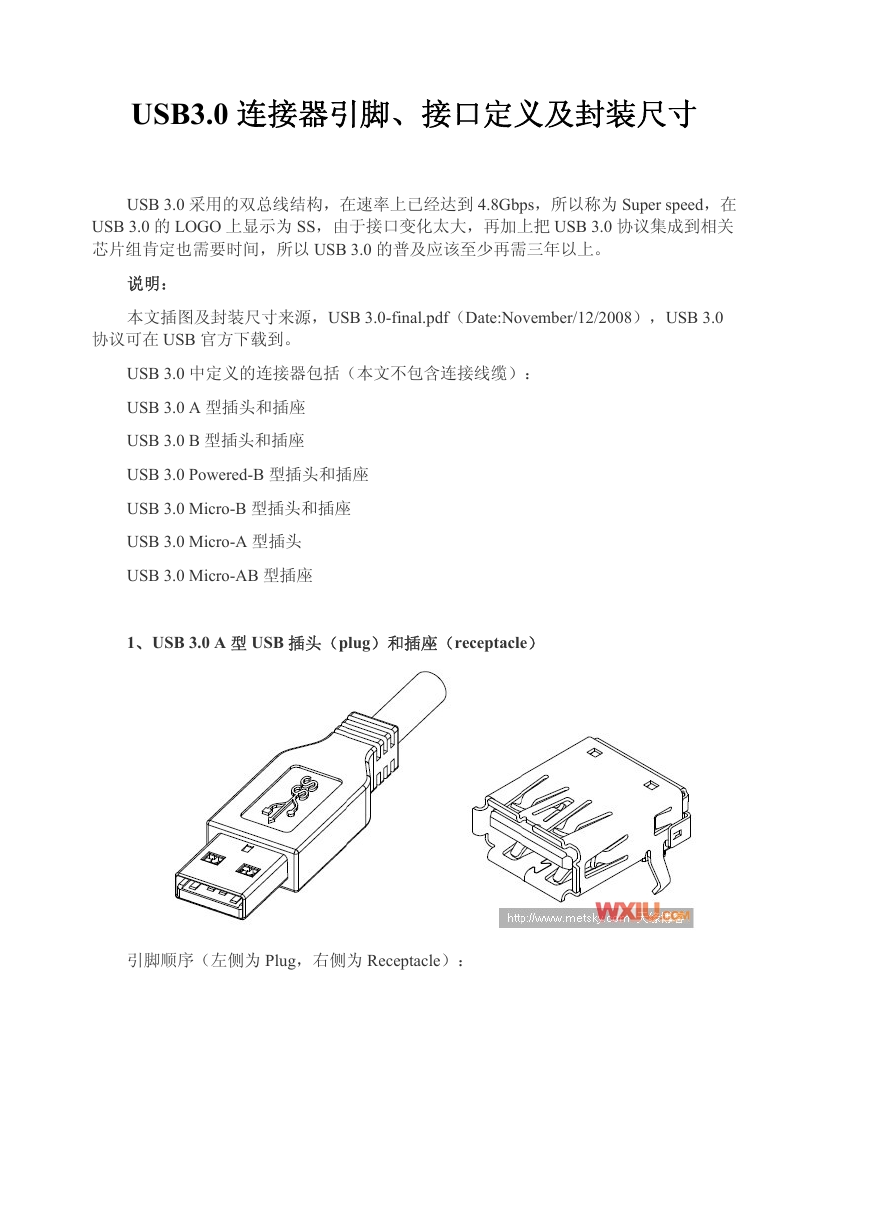

USB3.0 连接器引脚、接口定义及封装尺寸 USB 3.0 采用的双总线结构，在速率上已经达到 4.8Gbps，所以称为 Super speed，在 USB 3.0 的 LOGO 上显示为 SS，由于接口变化太大，再加上把 USB 3.0 协议集成到相关芯片组肯定也需要时间，所以 USB 3.0 的普及应该至少再需三年以上。说明：本文插图及封装尺寸来源，USB 3.0-final.pdf（Date:November/12/2008），USB 3.0 协议可在 USB 官方下载到。 USB 3.0 中定义的连接器包括（本文不包含连接线缆）： USB 3.0 A 型插头和插座 USB 3.0 B 型插头和插座 USB 3.0 Powered-B 型插头和插座 USB 3.0 Micro-B 型插头和插座 USB 3.0 Micro-A 型插头 USB 3.0 Micro-AB 型插座 1、USB 3.0 A 型 USB 插头（plug）和插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle）：

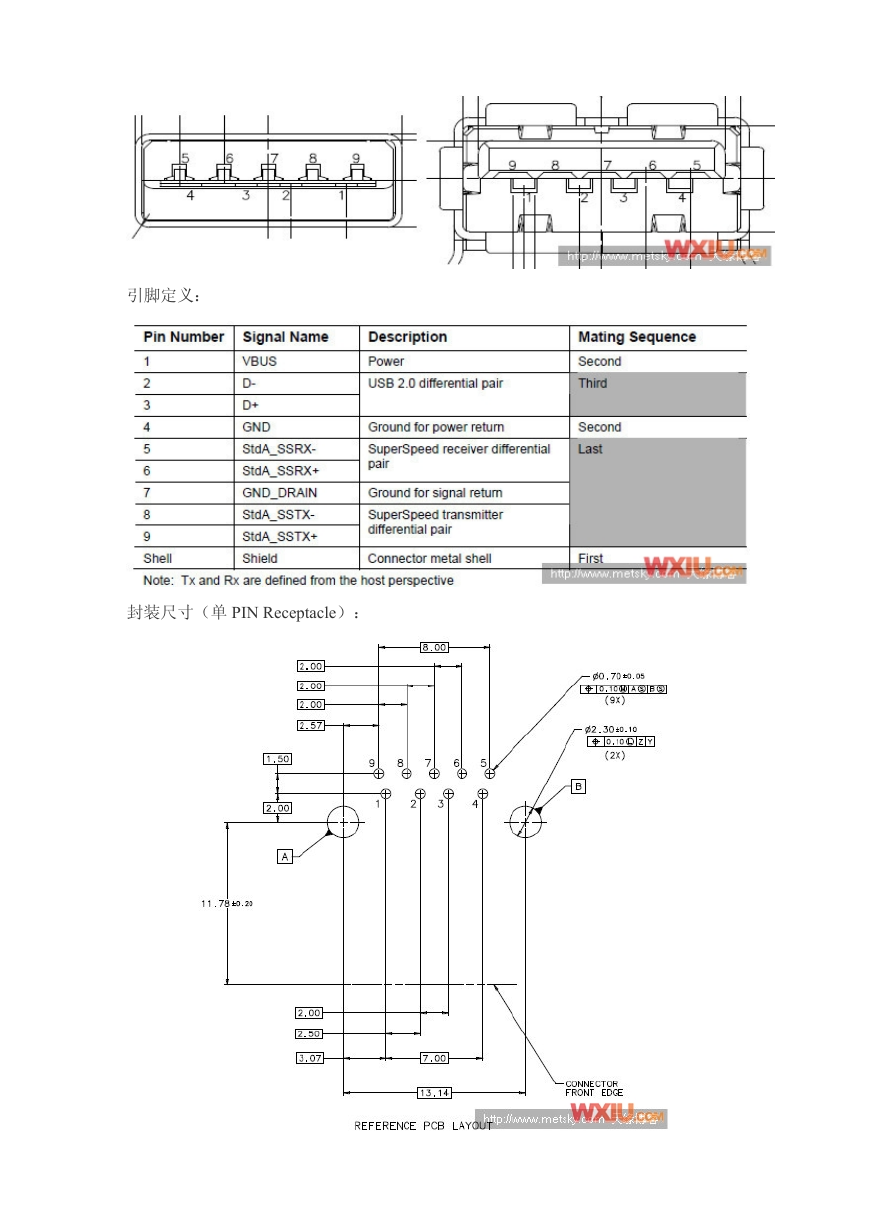

引脚定义：封装尺寸（单 PIN Receptacle）：

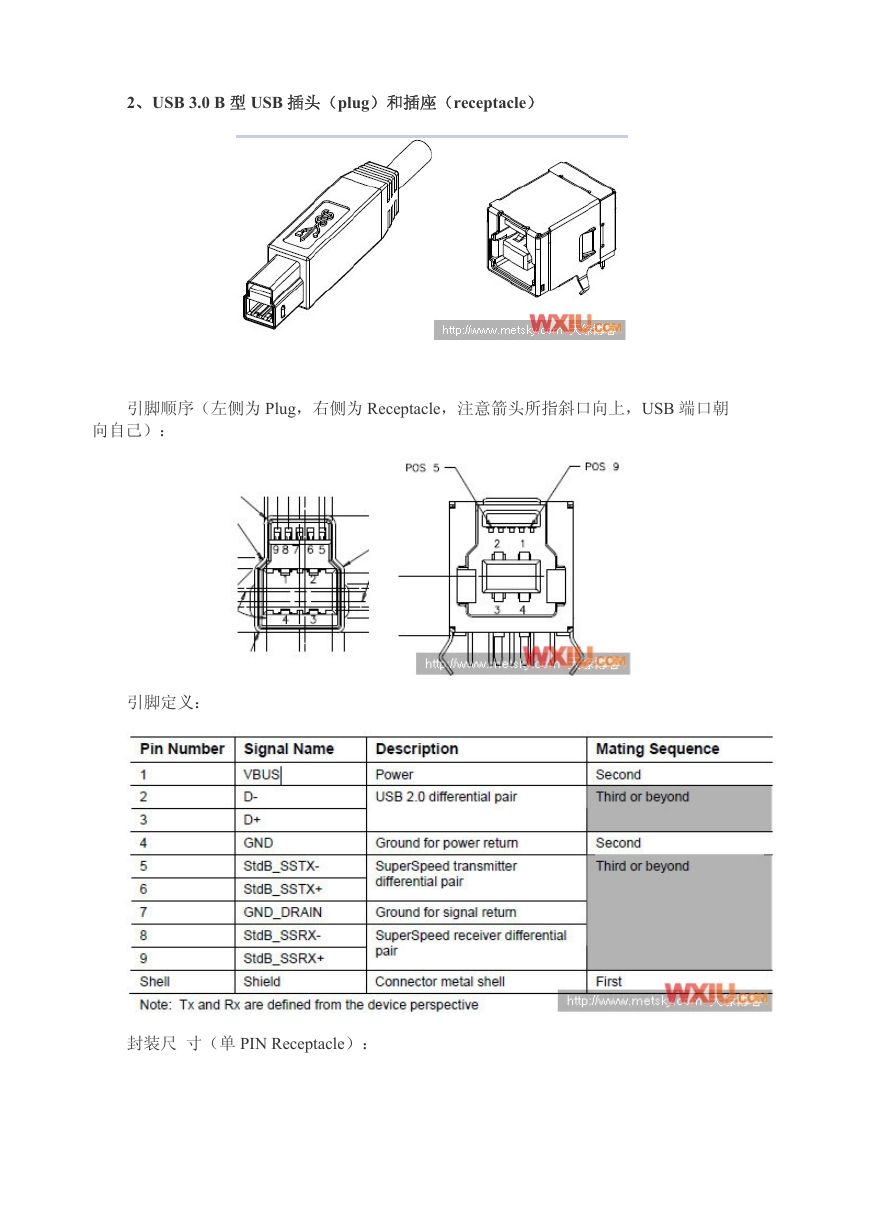

2、USB 3.0 B 型 USB 插头（plug）和插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义：封装尺寸（单 PIN Receptacle）：

3、USB 3.0 Powered-B 型 USB 插头（plug）和插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意宽边在上，USB 端口朝向自己）：

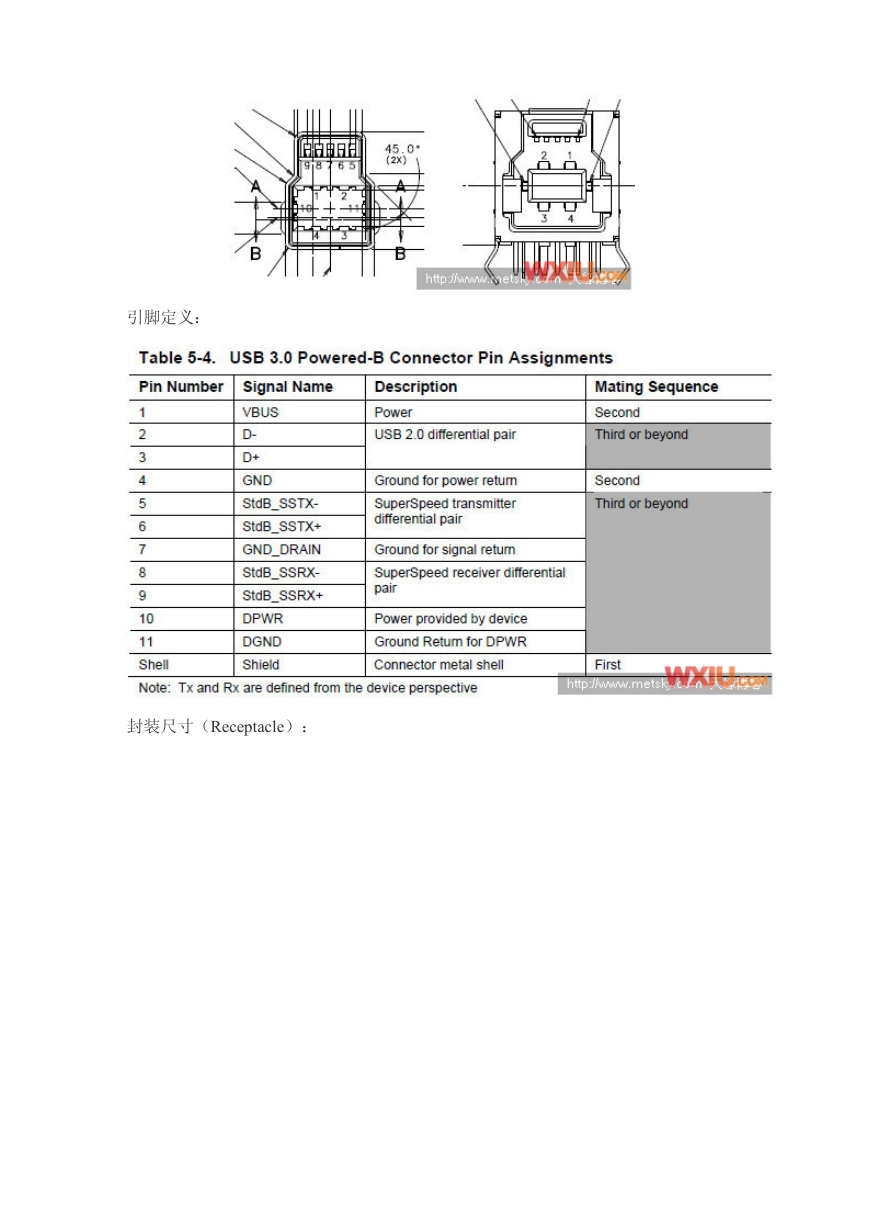

引脚定义：封装尺寸（Receptacle）：

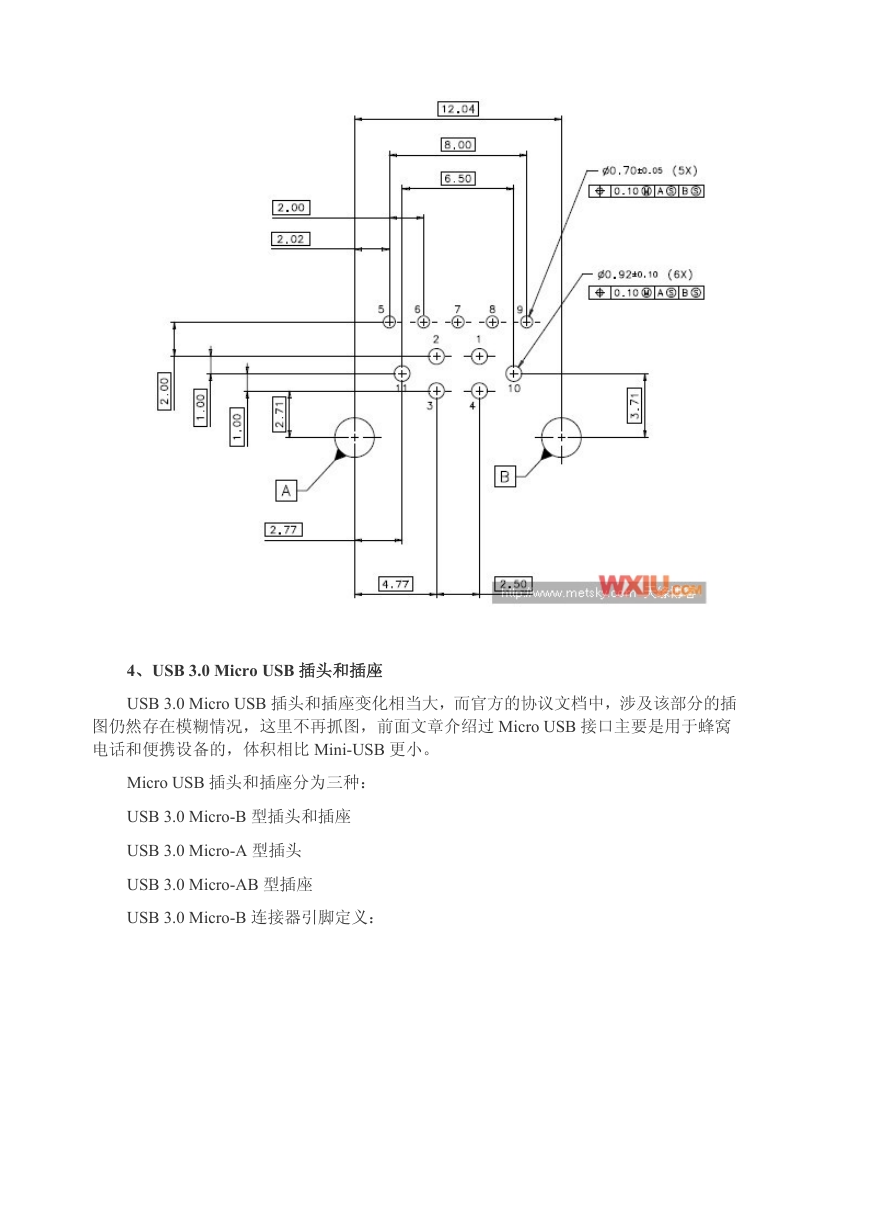

4、USB 3.0 Micro USB 插头和插座 USB 3.0 Micro USB 插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过 Micro USB 接口主要是用于蜂窝电话和便携设备的，体积相比 Mini-USB 更小。 Micro USB 插头和插座分为三种： USB 3.0 Micro-B 型插头和插座 USB 3.0 Micro-A 型插头 USB 3.0 Micro-AB 型插座 USB 3.0 Micro-B 连接器引脚定义：

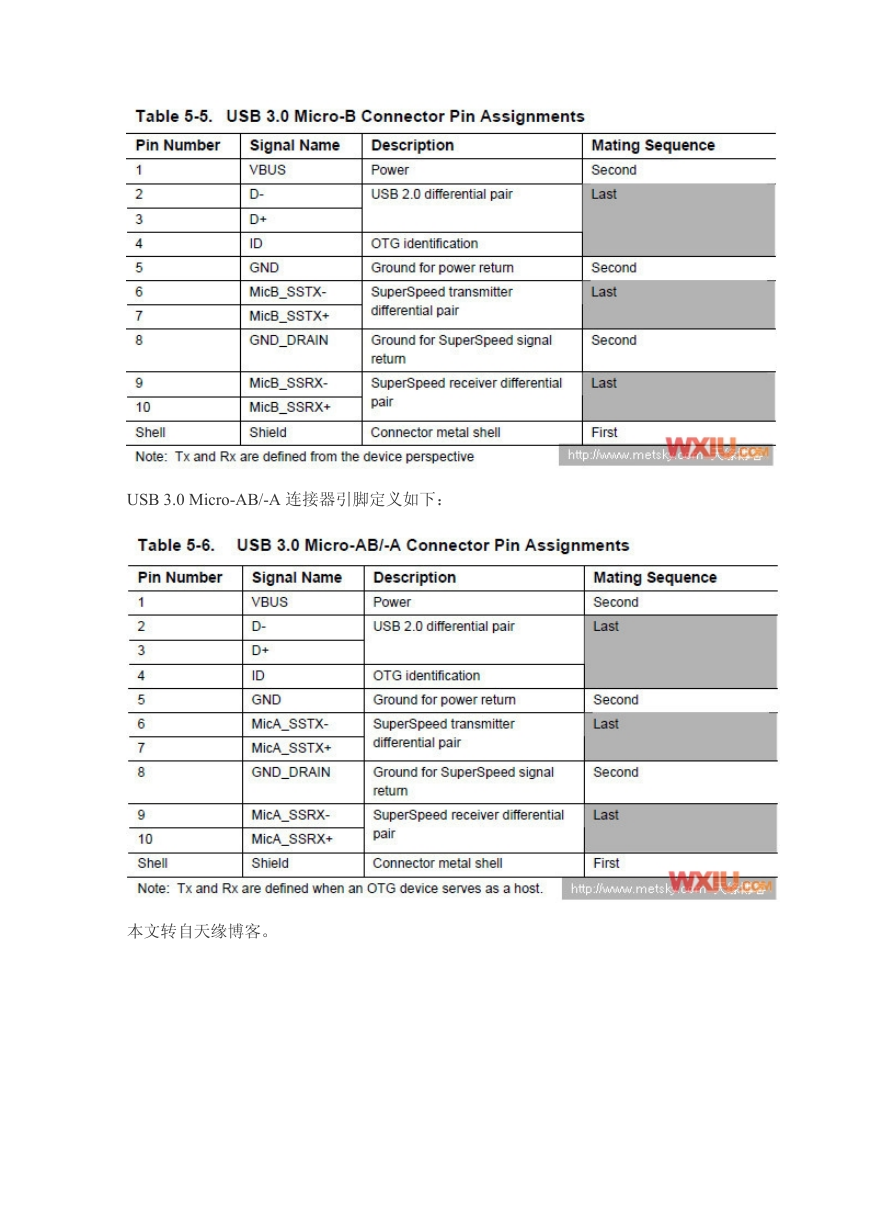

USB 3.0 Micro-AB/-A 连接器引脚定义如下：本文转自天缘博客。
