ILI 9326 ic资料.doc

发布时间：2022-06-09 发布人：admin 分类：说明书 资料大小：0.07M 资料格式：doc 举报 版权申诉
第1页 / 共6页
第2页 / 共6页
第3页 / 共6页
第4页 / 共6页
第5页 / 共6页
第6页 / 共6页
资料共6页，全文预览结束

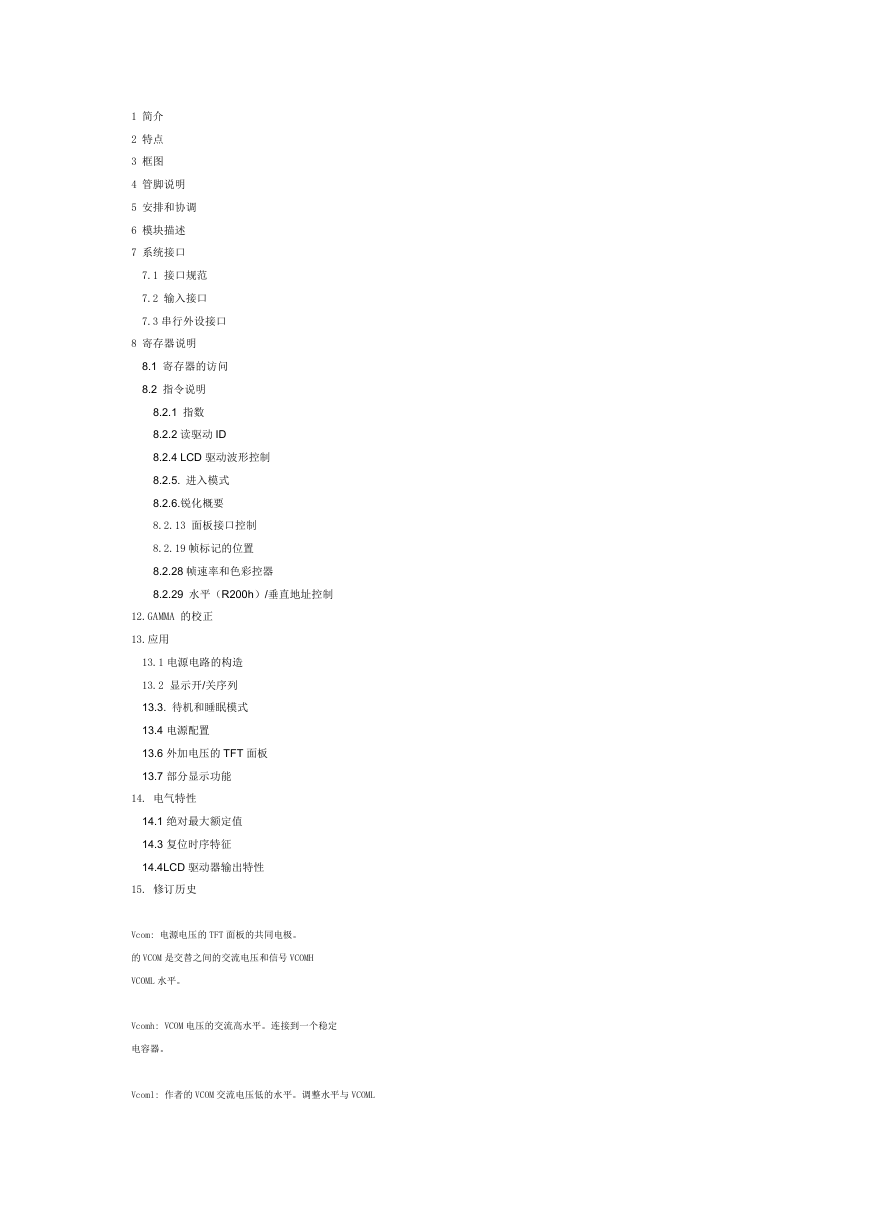

    1 简介 2 特点 3 框图 4 管脚说明 5 安排和协调 6 模块描述 7 系统接口 7.1 接口规范 7.2 输入接口 7.3 串行外设接口 8 寄存器说明 8.1 寄存器的访问 8.2 指令说明 8.2.1 指数 8.2.2 读驱动 ID 8.2.4 LCD 驱动波形控制 8.2.5. 进入模式 8.2.6.锐化概要 8.2.13 面板接口控制 8.2.19 帧标记的位置 8.2.28 帧速率和色彩控器 8.2.29 水平（R200h）/垂直地址控制 12.GAMMA 的校正 13.应用 13.1 电源电路的构造 13.2 显示开/关序列 13.3. 待机和睡眠模式 13.4 电源配置 13.6 外加电压的 TFT 面板 13.7 部分显示功能 14. 电气特性 14.1 绝对最大额定值 14.3 复位时序特征 14.4LCD 驱动器输出特性 15. 修订历史 Vcom: 电源电压的 TFT 面板的共同电极。 的 VCOM 是交替之间的交流电压和信号 VCOMH VCOML 水平。 Vcomh: VCOM 电压的交流高水平。连接到一个稳定 电容器。 Vcoml: 作者的 VCOM 交流电压低的水平。调整水平与 VCOML

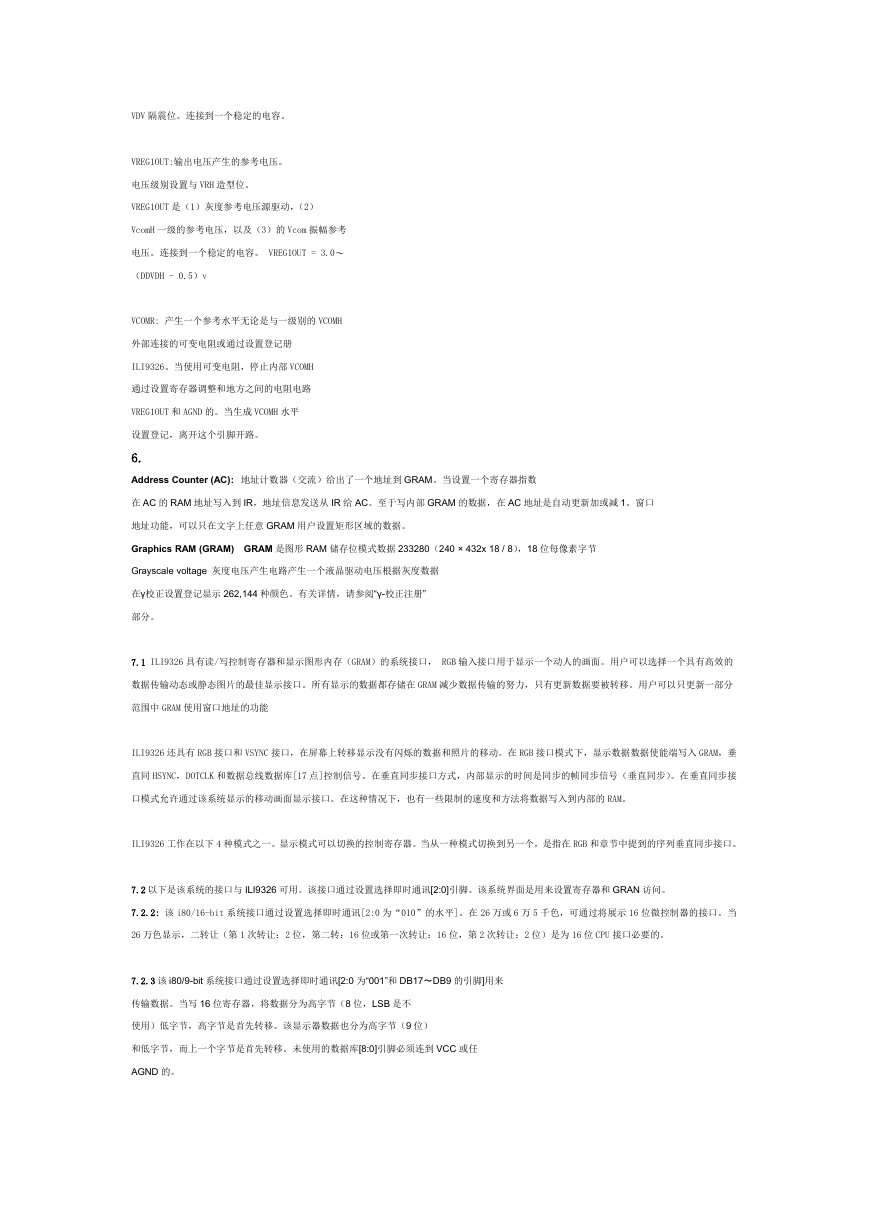

    VDV 隔震位。连接到一个稳定的电容。 VREG1OUT:输出电压产生的参考电压。 电压级别设置与 VRH 造型位。 VREG1OUT 是（1）灰度参考电压源驱动，（2） VcomH 一级的参考电压，以及（3）的 Vcom 振幅参考 电压。连接到一个稳定的电容。 VREG1OUT = 3.0〜 （DDVDH - 0.5）v VCOMR: 产生一个参考水平无论是与一级别的 VCOMH 外部连接的可变电阻或通过设置登记册 ILI9326。当使用可变电阻，停止内部 VCOMH 通过设置寄存器调整和地方之间的电阻电路 VREG1OUT 和 AGND 的。当生成 VCOMH 水平 设置登记，离开这个引脚开路。 6. Address Counter (AC): 地址计数器（交流）给出了一个地址到 GRAM。当设置一个寄存器指数 在 AC 的 RAM 地址写入到 IR，地址信息发送从 IR 给 AC。至于写内部 GRAM 的数据，在 AC 地址是自动更新加或减 1。窗口 地址功能，可以只在文字上任意 GRAM 用户设置矩形区域的数据。 Graphics RAM (GRAM) GRAM 是图形 RAM 储存位模式数据 233280（240 × 432x 18 / 8），18 位每像素字节 Grayscale voltage 灰度电压产生电路产生一个液晶驱动电压根据灰度数据 在γ校正设置登记显示 262,144 种颜色。有关详情，请参阅“γ-校正注册” 部分。 7.1 ILI9326 具有读/写控制寄存器和显示图形内存（GRAM）的系统接口， RGB 输入接口用于显示一个动人的画面。用户可以选择一个具有高效的 数据传输动态或静态图片的最佳显示接口。所有显示的数据都存储在 GRAM 减少数据传输的努力，只有更新数据要被转移。用户可以只更新一部分 范围中 GRAM 使用窗口地址的功能 ILI9326 还具有 RGB 接口和 VSYNC 接口，在屏幕上转移显示没有闪烁的数据和照片的移动。在 RGB 接口模式下，显示数据数据使能端写入 GRAM，垂 直同 HSYNC，DOTCLK 和数据总线数据库[17 点]控制信号。在垂直同步接口方式，内部显示的时间是同步的帧同步信号（垂直同步）。在垂直同步接 口模式允许通过该系统显示的移动画面显示接口。在这种情况下，也有一些限制的速度和方法将数据写入到内部的 RAM。 ILI9326 工作在以下 4 种模式之一。显示模式可以切换的控制寄存器。当从一种模式切换到另一个，是指在 RGB 和章节中提到的序列垂直同步接口。 7.2 以下是该系统的接口与 ILI9326 可用。该接口通过设置选择即时通讯[2:0]引脚。该系统界面是用来设置寄存器和 GRAN 访问。 7.2.2: 该 i80/16-bit 系统接口通过设置选择即时通讯[2:0 为“010”的水平]。在 26 万或 6 万 5 千色，可通过将展示 16 位微控制器的接口。当 26 万色显示，二转让（第 1 次转让：2 位，第二转：16 位或第一次转让：16 位，第 2 次转让：2 位）是为 16 位 CPU 接口必要的。 7.2.3 该 i80/9-bit 系统接口通过设置选择即时通讯[2:0 为“001”和 DB17〜DB9 的引脚]用来 传输数据。当写 16 位寄存器，将数据分为高字节（8 位，LSB 是不 使用）低字节，高字节是首先转移。该显示器数据也分为高字节（9 位） 和低字节，而上一个字节是首先转移。未使用的数据库[8:0]引脚必须连到 VCC 或任 AGND 的。

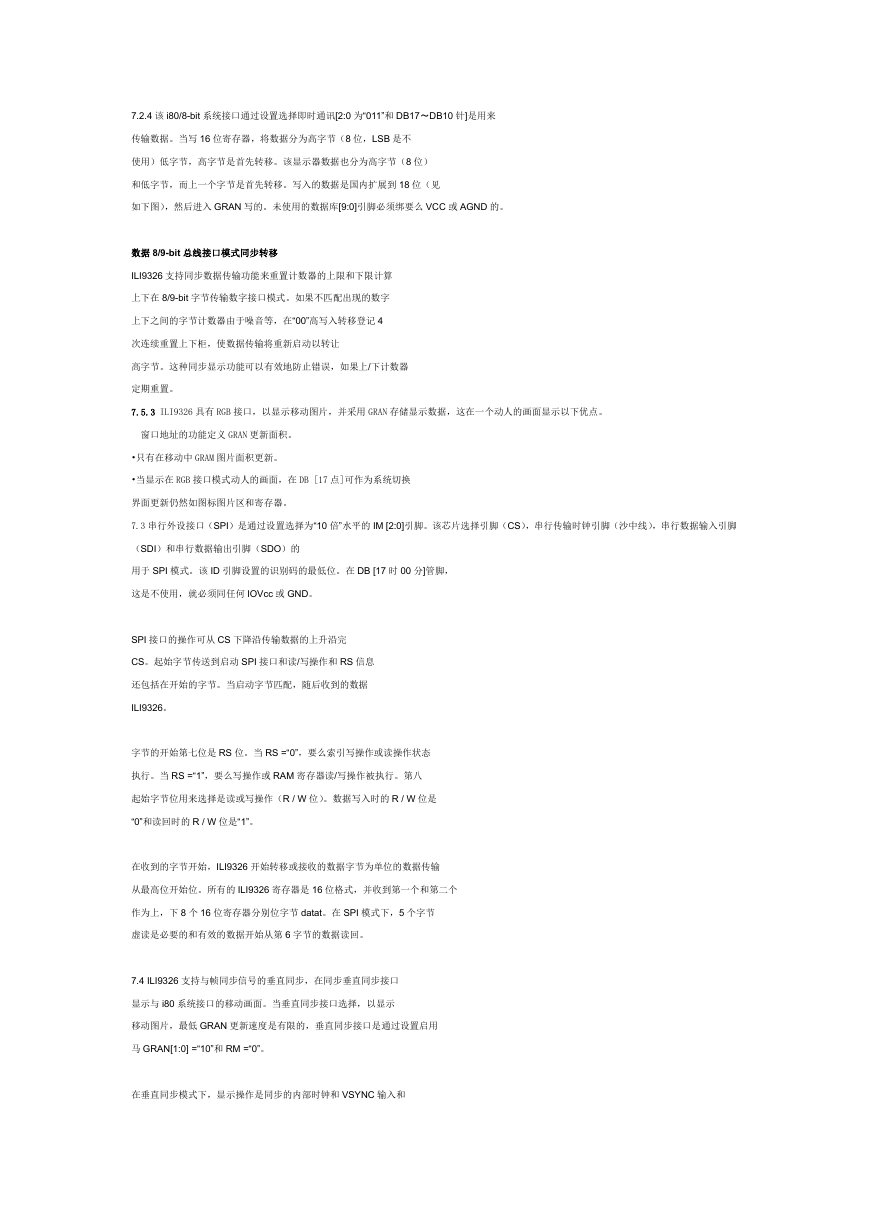

    7.2.4 该 i80/8-bit 系统接口通过设置选择即时通讯[2:0 为“011”和 DB17〜DB10 针]是用来 传输数据。当写 16 位寄存器，将数据分为高字节（8 位，LSB 是不 使用）低字节，高字节是首先转移。该显示器数据也分为高字节（8 位） 和低字节，而上一个字节是首先转移。写入的数据是国内扩展到 18 位（见 如下图），然后进入 GRAN 写的。未使用的数据库[9:0]引脚必须绑要么 VCC 或 AGND 的。 数据 8/9-bit 总线接口模式同步转移 ILI9326 支持同步数据传输功能来重置计数器的上限和下限计算 上下在 8/9-bit 字节传输数字接口模式。如果不匹配出现的数字 上下之间的字节计数器由于噪音等，在“00”高写入转移登记 4 次连续重置上下柜，使数据传输将重新启动以转让 高字节。这种同步显示功能可以有效地防止错误，如果上/下计数器 定期重置。 7.5.3 ILI9326 具有 RGB 接口，以显示移动图片，并采用 GRAN 存储显示数据，这在一个动人的画面显示以下优点。 窗口地址的功能定义 GRAN 更新面积。 •只有在移动中 GRAM 图片面积更新。 •当显示在 RGB 接口模式动人的画面，在 DB [17 点]可作为系统切换 界面更新仍然如图标图片区和寄存器。 7.3 串行外设接口（SPI）是通过设置选择为“10 倍”水平的 IM [2:0]引脚。该芯片选择引脚（CS），串行传输时钟引脚（沙中线），串行数据输入引脚 （SDI）和串行数据输出引脚（SDO）的 用于 SPI 模式。该 ID 引脚设置的识别码的最低位。在 DB [17 时 00 分]管脚， 这是不使用，就必须同任何 IOVcc 或 GND。 SPI 接口的操作可从 CS 下降沿传输数据的上升沿完 CS。起始字节传送到启动 SPI 接口和读/写操作和 RS 信息 还包括在开始的字节。当启动字节匹配，随后收到的数据 ILI9326。 字节的开始第七位是 RS 位。当 RS =“0”，要么索引写操作或读操作状态 执行。当 RS =“1”，要么写操作或 RAM 寄存器读/写操作被执行。第八 起始字节位用来选择是读或写操作（R / W 位）。数据写入时的 R / W 位是 “0”和读回时的 R / W 位是“1”。 在收到的字节开始，ILI9326 开始转移或接收的数据字节为单位的数据传输 从最高位开始位。所有的 ILI9326 寄存器是 16 位格式，并收到第一个和第二个 作为上，下 8 个 16 位寄存器分别位字节 datat。在 SPI 模式下，5 个字节 虚读是必要的和有效的数据开始从第 6 字节的数据读回。 7.4 ILI9326 支持与帧同步信号的垂直同步，在同步垂直同步接口 显示与 i80 系统接口的移动画面。当垂直同步接口选择，以显示 移动图片，最低 GRAN 更新速度是有限的，垂直同步接口是通过设置启用 马 GRAN[1:0] =“10”和 RM =“0”。 在垂直同步模式下，显示操作是同步的内部时钟和 VSYNC 输入和

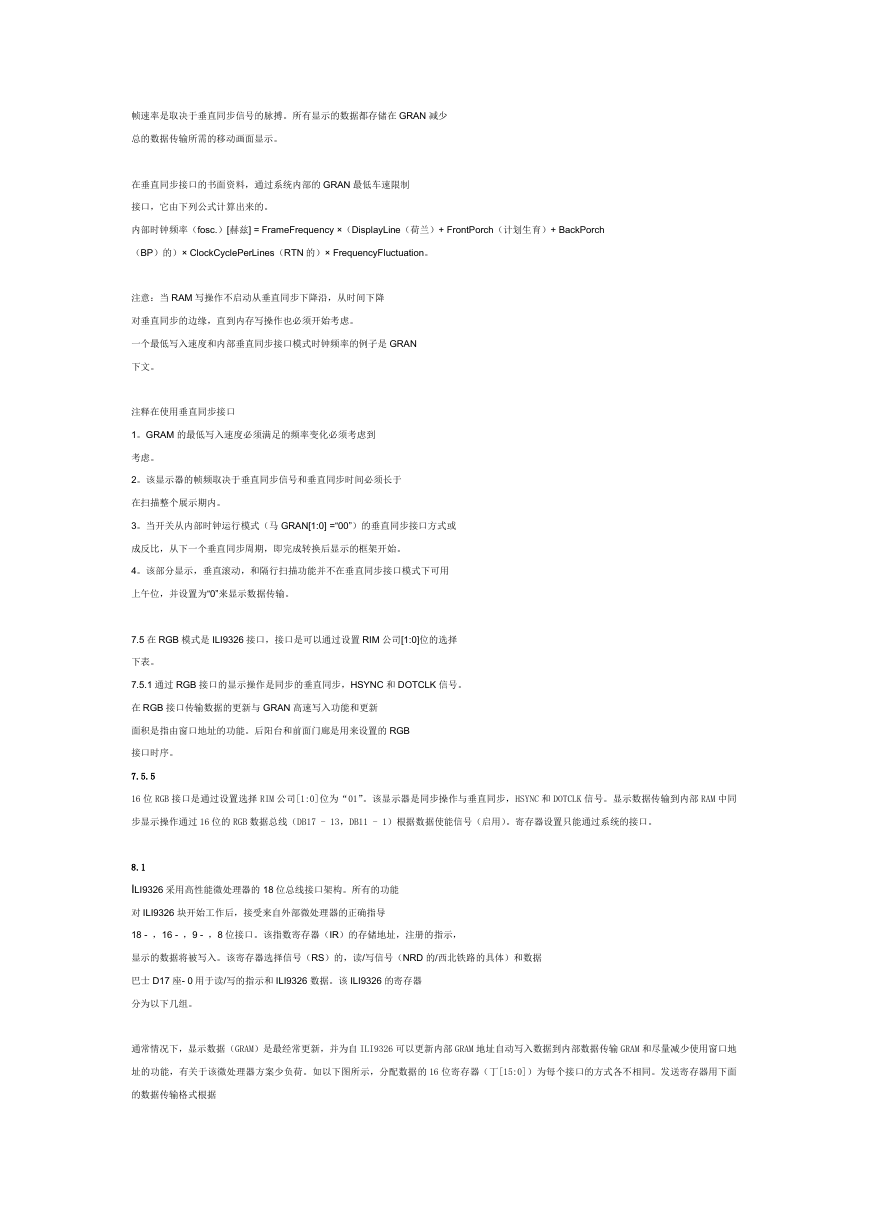

    帧速率是取决于垂直同步信号的脉搏。所有显示的数据都存储在 GRAN 减少 总的数据传输所需的移动画面显示。 在垂直同步接口的书面资料，通过系统内部的 GRAN 最低车速限制 接口，它由下列公式计算出来的。 内部时钟频率（fosc.）[赫兹] = FrameFrequency ×（DisplayLine（荷兰）+ FrontPorch（计划生育）+ BackPorch （BP）的）× ClockCyclePerLines（RTN 的）× FrequencyFluctuation。 注意：当 RAM 写操作不启动从垂直同步下降沿，从时间下降 对垂直同步的边缘，直到内存写操作也必须开始考虑。 一个最低写入速度和内部垂直同步接口模式时钟频率的例子是 GRAN 下文。 注释在使用垂直同步接口 1。GRAM 的最低写入速度必须满足的频率变化必须考虑到 考虑。 2。该显示器的帧频取决于垂直同步信号和垂直同步时间必须长于 在扫描整个展示期内。 3。当开关从内部时钟运行模式（马 GRAN[1:0] =“00”）的垂直同步接口方式或 成反比，从下一个垂直同步周期，即完成转换后显示的框架开始。 4。该部分显示，垂直滚动，和隔行扫描功能并不在垂直同步接口模式下可用 上午位，并设置为“0”来显示数据传输。 7.5 在 RGB 模式是 ILI9326 接口，接口是可以通过设置 RIM 公司[1:0]位的选择 下表。 7.5.1 通过 RGB 接口的显示操作是同步的垂直同步，HSYNC 和 DOTCLK 信号。 在 RGB 接口传输数据的更新与 GRAN 高速写入功能和更新 面积是指由窗口地址的功能。后阳台和前面门廊是用来设置的 RGB 接口时序。 7.5.5 16 位 RGB 接口是通过设置选择 RIM 公司[1:0]位为“01”。该显示器是同步操作与垂直同步，HSYNC 和 DOTCLK 信号。显示数据传输到内部 RAM 中同 步显示操作通过 16 位的 RGB 数据总线（DB17 - 13，DB11 - 1）根据数据使能信号（启用）。寄存器设置只能通过系统的接口。 8.1 ILI9326 采用高性能微处理器的 18 位总线接口架构。所有的功能 对 ILI9326 块开始工作后，接受来自外部微处理器的正确指导 18 - ，16 - ，9 - ，8 位接口。该指数寄存器（IR）的存储地址，注册的指示， 显示的数据将被写入。该寄存器选择信号（RS）的，读/写信号（NRD 的/西北铁路的具体）和数据 巴士 D17 座- 0 用于读/写的指示和 ILI9326 数据。该 ILI9326 的寄存器 分为以下几组。 通常情况下，显示数据（GRAM）是最经常更新，并为自 ILI9326 可以更新内部 GRAM 地址自动写入数据到内部数据传输 GRAM 和尽量减少使用窗口地 址的功能，有关于该微处理器方案少负荷。如以下图所示，分配数据的 16 位寄存器（丁[15:0]）为每个接口的方式各不相同。发送寄存器用下面 的数据传输格式根据

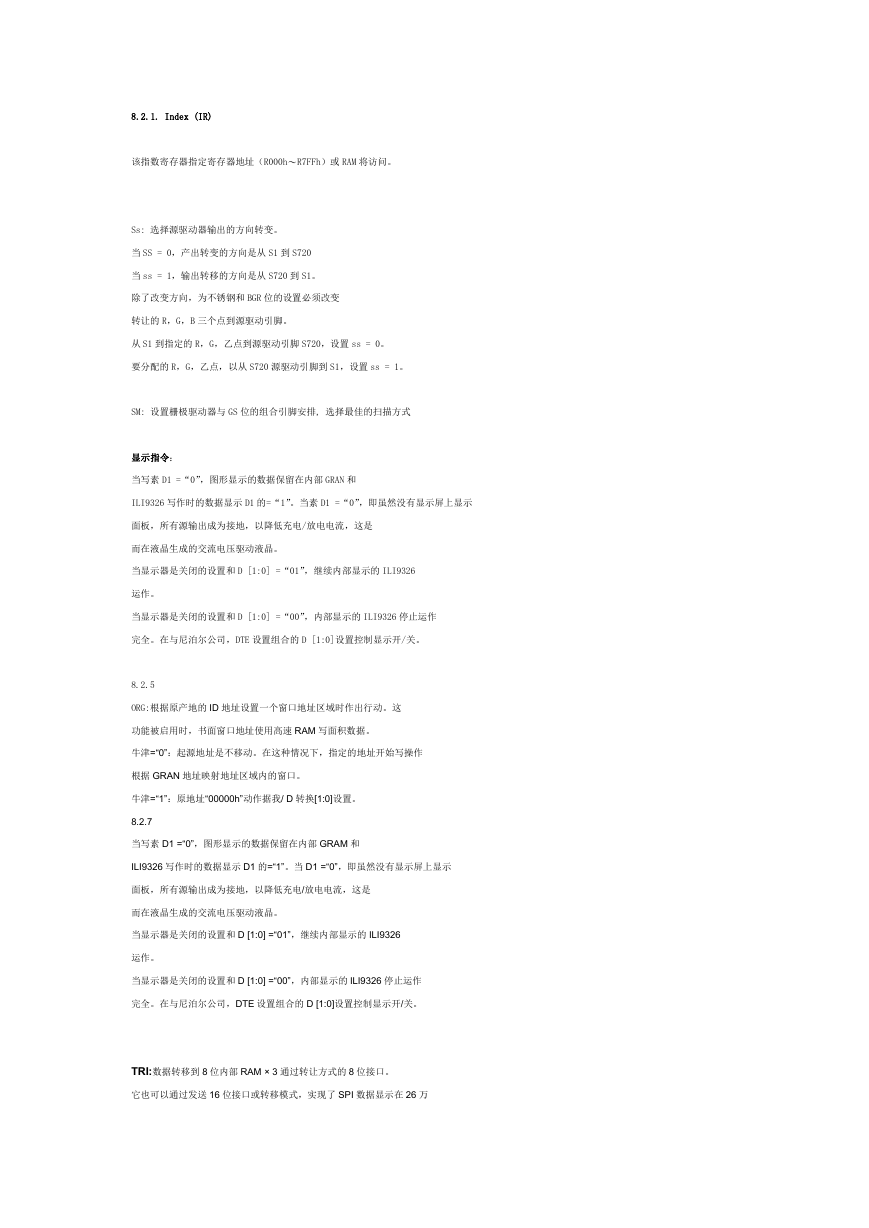

    8.2.1. Index (IR) 该指数寄存器指定寄存器地址（R000h〜R7FFh）或 RAM 将访问。 Ss: 选择源驱动器输出的方向转变。 当 SS = 0，产出转变的方向是从 S1 到 S720 当 ss = 1，输出转移的方向是从 S720 到 S1。 除了改变方向，为不锈钢和 BGR 位的设置必须改变 转让的 R，G，B 三个点到源驱动引脚。 从 S1 到指定的 R，G，乙点到源驱动引脚 S720，设置 ss = 0。 要分配的 R，G，乙点，以从 S720 源驱动引脚到 S1，设置 ss = 1。 SM: 设置栅极驱动器与 GS 位的组合引脚安排, 选择最佳的扫描方式 显示指令： 当写素 D1 =“0”，图形显示的数据保留在内部 GRAN 和 ILI9326 写作时的数据显示 D1 的=“1”。当素 D1 =“0”，即虽然没有显示屏上显示 面板，所有源输出成为接地，以降低充电/放电电流，这是 而在液晶生成的交流电压驱动液晶。 当显示器是关闭的设置和 D [1:0] =“01”，继续内部显示的 ILI9326 运作。 当显示器是关闭的设置和 D [1:0] =“00”，内部显示的 ILI9326 停止运作 完全。在与尼泊尔公司，DTE 设置组合的 D [1:0]设置控制显示开/关。 8.2.5 ORG:根据原产地的 ID 地址设置一个窗口地址区域时作出行动。这 功能被启用时，书面窗口地址使用高速 RAM 写面积数据。 牛津=“0”：起源地址是不移动。在这种情况下，指定的地址开始写操作 根据 GRAN 地址映射地址区域内的窗口。 牛津=“1”：原地址“00000h”动作据我/ D 转换[1:0]设置。 8.2.7 当写素 D1 =“0”，图形显示的数据保留在内部 GRAM 和 ILI9326 写作时的数据显示 D1 的=“1”。当 D1 =“0”，即虽然没有显示屏上显示 面板，所有源输出成为接地，以降低充电/放电电流，这是 而在液晶生成的交流电压驱动液晶。 当显示器是关闭的设置和 D [1:0] =“01”，继续内部显示的 ILI9326 运作。 当显示器是关闭的设置和 D [1:0] =“00”，内部显示的 ILI9326 停止运作 完全。在与尼泊尔公司，DTE 设置组合的 D [1:0]设置控制显示开/关。 TRI:数据转移到 8 位内部 RAM × 3 通过转让方式的 8 位接口。 它也可以通过发送 16 位接口或转移模式，实现了 SPI 数据显示在 26 万

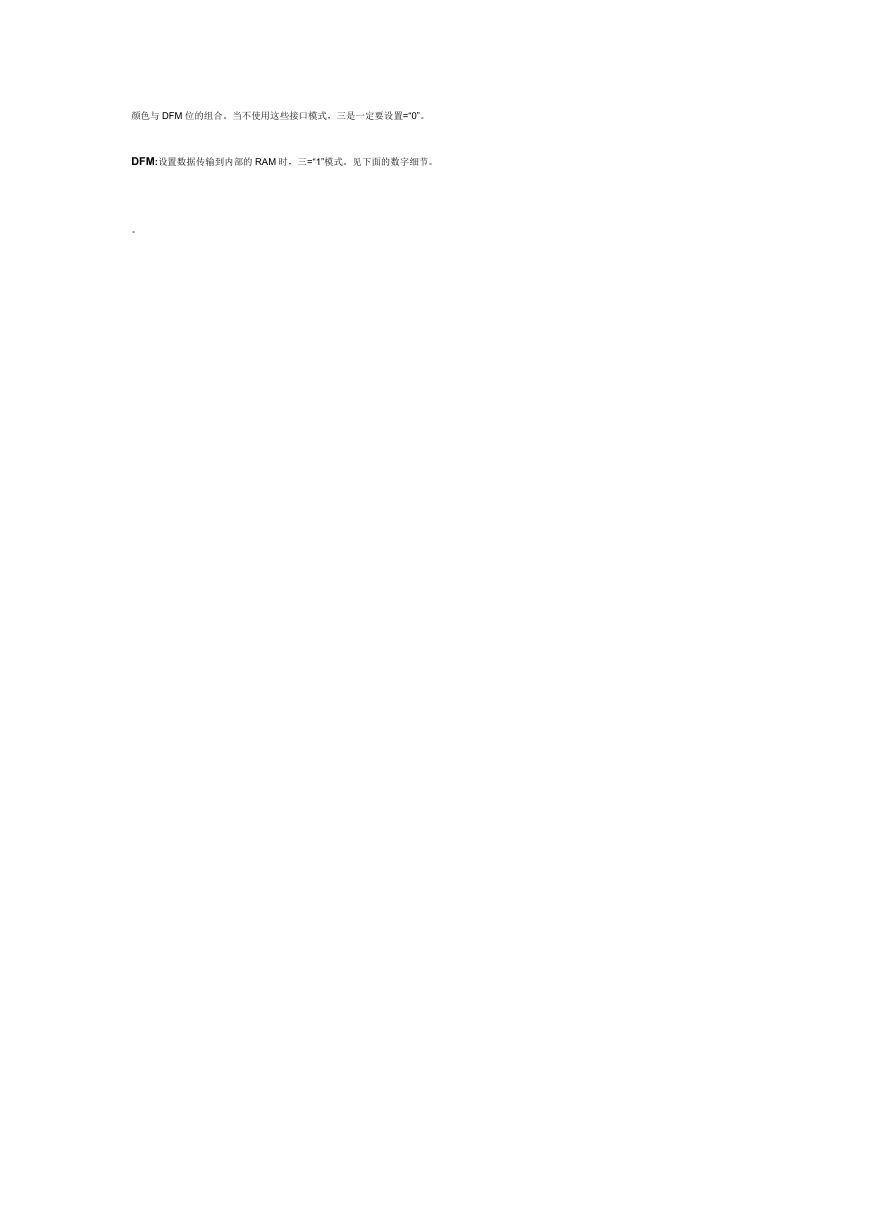

    颜色与 DFM 位的组合。当不使用这些接口模式，三是一定要设置=“0”。 DFM:设置数据传输到内部的 RAM 时，三=“1”模式。见下面的数字细节。 。
