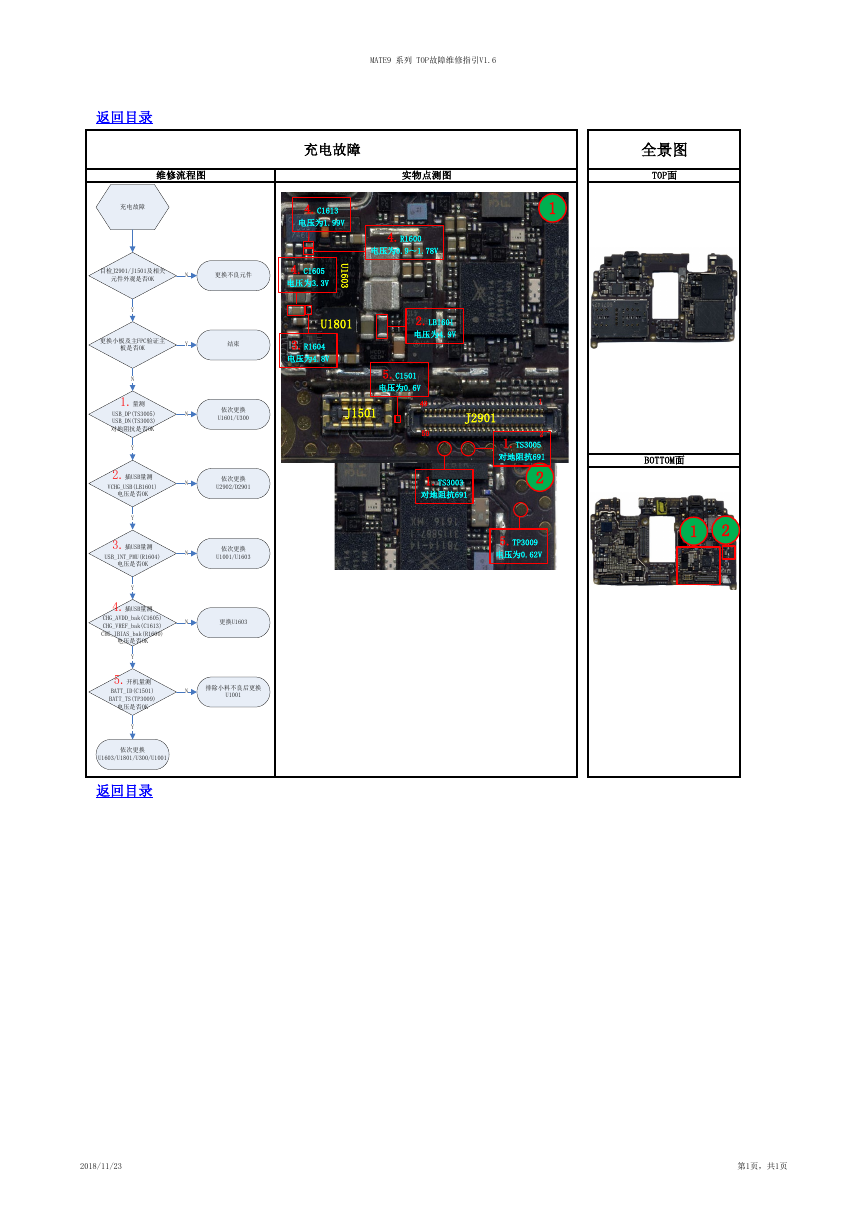

MATE9 系列 TOP故障维修指引V1.6 返回目录 充电故障 维修流程图 实物点测图 全景图 TOP面 充电故障 4.C1613 电压为1.99V 1 4.R1600 电压为0.9～1.78V 目检J2901/J1501及相关 元件外观是否OK N 更换不良元件 4.C1605 电压为3.3V U 1 6 0 3 U1801 2.LB1601 电压为4.9V 结束 3.R1604 电压为4.8V 5.C1501 电压为0.6V 49 50 J2901 1.TS3003 对地阻抗691 1 2 1.TS3005 对地阻抗691 2 5.TP3009 电压为0.62V BOTTOM面 1 2 依次更换 U1601/U300 J1501 依次更换 U2902/D2901 依次更换 U1001/U1603 更换U1603 排除小料不良后更换 U1001 Y N N N N N Y 更换小板及主FPC验证主 板是否OK N 1.量测 USB_DP(TS3005) USB_DN(TS3003) 对地阻抗是否OK Y 2.插USB量测 VCHG_USB(LB1601) 电压是否OK Y 3.插USB量测 USB_INT_PMU(R1604) 电压是否OK Y 4.插USB量测 CHG_AVDD_bak(C1605) CHG_VREF_bak(C1613) CHG_IBIAS_bak(R1600) 电压是否OK Y 5.开机量测 BATT_ID(C1501) BATT_TS(TP3009) 电压是否OK Y 依次更换 U1603/U1801/U300/U1001 返回目录 2018/11/23 第1页，共1页
