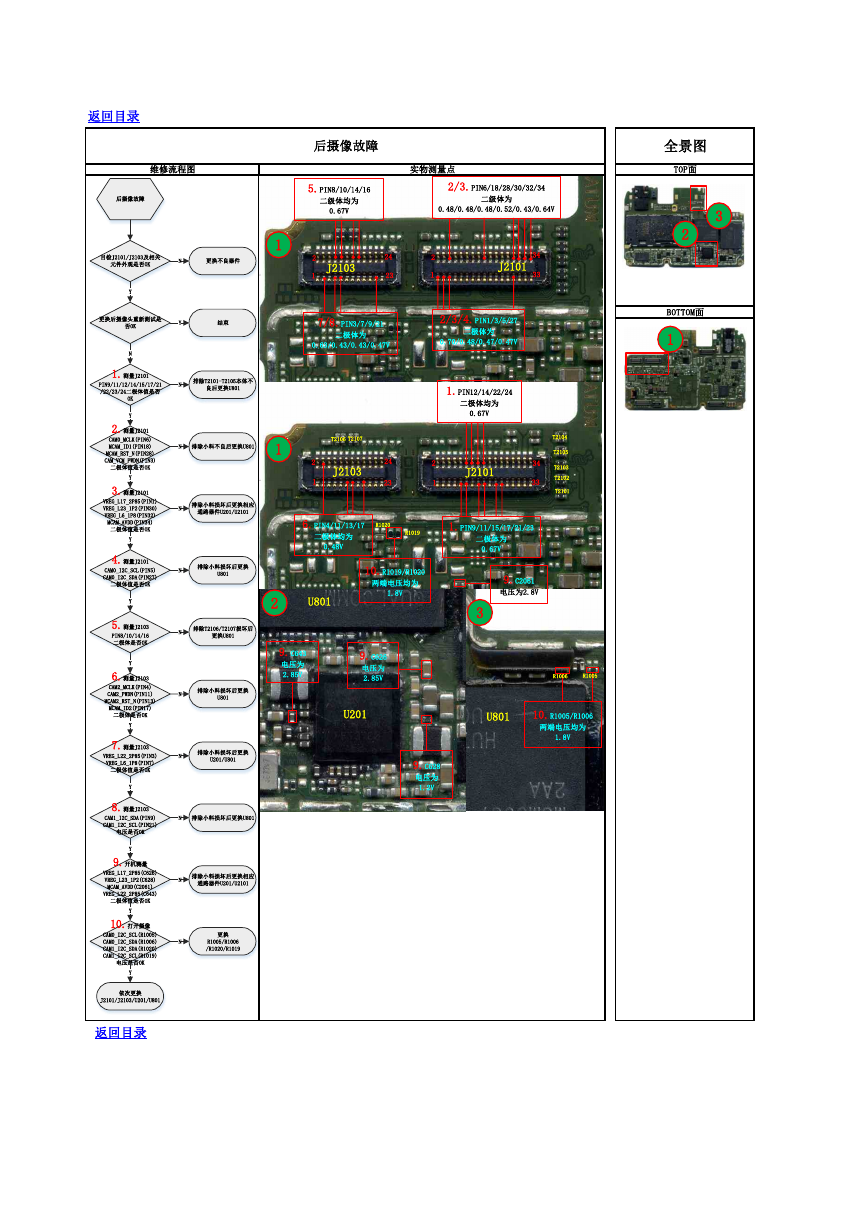

全景图 TOP面 3 2 BOTTOM面 1 返回目录 维修流程图 实物测量点 后摄像故障 1 1 5.PIN8/10/14/16 二级体均为 0.67V 2/3.PIN6/18/28/30/32/34 二级体为 0.48/0.48/0.48/0.52/0.43/0.64V 2 1 J2103 24 23 2 1 J2101 34 33 7/8.PIN3/7/9/21 二极体为 0.63/0.43/0.43/0.47V 2/3/4.PIN1/3/5/27 二极体为 0.70/0.48/0.47/0.47V 1.PIN12/14/22/24 二极体均为 0.67V T2106 T2107 J2103 2 1 24 23 2 1 J2101 T2104 T2105 T2103 T2102 T2101 34 33 6.PIN4/11/13/17 R1020 二极体均为 0.48V R1019 1.PIN9/11/15/17/21/23 二极体为 0.67V 2 U801 9.C643 电压为 2.85V 10.R1019/R1020 两端电压均为 1.8V 9.C2061 电压为2.8V 3 R1006 R1005 U801 10.R1005/R1006 两端电压均为 1.8V 9.C626 电压为 2.85V U201 9.C628 电压为 1.2V 返回目录 目检J2101/J2103及相关元件外观是否OK后摄像故障2.测量J2101CAM0_MCLK(PIN6)MCAM_ID1(PIN18)MCAM_RST_N(PIN28)CAM_VCM_PWDN(PIN3)二极体值是否OK更换不良器件排除T2101-T2105本体不良后更换U801N1.测量J2101PIN9/11/12/14/15/17/21/22/23/24二极体值是否OK排除小料不良后更换U801NYNY更换后摄像头重新测试是否OK结束YNY4.测量J2101 CAM0_I2C_SCL(PIN5)CAM0_I2C_SDA(PIN27)二极体值是否OK排除小料损坏后更换U801NY排除T2106/T2107损坏后更换U801NY3.测量J2101VREG_L17_2P85(PIN1)VREG_L23_1P2(PIN30)VREG_L6_1P8(PIN32)MCAM_AVDD(PIN34)二极体值是否OK排除小料损坏后更换相应通路器件U201/U2101N依次更换J2101/J2103/U201/U8016.测量J2103CAM2_MCLK(PIN4)CAM2_PWDN(PIN11)MCAM2_RST_N(PIN13)MCAM_ID2(PIN17)二极体是否OKY排除小料损坏后更换U801NY排除小料损坏后更换U201/U801NY排除小料损坏后更换U801NY9.开机测量VREG_L17_2P85(C626)VREG_L23_1P2(C628)MCAM_AVDD(C2061)VREG_L22_2P85(C643)二极体值是否OKNY10.打开摄像CAM0_I2C_SCL(R1005)CAM0_I2C_SDA(R1006)CAM1_I2C_SDA(R1020)CAM1_I2C_SCL(R1019)电压是否OKNY5.测量J2103PIN8/10/14/16二极体是否OK7.测量J2103VREG_L22_2P85(PIN3)VREG_L6_1P8(PIN7)二极体值是否OK8.测量J2103CAM1_I2C_SDA(PIN9)CAM1_I2C_SCL(PIN21)电压是否OK更换R1005/R1006/R1020/R1019排除小料损坏后更换相应通路器件U201/U2101
