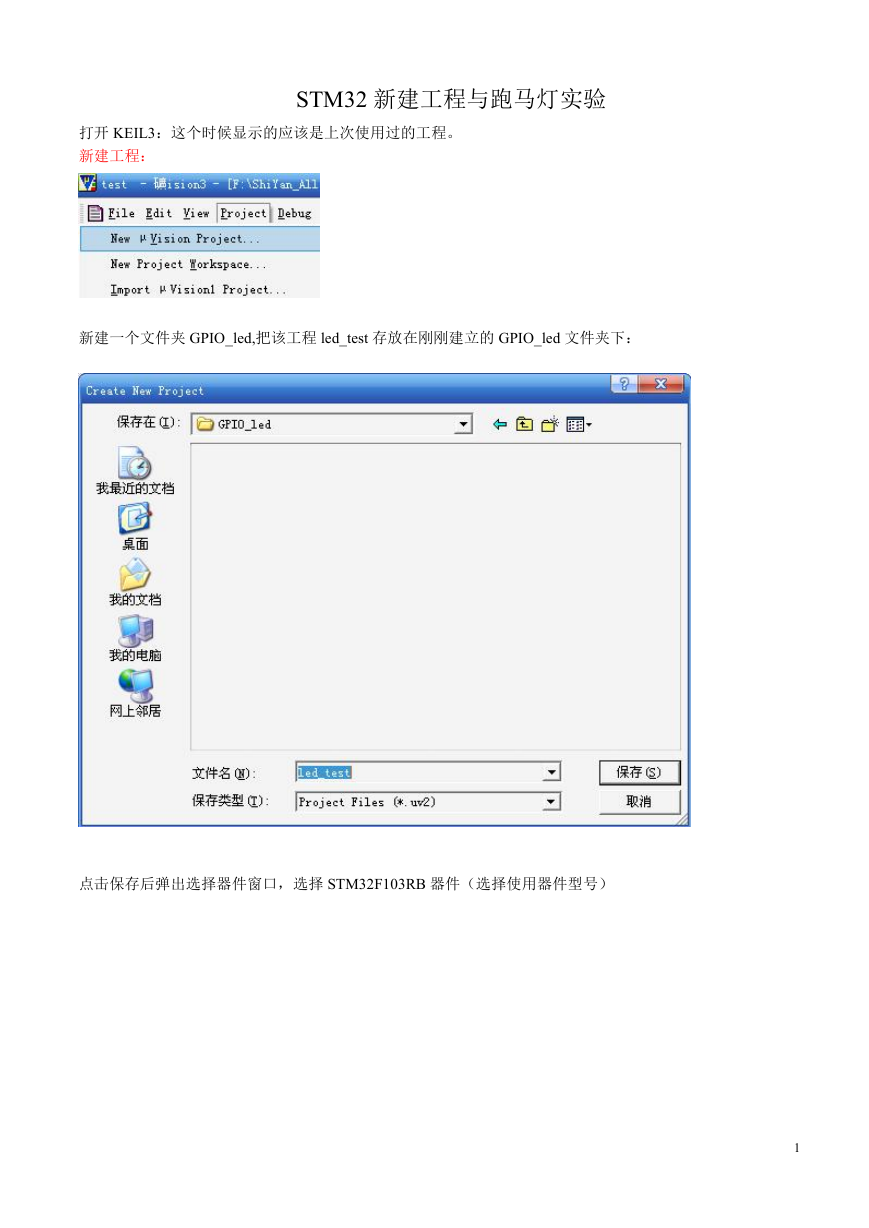

STM32 新建工程与跑马灯实验打开 KEIL3：这个时候显示的应该是上次使用过的工程。新建工程：新建一个文件夹 GPIO_led,把该工程 led_test 存放在刚刚建立的 GPIO_led 文件夹下：点击保存后弹出选择器件窗口，选择 STM32F103RB 器件（选择使用器件型号） 1

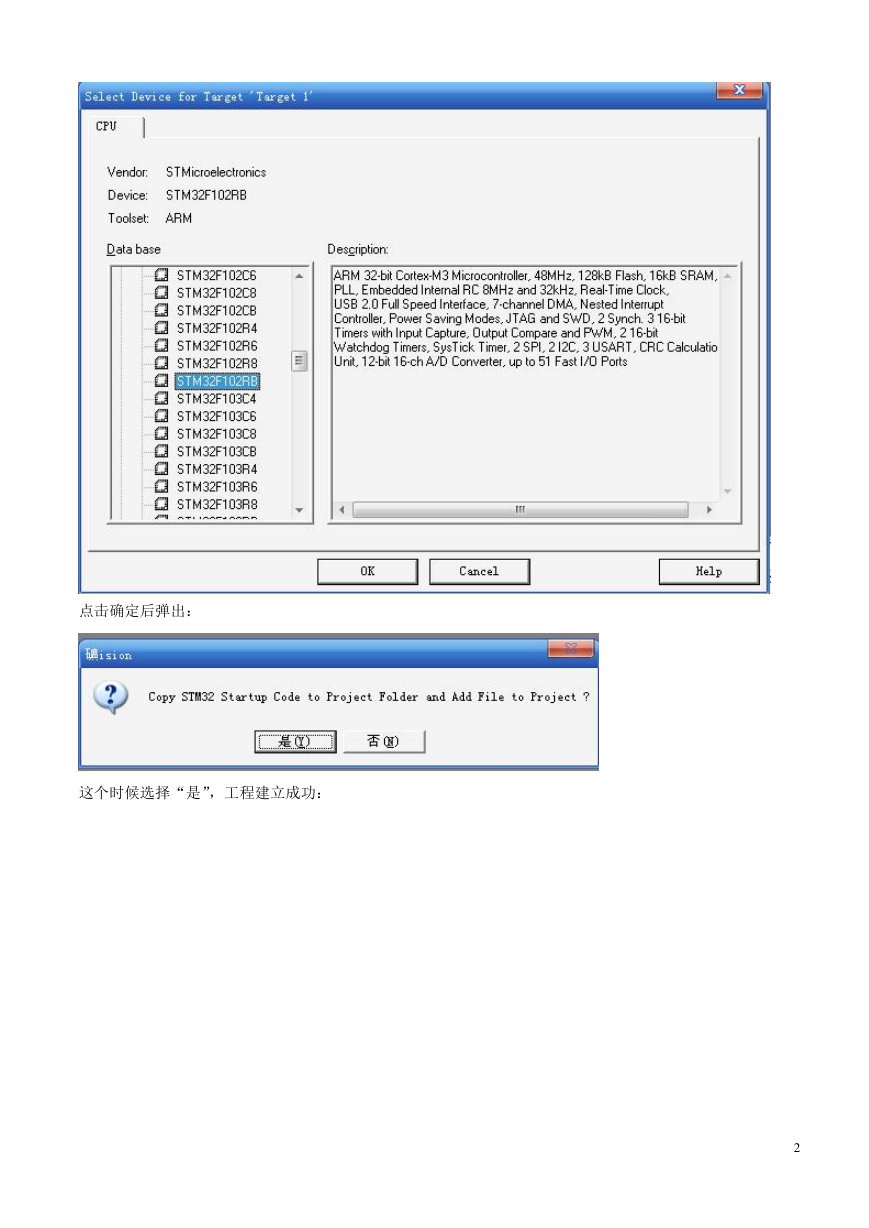

点击确定后弹出：这个时候选择“是”，工程建立成功： 2

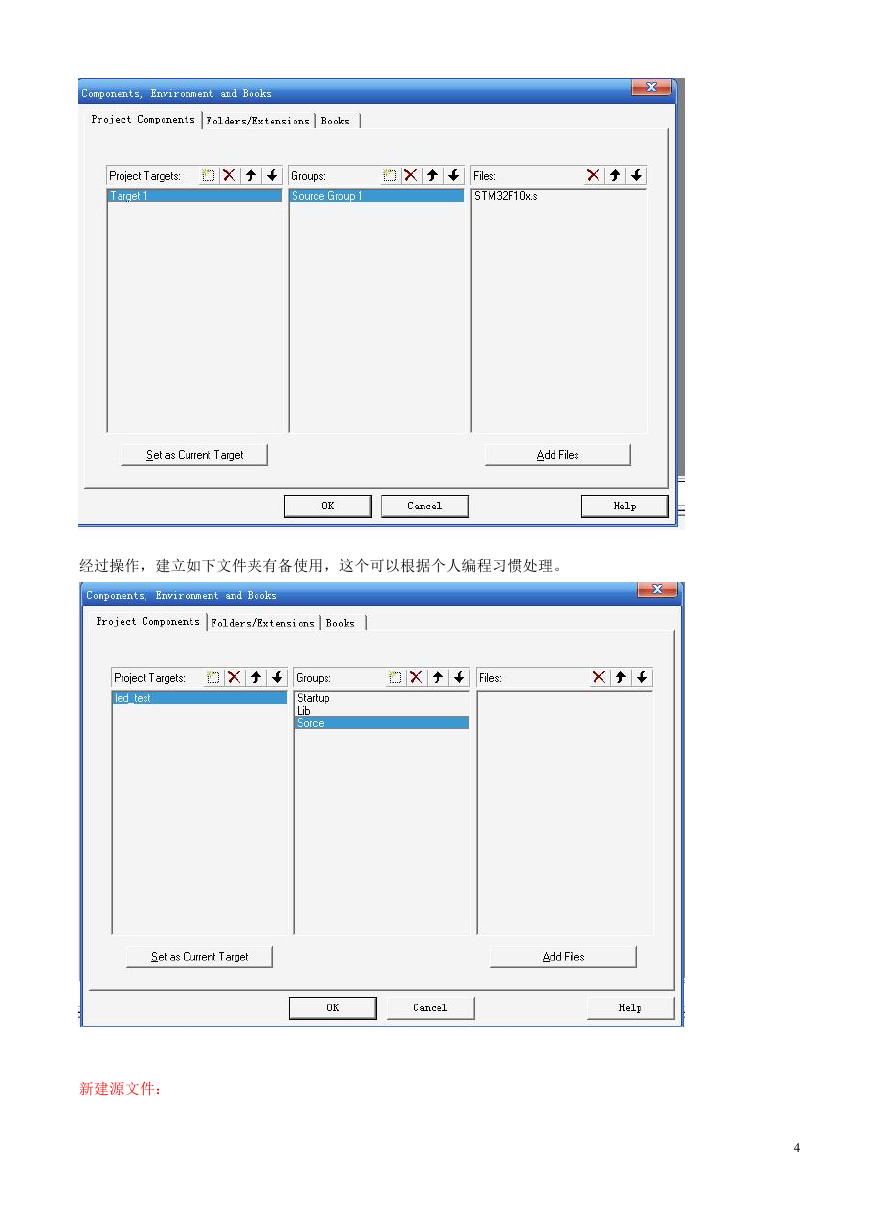

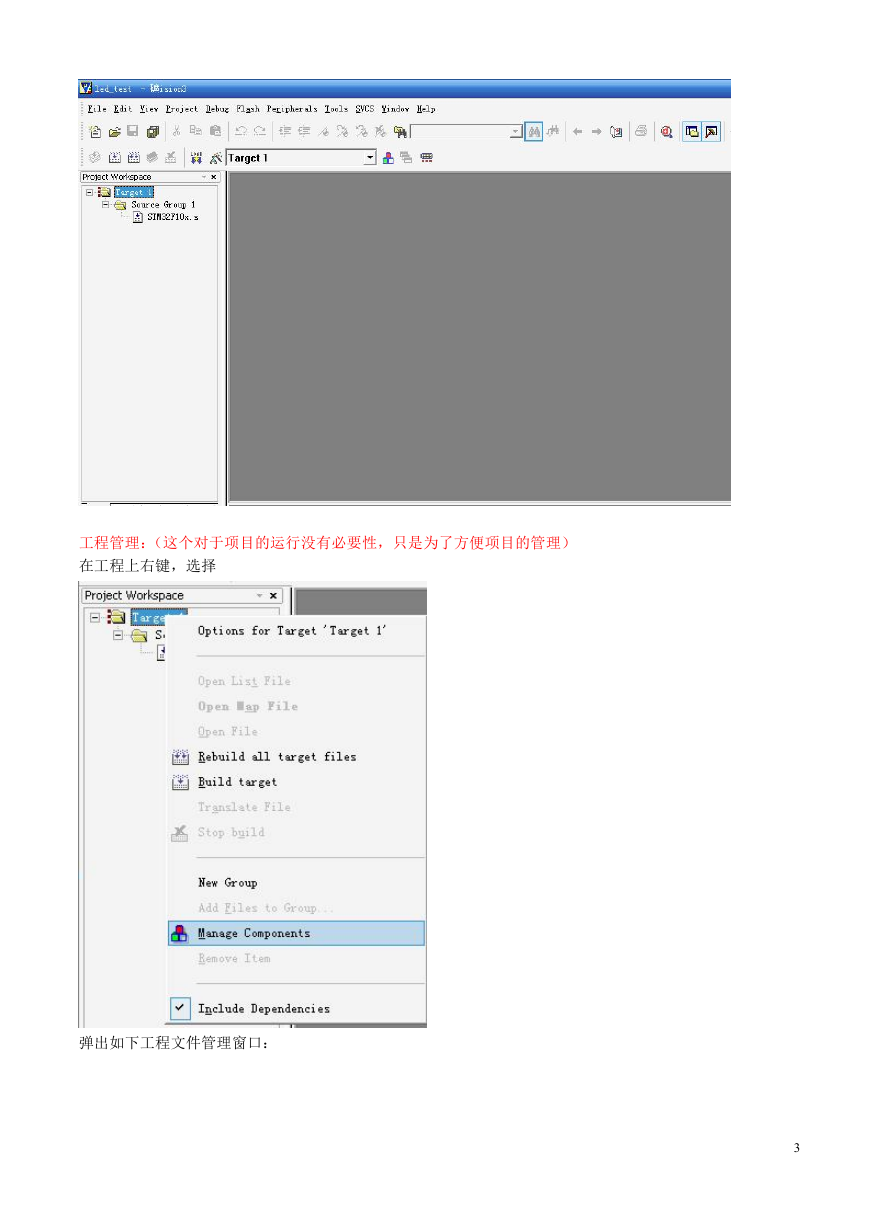

工程管理：（这个对于项目的运行没有必要性，只是为了方便项目的管理）在工程上右键，选择弹出如下工程文件管理窗口： 3

经过操作，建立如下文件夹有备使用，这个可以根据个人编程习惯处理。新建源文件： 4

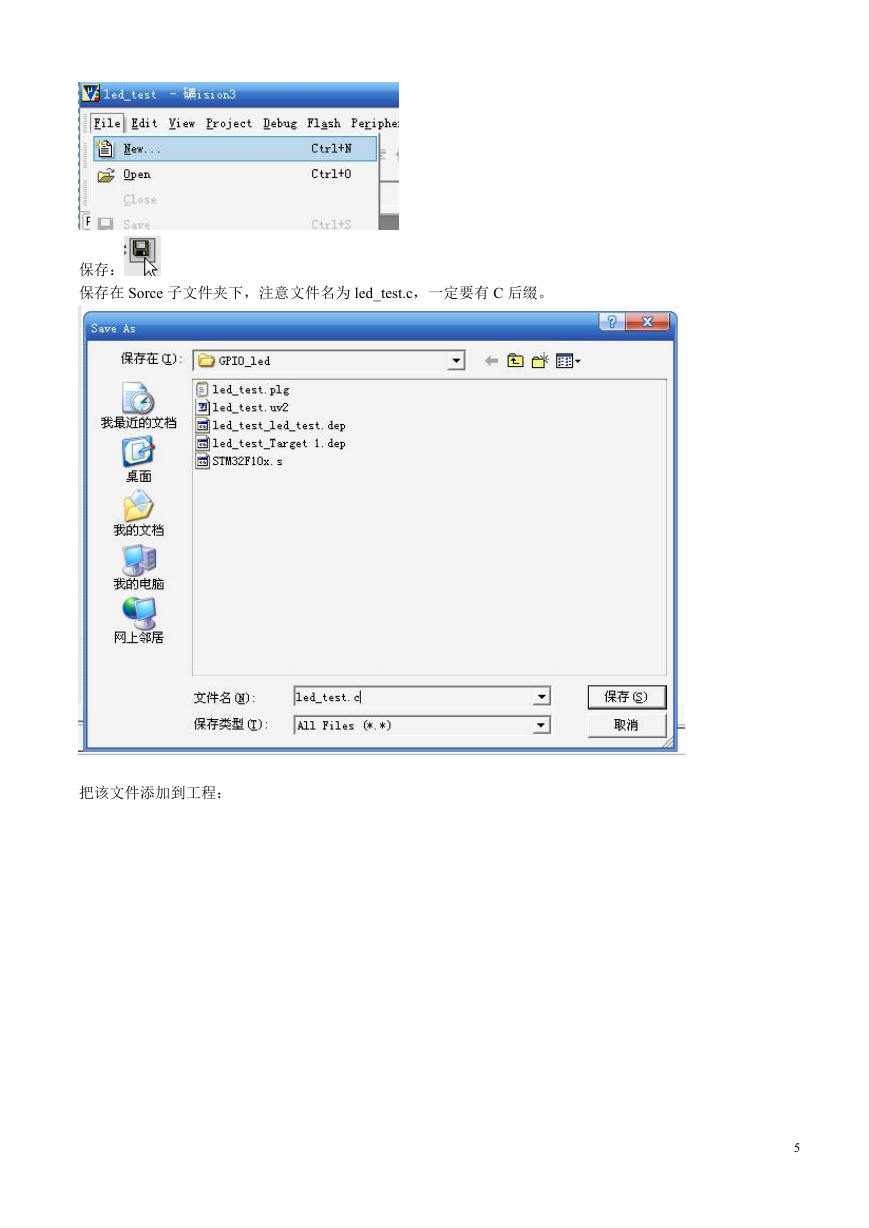

保存：保存在 Sorce 子文件夹下，注意文件名为 led_test.c，一定要有 C 后缀。把该文件添加到工程： 5

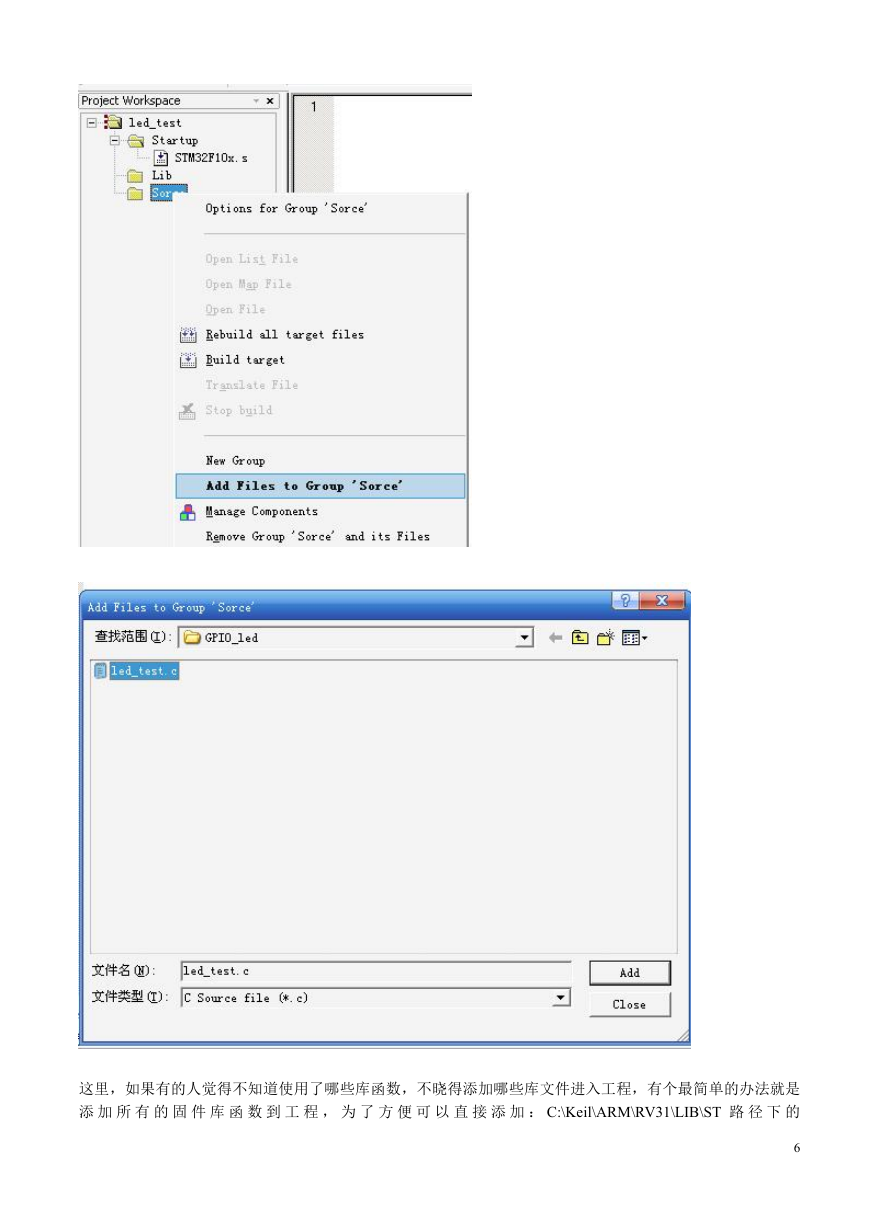

这里，如果有的人觉得不知道使用了哪些库函数，不晓得添加哪些库文件进入工程，有个最简单的办法就是添加所有的固件库函数到工程，为了方便可以直接添加： C:\Keil\ARM\RV31\LIB\ST 路径下的 6

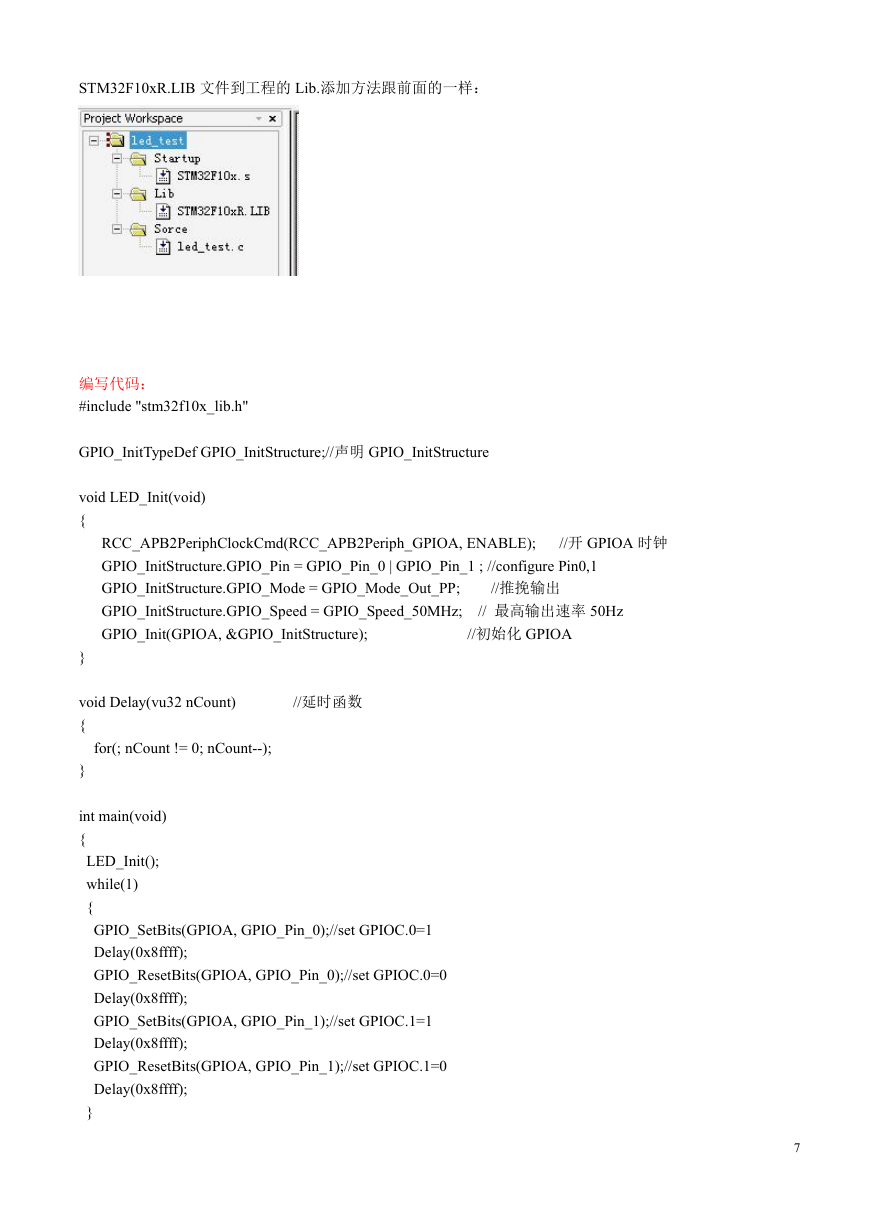

STM32F10xR.LIB 文件到工程的 Lib.添加方法跟前面的一样：编写代码： #include "stm32f10x_lib.h" GPIO_InitTypeDef GPIO_InitStructure;//声明 GPIO_InitStructure void LED_Init(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 ; //configure Pin0,1 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化 GPIOA //开 GPIOA 时钟 //推挽输出 // 最高输出速率 50Hz } void Delay(vu32 nCount) { for(; nCount != 0; nCount--); //延时函数 } int main(void) { LED_Init(); while(1) { GPIO_SetBits(GPIOA, GPIO_Pin_0);//set GPIOC.0=1 Delay(0x8ffff); GPIO_ResetBits(GPIOA, GPIO_Pin_0);//set GPIOC.0=0 Delay(0x8ffff); GPIO_SetBits(GPIOA, GPIO_Pin_1);//set GPIOC.1=1 Delay(0x8ffff); GPIO_ResetBits(GPIOA, GPIO_Pin_1);//set GPIOC.1=0 Delay(0x8ffff); } 7

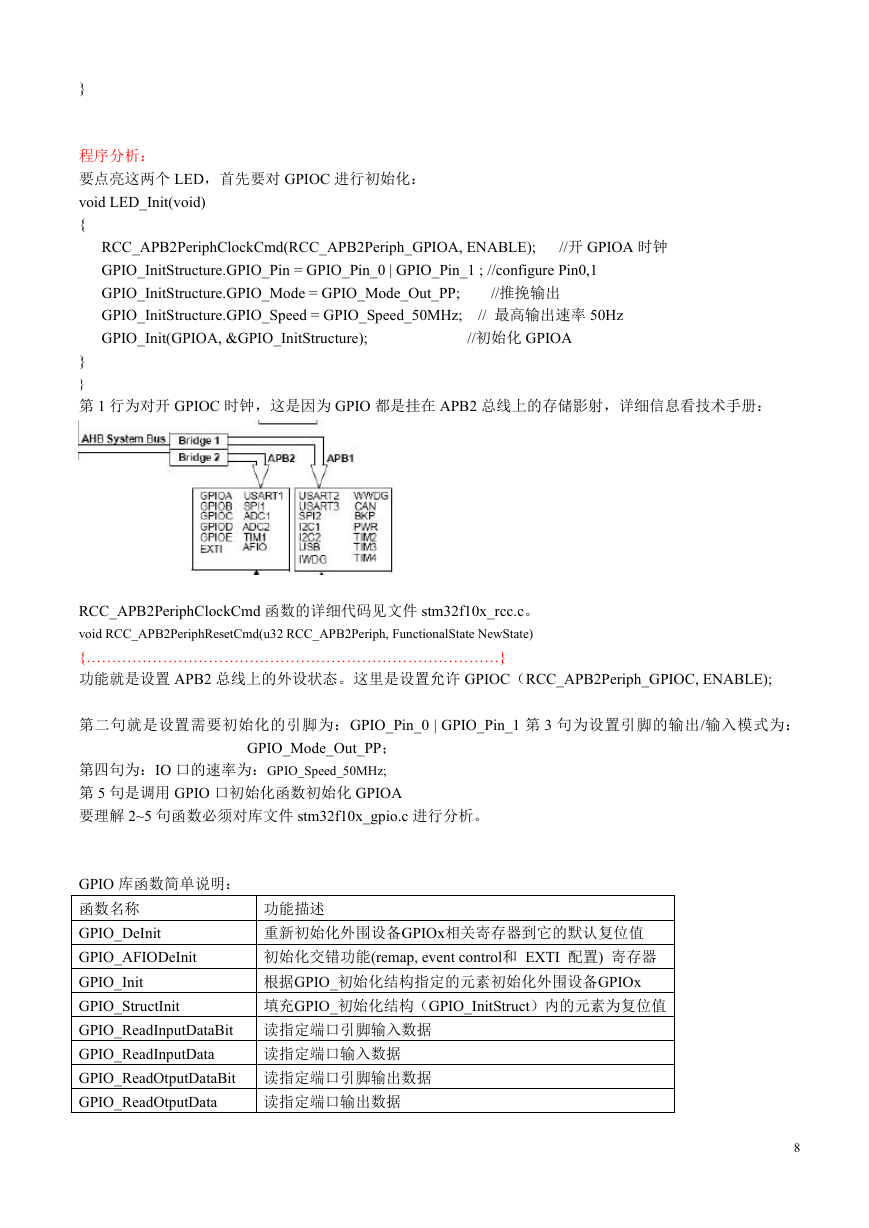

} 程序分析：要点亮这两个 LED，首先要对 GPIOC 进行初始化： void LED_Init(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 ; //configure Pin0,1 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化 GPIOA //推挽输出 // 最高输出速率 50Hz //开 GPIOA 时钟 } } 第 1 行为对开 GPIOC 时钟，这是因为 GPIO 都是挂在 APB2 总线上的存储影射，详细信息看技术手册： RCC_APB2PeriphClockCmd 函数的详细代码见文件 stm32f10x_rcc.c。 void RCC_APB2PeriphResetCmd(u32 RCC_APB2Periph, FunctionalState NewState) {………………………………………………………………………} 功能就是设置 APB2 总线上的外设状态。这里是设置允许 GPIOC（RCC_APB2Periph_GPIOC, ENABLE); 第二句就是设置需要初始化的引脚为：GPIO_Pin_0 | GPIO_Pin_1 第 3 句为设置引脚的输出/输入模式为： GPIO_Mode_Out_PP；第四句为：IO 口的速率为：GPIO_Speed_50MHz; 第 5 句是调用 GPIO 口初始化函数初始化 GPIOA 要理解 2~5 句函数必须对库文件 stm32f10x_gpio.c 进行分析。功能描述重新初始化外围设备GPIOx相关寄存器到它的默认复位值初始化交错功能(remap, event control和 EXTI 配置) 寄存器根据GPIO_初始化结构指定的元素初始化外围设备GPIOx 填充GPIO_初始化结构（GPIO_InitStruct）内的元素为复位值 GPIO 库函数简单说明：函数名称 GPIO_DeInit GPIO_AFIODeInit GPIO_Init GPIO_StructInit GPIO_ReadInputDataBit 读指定端口引脚输入数据 GPIO_ReadInputData GPIO_ReadOtputDataBit 读指定端口引脚输出数据 GPIO_ReadOtputData 读指定端口输入数据读指定端口输出数据 8
