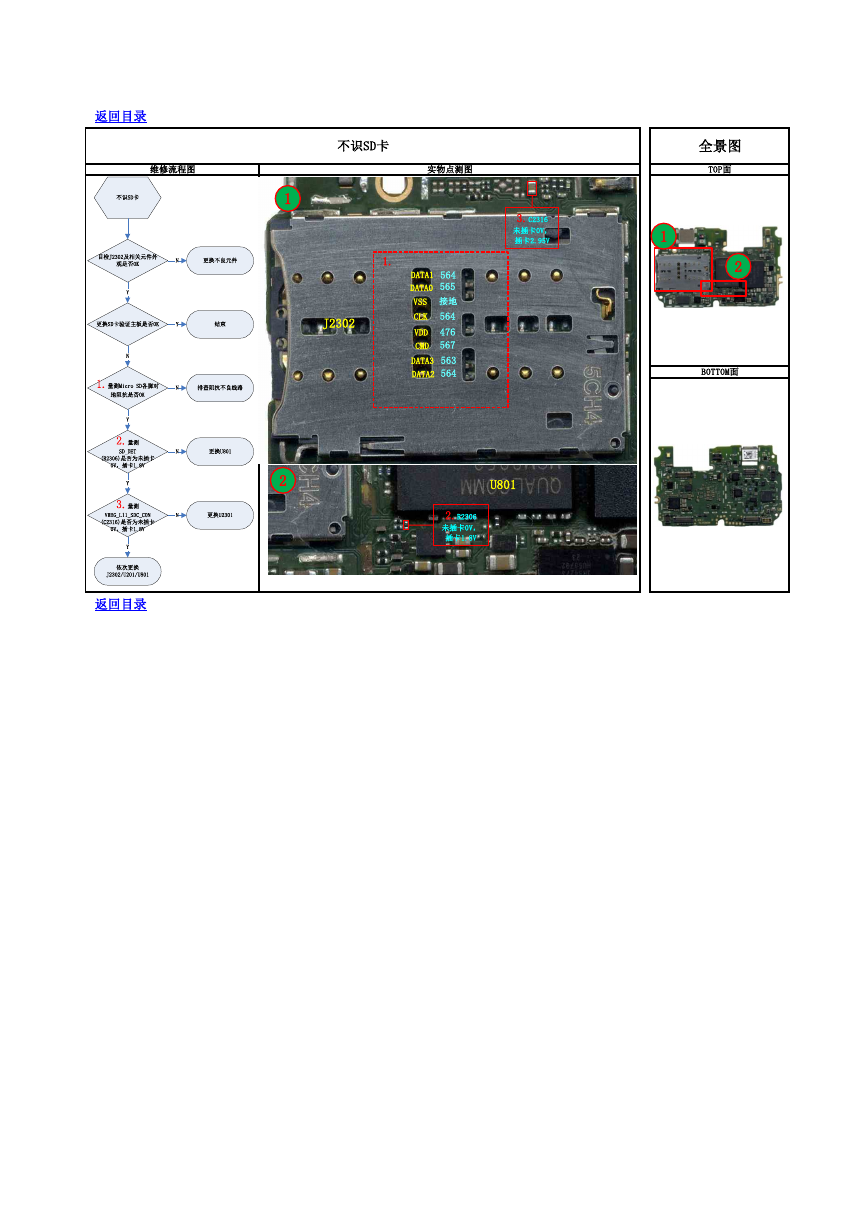

全景图 TOP面 1 2 BOTTOM面 返回目录 维修流程图 实物点测图 不识SD卡 1 2 3.C2316 未插卡0V， 插卡2.95V J2302 1. DATA1 DATA0 VSS CLK VDD CMD DATA3 DATA2 564 565 接地 564 476 567 563 564 U801 2.R2306 未插卡0V， 插卡1.8V 返回目录 不识SD卡目检J2302及相关元件外观是否OK更换不良元件NY更换SD卡验证主板是否OK结束YN1.量测Micro SD各脚对地阻抗是否OK排查阻抗不良线路NY2.量测SD_DET(R2306)是否为未插卡0V，插卡1.8V更换U801NY3.量测VREG_L11_SDC_CON(C2316)是否为未插卡0V，插卡1.8V更换U2301NY依次更换J2302/U201/U801
