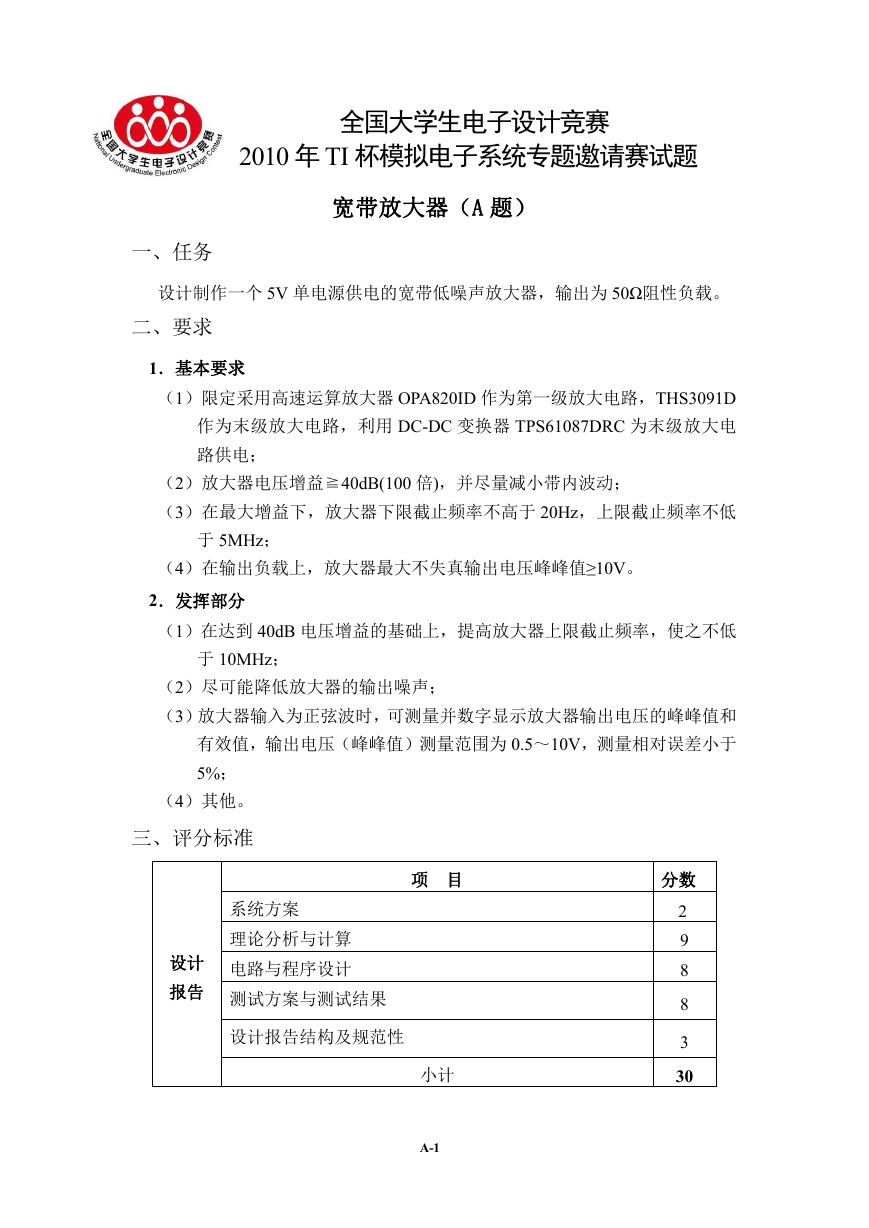

全国大学生电子设计竞赛 2010 年 TI 杯模拟电子系统专题邀请赛试题 宽带放大器（A 题） 一、任务 设计制作一个 5V 单电源供电的宽带低噪声放大器，输出为 50Ω阻性负载。 二、要求 1．基本要求 （1）限定采用高速运算放大器 OPA820ID 作为第一级放大电路，THS3091D 作为末级放大电路，利用 DC-DC 变换器 TPS61087DRC 为末级放大电 路供电； （2）放大器电压增益≧40dB(100 倍)，并尽量减小带内波动； （3）在最大增益下，放大器下限截止频率不高于 20Hz，上限截止频率不低 于 5MHz； （4）在输出负载上，放大器最大不失真输出电压峰峰值≥10V。 2．发挥部分 （1）在达到 40dB 电压增益的基础上，提高放大器上限截止频率，使之不低 于 10MHz； （2）尽可能降低放大器的输出噪声； （3）放大器输入为正弦波时，可测量并数字显示放大器输出电压的峰峰值和 有效值，输出电压（峰峰值）测量范围为 0.5～10V，测量相对误差小于 5%； （4）其他。 三、评分标准 设计 报告 系统方案 理论分析与计算 电路与程序设计 测试方案与测试结果 设计报告结构及规范性 项 目 小计 A-1 分数 2 9 8 8 3 30 

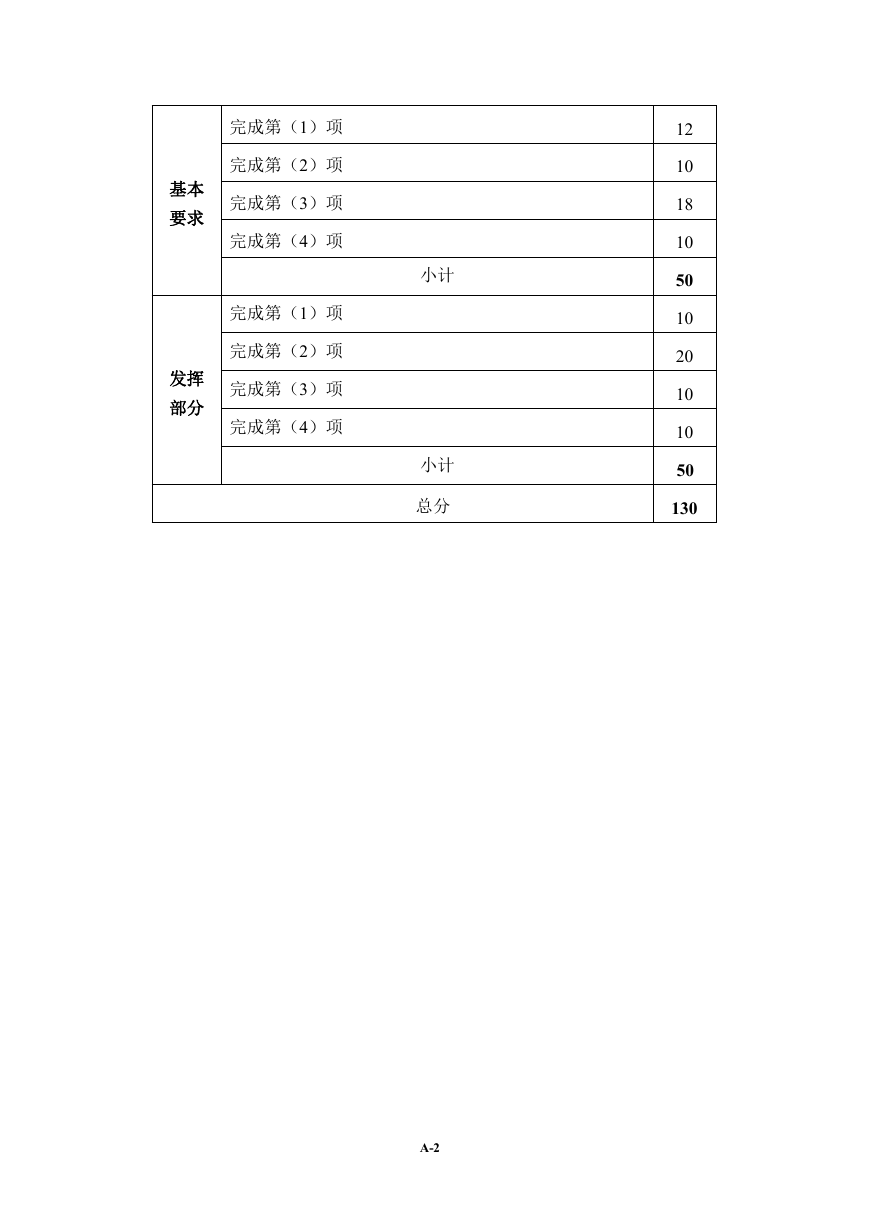

12 10 18 10 50 10 20 10 10 50 130 完成第（1）项 完成第（2）项 完成第（3）项 完成第（4）项 完成第（1）项 完成第（2）项 完成第（3）项 完成第（4）项 基本 要求 发挥 部分 小计 小计 总分 A-2
