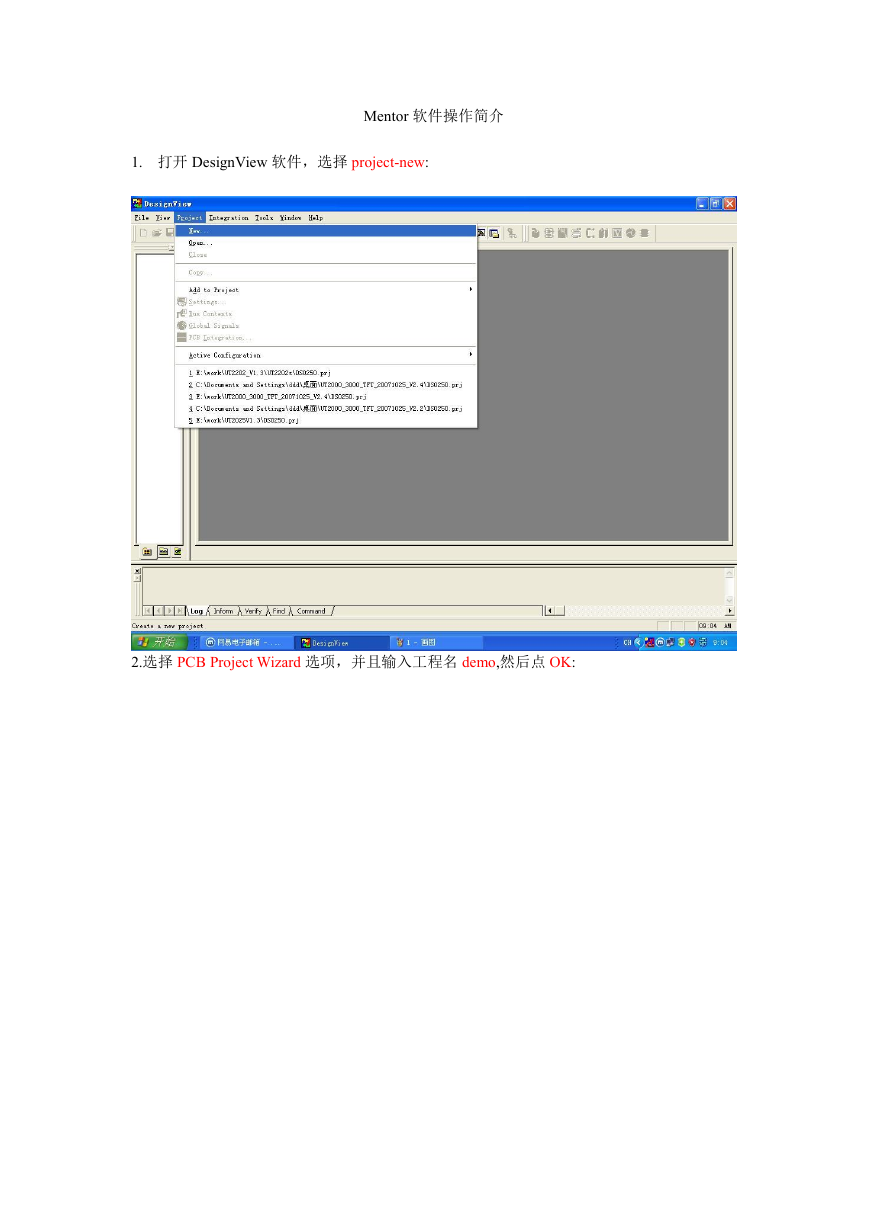

Mentor 软件操作简介 1. 打开 DesignView 软件,选择 project-new: 2.选择 PCB Project Wizard 选项,并且输入工程名 demo,然后点 OK:

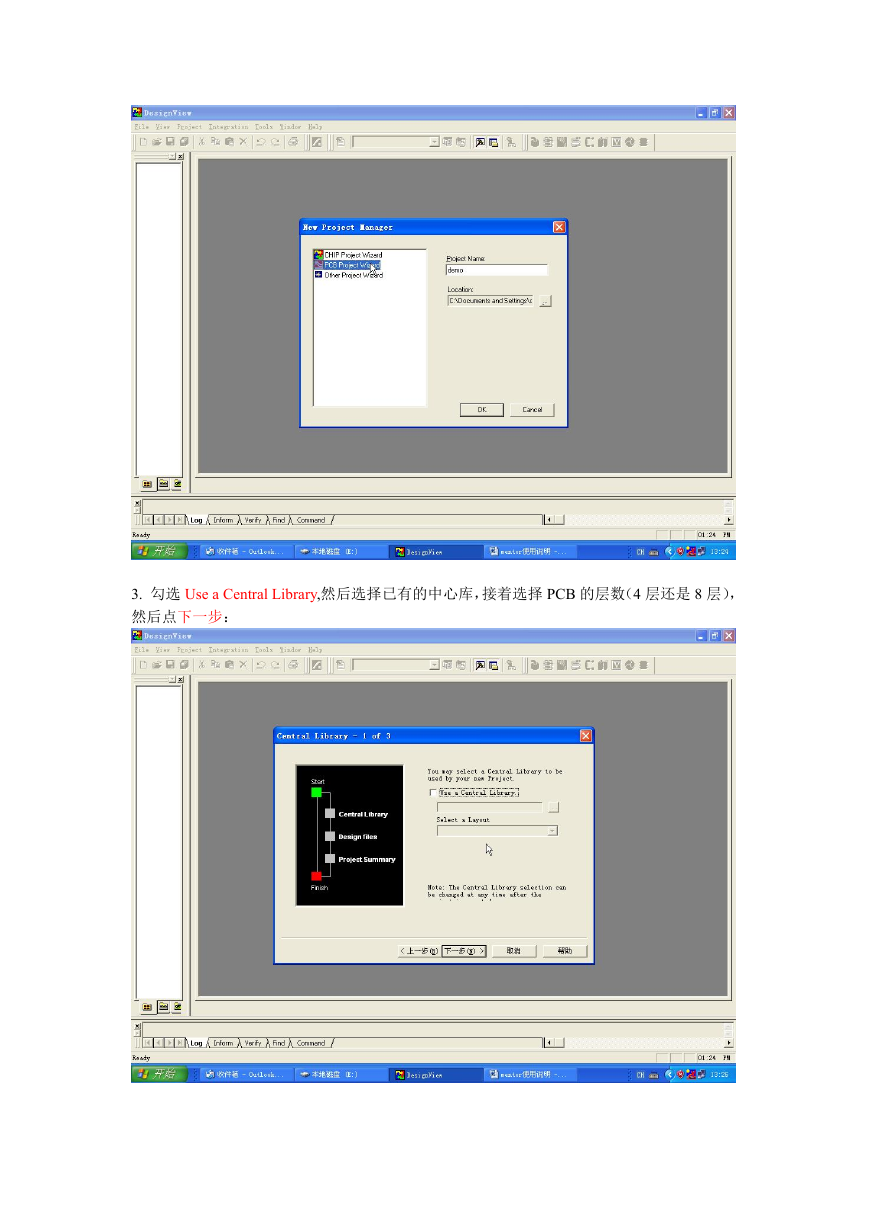

3. 勾选 Use a Central Library,然后选择已有的中心库,接着选择 PCB 的层数(4 层还是 8 层), 然后点下一步:

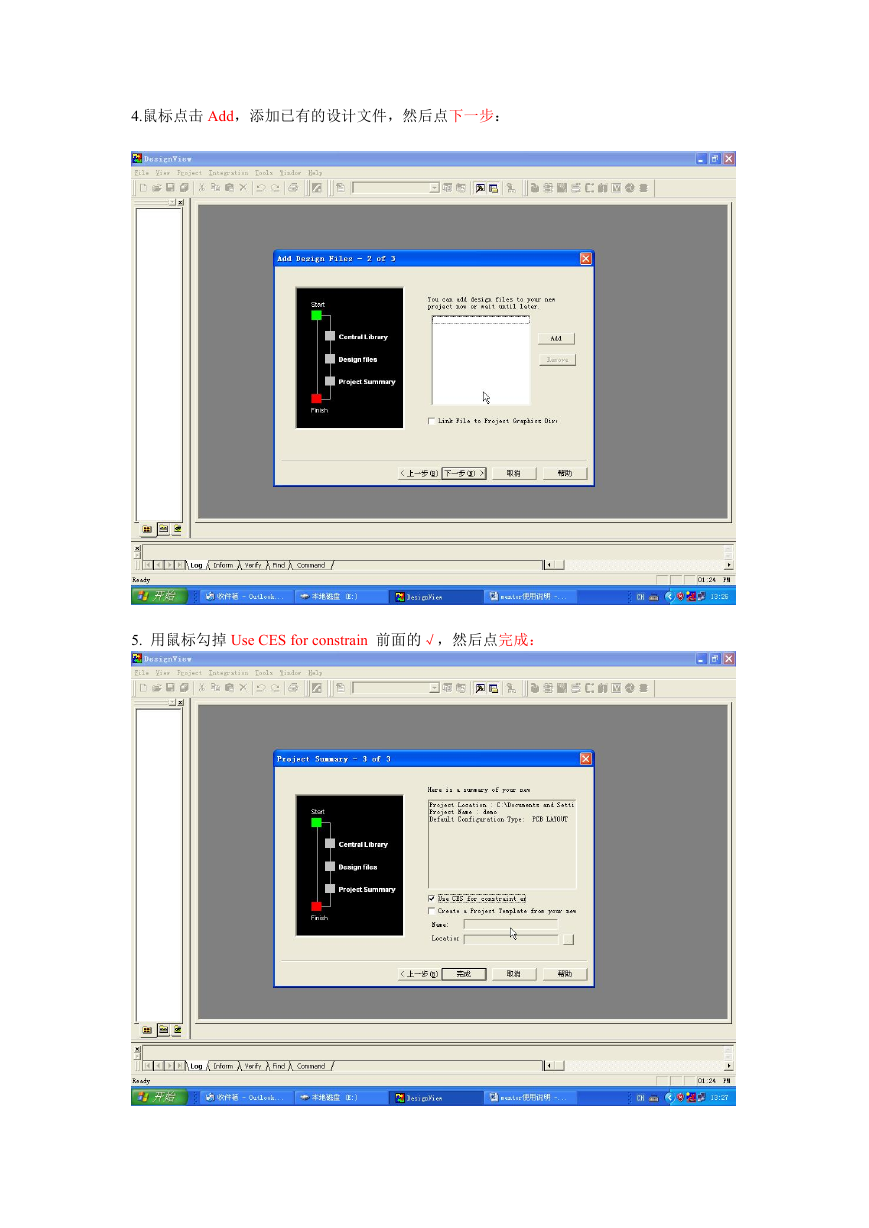

4.鼠标点击 Add,添加已有的设计文件,然后点下一步: 5. 用鼠标勾掉 Use CES for constrain 前面的√,然后点完成:

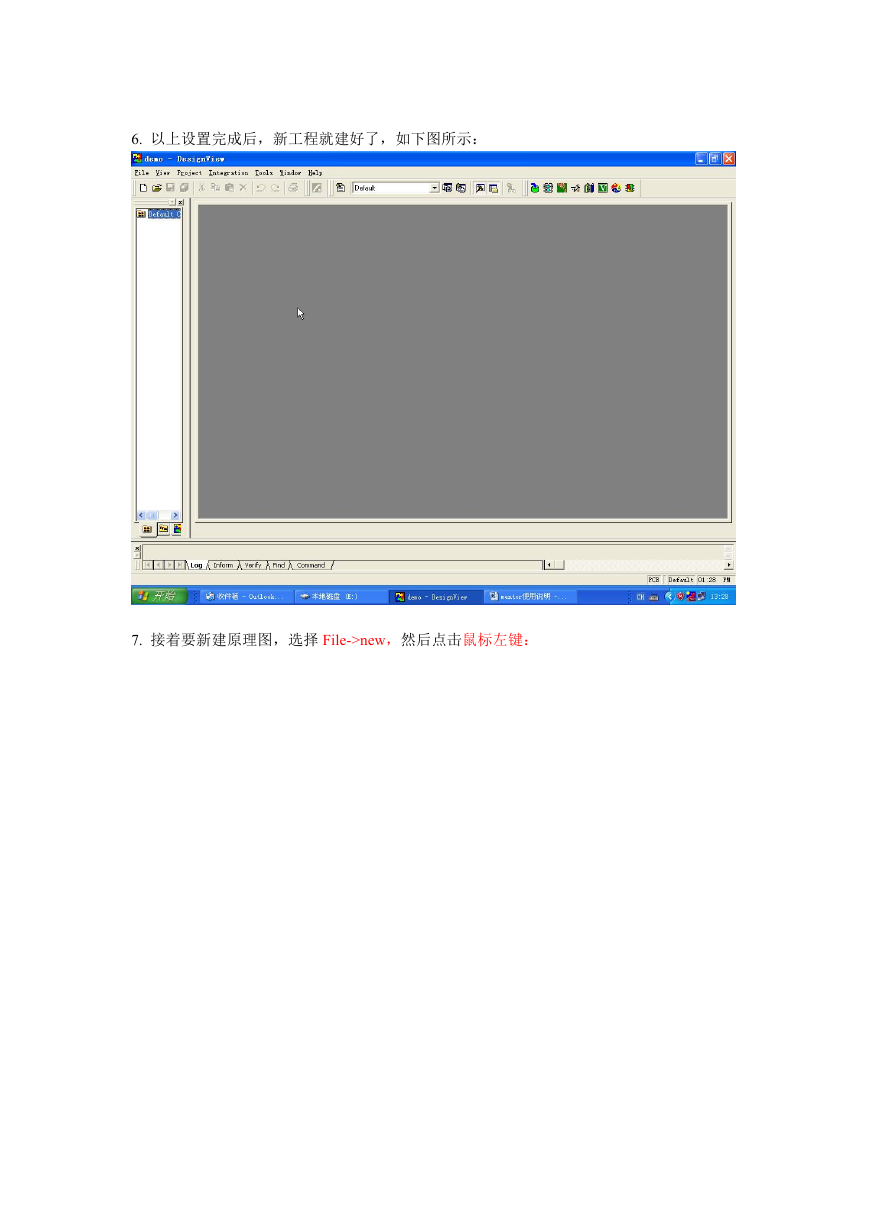

6. 以上设置完成后,新工程就建好了,如下图所示: 7. 接着要新建原理图,选择 File->new,然后点击鼠标左键:

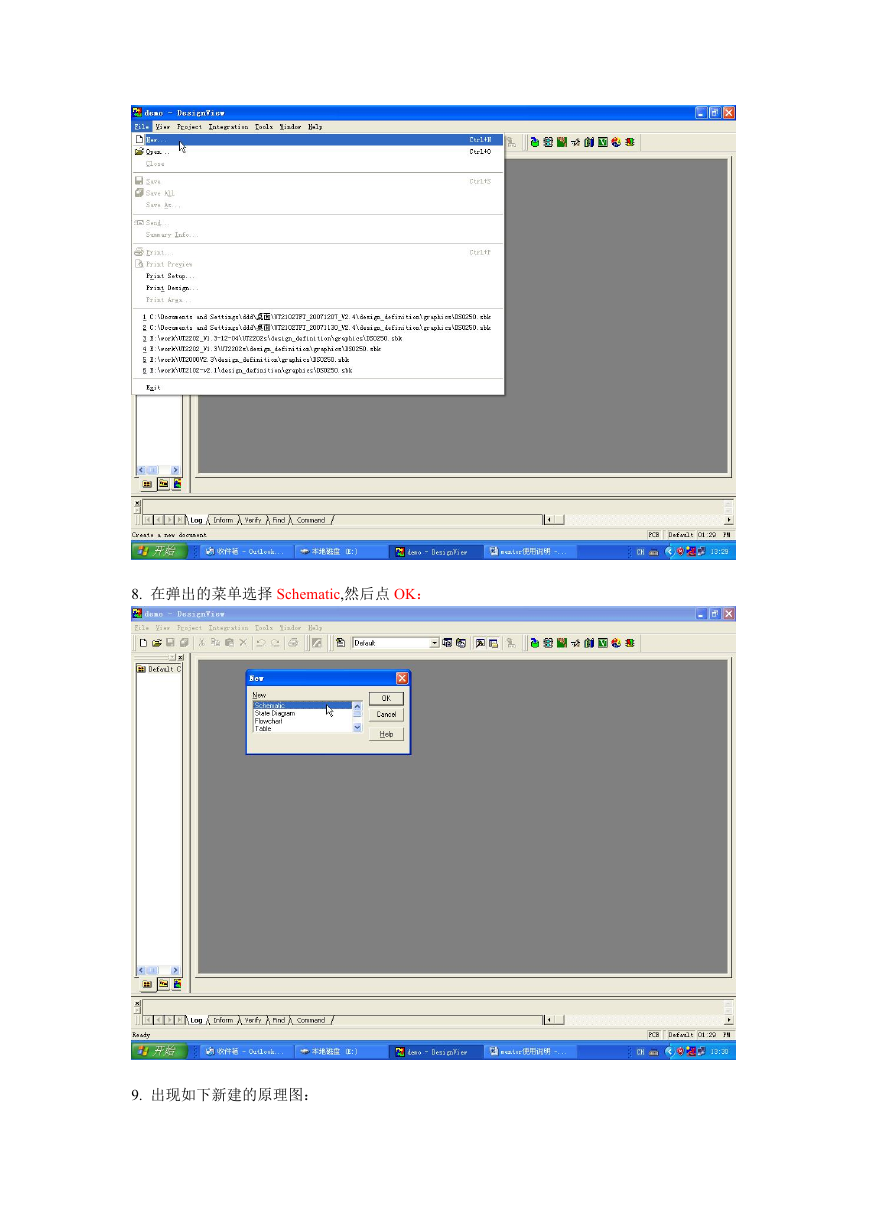

8. 在弹出的菜单选择 Schematic,然后点 OK: 9. 出现如下新建的原理图:

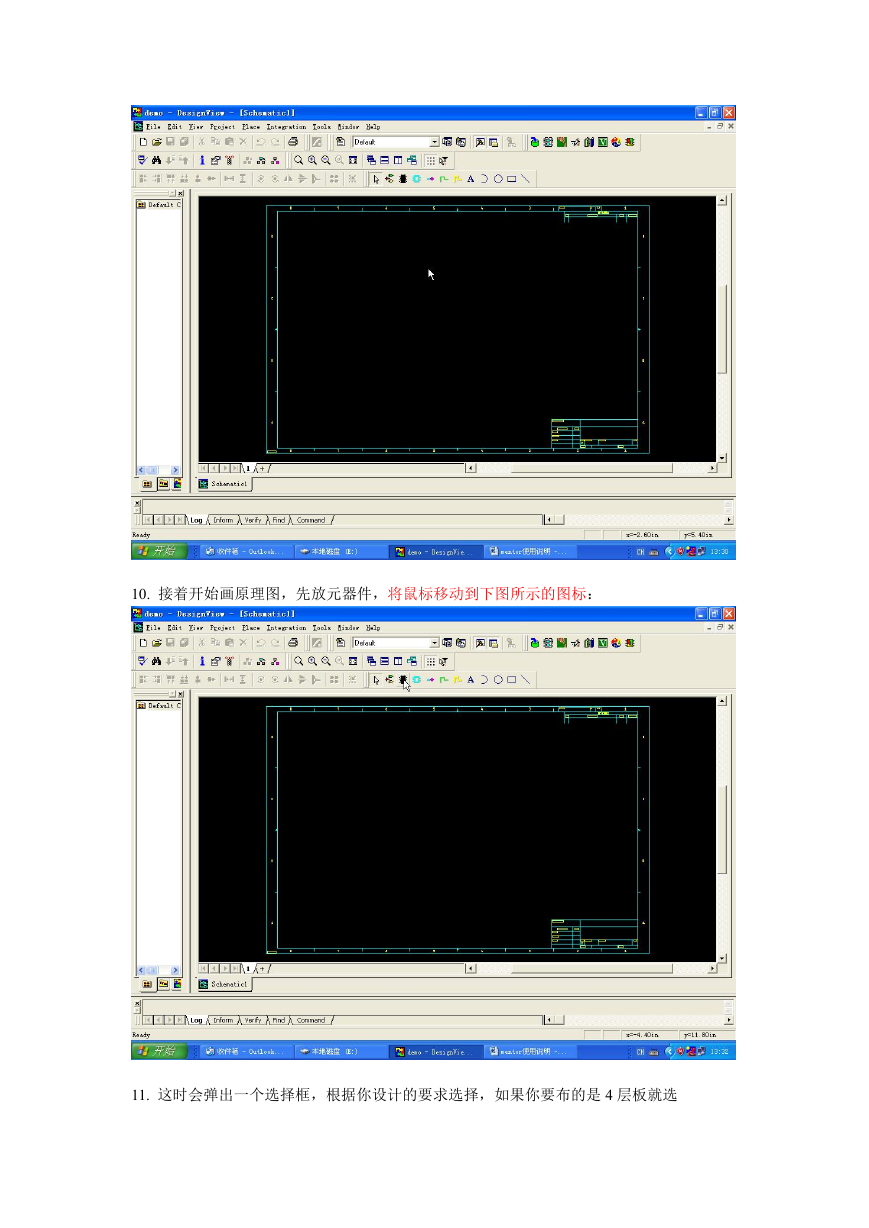

10. 接着开始画原理图,先放元器件,将鼠标移动到下图所示的图标: 11. 这时会弹出一个选择框,根据你设计的要求选择,如果你要布的是 4 层板就选

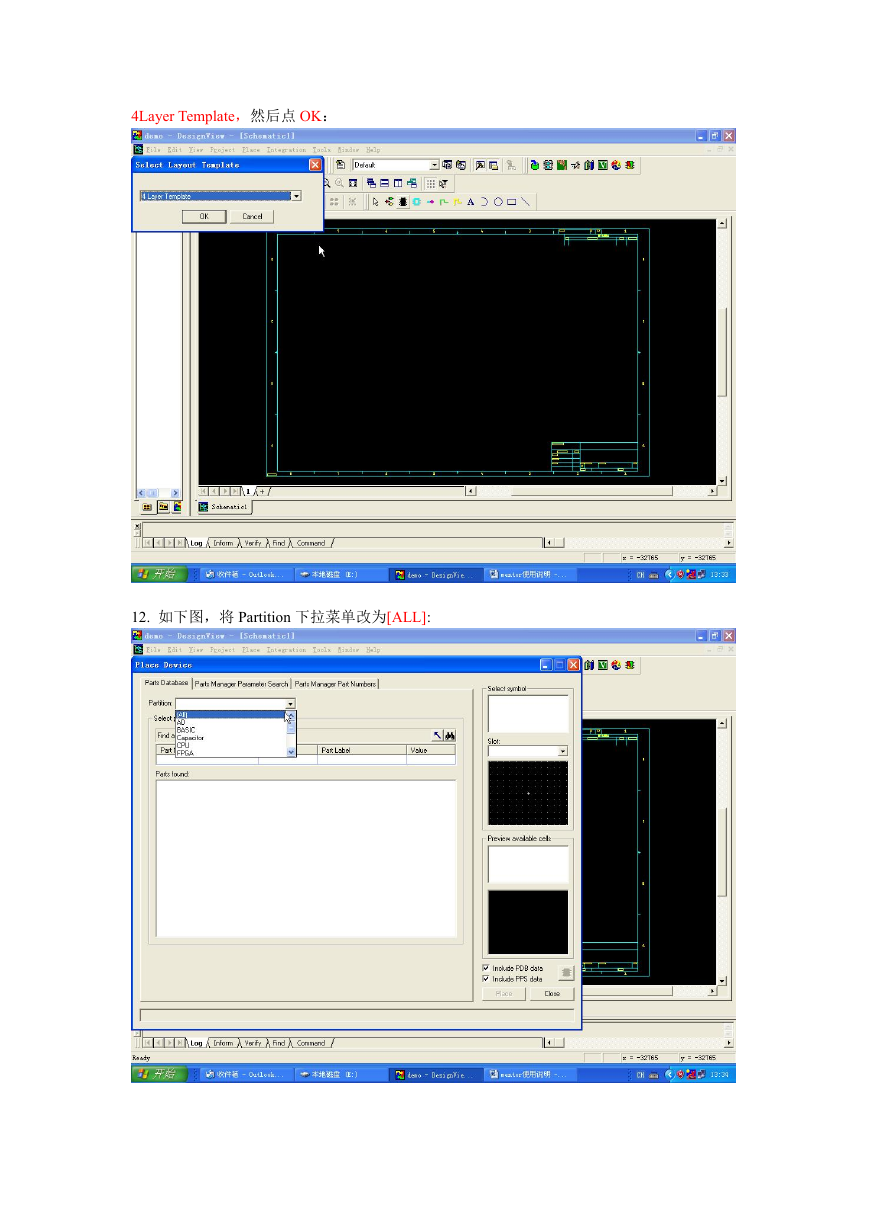

4Layer Template,然后点 OK: 12. 如下图,将 Partition 下拉菜单改为[ALL]:

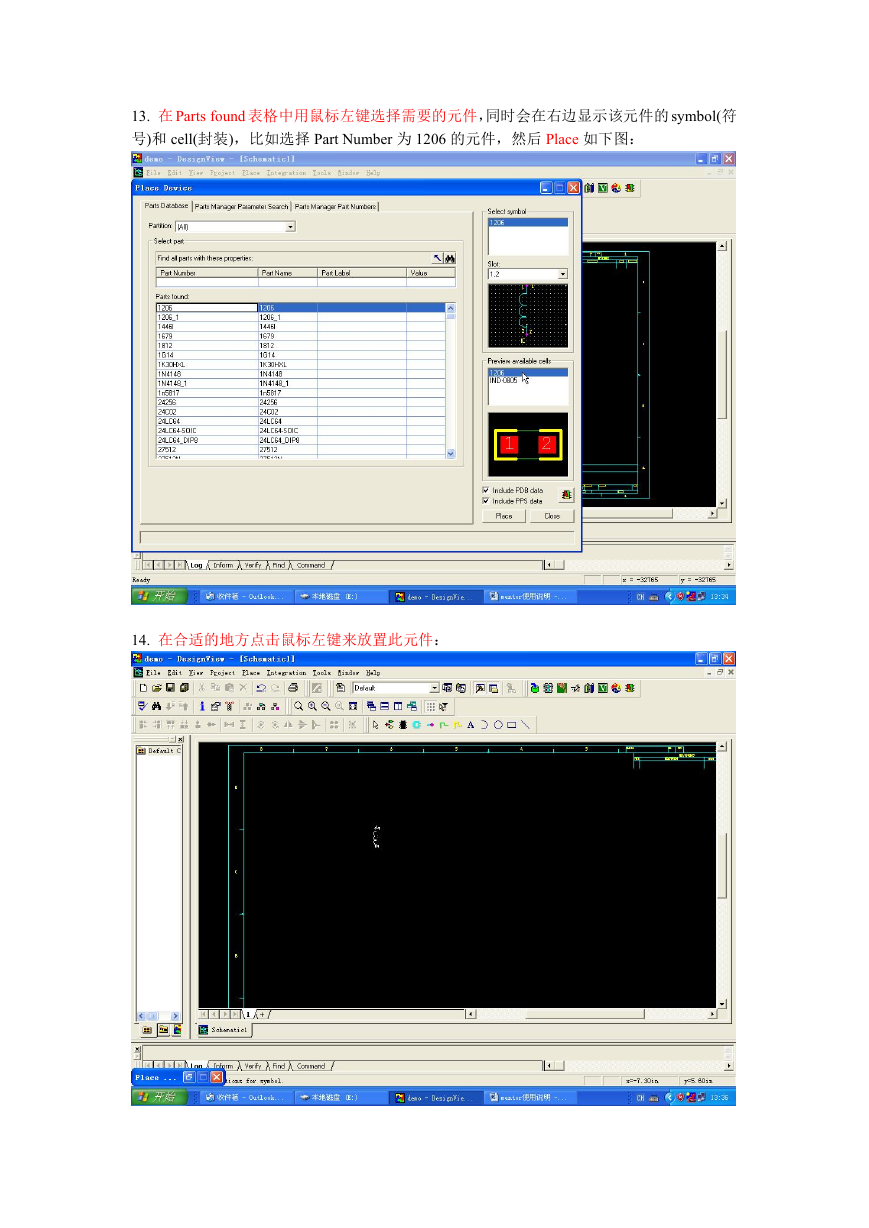

13. 在 Parts found 表格中用鼠标左键选择需要的元件,同时会在右边显示该元件的 symbol(符 号)和 cell(封装),比如选择 Part Number 为 1206 的元件,然后 Place 如下图: 14. 在合适的地方点击鼠标左键来放置此元件:
