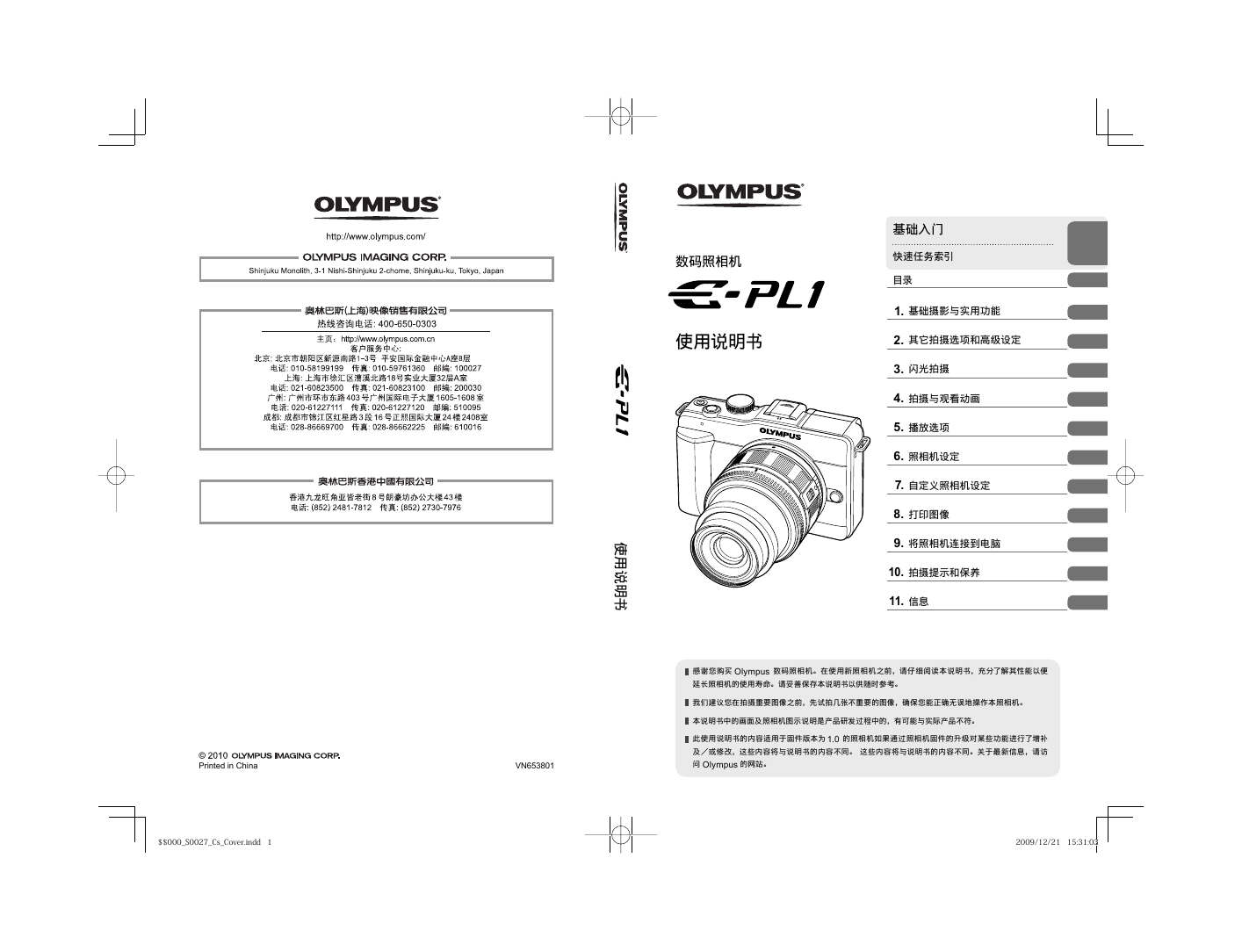

数码照相机使⽤说明书使⽤说明书基础⼊门快速任务索引⽬录 1. 基础摄影与实⽤功能 2. 其它拍摄选项和⾼级设定 3. 闪光拍摄 4. 拍摄与观看动画 5. 播放选项 6. 照相机设定 7. ⾃定义照相机设定 8. 打印图像 9. 将照相机连接到电脑 10. 拍摄提⽰和保养 11. 信息 Printed in China VN653801 感谢您购买 Olympus 数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。我们建议您在拍摄重要图像之前，先试拍⼏张不重要的图像，确保您能正确⽆误地操作本照相机。本说明书中的画⾯及照相机图⽰说明是产品研发过程中的，有可能与实际产品不符。此使⽤说明书的内容适⽤于固件版本为 1.0 的照相机如果通过照相机固件的升级对某些功能进⾏了增补及／或修改，这些内容将与说明书的内容不同。这些内容将与说明书的内容不同。关于最新信息，请访问 Olympus 的⽹站。 $$000_S0027_Cs_Cover.indd 1 $$000_S0027_Cs_Cover.indd 1 2009/12/21 15:31:03 2009/12/21 15:31:03

查验包装内的物品下列物品随本照相机附带。若发现有缺少或受损，请与您购买照相机的经销商联系。防尘护盖背带 USB 电缆 CB-USB6 AV 电缆 PS-BLS1（BLS-1） PS-BCS1（BCS-1）（单声道端⼦） CB-AVC3 锂离⼦电池锂离⼦充电器照相机 • • • 电脑软件（ib） CD-ROM 使⽤说明书保修卡安装背带 1 按箭头⽅向穿过背带。 2 最后拉紧背带，检查背带 1 2 确实被扣紧。 3 • ⽤同样的⽅式，将背带的另⼀端固定在照相机另⼀个安装环上。本说明书中的常⽤指⽰符号本说明书中使⽤了下列符号。有关可能会引起故障或操作异常的重要信息。同时提醒您注意应当绝对禁⽌的各种操作。使⽤照相机时的注意点。有助于最⼤发挥照相机性能的有⽤信息和要点。介绍详情或相关信息的参考页。 # 注意 $ 注解 % 要点 g 2 CS S0027_Cs.indb 2 S0027_Cs.indb 2 2009/12/22 14:50:07 2009/12/22 14:50:07

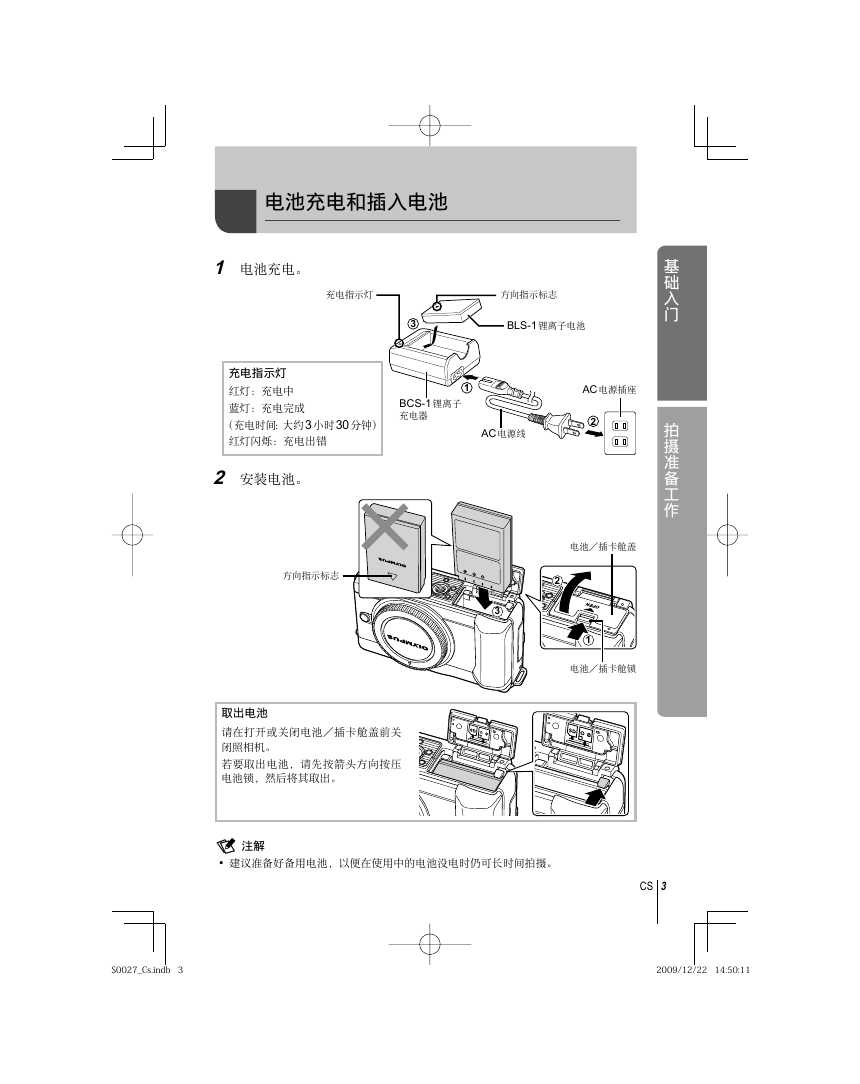

基础⼊门拍摄准备⼯作电池充电和插⼊电池 1 电池充电。充电指⽰灯⽅向指⽰标志 3 BLS-1 锂离⼦电池充电指⽰灯红灯：充电中蓝灯：充电完成（充电时间：⼤约3 ⼩时30 分钟）红灯闪烁：充电出错 1 BCS-1 锂离⼦充电器 AC 电源线 AC 电源插座 2 2 安装电池。⽅向指⽰标志取出电池请在打开或关闭电池／插卡舱盖前关闭照相机。若要取出电池，请先按箭头⽅向按压电池锁，然后将其取出。 2 3 电池／插卡舱盖 1 电池／插卡舱锁 $ 注解 • 建议准备好备⽤电池，以便在使⽤中的电池没电时仍可长时间拍摄。 3CS S0027_Cs.indb 3 S0027_Cs.indb 3 2009/12/22 14:50:11 2009/12/22 14:50:11

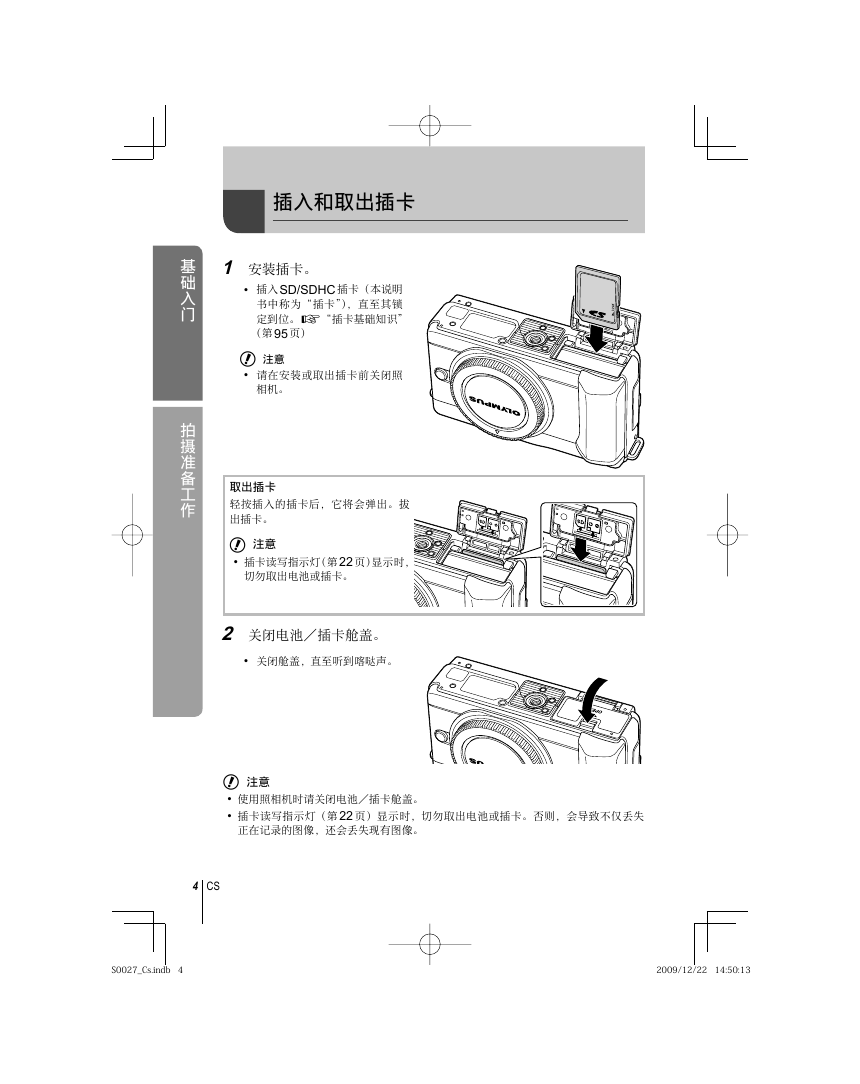

基础⼊门拍摄准备⼯作插⼊和取出插卡 1 安装插卡。 • 插⼊SD/SDHC 插卡（本说明书中称为“插卡”），直⾄其锁定到位。g“插卡基础知识” （第95 页） # 注意 • 请在安装或取出插卡前关闭照相机。取出插卡轻按插⼊的插卡后，它将会弹出。拔出插卡。 # 注意 • 插卡读写指⽰灯（第22 页）显⽰时，切勿取出电池或插卡。 2 关闭电池／插卡舱盖。 • 关闭舱盖，直⾄听到喀哒声。 # 注意 • • 使⽤照相机时请关闭电池／插卡舱盖。插卡读写指⽰灯（第22 页）显⽰时，切勿取出电池或插卡。否则，会导致不仅丢失正在记录的图像，还会丢失现有图像。 4 CS S0027_Cs.indb 4 S0027_Cs.indb 4 2009/12/22 14:50:13 2009/12/22 14:50:13

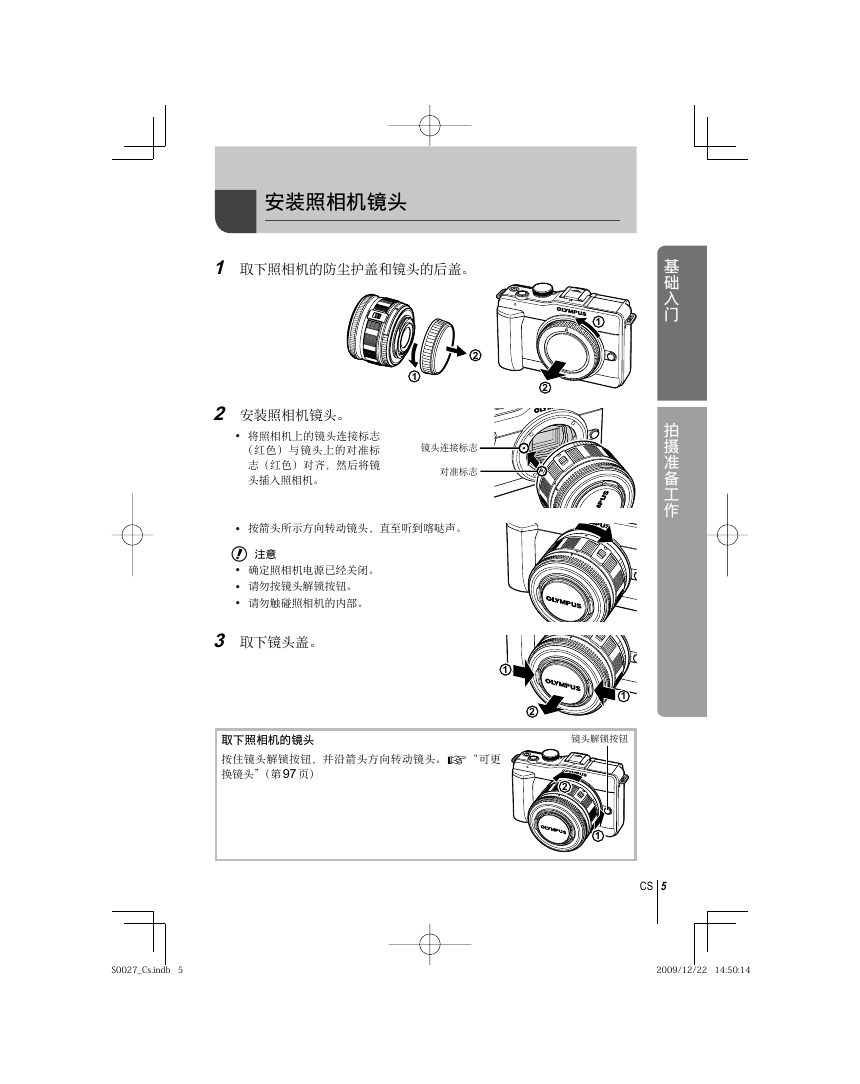

安装照相机镜头 1 取下照相机的防尘护盖和镜头的后盖。 1 2 1 2 2 安装照相机镜头。 • 将照相机上的镜头连接标志（红⾊）与镜头上的对准标志（红⾊）对齐，然后将镜头插⼊照相机。镜头连接标志对准标志基础⼊门拍摄准备⼯作按箭头所⽰⽅向转动镜头，直⾄听到喀哒声。 • # 注意 • • • 确定照相机电源已经关闭。请勿按镜头解锁按钮。请勿触碰照相机的内部。 3 取下镜头盖。取下照相机的镜头按住镜头解锁按钮，并沿箭头⽅向转动镜头。g“可更换镜头”（第97 页） 1 2 1 镜头解锁按钮 2 1 5CS S0027_Cs.indb 5 S0027_Cs.indb 5 2009/12/22 14:50:14 2009/12/22 14:50:14

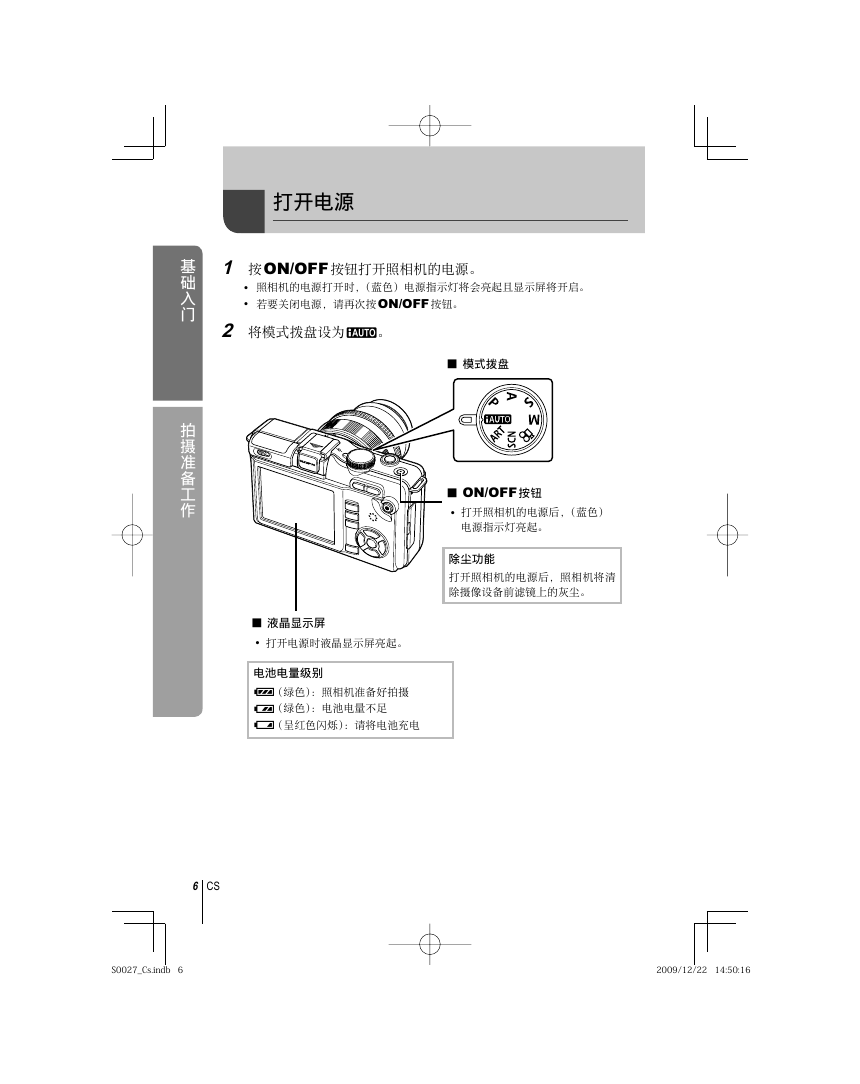

打开电源 1 按ON/OFF 按钮打开照相机的电源。 • • 照相机的电源打开时，（蓝⾊）电源指⽰灯将会亮起且显⽰屏将开启。若要关闭电源，请再次按ON/OFF 按钮。 2 将模式拨盘设为h。 ■ 模式拨盘 ■ ON/OFF 按钮 • 打开照相机的电源后，（蓝⾊）电源指⽰灯亮起。除尘功能打开照相机的电源后，照相机将清除摄像设备前滤镜上的灰尘。 ■ 液晶显⽰屏 • 打开电源时液晶显⽰屏亮起。电池电量级别 7（绿⾊）：照相机准备好拍摄 8（绿⾊）：电池电量不⾜ 9（呈红⾊闪烁）：请将电池充电基础⼊门拍摄准备⼯作 6 CS S0027_Cs.indb 6 S0027_Cs.indb 6 2009/12/22 14:50:16 2009/12/22 14:50:16

⽇期／时间设定⽇期和时间信息与图像⼀起记录在插卡上。⽂件名也会包括⽇期和时间信息。使⽤照相机之前，请务必设定正确的⽇期和时间。 1 显⽰菜单。 K j 4:3 X W s c ’--.--.-- --:-- j±0 k±0 5SEC X // 2010 照相机使壃24 ⼩时时钟显⽰时间。 MENU 按钮 2 在[d]（设定）标签中选择[X]。 • 使⽤FG 选择[d]，然后按I。 [d] 标签 3 设定⽇期和时间。使⽤HI 选择项⽬。使⽤FG 更改所选项⽬。使⽤FG 选择⽇期格式。 • • • 4 保存设定并退出。 • • 按i 设定照相机时钟并退回主菜单。按MENU 按钮退出菜单。基础⼊门拍摄准备⼯作 7CS S0027_Cs.indb 7 S0027_Cs.indb 7 2009/12/22 14:50:17 2009/12/22 14:50:17

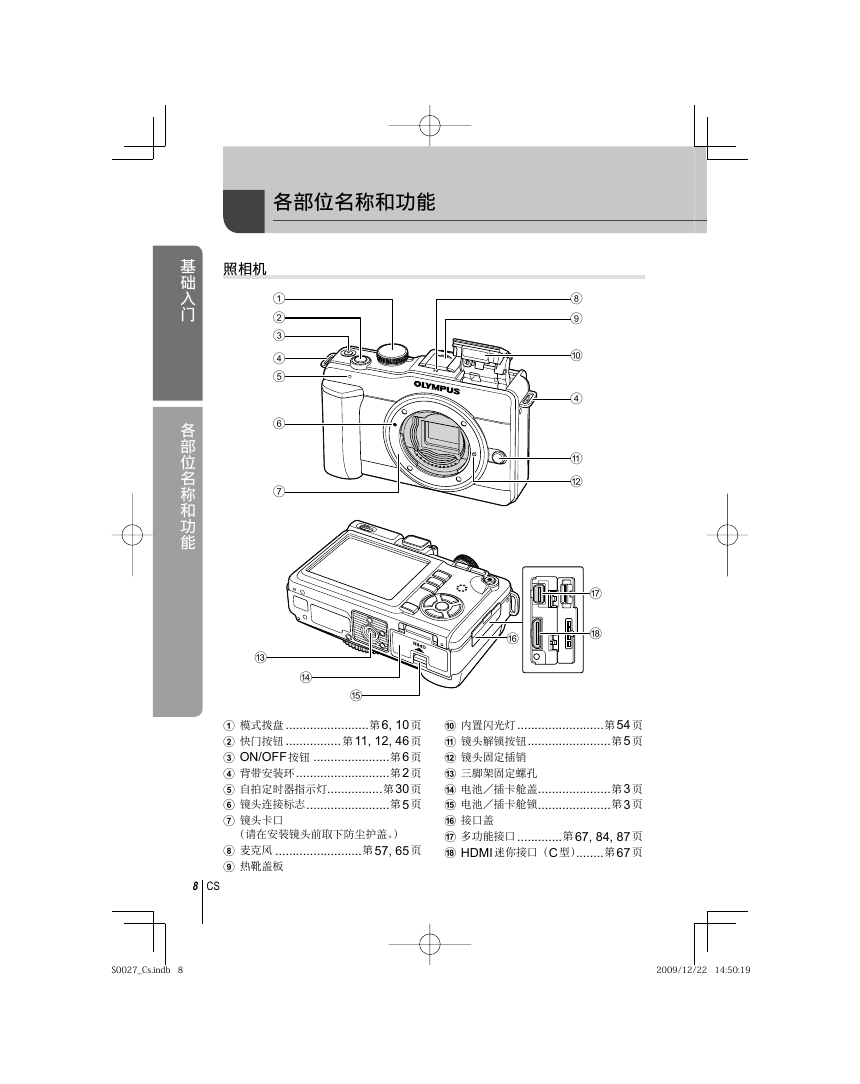

各部位名称和功能照相机 1 2 3 4 5 6 7 基础⼊门各部位名称和功能 8 9 0 4 a b g h f c d e 1 模式拨盘 ........................第6, 10 页 2 快门按钮 ................ 第11, 12, 46 页 3 ON/OFF 按钮 ......................第6 页 4 背带安装环 ...........................第2 页 5 ⾃拍定时器指⽰灯................第30 页 6 镜头连接标志 ........................第5 页 7 镜头卡⼝（请在安装镜头前取下防尘护盖。） 8 麦克风 .........................第57, 65 页 9 热靴盖板 0 内置闪光灯 .........................第54 页 a 镜头解锁按钮 ........................第5 页 b 镜头固定插销 c 三脚架固定螺孔 d 电池／插卡舱盖 .....................第3 页 e 电池／插卡舱锁 .....................第3 页 f 接⼝盖 g 多功能接⼝ .............第67, 84, 87 页 h HDMI 迷你接⼝（C 型） ........第67 页 8 CS S0027_Cs.indb 8 S0027_Cs.indb 8 2009/12/22 14:50:19 2009/12/22 14:50:19
