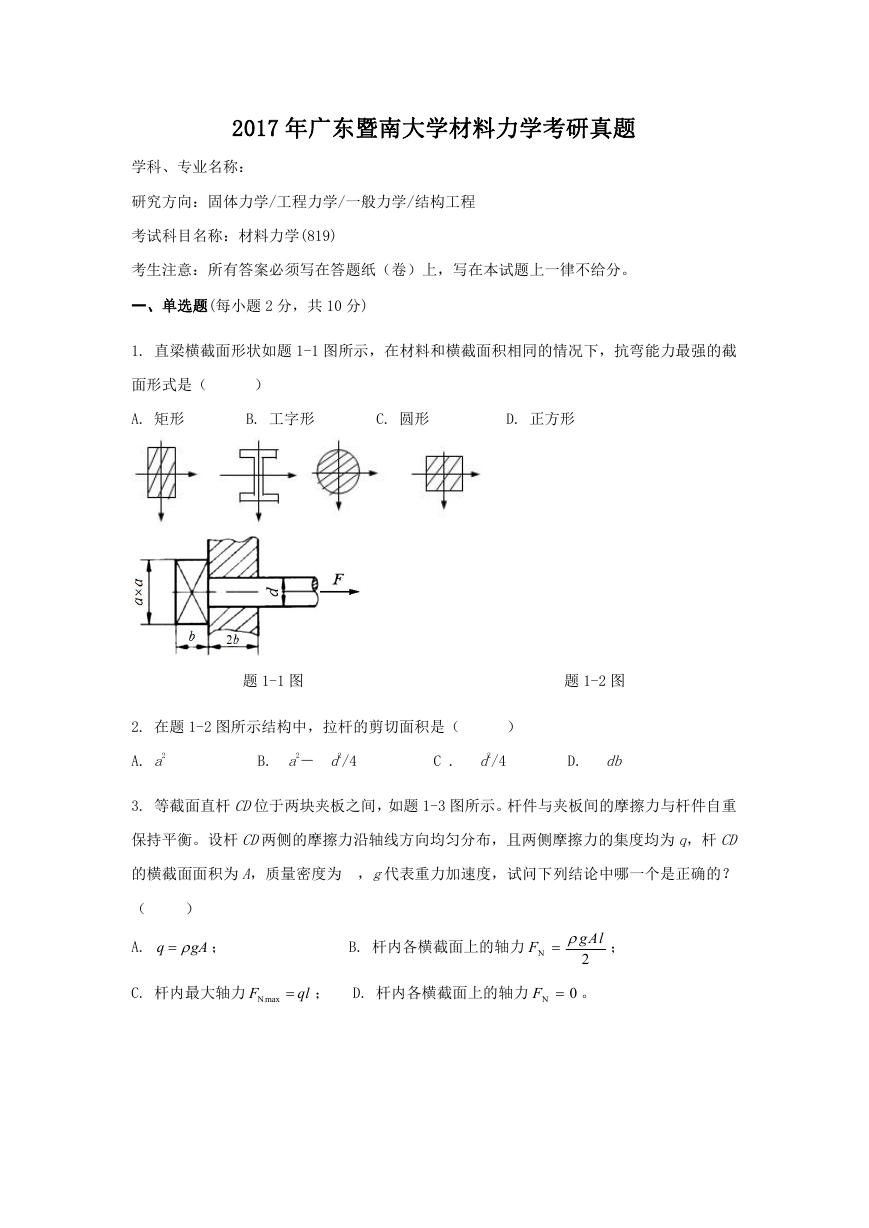

2017 年广东暨南大学材料力学考研真题
学科、专业名称:
研究方向:固体力学/工程力学/一般力学/结构工程
考试科目名称:材料力学(819)
考生注意:所有答案必须写在答题纸(卷)上,写在本试题上一律不给分。
一、单选题(每小题 2 分,共 10 分)
1. 直梁横截面形状如题 1-1 图所示,在材料和横截面积相同的情况下,抗弯能力最强的截
面形式是(
)
A. 矩形
B. 工字形
C. 圆形
D. 正方形
题 1-1 图
题 1-2 图
2. 在题 1-2 图所示结构中,拉杆的剪切面积是(
)
A. a2
B. a2- d2/4
C . d2/4
D. db
3. 等截面直杆 CD位于两块夹板之间,如题 1-3 图所示。杆件与夹板间的摩擦力与杆件自重
保持平衡。设杆 CD两侧的摩擦力沿轴线方向均匀分布,且两侧摩擦力的集度均为 q,杆 CD
的横截面面积为 A,质量密度为 ,g代表重力加速度,试问下列结论中哪一个是正确的?
(
)
A. q
gA
;
C. 杆内最大轴力 N maxF
F
B. 杆内各横截面上的轴力 N
gAl
2
;
ql ; D. 杆内各横截面上的轴力 N
F 。
0
h
b
h
h

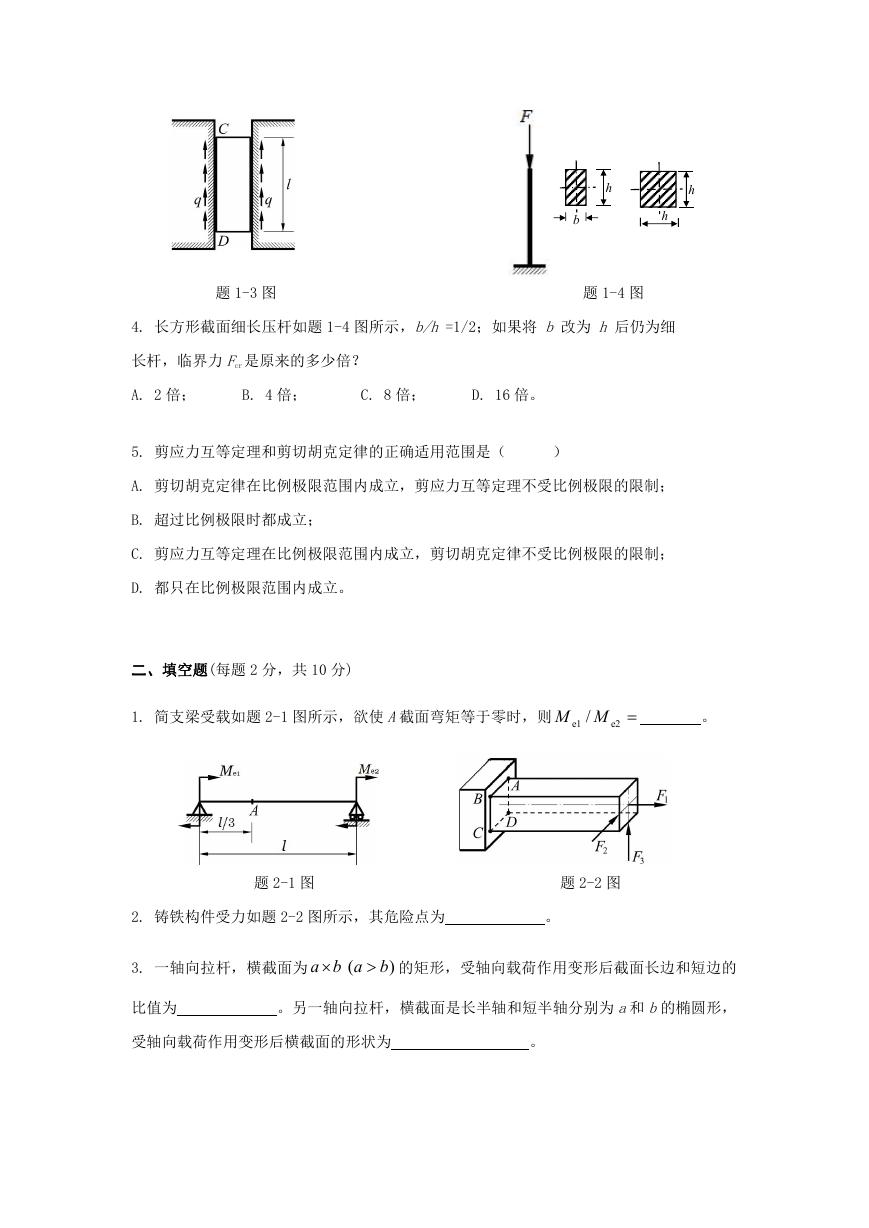

题 1-3 图
题 1-4 图
4. 长方形截面细长压杆如题 1-4 图所示,b/h =1/2;如果将 b 改为 h 后仍为细
长杆,临界力 Fcr 是原来的多少倍?
A. 2 倍;
B. 4 倍;
C. 8 倍;
D. 16 倍。
5. 剪应力互等定理和剪切胡克定律的正确适用范围是(
)
A. 剪切胡克定律在比例极限范围内成立,剪应力互等定理不受比例极限的限制;
B. 超过比例极限时都成立;
C. 剪应力互等定理在比例极限范围内成立,剪切胡克定律不受比例极限的限制;
D. 都只在比例极限范围内成立。
二、填空题(每题 2 分,共 10 分)
1. 简支梁受载如题 2-1 图所示,欲使 A截面弯矩等于零时,则
1e / MM
e2
。
题 2-1 图
题 2-2 图
2. 铸铁构件受力如题 2-2 图所示,其危险点为
。
3. 一轴向拉杆,横截面为
(
a b a
的矩形,受轴向载荷作用变形后截面长边和短边的
b
)
比值为
。另一轴向拉杆,横截面是长半轴和短半轴分别为 a和 b的椭圆形,
受轴向载荷作用变形后横截面的形状为
。

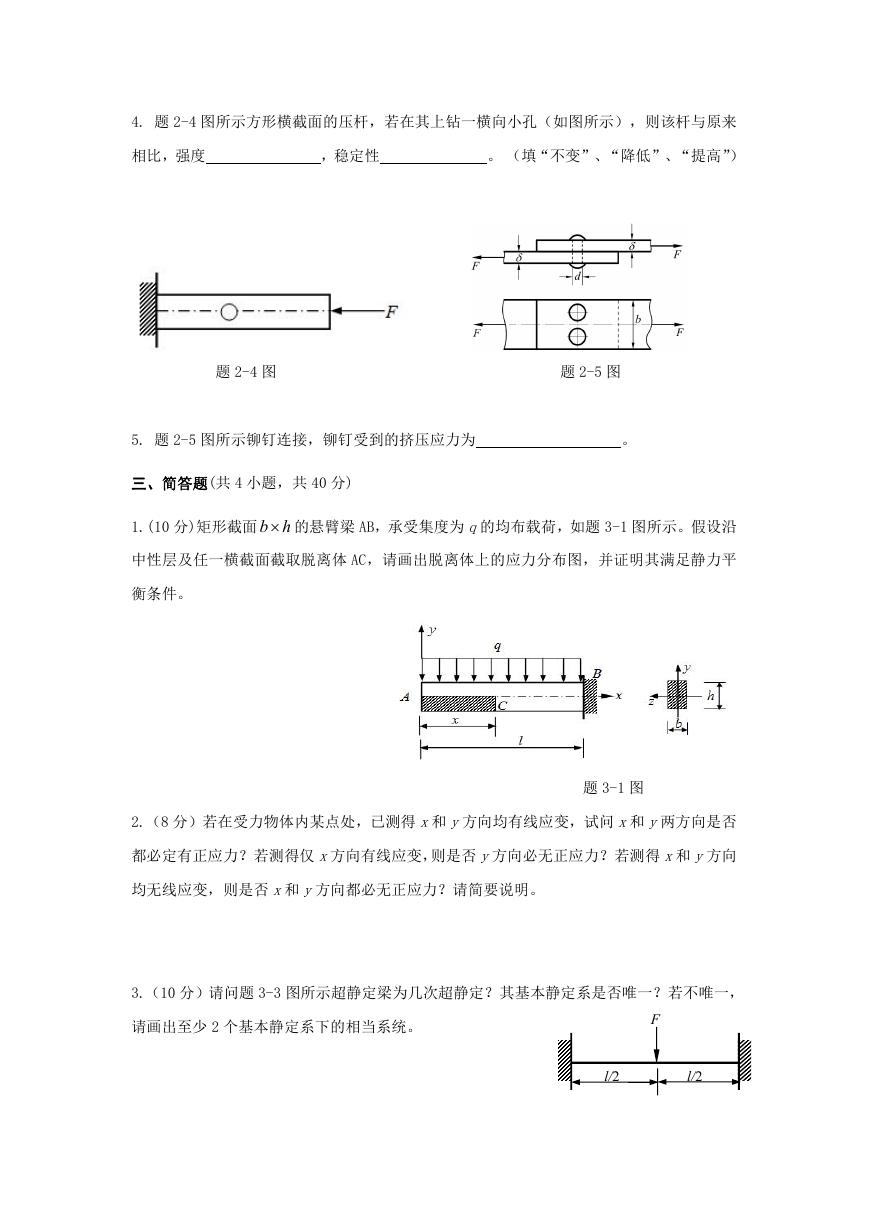

4. 题 2-4 图所示方形横截面的压杆,若在其上钻一横向小孔(如图所示),则该杆与原来
相比,强度
,稳定性
。 (填“不变”、“降低”、“提高”)
题 2-4 图
题 2-5 图
5. 题 2-5 图所示铆钉连接,铆钉受到的挤压应力为
。
三、简答题(共 4 小题,共 40 分)
1.(10 分)矩形截面b h 的悬臂梁 AB,承受集度为 q的均布载荷,如题 3-1 图所示。假设沿
中性层及任一横截面截取脱离体 AC,请画出脱离体上的应力分布图,并证明其满足静力平
衡条件。
2.(8 分)若在受力物体内某点处,已测得 x和 y方向均有线应变,试问 x和 y两方向是否
都必定有正应力?若测得仅 x方向有线应变,则是否 y方向必无正应力?若测得 x和 y方向
均无线应变,则是否 x和 y方向都必无正应力?请简要说明。
题 3-1 图
3.(10 分)请问题 3-3 图所示超静定梁为几次超静定?其基本静定系是否唯一?若不唯一,
请画出至少 2 个基本静定系下的相当系统。
F
l/2
l/2

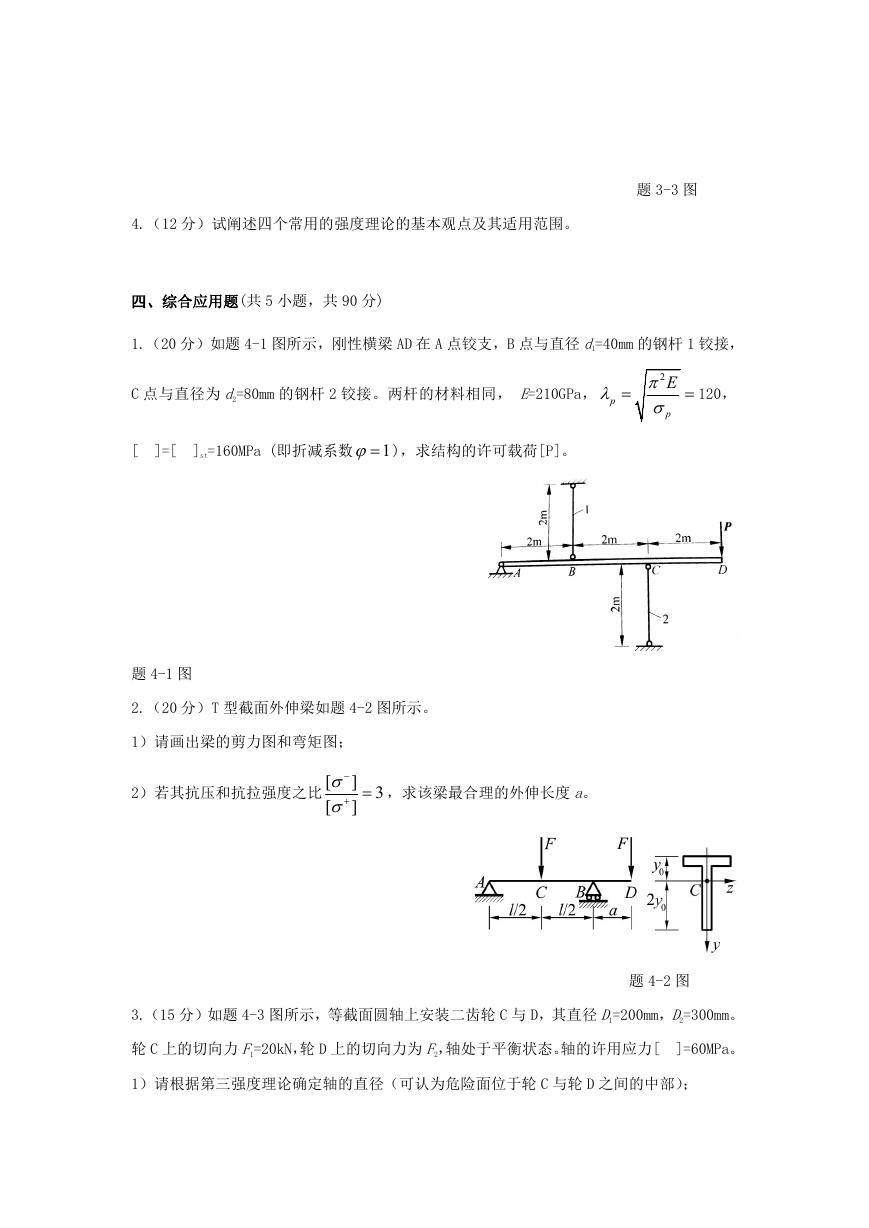

4.(12 分)试阐述四个常用的强度理论的基本观点及其适用范围。
题 3-3 图
四、综合应用题(共 5 小题,共 90 分)
1.(20 分)如题 4-1 图所示,刚性横梁 AD 在 A 点铰支,B 点与直径 d1=40mm 的钢杆 1 铰接,
C 点与直径为 d2=80mm 的钢杆 2 铰接。两杆的材料相同, E=210GPa,
p
2
E
p
120,
[
]=[
]st=160MPa (即折减系数 1 ),求结构的许可载荷[P]。
题 4-1 图
2.(20 分)T 型截面外伸梁如题 4-2 图所示。
1)请画出梁的剪力图和弯矩图;
2)若其抗压和抗拉强度之比
[
[
]
,求该梁最合理的外伸长度 a。
]
3

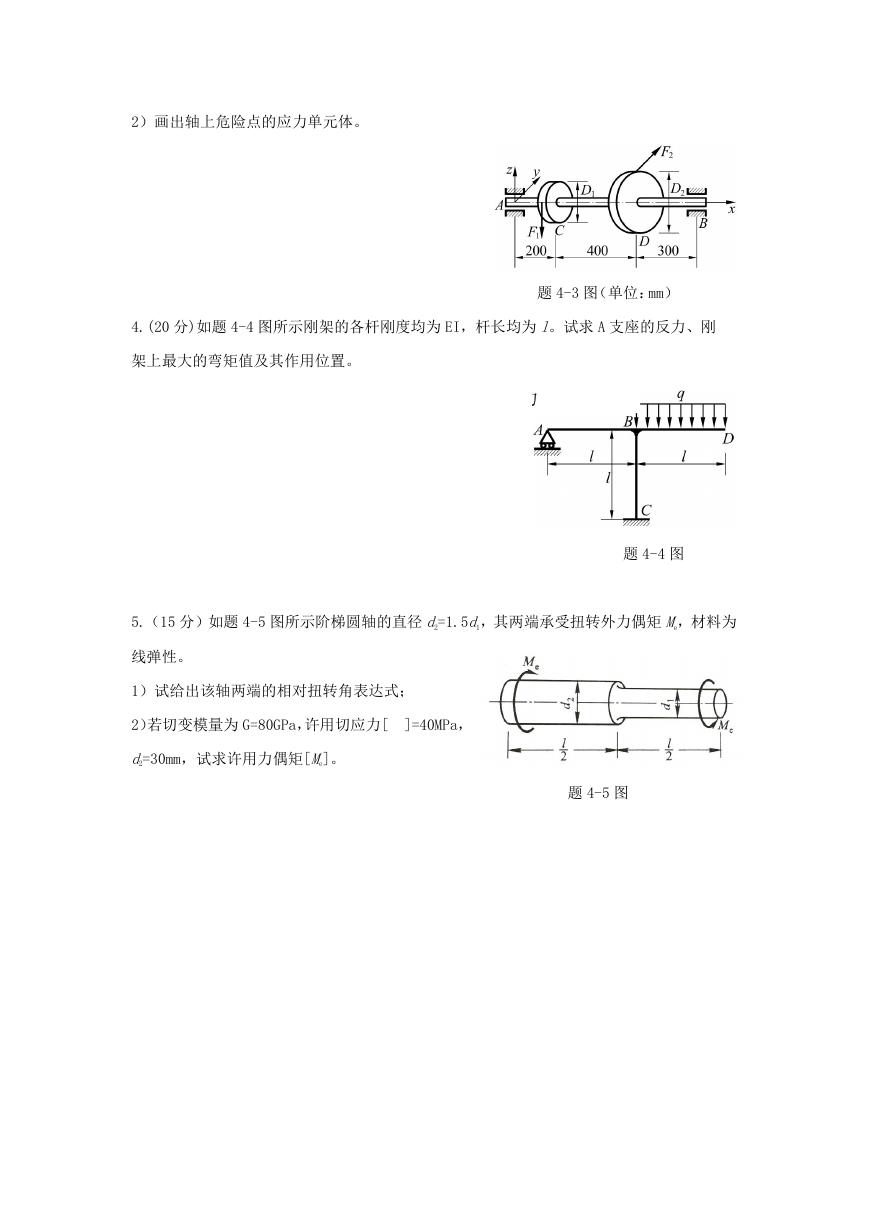

3.(15 分)如题 4-3 图所示,等截面圆轴上安装二齿轮 C 与 D,其直径 D1=200mm,D2=300mm。
轮 C 上的切向力 F1=20kN,轮 D 上的切向力为 F2,轴处于平衡状态。轴的许用应力[
]=60MPa。
1)请根据第三强度理论确定轴的直径(可认为危险面位于轮 C 与轮 D 之间的中部);
题 4-2 图
2)画出轴上危险点的应力单元体。
4.(20 分)如题 4-4 图所示刚架的各杆刚度均为 EI,杆长均为 l。试求 A 支座的反力、刚
架上最大的弯矩值及其作用位置。
题 4-3 图(单位:mm)
题 4-4 图
5.(15 分)如题 4-5 图所示阶梯圆轴的直径 d2=1.5d1,其两端承受扭转外力偶矩 Me,材料为
线弹性。
1)试给出该轴两端的相对扭转角表达式;
2)若切变模量为 G=80GPa,许用切应力[
]=40MPa,
d2=30mm,试求许用力偶矩[Me]。
题 4-5 图
