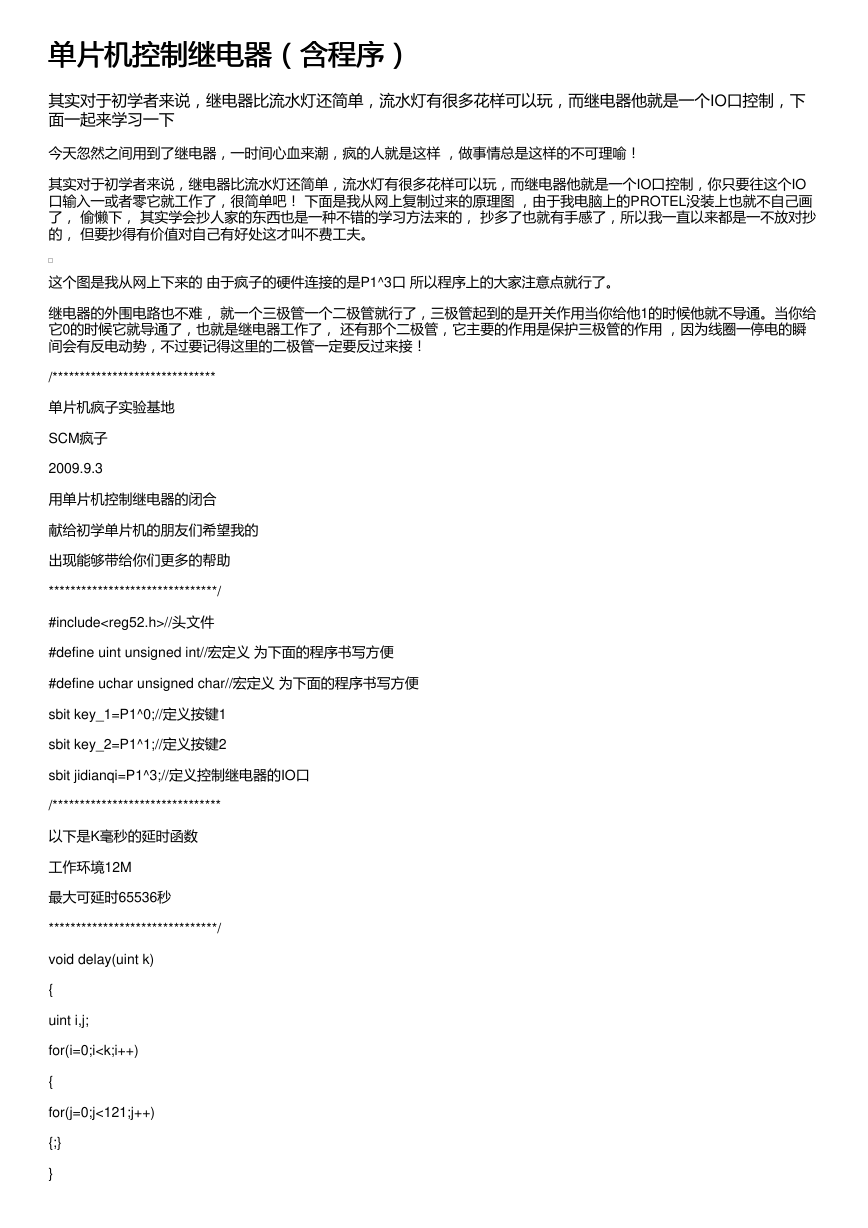

单片机控制继电器（含程序） 单片机控制继电器（含程序） 其实对于初学者来说，继电器比流水灯还简单，流水灯有很多花样可以玩，而继电器他就是一个IO口控制，下 面一起来学习一下 今天忽然之间用到了继电器，一时间心血来潮，疯的人就是这样 ，做事情总是这样的不可理喻！ 其实对于初学者来说，继电器比流水灯还简单，流水灯有很多花样可以玩，而继电器他就是一个IO口控制，你只要往这个IO 口输入一或者零它就工作了，很简单吧！ 下面是我从网上复制过来的原理图 ，由于我电脑上的PROTEL没装上也就不自己画 了， 偷懒下， 其实学会抄人家的东西也是一种不错的学习方法来的， 抄多了也就有手感了，所以我一直以来都是一不放对抄 的， 但要抄得有价值对自己有好处这才叫不费工夫。 这个图是我从网上下来的 由于疯子的硬件连接的是P1^3口 所以程序上的大家注意点就行了。 继电器的外围电路也不难， 就一个三极管一个二极管就行了，三极管起到的是开关作用当你给他1的时候他就不导通。当你给 它0的时候它就导通了，也就是继电器工作了， 还有那个二极管，它主要的作用是保护三极管的作用 ，因为线圈一停电的瞬 间会有反电动势，不过要记得这里的二极管一定要反过来接！ /****************************** 单片机疯子实验基地 SCM疯子 2009.9.3 用单片机控制继电器的闭合 献给初学单片机的朋友们希望我的 出现能够带给你们更多的帮助 *******************************/ #include//头文件 #define uint unsigned int//宏定义 为下面的程序书写方便 #define uchar unsigned char//宏定义 为下面的程序书写方便 sbit key_1=P1^0;//定义按键1 sbit key_2=P1^1;//定义按键2 sbit jidianqi=P1^3;//定义控制继电器的IO口 /******************************* 以下是K毫秒的延时函数 工作环境12M 最大可延时65536秒 *******************************/ void delay(uint k) { uint i,j; for(i=0;i

} /**********主函数*************/ void main() { if(!key_1)//判断key_1按键是否有按下 { delay(10);//延时10毫秒再判断，此句是为了消除按键的抖动效应 if(!key_1)//重新判断key_1按键是否有按下 ，如果有按下了 就执行括号里面的内容 { jidianqi=0;//让变量jidianqi为0，启动继电器工作 } } if(!key_2) //判断key_2按键是否有按下 { delay(10);//延时10毫秒再判断，此句是为了消除按键的抖动效应 if(!key_2)//重新判断key_2按键是否有按下 ，如果有按下了 就执行括号里面的内容 { jidianqi=1;//让变量jidianqi为1，关闭继电器工作 } } }
