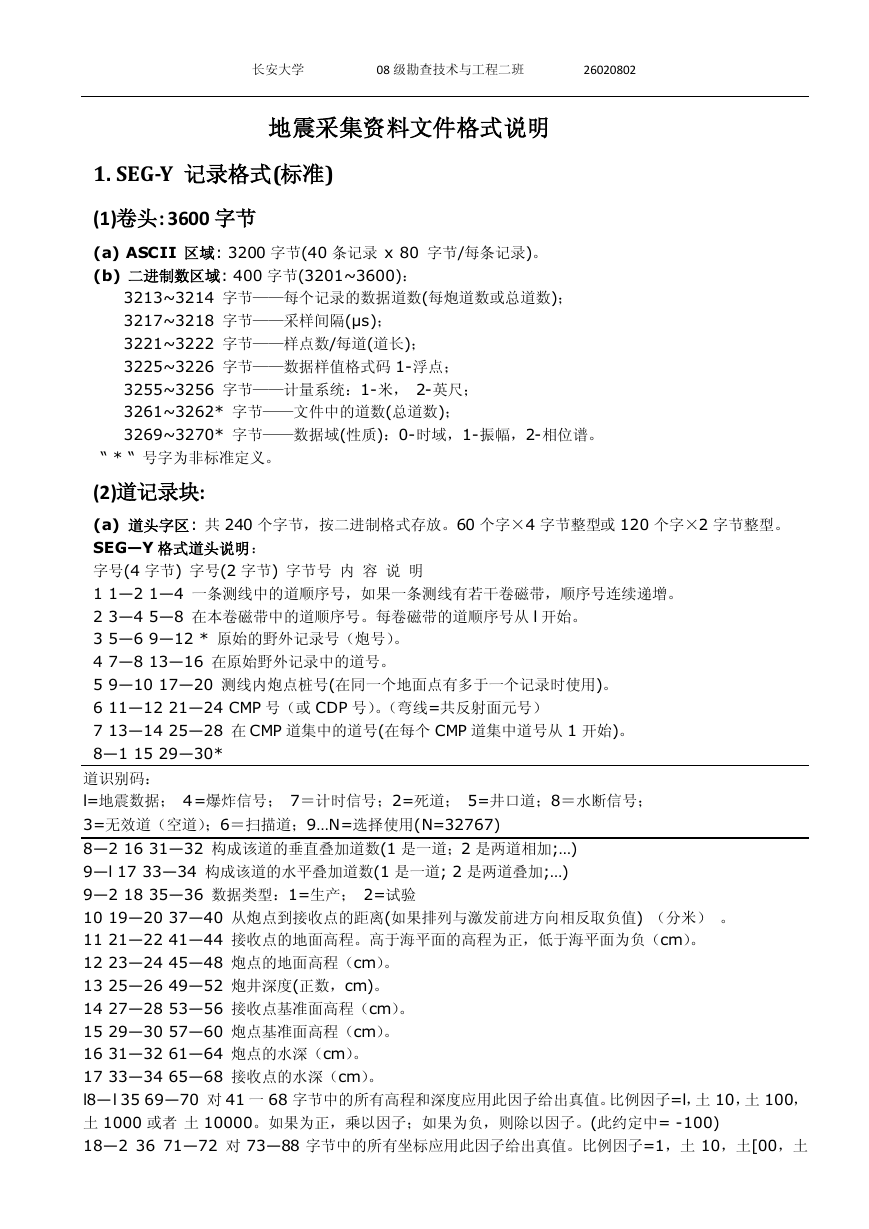

    长安大学 08 级勘查技术与工程二班 26020802 地震采集资料文件格式说明 1. SEG-Y 记录格式(标准) (1)卷头: 3600 字节 (a) ASCII 区域: 3200 字节(40 条记录 x 80 字节/每条记录)。 (b) 二进制数区域: 400 字节(3201~3600)： 3213~3214 字节——每个记录的数据道数(每炮道数或总道数)； 3217~3218 字节——采样间隔(μs)； 3221~3222 字节——样点数/每道(道长)； 3225~3226 字节——数据样值格式码 1-浮点； 3255~3256 字节——计量系统：1-米， 2-英尺； 3261~3262* 字节——文件中的道数(总道数)； 3269~3270* 字节——数据域(性质)：0-时域，1-振幅，2-相位谱。 “ * “ 号字为非标准定义。 (2)道记录块: (a) 道头字区: 共 240 个字节，按二进制格式存放。60 个字×4 字节整型或 120 个字×2 字节整型。 SEG—Y 格式道头说明： 字号(4 字节) 字号(2 字节) 字节号 内 容 说 明 1 1—2 1—4 一条测线中的道顺序号，如果一条测线有若干卷磁带，顺序号连续递增。 2 3—4 5—8 在本卷磁带中的道顺序号。每卷磁带的道顺序号从 l 开始。 3 5—6 9—12 * 原始的野外记录号（炮号）。 4 7—8 13—16 在原始野外记录中的道号。 5 9—10 17—20 测线内炮点桩号(在同一个地面点有多于一个记录时使用)。 6 11—12 21—24 CMP 号（或 CDP 号）。（弯线=共反射面元号） 7 13—14 25—28 在 CMP 道集中的道号(在每个 CMP 道集中道号从 1 开始)。 8—1 15 29—30* 道识别码： l=地震数据； 4=爆炸信号； 7＝计时信号；2=死道； 5=井口道；8＝水断信号； 3=无效道（空道）；6＝扫描道；9…N=选择使用(N=32767) 8—2 16 31—32 构成该道的垂直叠加道数(1 是一道；2 是两道相加;…) 9—l 17 33—34 构成该道的水平叠加道数(1 是一道; 2 是两道叠加;…) 9—2 18 35—36 数据类型：1=生产； 2=试验 10 19—20 37—40 从炮点到接收点的距离(如果排列与激发前进方向相反取负值) （分米） 。 11 21—22 41—44 接收点的地面高程。高于海平面的高程为正，低于海平面为负（cm）。 12 23—24 45—48 炮点的地面高程（cm）。 13 25—26 49—52 炮井深度(正数，cm)。 14 27—28 53—56 接收点基准面高程（cm）。 15 29—30 57—60 炮点基准面高程（cm）。 16 31—32 61—64 炮点的水深（cm）。 17 33—34 65—68 接收点的水深（cm）。 l8—l 35 69—70 对 41 一 68 字节中的所有高程和深度应用此因子给出真值。比例因子=l，土 10，土 100， 土 1000 或者 土 10000。如果为正，乘以因子；如果为负，则除以因子。(此约定中= -100) 18—2 36 71—72 对 73—88 字节中的所有坐标应用此因子给出真值。比例因子=1，土 10，土[00，土

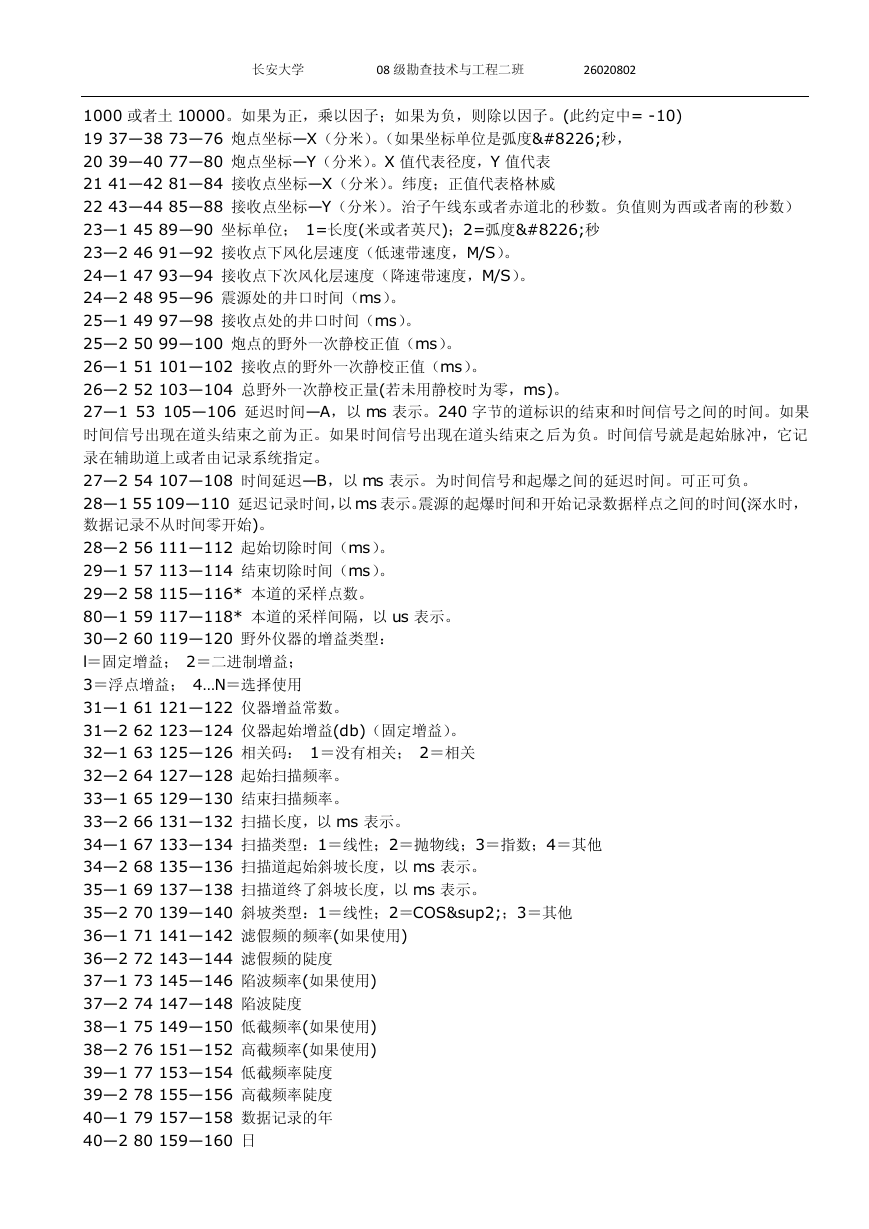

    长安大学 08 级勘查技术与工程二班 26020802 1000 或者土 10000。如果为正，乘以因子；如果为负，则除以因子。(此约定中= -10) 19 37—38 73—76 炮点坐标—X（分米）。（如果坐标单位是弧度•秒， 20 39—40 77—80 炮点坐标—Y（分米）。X 值代表径度，Y 值代表 21 41—42 81—84 接收点坐标—X（分米）。纬度；正值代表格林威 22 43—44 85—88 接收点坐标—Y（分米）。治子午线东或者赤道北的秒数。负值则为西或者南的秒数） 23—1 45 89—90 坐标单位； 1=长度(米或者英尺)；2=弧度•秒 23—2 46 91—92 接收点下风化层速度（低速带速度，M/S）。 24—1 47 93—94 接收点下次风化层速度（降速带速度，M/S）。 24—2 48 95—96 震源处的井口时间（ms）。 25—1 49 97—98 接收点处的井口时间（ms）。 25—2 50 99—100 炮点的野外一次静校正值（ms）。 26—1 51 101—102 接收点的野外一次静校正值（ms）。 26—2 52 103—104 总野外一次静校正量(若未用静校时为零，ms)。 27—1 53 105—106 延迟时间—A，以 ms 表示。240 字节的道标识的结束和时间信号之间的时间。如果 时间信号出现在道头结束之前为正。如果时间信号出现在道头结束之后为负。时间信号就是起始脉冲，它记 录在辅助道上或者由记录系统指定。 27—2 54 107—108 时间延迟—B，以 ms 表示。为时间信号和起爆之间的延迟时间。可正可负。 28—1 55 109—110 延迟记录时间，以 ms 表示。震源的起爆时间和开始记录数据样点之间的时间(深水时， 数据记录不从时间零开始)。 28—2 56 111—112 起始切除时间（ms）。 29—1 57 113—114 结束切除时间（ms）。 29—2 58 115—116* 本道的采样点数。 80—1 59 117—118* 本道的采样间隔，以 us 表示。 30—2 60 119—120 野外仪器的增益类型： l＝固定增益； 2＝二进制增益； 3＝浮点增益； 4…N＝选择使用 31—1 61 121—122 仪器增益常数。 31—2 62 123—124 仪器起始增益(db)（固定增益）。 32—1 63 125—126 相关码： 1＝没有相关； 2＝相关 32—2 64 127—128 起始扫描频率。 33—1 65 129—130 结束扫描频率。 33—2 66 131—132 扫描长度，以 ms 表示。 34—1 67 133—134 扫描类型：1＝线性；2＝抛物线；3＝指数；4＝其他 34—2 68 135—136 扫描道起始斜坡长度，以 ms 表示。 35—1 69 137—138 扫描道终了斜坡长度，以 ms 表示。 35—2 70 139—140 斜坡类型：1＝线性；2＝COS²；3＝其他 36—1 71 141—142 滤假频的频率(如果使用) 36—2 72 143—144 滤假频的陡度 37—1 73 145—146 陷波频率(如果使用) 37—2 74 147—148 陷波陡度 38—1 75 149—150 低截频率(如果使用) 38—2 76 151—152 高截频率(如果使用) 39—1 77 153—154 低截频率陡度 39—2 78 155—156 高截频率陡度 40—1 79 157—158 数据记录的年 40—2 80 159—160 日

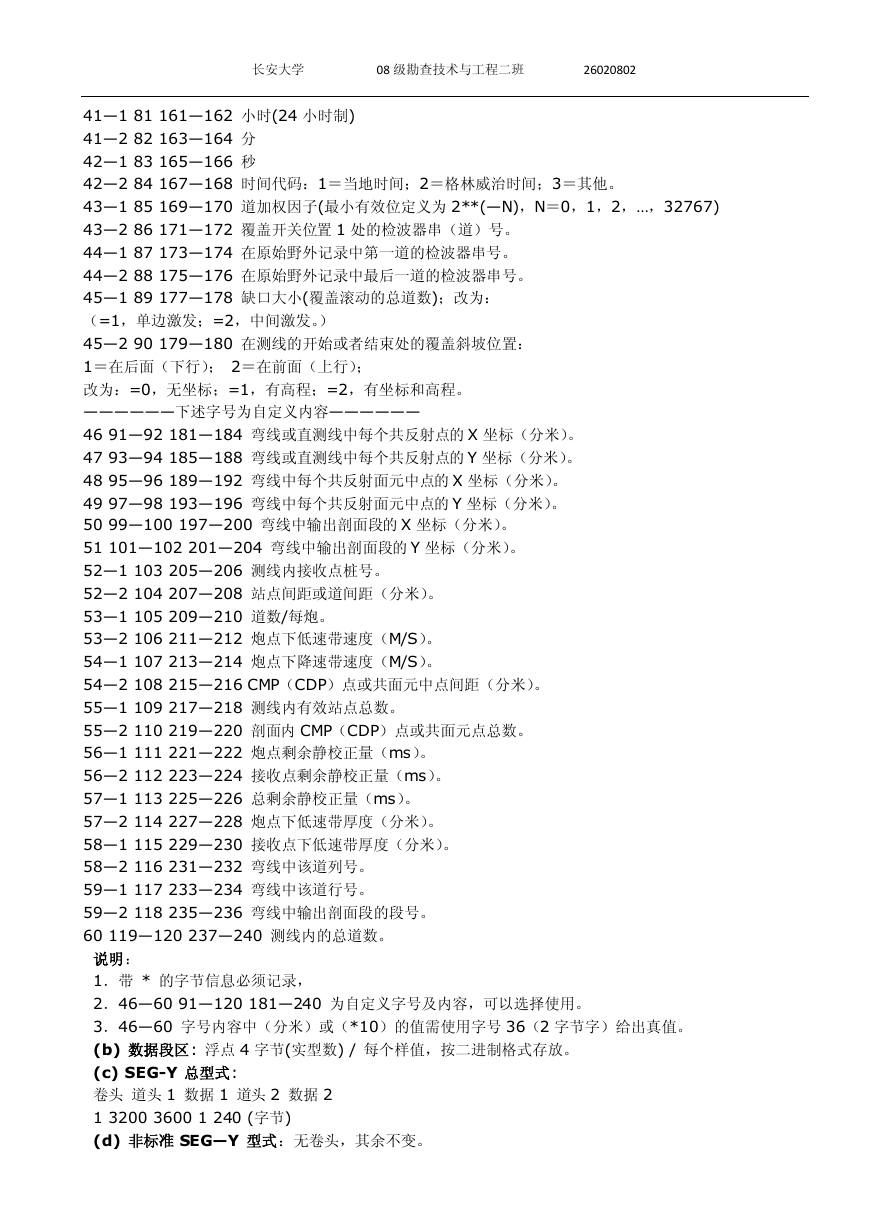

    长安大学 08 级勘查技术与工程二班 26020802 41—1 81 161—162 小时(24 小时制) 41—2 82 163—164 分 42—1 83 165—166 秒 42—2 84 167—168 时间代码：1＝当地时间；2＝格林威治时间；3＝其他。 43—1 85 169—170 道加权因子(最小有效位定义为 2**(—N)，N＝0，1，2，…，32767) 43—2 86 171—172 覆盖开关位置 1 处的检波器串（道）号。 44—1 87 173—174 在原始野外记录中第一道的检波器串号。 44—2 88 175—176 在原始野外记录中最后一道的检波器串号。 45—1 89 177—178 缺口大小(覆盖滚动的总道数)；改为： （=1，单边激发；=2，中间激发。） 45—2 90 179—180 在测线的开始或者结束处的覆盖斜坡位置： 1＝在后面（下行）； 2＝在前面（上行）； 改为：=0，无坐标；=1，有高程；=2，有坐标和高程。 ——————下述字号为自定义内容—————— 46 91—92 181—184 弯线或直测线中每个共反射点的 X 坐标（分米）。 47 93—94 185—188 弯线或直测线中每个共反射点的 Y 坐标（分米）。 48 95—96 189—192 弯线中每个共反射面元中点的 X 坐标（分米）。 49 97—98 193—196 弯线中每个共反射面元中点的 Y 坐标（分米）。 50 99—100 197—200 弯线中输出剖面段的 X 坐标（分米）。 51 101—102 201—204 弯线中输出剖面段的 Y 坐标（分米）。 52—1 103 205—206 测线内接收点桩号。 52—2 104 207—208 站点间距或道间距（分米）。 53—1 105 209—210 道数/每炮。 53—2 106 211—212 炮点下低速带速度（M/S）。 54—1 107 213—214 炮点下降速带速度（M/S）。 54—2 108 215—216 CMP（CDP）点或共面元中点间距（分米）。 55—1 109 217—218 测线内有效站点总数。 55—2 110 219—220 剖面内 CMP（CDP）点或共面元点总数。 56—1 111 221—222 炮点剩余静校正量（ms）。 56—2 112 223—224 接收点剩余静校正量（ms）。 57—1 113 225—226 总剩余静校正量（ms）。 57—2 114 227—228 炮点下低速带厚度（分米）。 58—1 115 229—230 接收点下低速带厚度（分米）。 58—2 116 231—232 弯线中该道列号。 59—1 117 233—234 弯线中该道行号。 59—2 118 235—236 弯线中输出剖面段的段号。 60 119—120 237—240 测线内的总道数。 说明： 1．带 * 的字节信息必须记录， 2．46—60 91—120 181—240 为自定义字号及内容，可以选择使用。 3．46—60 字号内容中（分米）或（*10）的值需使用字号 36（2 字节字）给出真值。 (b) 数据段区: 浮点 4 字节(实型数) / 每个样值，按二进制格式存放。 (c) SEG-Y 总型式: 卷头 道头 1 数据 1 道头 2 数据 2 1 3200 3600 1 240 (字节) (d) 非标准 SEG—Y 型式：无卷头，其余不变。
    长安大学 08 级勘查技术与工程二班 26020802 道头 1 数据 1 道头 2 数据 2 1 240 （字节） 2. SEG—2 记录格式： 格式结构如下: 炮 头 位置（Byte） 从 0 开始 内容 说明 0—1 3a55H 炮头标识 2—3 9905H 版本号 4—5 M M=道头指针尺寸=道数×4 6—7 可为 1、2、3…或 24 道数(实际存盘道数)（道数/每炮） 8 1 串结束符尺寸 9 0 第一个串结束符 10 0 第二个串结束符 11 1 换行符尺寸 12 0aH 第一个换行符 13 0 第二个换行符 14—31 0…0 保留 32—35 P1 P1=道头 1 指针 36—39 P2 P2=道头 2 指针 …… …… Pn Pn=道头 n 指针 32+M …… M 字符串 1 字符串 2 …… 字符串 Z 此部分包括采集日期、采集时间、前放增益、炮点间隔、首桩号、尾桩号等内容(ASCII 码) 道 头 位置（Byte） 道头 1 从 P1 开始 道头 2 从 P2 开始 …… 内容 说明 0—1 4422H 道头标识 2—3 X1 （X2 ……） X1=道头 1 尺寸 （X2=道头 2 尺寸 ……） 4—7 Y×4 数据段长度（样点数/道×4 Bytes） 8—11 Y Y=样点数/道 12 2 数据段格式码（32 位定点数） 13—31 0…0 保留 32 X 字符串 1

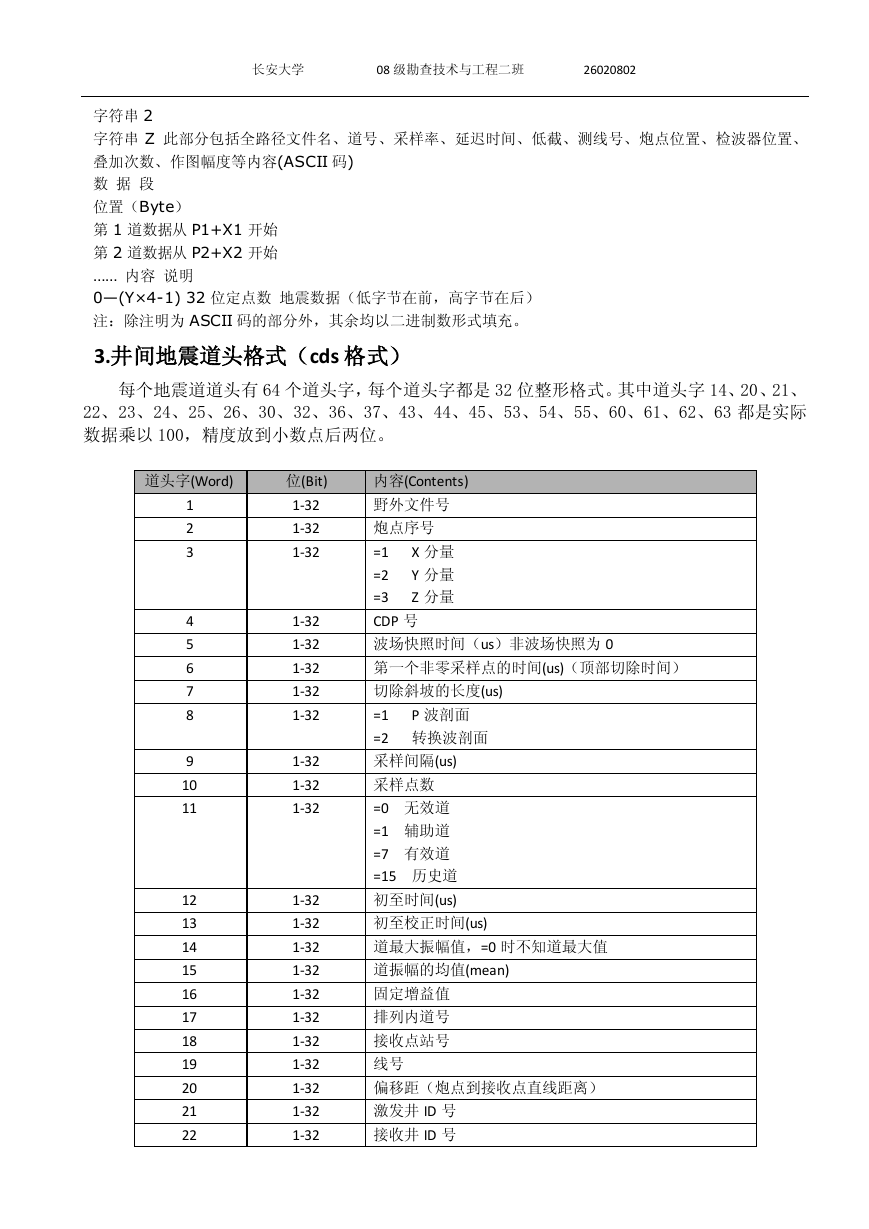

    长安大学 08 级勘查技术与工程二班 26020802 字符串 2 字符串 Z 此部分包括全路径文件名、道号、采样率、延迟时间、低截、测线号、炮点位置、检波器位置、 叠加次数、作图幅度等内容(ASCII 码) 数 据 段 位置（Byte） 第 1 道数据从 P1+X1 开始 第 2 道数据从 P2+X2 开始 …… 内容 说明 0—(Y×4-1) 32 位定点数 地震数据（低字节在前，高字节在后） 注：除注明为 ASCII 码的部分外，其余均以二进制数形式填充。 3.井间地震道头格式（cds 格式） 每个地震道道头有 64 个道头字，每个道头字都是 32 位整形格式。其中道头字 14、20、21、 22、23、24、25、26、30、32、36、37、43、44、45、53、54、55、60、61、62、63 都是实际 数据乘以 100，精度放到小数点后两位。 道头字(Word) 位(Bit) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 内容(Contents) 野外文件号 炮点序号 =1 X 分量 =2 Y 分量 =3 Z 分量 CDP 号 波场快照时间（us）非波场快照为 0 第一个非零采样点的时间(us)（顶部切除时间） 切除斜坡的长度(us) =1 P 波剖面 =2 转换波剖面 采样间隔(us) 采样点数 =0 无效道 =1 辅助道 =7 有效道 =15 历史道 初至时间(us) 初至校正时间(us) 道最大振幅值，=0 时不知道最大值 道振幅的均值(mean) 固定增益值 排列内道号 接收点站号 线号 偏移距（炮点到接收点直线距离） 激发井 ID 号 接收井 ID 号
    长安大学 08 级勘查技术与工程二班 26020802 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 1-32 激发井口补心海拔（除以 w64 单位米） 接收井口补心海拔（除以 w64 单位米） 基准面海拔（零时刻对应的海拔高度）（除以 w64 单位米） 炮点测量深度（除以 w64 单位米） 接收点测量深度（除以 w64 单位米） 炮点垂直深度（除以 w64 单位米） 接收点垂直深度（除以 w64 单位米） 共面元道集内道序号 面元长度（连井线方向）（除以 w64 单位米） 面元宽度（连井线垂直方向）（除以 w64 单位米） 偏离面元中心 x 方向（连井线方向）距离（除以 w64 单 位米） 偏离面元中心 y 方向（连井线方向）距离（除以 w64 单 位米） 接收点 X 坐标 接收点 Y 坐标 激发点 X 坐标 激发点 Y 坐标 CDP 的 X 坐标（除以 w64 单位米） CDP 的 Y 坐标（除以 w64 单位米） CDP 的覆盖次数 炮井井中炮点处的方位角(除以 w64 单位度) 炮井井中炮点处的倾角(除以 w64 单位度) 接收井井中接收点处的方位角(除以 w64 单位度) 接收井井中接收点处的倾角(除以 w64 单位度) 偏振的方位角(除以 w64 单位度) 偏振的倾角(除以 w64 单位度) 接收点静校正量(us) 炮点静校正量(us) CDP 点静校正量(us) 道应用的总的静校正量(us) 道时移累计值(us)（正值下移，负值上移） 浮点数据倍数（默认为 1000） 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64
