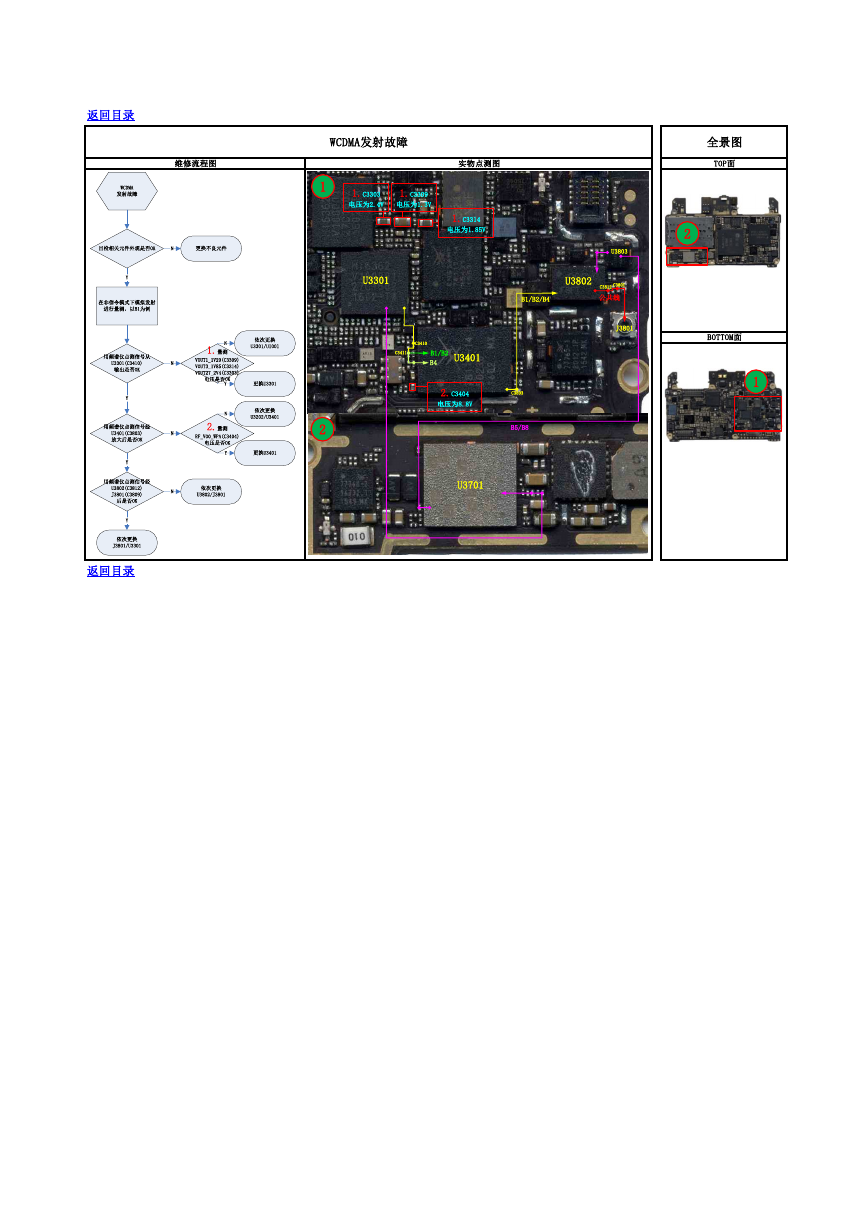

返回目录 维修流程图 实物点测图 WCDMA发射故障 全景图 TOP面 1 1.C3303 电压为2.4V 1.C3309 电压为1.3V 1.C3314 电压为1.85V 2 U3803 U3301 U3802 C3812 C3801 公共线 B1/B2/B4 J3801 BOTTOM面 1 C3410 C3411 B1/B2 B4 U3401 2.C3404 电压为8.8V C3803 B5/B8 U3701 2 返回目录 WCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B1为例用频谱仪点测信号从U3301(C3410)输出是否OK1.量测VOUT1_1V29(C3309)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U3301/U1001NYY更换U3301NNY用频谱仪点测信号经U3401(C3803)放大后是否OKNY用频谱仪点测信号经U3802(C3812)J3801(C3809)后是否OK依次更换U3802/J3801N依次更换J3801/U3301Y2.量测RF_VO0_WPA(C3404)电压是否OK依次更换U3202/U3401更换U3401NY
