lm358中文资料引脚功能应用电路（组图)

lm358 中文资料引脚功能应用电路（组图) 2010-01-06 11:05:13 作者：来源：互联网浏览次数：626 文字大小：【大】【中】【小】简介：相关下载：lm358 中文资料 pdf，lm358 双运算放大器电路的典型应用，lm358 应用电路——抽油烟机自动控制器电路， lm358 中文资料引脚功能应用电路（组图) ... 关键字：lm358 相关下载：lm358 中文资料 pdf，lm358 双运算放大器电路的典型应用，lm358 应用电路——抽油烟机自动控制器电路， lm358 中文资料引脚功能应用电路（组图) 图 1 DIP 塑封引脚图引脚功能

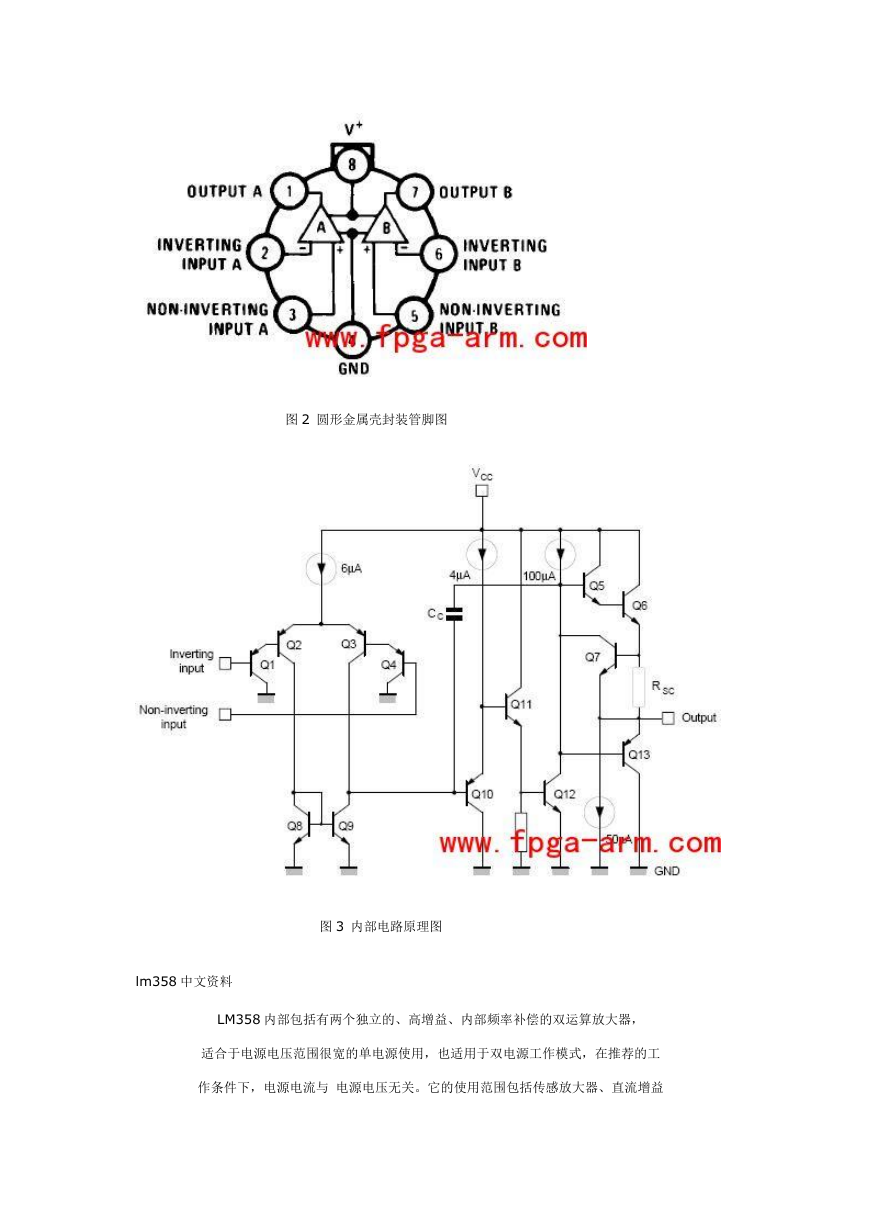

图 2 圆形金属壳封装管脚图图 3 内部电路原理图 lm358 中文资料 LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益

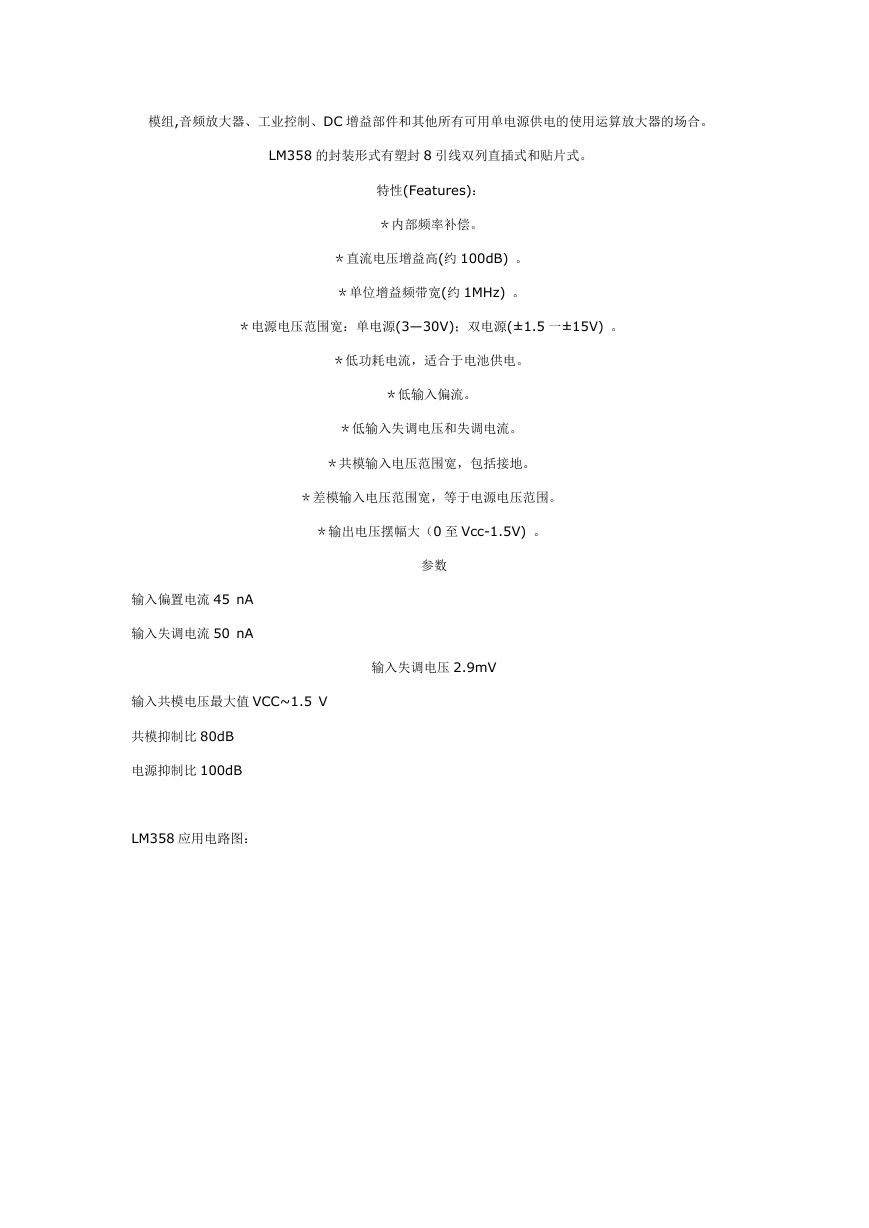

模组,音频放大器、工业控制、DC 增益部件和其他所有可用单电源供电的使用运算放大器的场合。 LM358 的封装形式有塑封 8 引线双列直插式和贴片式。特性(Features)：＊内部频率补偿。＊直流电压增益高(约 100dB) 。＊单位增益频带宽(约 1MHz) 。＊电源电压范围宽：单电源(3—30V)；双电源(±1.5 一±15V) 。＊低功耗电流，适合于电池供电。＊低输入偏流。＊低输入失调电压和失调电流。＊共模输入电压范围宽，包括接地。＊差模输入电压范围宽，等于电源电压范围。＊输出电压摆幅大（0 至 Vcc-1.5V) 。参数输入失调电压 2.9mV 输入偏置电流 45 nA 输入失调电流 50 nA 输入共模电压最大值 VCC~1.5 V 共模抑制比 80dB 电源抑制比 100dB LM358 应用电路图：

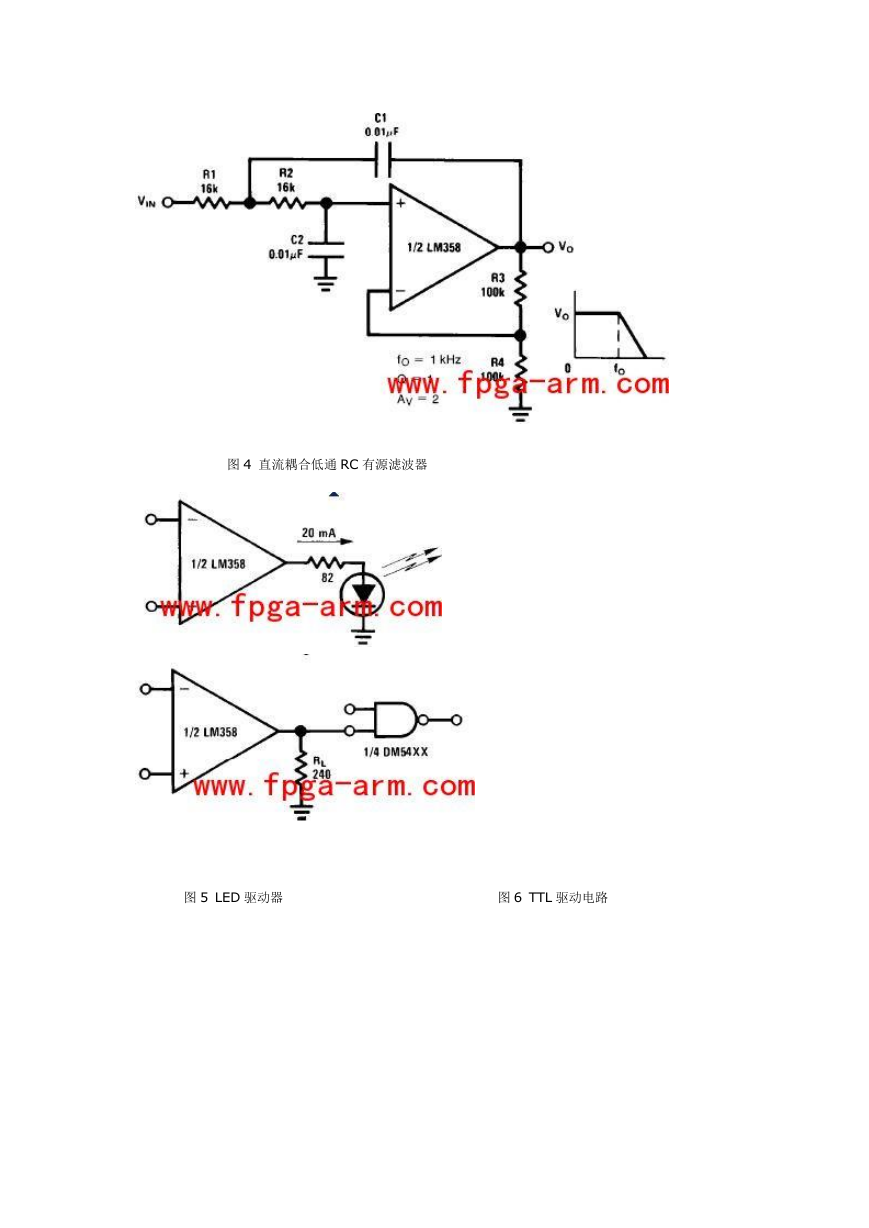

图 4 直流耦合低通 RC 有源滤波器图 5 LED 驱动器图 6 TTL 驱动电路

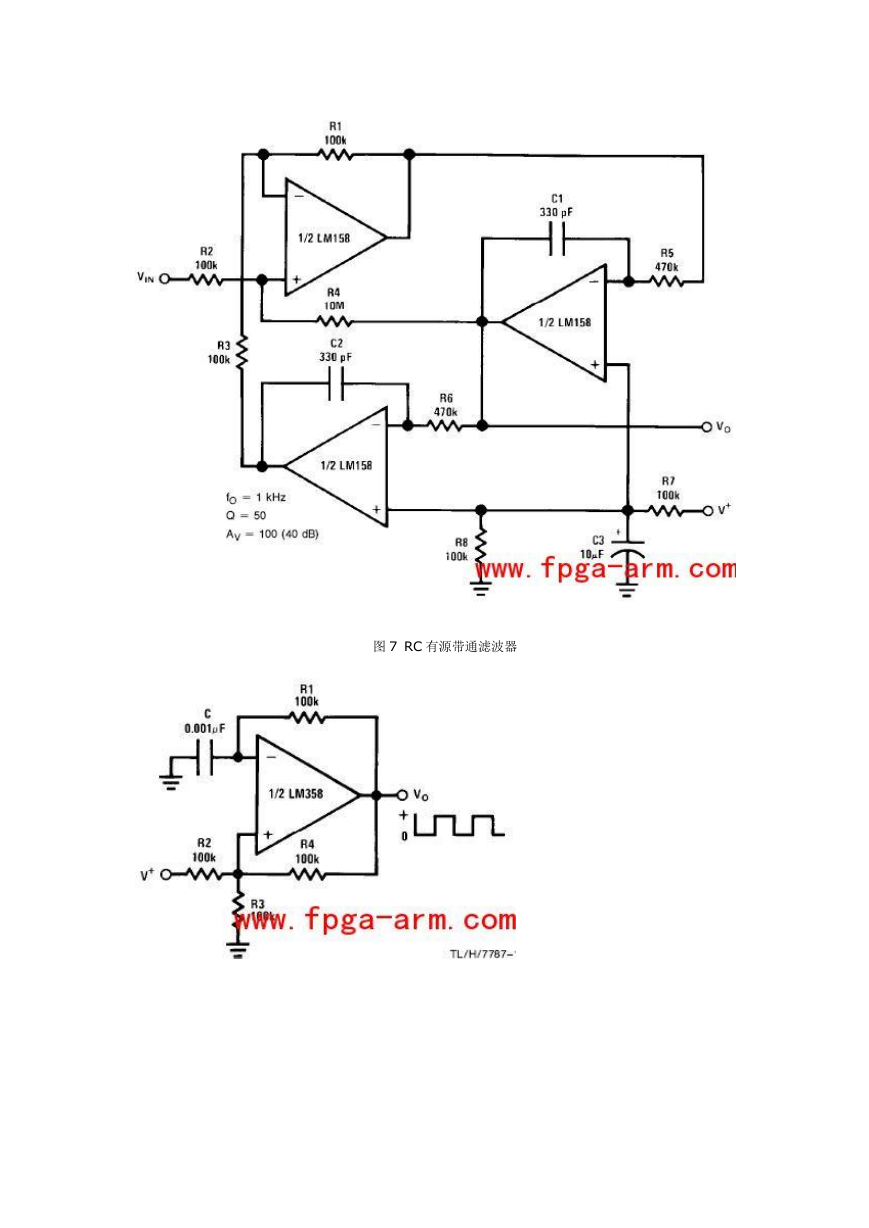

图 7 RC 有源带通滤波器

图 8 Squarewave 振荡器图 9 滞后比较器图 10 带通有源滤波器

图 11 灯驱动程序图 12 电流监视器图 13 低漂移峰值检测器

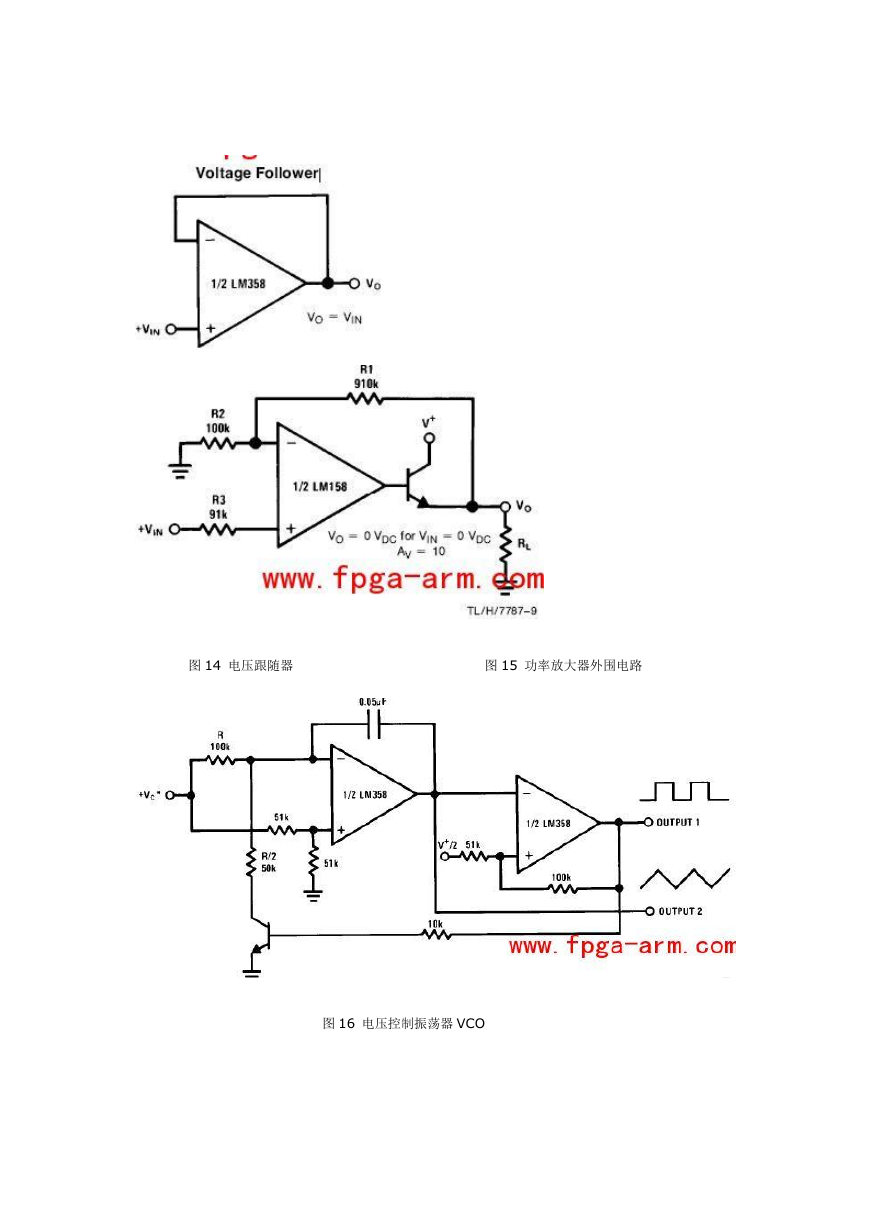

图 14 电压跟随器图 15 功率放大器外围电路图 16 电压控制振荡器 VCO
