2020年8月最新400台顶级电竞网吧网咖设备配置方案.docx

发布时间：2022-06-02 发布人：admin 分类：说明书 资料大小：0.03M 资料格式：docx 举报 版权申诉
第1页 / 共7页
第2页 / 共7页
第3页 / 共7页
第4页 / 共7页
第5页 / 共7页
第6页 / 共7页
第7页 / 共7页
资料共7页，全文预览结束

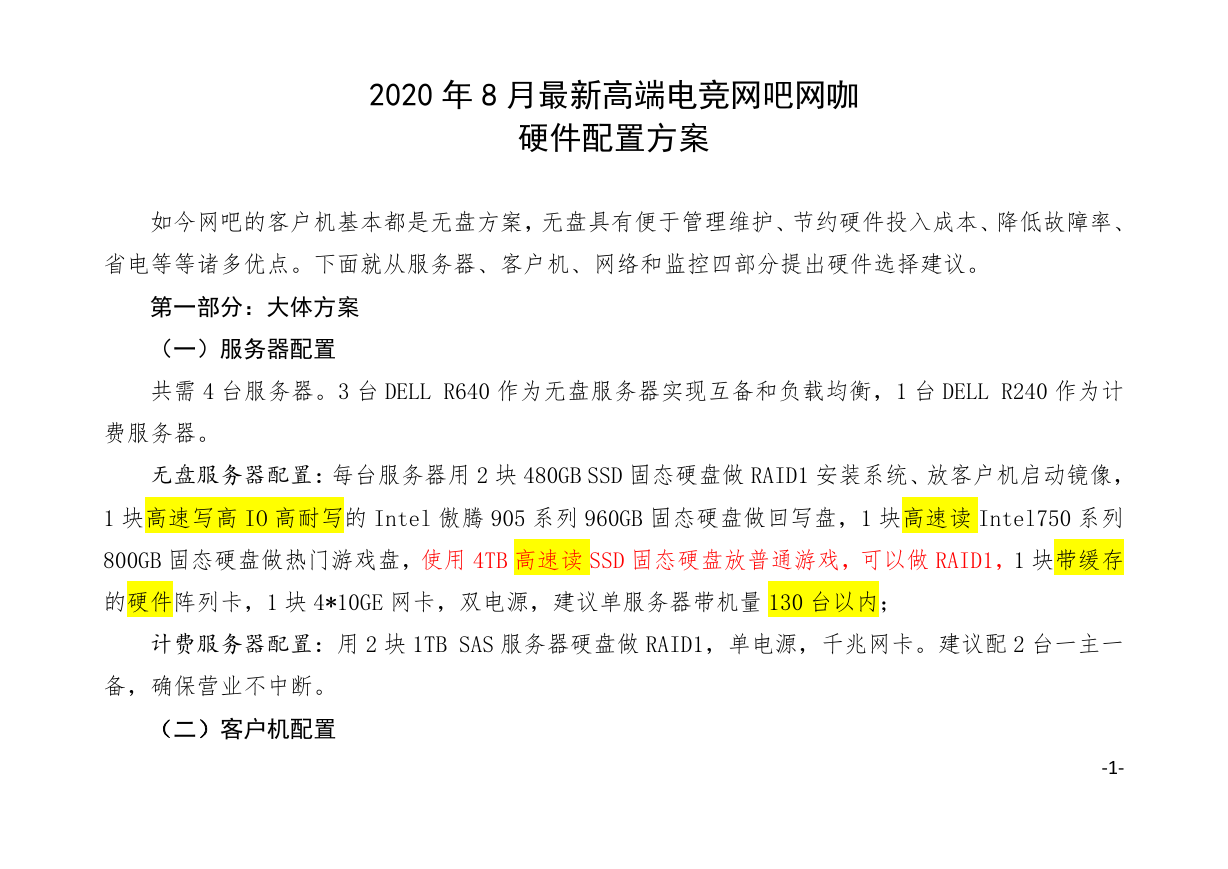

    2020 年 8 月最新高端电竞网吧网咖 硬件配置方案 如今网吧的客户机基本都是无盘方案，无盘具有便于管理维护、节约硬件投入成本、降低故障率、 省电等等诸多优点。下面就从服务器、客户机、网络和监控四部分提出硬件选择建议。 第一部分：大体方案 （一）服务器配置 共需 4 台服务器。3 台 DELL R640 作为无盘服务器实现互备和负载均衡，1 台 DELL R240 作为计 费服务器。 无盘服务器配置：每台服务器用 2 块 480GB SSD 固态硬盘做 RAID1 安装系统、放客户机启动镜像， 1 块高速写高 IO 高耐写的 Intel 傲腾 905 系列 960GB 固态硬盘做回写盘，1 块高速读 Intel750 系列 800GB 固态硬盘做热门游戏盘，使用 4TB 高速读 SSD 固态硬盘放普通游戏，可以做 RAID1，1 块带缓存 的硬件阵列卡，1 块 4*10GE 网卡，双电源，建议单服务器带机量 130 台以内； 计费服务器配置：用 2 块 1TB SAS 服务器硬盘做 RAID1，单电源，千兆网卡。建议配 2 台一主一 备，确保营业不中断。 （二）客户机配置 -1-
    显示器：32 寸，2K，电竞 144Hz ，建议支持 SYNC（N 卡 G Sync 较贵，A 卡 Free Sync 便宜） CPU：Intel I7-9700F 盒装 内存：海盗船 DDR4 3200 2*16G 主板：华硕 TUF Z370 PRO GAMING 电竞主板 显卡：NVIDIA RTX2080S 猛禽（可以视情况低配 2070S 甚至是 2060S，能带动 2K@144Hz 就可以） 电源：550W 以上 机箱：网吧专用 10GE 万兆网卡：Intel X520 键盘鼠标：机械套装 耳麦： （三）网络及设备选型 路由器：必须带流控功能，不少两条 1000M 以上不同运营商固定 IP 宽带，客户机数量不大于最 大带机量的 80%。 交换机：核心交换机 6 个以上 40GE 上行口，支持 SVF、堆叠，无盘服务器 40GE 或者 4*10GE 连接 核心交换机；客户机接入交换机全万兆；前述部分多模光纤布线。其他终端接入交换机千兆接入，万 兆上联,超五类布线。 -2-

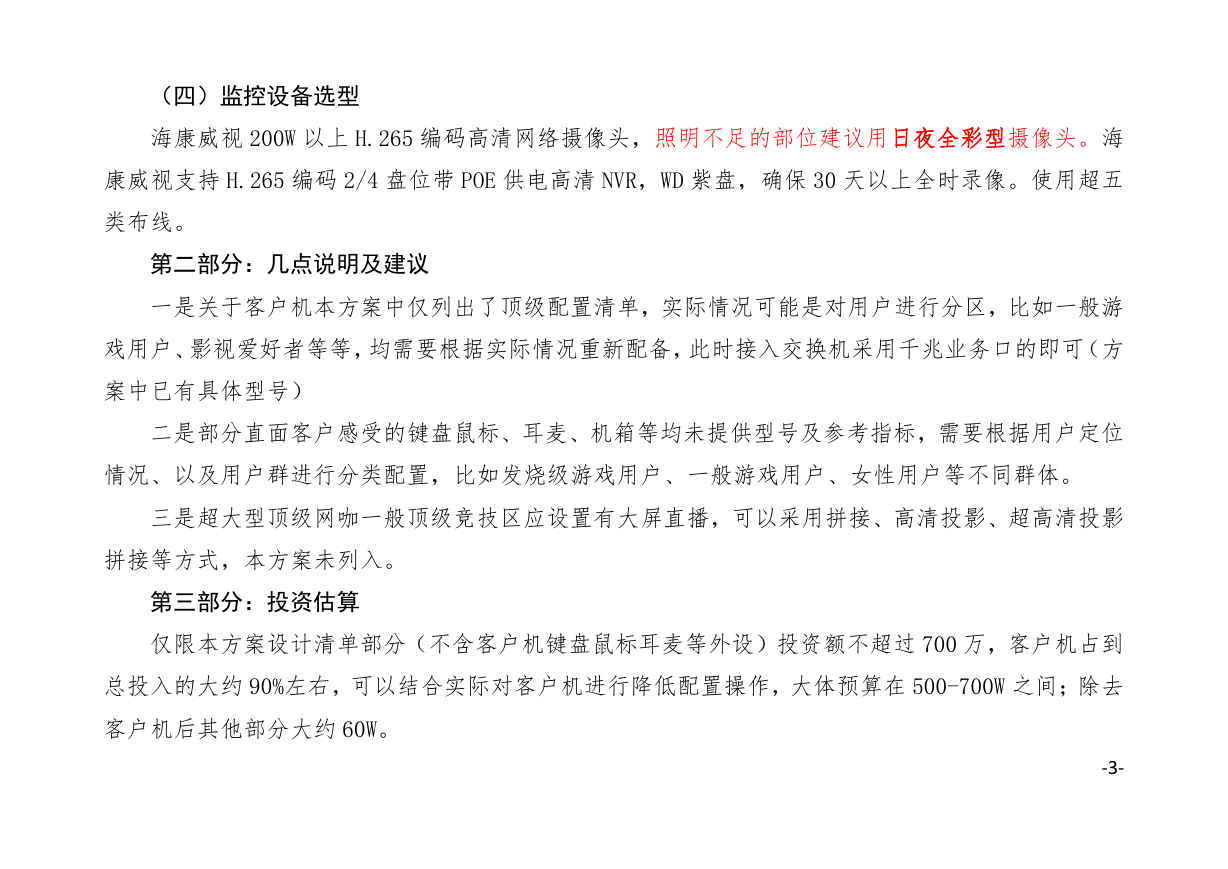

    （四）监控设备选型 海康威视 200W 以上 H.265 编码高清网络摄像头，照明不足的部位建议用日夜全彩型摄像头。海 康威视支持 H.265 编码 2/4 盘位带 POE 供电高清 NVR，WD 紫盘，确保 30 天以上全时录像。使用超五 类布线。 第二部分：几点说明及建议 一是关于客户机本方案中仅列出了顶级配置清单，实际情况可能是对用户进行分区，比如一般游 戏用户、影视爱好者等等，均需要根据实际情况重新配备，此时接入交换机采用千兆业务口的即可（方 案中已有具体型号） 二是部分直面客户感受的键盘鼠标、耳麦、机箱等均未提供型号及参考指标，需要根据用户定位 情况、以及用户群进行分类配置，比如发烧级游戏用户、一般游戏用户、女性用户等不同群体。 三是超大型顶级网咖一般顶级竞技区应设置有大屏直播，可以采用拼接、高清投影、超高清投影 拼接等方式，本方案未列入。 第三部分：投资估算 仅限本方案设计清单部分（不含客户机键盘鼠标耳麦等外设）投资额不超过 700 万，客户机占到 总投入的大约 90%左右，可以结合实际对客户机进行降低配置操作，大体预算在 500-700W 之间；除去 客户机后其他部分大约 60W。 -3-
    400 台顶级电竞网吧硬件设备清单 类别 名称 规格参数 服务器 DELL R640 滑动式导轨，8*2.5 硬盘位 4210*2，128G(16G*8)，H730P 阵列卡， 2*750W 双电， 单 位 数量 说明 台 3 无盘服务器 服务器 DELL R240 台 1 计费服务器 E-2124，16G，S140，2*1GE 网络，1*250W 单电，滑动式 导轨，4*3.5 硬盘位 SSD 硬盘 Intel S4510 480G SATA，2.5 寸，读 560，写 490 块 6 无盘服务器 RAID1 系统盘 服务器 SSD 硬盘 Intel 905P 960G PCI-E，AIC 插卡式，读 2600，写 2200 块 3 无盘服务器回写盘 SSD 硬盘 Intel 750 800G PCI-E，AIC 插卡式，读 2100，写 800 块 3 无盘服务器热门游戏盘 SSD 硬盘 三星 860 EVO 4TB SATA，2.5 寸，读 550，写 520 块 3 无盘服务器游戏盘，可考 虑做 RAID1 服务器硬 DELL 1TB 盘 7.2K SAS，3.5 寸 块 2 计费服务器 RAID1 -4-

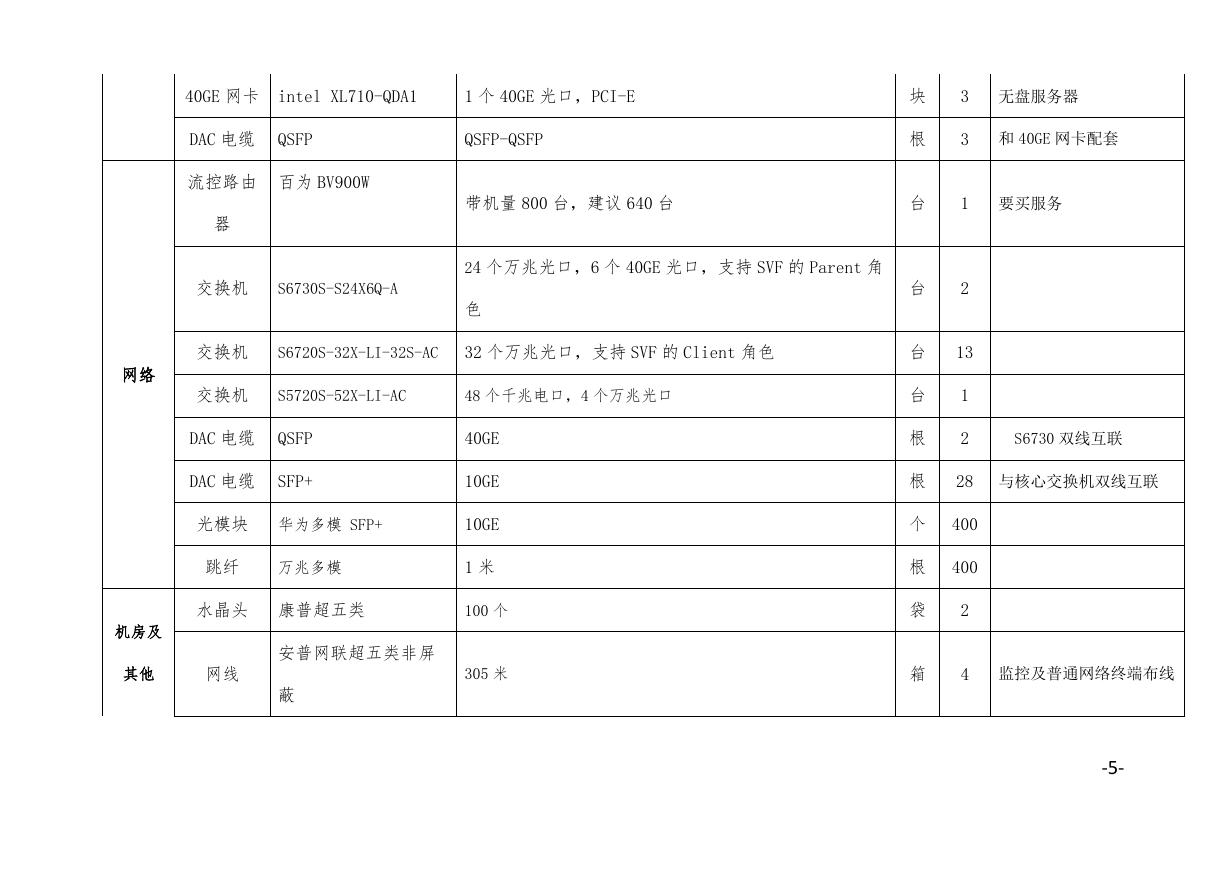

    40GE 网卡 intel XL710-QDA1 1 个 40GE 光口，PCI-E 块 3 无盘服务器 DAC 电缆 QSFP QSFP-QSFP 根 3 和 40GE 网卡配套 流控路由 百为 BV900W 器 带机量 800 台，建议 640 台 台 1 要买服务 交换机 S6730S-S24X6Q-A 色 24 个万兆光口，6 个 40GE 光口，支持 SVF 的 Parent 角 交换机 S6720S-32X-LI-32S-AC 32 个万兆光口，支持 SVF 的 Client 角色 网络 交换机 S5720S-52X-LI-AC 48 个千兆电口，4 个万兆光口 台 2 台 13 台 1 DAC 电缆 QSFP DAC 电缆 SFP+ 光模块 华为多模 SFP+ 跳纤 万兆多模 40GE 10GE 10GE 1 米 水晶头 康普超五类 100 个 机房及 其他 网线 305 米 安普网联超五类非屏 蔽 根 2 S6730 双线互联 根 28 与核心交换机双线互联 个 400 根 400 袋 2 箱 4 监控及普通网络终端布线 -5-

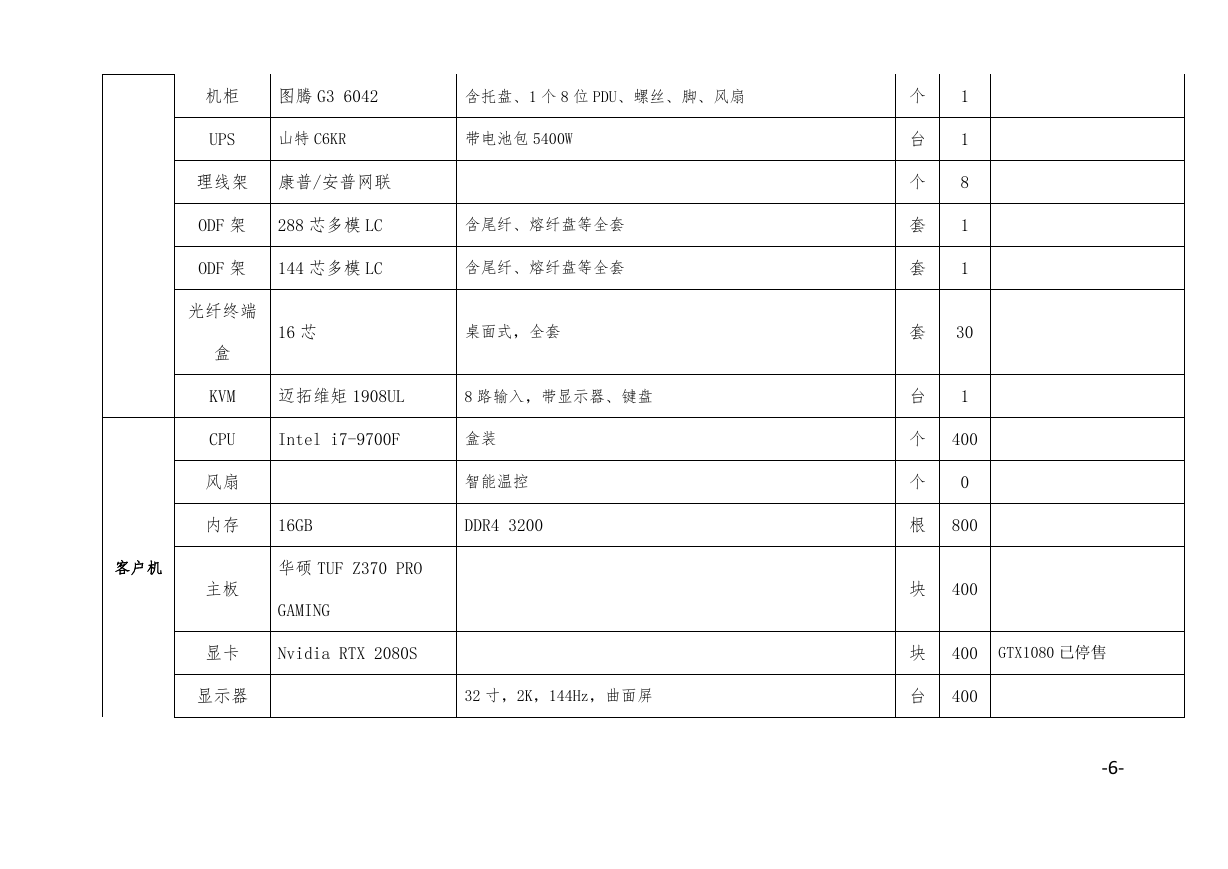

    机柜 图腾 G3 6042 含托盘、1 个 8 位 PDU、螺丝、脚、风扇 UPS 山特 C6KR 带电池包 5400W 理线架 康普/安普网联 ODF 架 288 芯多模 LC 含尾纤、熔纤盘等全套 ODF 架 144 芯多模 LC 含尾纤、熔纤盘等全套 光纤终端 盒 KVM CPU 风扇 16 芯 桌面式，全套 迈拓维矩 1908UL 8 路输入，带显示器、键盘 Intel i7-9700F 盒装 智能温控 DDR4 3200 内存 16GB 客户机 华硕 TUF Z370 PRO 主板 GAMING 个 1 台 1 个 8 套 1 套 1 套 30 台 1 个 400 个 0 根 800 块 400 显卡 Nvidia RTX 2080S 块 400 GTX1080 已停售 显示器 32 寸，2K，144Hz，曲面屏 台 400 -6-
    电源 台达金盾 GS850 80PLUS 机箱 网吧专用 10GE 网卡 intel X520-DA1 1 个 10GE 光口 光模块 intel SFP+ 10GE 跳纤 万兆多模 1-5 米，按需订购 硬盘录像 机 DS-7616NB-K2/16P H.265 高清录像（2*6TB） 个 400 个 400 看长相 块 400 个 400 根 400 台 4 公安要求必须全时录像 监控及 摄像头 海康 DS-2CD3T25-I3 枪机，200 万高清 只 8 30 天以上，不过 1080P 高 无线 摄像头 海康 DS-2CD3325-I 半球，200 万高清 只 44 清就够用了，没必要上 摄像头 海康 DS-2CD3335F-IS 半球，300 万高清，录音 只 12 300W 以上 监控硬盘 WD 6TB 紫盘 块 8 -7-
