    Chapter 1: EMTDC/PSCAD简介
    1.1 功能
    1.2 技术背景
    1.3 主要的研究范围
    1.4 目前应用情况
    1.5 各版本限制
    1.6 目前最新版本：PSCAD 第四版
    Chapter 2: 安装及License设置
    2.1 安装
    2.2 License设置
    Chapter 3: PSCAD工作环境
    3.1 术语和定义
    3.1.1 元件
    3.1.2 模块
    3.1.3 工程
    3.2 各工作区介绍
    3.2.1 工作空间窗口
    3.2.2 输出窗口
    3.2.3 设计编辑器
    3.3 工作区设置
    3.4 在线帮助系统
    Chapter 4: 基本操作
    4.1 工程
    4.2 元件和模块
    4.2.1 元件
    4.2.2 模块
    4.3 常用工具栏及快捷键
    4.3.1常用工具栏
    4.3.2快捷键
    Chapter 5: 在线绘图和控制
    5.1 控制或显示数据的获取
    5.2 图形框
    5.3 图、曲线及轨迹
    5.4 在线控制器及仪表
    5.5 几种特殊表计
    5.5.1 XY绘图
    5.5.2多测计
    5.5.3相量计
    参考文献

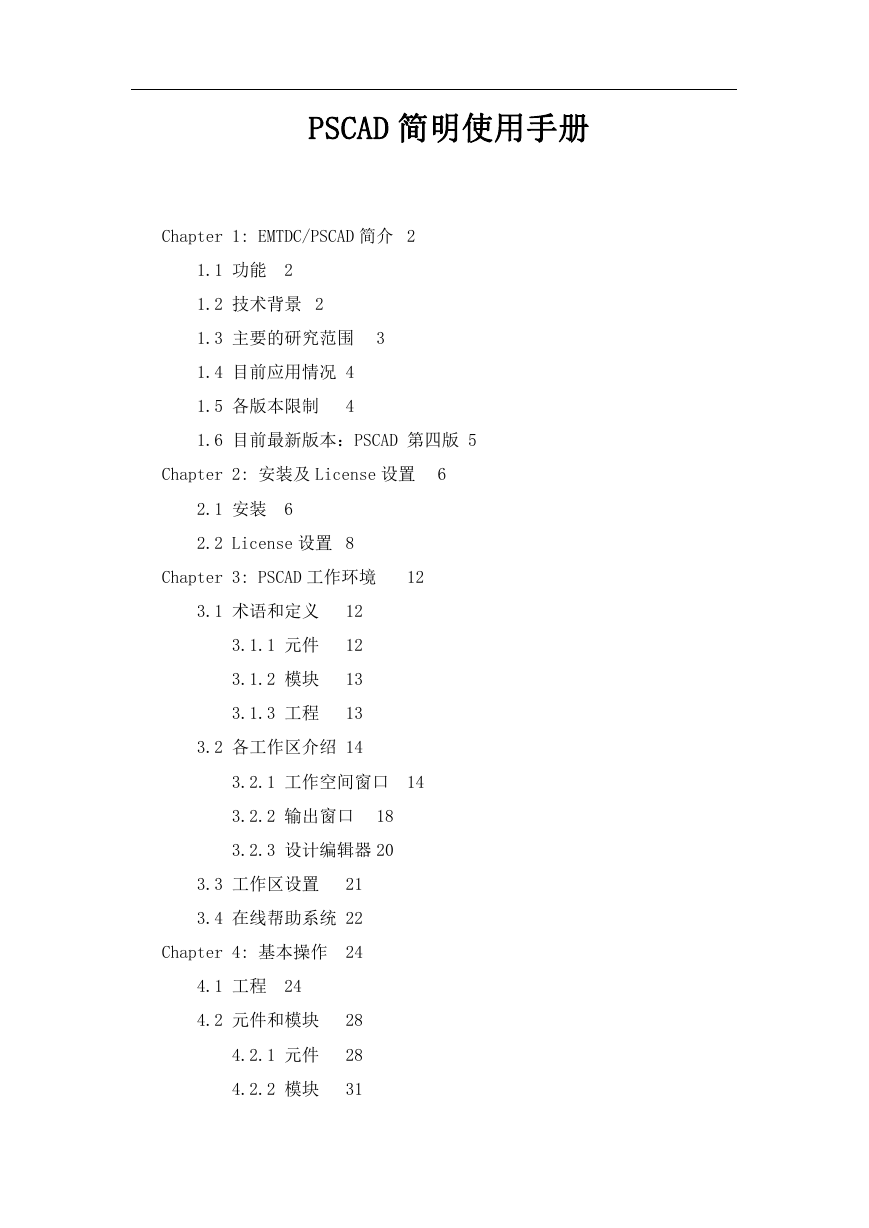

    PSCAD 简明使用手册 Chapter 1: EMTDC/PSCAD 简介 2 1.1 功能 2 1.2 技术背景 2 1.3 主要的研究范围 3 1.4 目前应用情况 4 1.5 各版本限制 4 1.6 目前最新版本：PSCAD 第四版 5 Chapter 2: 安装及 License 设置 6 2.1 安装 6 2.2 License 设置 8 Chapter 3: PSCAD 工作环境 12 3.1 术语和定义 12 3.1.1 元件 12 3.1.2 模块 13 3.1.3 工程 13 3.2 各工作区介绍 14 3.2.1 工作空间窗口 14 3.2.2 输出窗口 18 3.2.3 设计编辑器 20 3.3 工作区设置 21 3.4 在线帮助系统 22 Chapter 4: 基本操作 24 4.1 工程 24 4.2 元件和模块 28 4.2.1 元件 28 4.2.2 模块 31
    4.3 常用工具栏及快捷键 31 4.3.1 常用工具栏 31 4.3.2 快捷键 34 Chapter 5: 在线绘图和控制 36 5.1 控制或显示数据的获取 36 5.2 图形框 37 5.3 图、曲线及轨迹 39 5.4 在线控制器及仪表 42 5.5 几种特殊表计 44 5.5.1 XY 绘图 44 5.5.2 多测计 46 5.5.3 相量计 47 参考文献 50 1

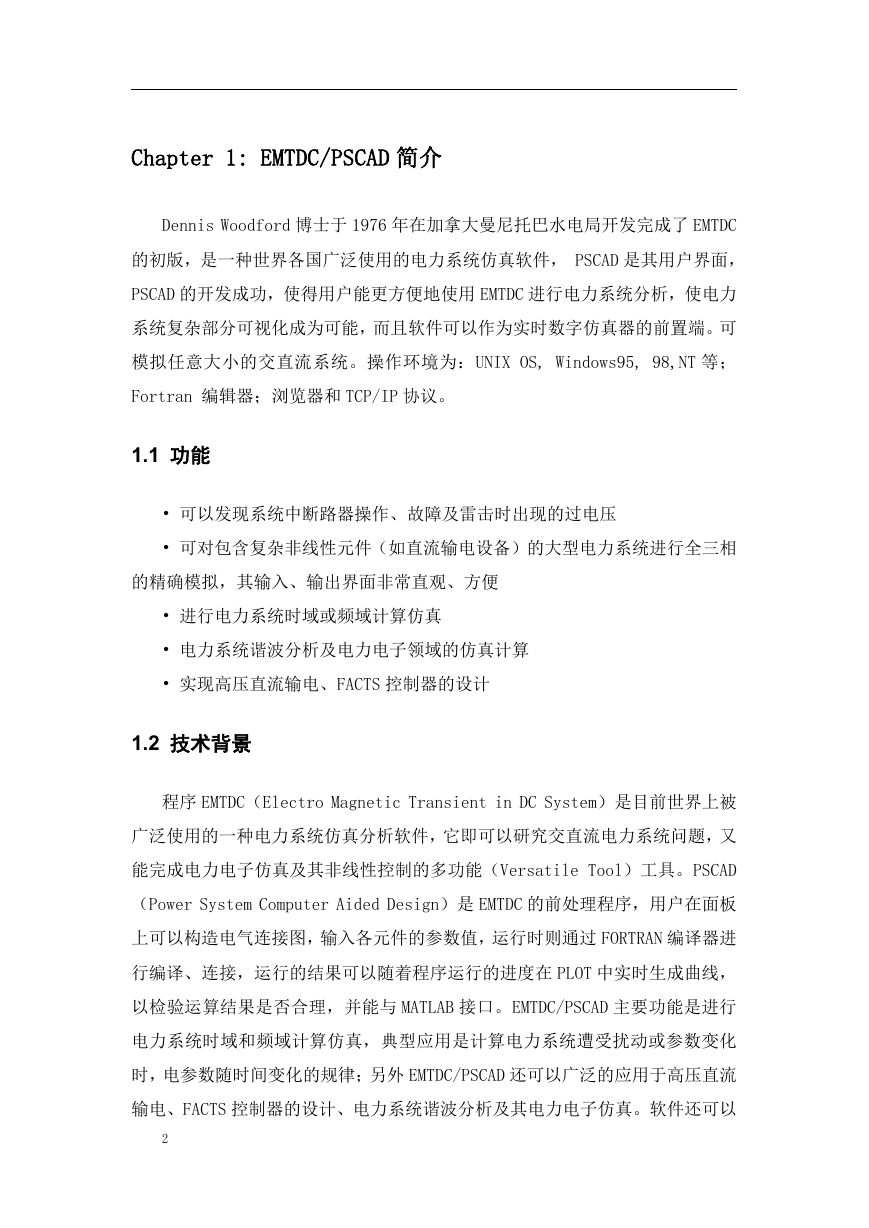

    Chapter 1: EMTDC/PSCAD 简介 Dennis Woodford 博士于 1976 年在加拿大曼尼托巴水电局开发完成了 EMTDC 的初版，是一种世界各国广泛使用的电力系统仿真软件， PSCAD 是其用户界面， PSCAD 的开发成功，使得用户能更方便地使用 EMTDC 进行电力系统分析，使电力 系统复杂部分可视化成为可能，而且软件可以作为实时数字仿真器的前置端。可 模拟任意大小的交直流系统。操作环境为：UNIX OS, Windows95, 98,NT 等； Fortran 编辑器；浏览器和 TCP/IP 协议。 1.1 功能 • 可以发现系统中断路器操作、故障及雷击时出现的过电压 • 可对包含复杂非线性元件（如直流输电设备）的大型电力系统进行全三相 的精确模拟，其输入、输出界面非常直观、方便 • 进行电力系统时域或频域计算仿真 • 电力系统谐波分析及电力电子领域的仿真计算 • 实现高压直流输电、FACTS 控制器的设计 1.2 技术背景 程序 EMTDC（Electro Magnetic Transient in DC System）是目前世界上被 广泛使用的一种电力系统仿真分析软件，它即可以研究交直流电力系统问题，又 能完成电力电子仿真及其非线性控制的多功能（Versatile Tool）工具。PSCAD （Power System Computer Aided Design）是 EMTDC 的前处理程序，用户在面板 上可以构造电气连接图，输入各元件的参数值，运行时则通过 FORTRAN 编译器进 行编译、连接，运行的结果可以随着程序运行的进度在 PLOT 中实时生成曲线， 以检验运算结果是否合理，并能与 MATLAB 接口。EMTDC/PSCAD 主要功能是进行 电力系统时域和频域计算仿真，典型应用是计算电力系统遭受扰动或参数变化 时，电参数随时间变化的规律；另外 EMTDC/PSCAD 还可以广泛的应用于高压直流 输电、FACTS 控制器的设计、电力系统谐波分析及其电力电子仿真。软件还可以 2
    作为实时数字仿真器（Real Time Digital Simulator，RTDS）的前置端(Front End)。此外，EMTDC/PSCAD 还具有强大的自定义功能，用户可以根据自己的需要 创建具有特定功能的装置。实时回放系统（RTP）是基于 EMTDC/PSCAD 软件的测 试系统，它可以结合 EMTDC/PSCAD 计算产生的结果（信号）来测试继电保护系统、 控制系统及监控系统。 1.3 主要的研究范围 PSCAD/EMTDC 在时间域描述和求解完整的电力系统及其控制的微分方程(包 括电磁和机电两个系统)。这一类的模拟工具不同于潮流和暂态视定的模拟工具。 后者是用稳态解去描述电路(即电磁过程)。但是在解电机的机械动态(即转动惯 量)微分方程。PSCAD/EMTDC 的结果是作为时间的即时值被求解。但通过内置的 转换器和测量功能(象实有效值表计，或者快速傅里叶变换频谱分析等)。这些结 果能被转换为矢量的幅值和相角。 实际系统的测量能够通过很多途径来完成。由于潮流和稳定的程序是通过稳 定方程来代表，它们只能基频段幅值和相位。因此 PSCAD 的模拟结果能够产生电 力系统所有频率的相应，限制仅在于用户自己选择的时间步长。这种时间步长可 以在毫秒到秒之间变化。 典型的研究包括： • 研究电力系统中由于故障或开关操作引起的过电压。它也能模拟变压器的 非线性(即饱和)这一决定性因素。 • 多运行工具(Multiple run facilities)经常用来进行数以百计的模拟从 而在下 列不同情况下发生故障时最坏的情况。故障发生在波形的不同位置，故 障的类型不同，故障点不同。 • 在电力系统中找出由于雷击发生的过电压。这种模拟必须用非常小的时间 步长来进行。(毫微秒级) • 研究电力系统由于 SVC，高压直流接入，STATCOM，机械驱动(事实上任何 电力电子装置)所引起的谐波。这里需要详细的可控硅，GTO，IGBT，二极管等的 模型以及相关的控制系统模型(模拟量的和数字量的二种类型)。 • 对给定的扰动，找出避雷中最大能量。 3
    • 调整和设计控制系统以达到最好的性能；多重运行工具常被用来同时自动 调整增益和时间常数。 • 当一个大型涡轮发电机系统与串联补偿的线路或电力电子设备互相作用 时，研究次同步谐振的影响。 • STATCOM 或电压源转换器的建模，(以及它们相关控制的详细建模)。 • 研究 SVC HVDC 和其它非线性设备之间的相互作用； • 研究在谐波谐振，控制，交互作用等引起的不稳定性； • 研究柴油机和风力发电机对电力网的冲击影响； • 绝缘配合； • 各种类型可变速装置的研究，包括双向离子变频器，运输和船舶装置； • 工业系统的研究，包括补偿控制，驱动，电炉，滤波器等； • 对孤立负荷的供电； 1.4 目前应用情况 现在新版的 EMTDC/PSCAD 不但有工作站版（Workstation），而且有微机版（PC 版）,其大规模的计算容量、完整而准确的元件模型库、稳定高效率的计算内核、 友好的界面和良好的开放性等特点，已经被世界各国的科研机构、大学和电气工 程师所广泛采用。我国清华大学、浙江大学、中国电力科学研究院和南京自动化 研究所等都相继引进了 EMTDC/PSCAD、RTP 和 RTDS。 MATLAB 虽然使用很方便，但所得出的仿真结论在行业内的认可程度很低。而 EMTDC/PSCAD 因拥有完整全面的元件库，稳定的计算流程，友好的图形界面，使 它在全世界得到了广泛的应用。在我国国内，电磁暂态程序中用的最多的也是 PSCAD。 1.5 各版本限制 4 表 1.1 版本

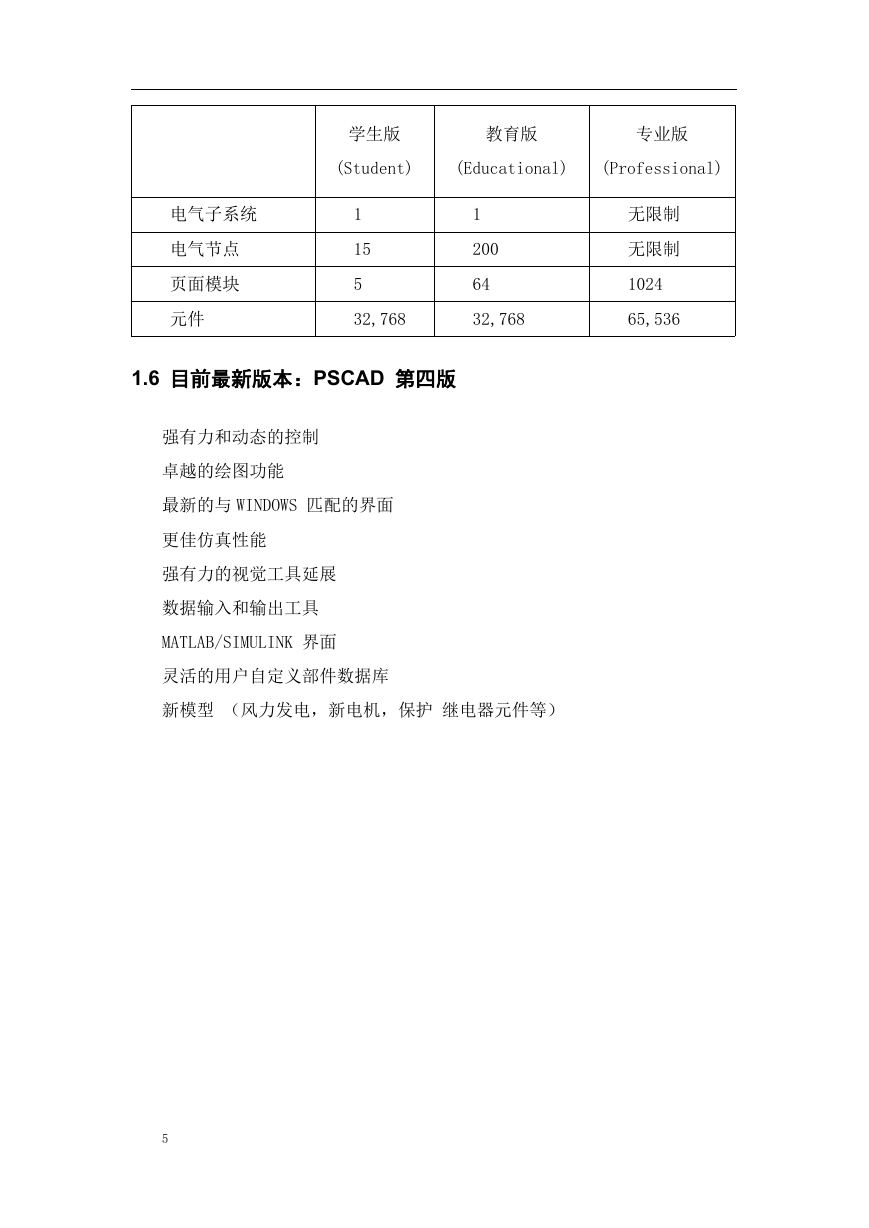

    学生版 教育版 专业版 (Student) (Educational) (Professional) 电气子系统 电气节点 页面模块 元件 1 15 5 1 200 64 32,768 32,768 无限制 无限制 1024 65,536 1.6 目前最新版本：PSCAD 第四版 强有力和动态的控制 卓越的绘图功能 最新的与 WINDOWS 匹配的界面 更佳仿真性能 强有力的视觉工具延展 数据输入和输出工具 MATLAB/SIMULINK 界面 灵活的用户自定义部件数据库 新模型 （风力发电，新电机，保护 继电器元件等） 5

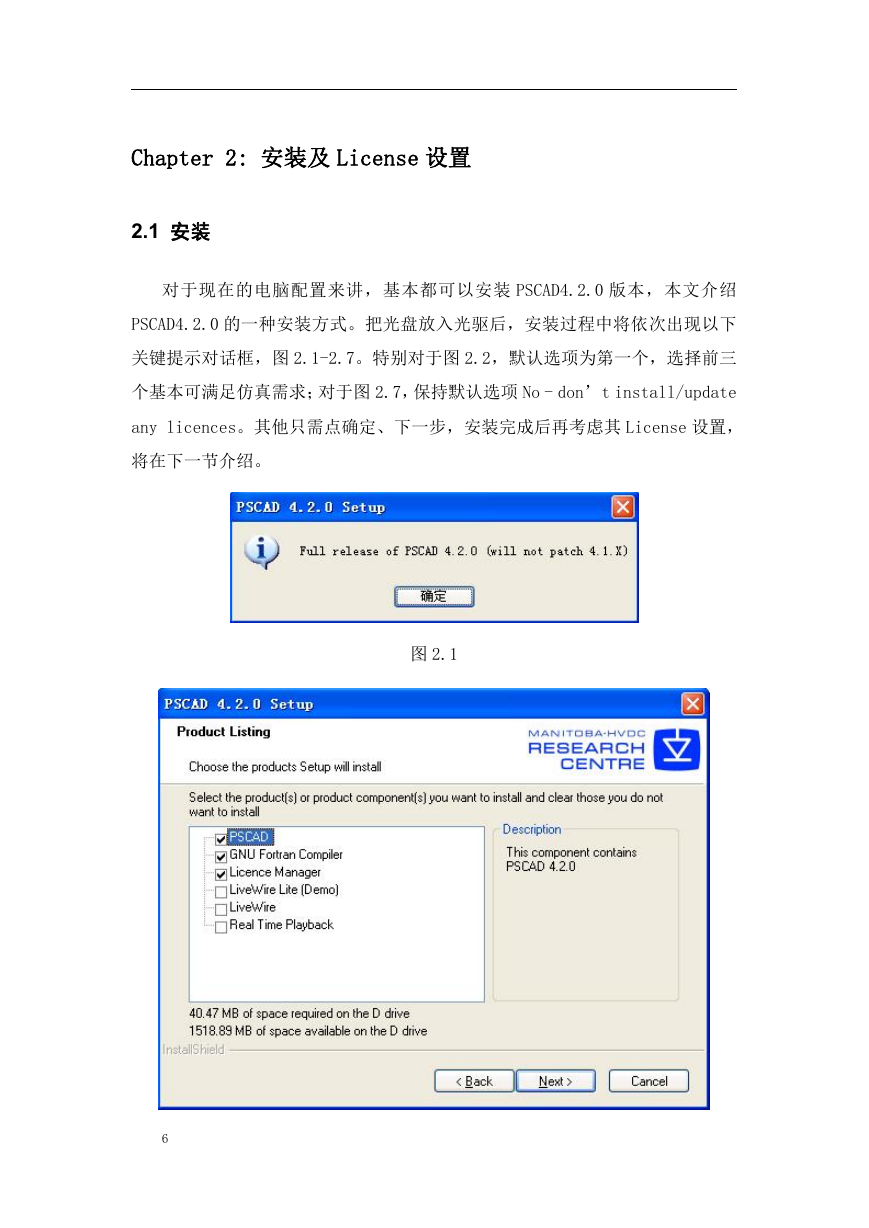

    Chapter 2: 安装及 License 设置 2.1 安装 对于现在的电脑配置来讲，基本都可以安装 PSCAD4.2.0 版本，本文介绍 PSCAD4.2.0 的一种安装方式。把光盘放入光驱后，安装过程中将依次出现以下 关键提示对话框，图 2.1-2.7。特别对于图 2.2，默认选项为第一个，选择前三 个基本可满足仿真需求；对于图 2.7，保持默认选项 No - don’t install/update any licences。其他只需点确定、下一步，安装完成后再考虑其 License 设置， 将在下一节介绍。 图 2.1 6
    图 2.2 图 2.3 图 2.4 图 2.5 图 2.6 7
