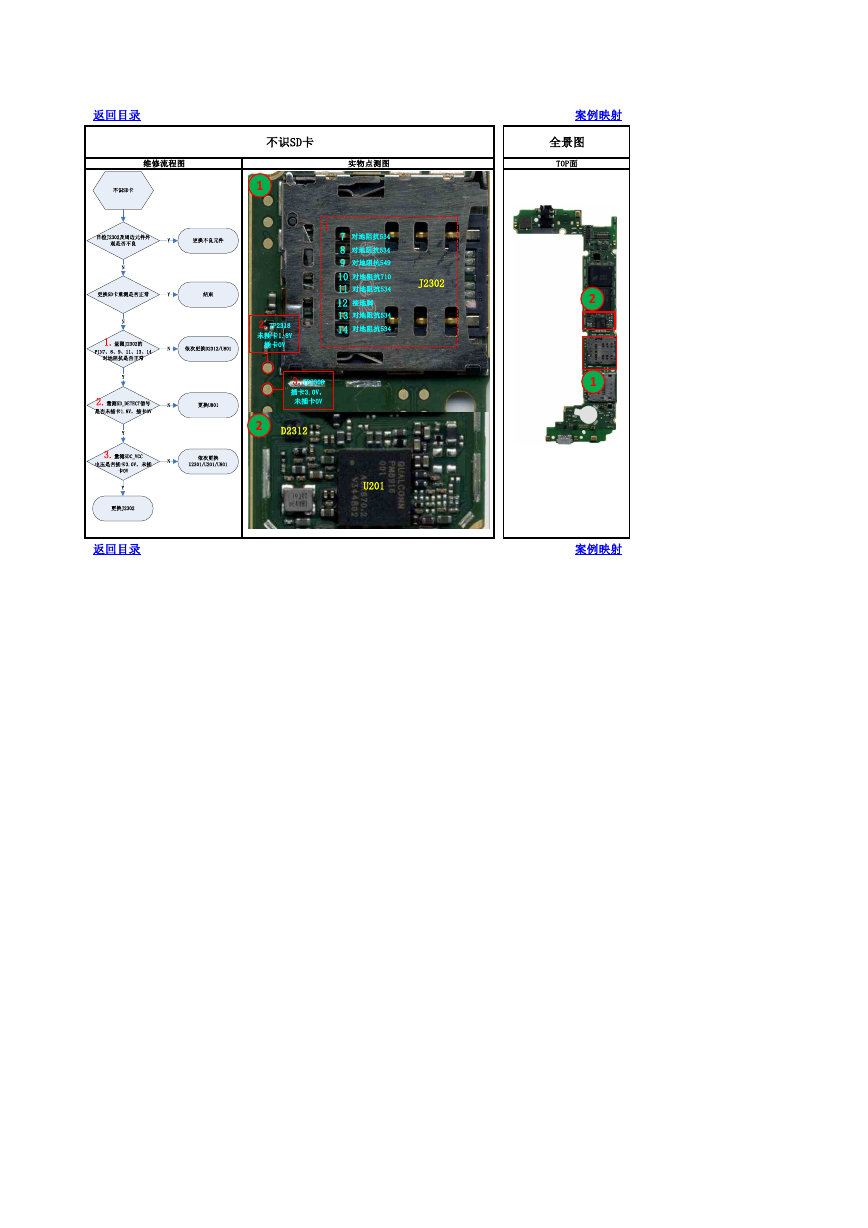

返回目录 不识SD卡 维修流程图 实物点测图 案例映射 全景图 TOP面 1 1 对地阻抗534 对地阻抗534 对地阻抗549 对地阻抗710 对地阻抗534 接地脚 对地阻抗534 J2302 7 8 9 10 11 12 13 14 2.TP2318 未插卡1.8V 对地阻抗534 插卡0V 3.TP2308 插卡3.0V， 未插卡0V 2 D2312 U201 2 1 返回目录 案例映射 不识SD卡目检J2302及周边元件外观是否不良更换不良元件更换SD卡重测是否正常结束3.量测SDC_VCC 电压是否插卡3.0V，未插卡0V依次更换U2301/U201/U801更换J2302YNYNY1.量测J2302的 PIN7、8、9、11、13、14对地阻抗是否正常依次更换D2312/U801NN2.量测SD_DETECT信号是否未插卡1.8V，插卡0V更换U801YNY
