C01.与 S7-200 PLC 通讯范例 目 录 1. 范例操作概述 2. 规划说明 3. 元件列表 WEINVIEW 

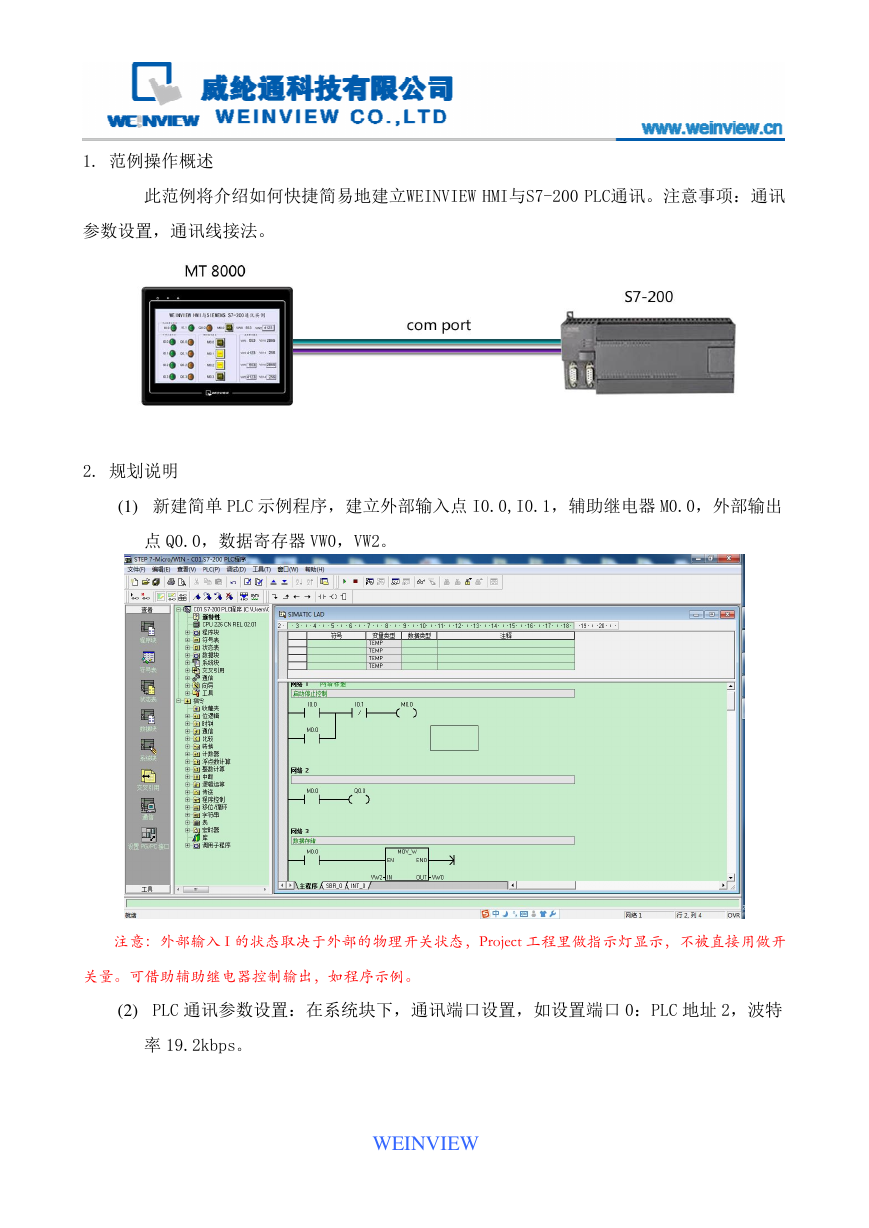

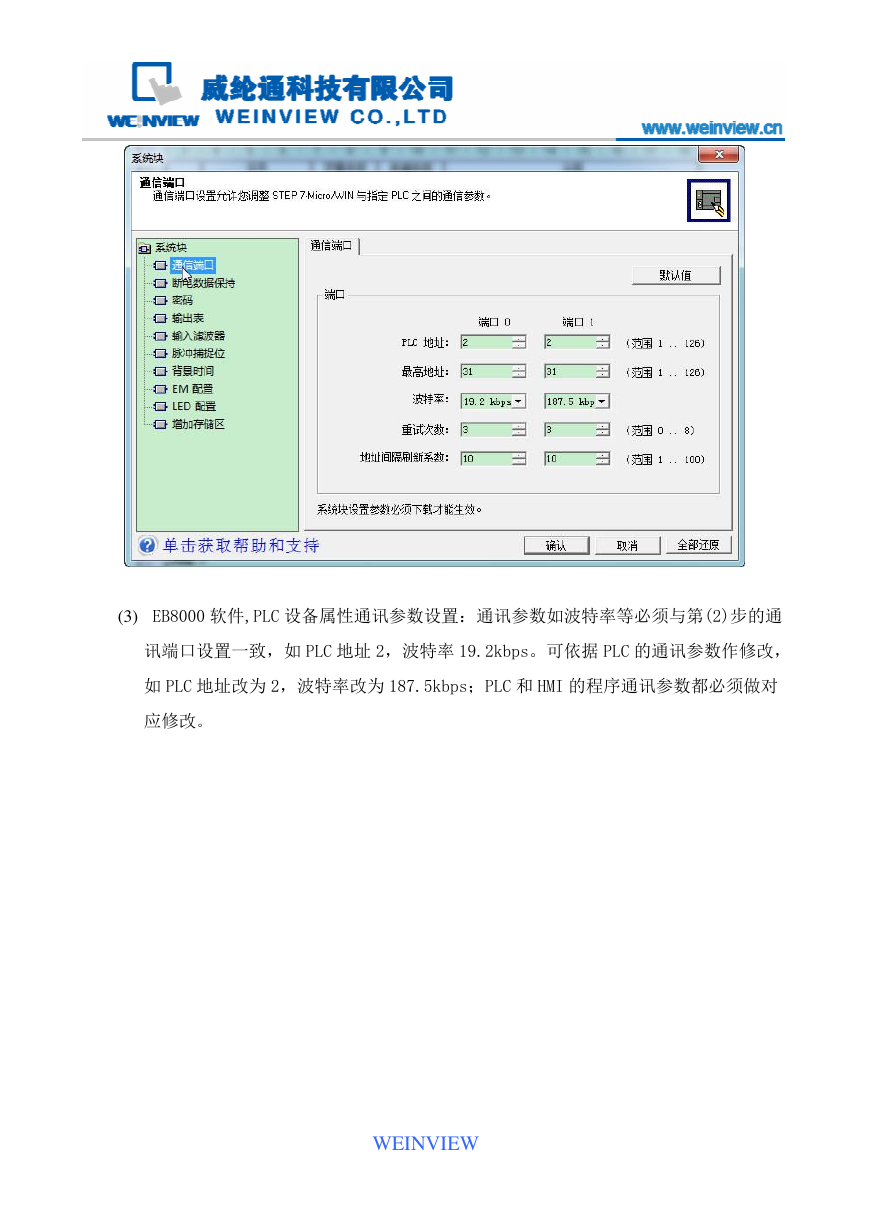

1. 范例操作概述 此范例将介绍如何快捷简易地建立WEINVIEW HMI与S7-200 PLC通讯。注意事项：通讯 参数设置，通讯线接法。 2. 规划说明 (1) 新建简单 PLC 示例程序，建立外部输入点 I0.0,I0.1，辅助继电器 M0.0，外部输出 点 Q0.0，数据寄存器 VW0，VW2。 注意：外部输入 I 的状态取决于外部的物理开关状态，Project 工程里做指示灯显示，不被直接用做开 关量。可借助辅助继电器控制输出，如程序示例。 (2) PLC 通讯参数设置：在系统块下，通讯端口设置，如设置端口 0：PLC 地址 2，波特 率 19.2kbps。 WEINVIEW 

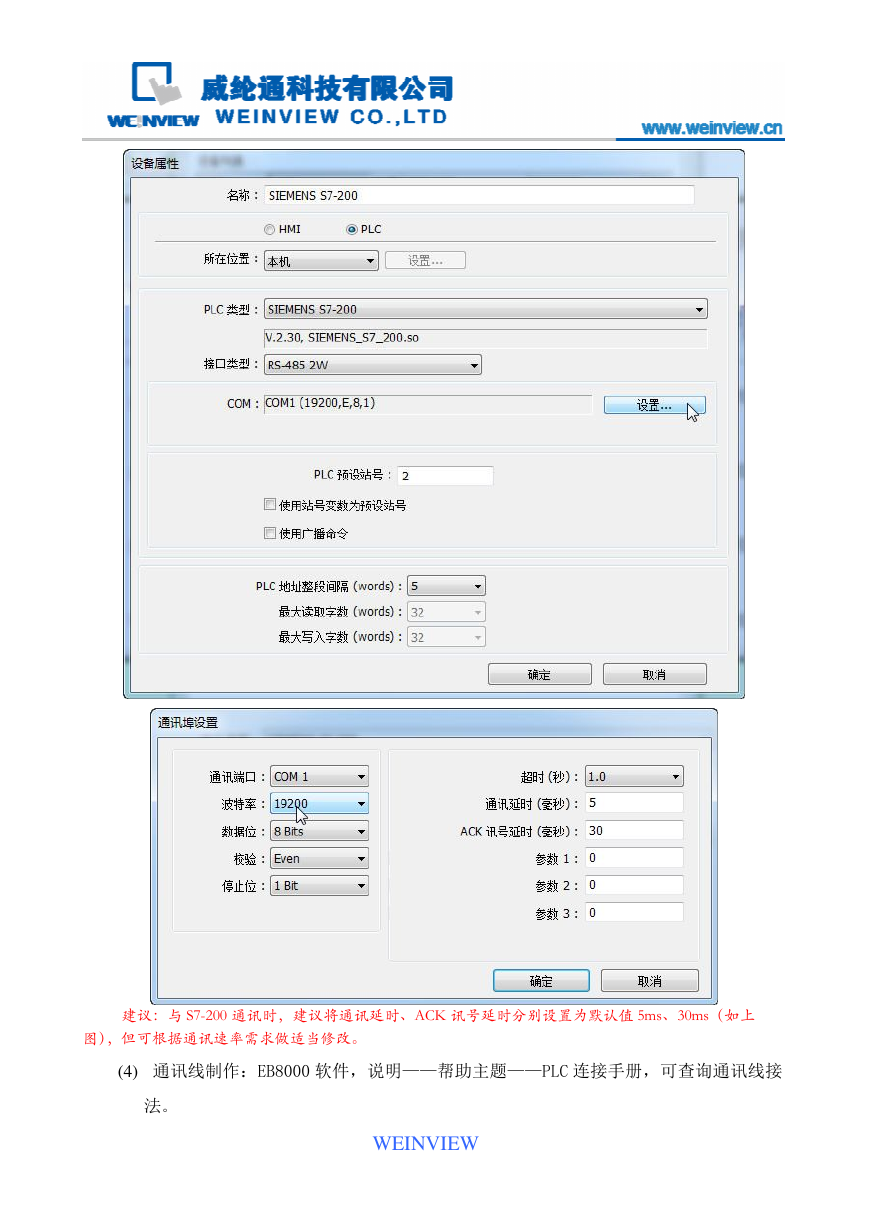

(3) EB8000 软件,PLC 设备属性通讯参数设置：通讯参数如波特率等必须与第(2)步的通 讯端口设置一致，如 PLC 地址 2，波特率 19.2kbps。可依据 PLC 的通讯参数作修改， 如 PLC 地址改为 2，波特率改为 187.5kbps；PLC 和 HMI 的程序通讯参数都必须做对 应修改。 WEINVIEW 

建议：与 S7-200 通讯时，建议将通讯延时、ACK 讯号延时分别设置为默认值 5ms、30ms（如上 图），但可根据通讯速率需求做适当修改。 (4) 通讯线制作：EB8000 软件，说明——帮助主题——PLC 连接手册，可查询通讯线接 法。 WEINVIEW 

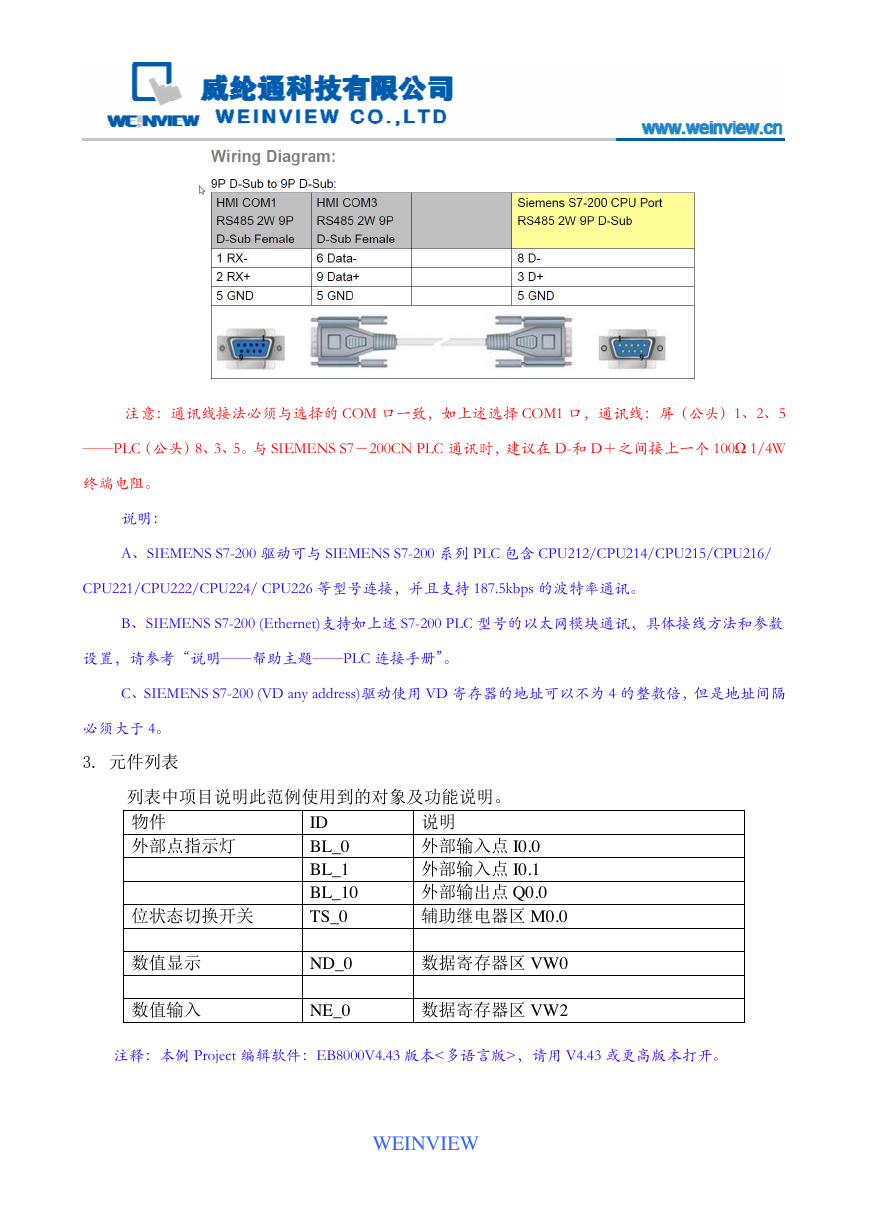

注意：通讯线接法必须与选择的 COM 口一致，如上述选择 COM1 口，通讯线：屏（公头）1、2、5 ——PLC（公头）8、3、5。与 SIEMENS S7－200CN PLC 通讯时，建议在 D-和 D＋之间接上一个 100Ω 1/4W 终端电阻。 说明： A、SIEMENS S7-200 驱动可与 SIEMENS S7-200 系列 PLC 包含 CPU212/CPU214/CPU215/CPU216/ CPU221/CPU222/CPU224/ CPU226 等型号连接，并且支持 187.5kbps 的波特率通讯。 B、SIEMENS S7-200 (Ethernet)支持如上述 S7-200 PLC 型号的以太网模块通讯，具体接线方法和参数 设置，请参考“说明——帮助主题——PLC 连接手册”。 C、SIEMENS S7-200 (VD any address)驱动使用 VD 寄存器的地址可以不为 4 的整数倍，但是地址间隔 必须大于 4。 3. 元件列表 列表中项目说明此范例使用到的对象及功能说明。 物件 外部点指示灯 位状态切换开关 数值显示 数值输入 说明 外部输入点 I0.0 外部输入点 I0.1 外部输出点 Q0.0 辅助继电器区 M0.0 数据寄存器区 VW0 数据寄存器区 VW2 ID BL_0 BL_1 BL_10 TS_0 ND_0 NE_0 注释：本例 Project 编辑软件：EB8000V4.43 版本<多语言版>，请用 V4.43 或更高版本打开。 WEINVIEW
