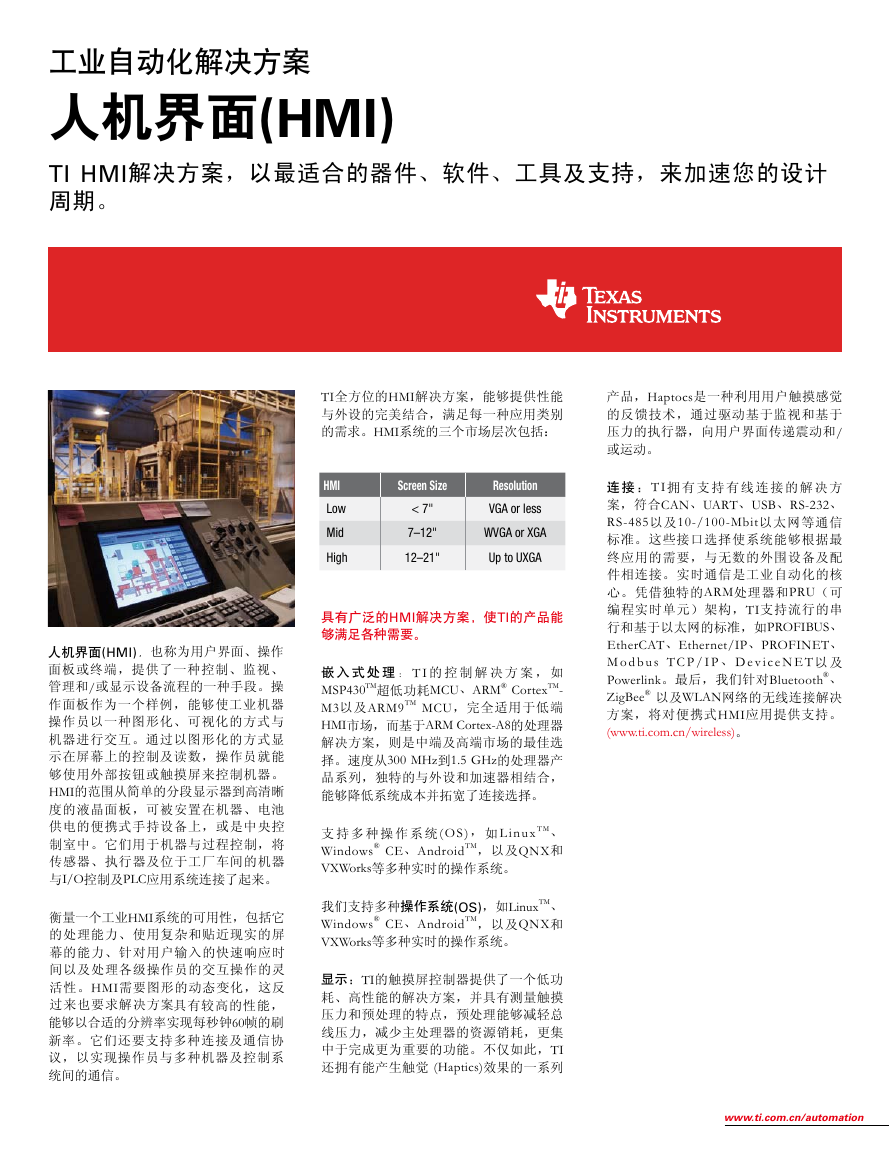

工业自动化解决方案 人机界面(HMI) TI HMI解决方案，以最适合的器件、软件、工具及支持，来加速您的设计 周期。 TI全方位的HMI解决方案，能够提供性能 与外设的完美结合，满足每一种应用类别 的需求。HMI系统的三个市场层次包括： HMI Low Mid High Screen Size < 7" 7–12" 12–21" Resolution VGA or less WVGA or XGA Up to UXGA 具有广泛的HMI解决方案，使TI的产品能 够满足各种需要。 Screen Size Resolution VGA or less 嵌 入 式 处 理 ： T I 的 控 制 解 决 方 案 ， 如 MSP430TM超低功耗MCU、ARM® CortexTM- HMI M3以及ARM9TM MCU，完全适用于低端 HMI市场，而基于ARM Cortex-A8的处理器 Low 解决方案，则是中端及高端市场的最佳选 Mid 择。速度从300 MHz到1.5 GHz的处理器产 High 品系列，独特的与外设和加速器相结合， 能够降低系统成本并拓宽了连接选择。 WVGA or XGA Up to UXGA < 7" 7–12" 12–21" 产品，Haptocs是一种利用用户触摸感觉 的反馈技术，通过驱动基于监视和基于 压力的执行器，向用户界面传递震动和/ 或运动。 连 接 ：TI 拥 有 支 持 有 线 连 接 的 解 决 方 案，符合CAN、UART、USB、RS-232、 RS-485以及10-/100-Mbit以太网等通信 标准。这些接口选择使系统能够根据最 终应用的需要，与无数的外围设备及配 件相连接。实时通信是工业自动化的核 心。凭借独特的ARM处理器和PRU（可 编程实时单元）架构，TI支持流行的串 行和基于以太网的标准，如PROFIBUS、 EtherCAT、Ethernet/IP、PROFINET、 M o d b u s T C P / I P 、 D e v i c e N E T 以 及 Powerlink。最后，我们针对Bluetooth®、 ZigBee® 以及WLAN网络的无线连接解决 方案，将对便携式HMI应用提供支持。 (www.ti.com.cn/wireless)。 支 持 多 种 操 作 系 统(OS) ， 如Linux TM、 Windows® CE、AndroidTM，以及QNX和 VXWorks等多种实时的操作系统。 我们支持多种操作系统(OS)，如LinuxTM、 Windows® CE、AndroidTM，以及QNX和 VXWorks等多种实时的操作系统。 显示：TI的触摸屏控制器提供了一个低功 耗、高性能的解决方案，并具有测量触摸 压力和预处理的特点，预处理能够减轻总 线压力，减少主处理器的资源销耗，更集 中于完成更为重要的功能。不仅如此，TI 还拥有能产生触觉 (Haptics)效果的一系列 www.ti.com.cn/automation 人机界面(HMI)，也称为用户界面、操作 面板或终端，提供了一种控制、监视、 管理和/或显示设备流程的一种手段。操 作面板作为一个样例，能够使工业机器 操作员以一种图形化、可视化的方式与 机器进行交互。通过以图形化的方式显 示在屏幕上的控制及读数，操作员就能 够使用外部按钮或触摸屏来控制机器。 HMI的范围从简单的分段显示器到高清晰 度的液晶面板，可被安置在机器、电池 供电的便携式手持设备上，或是中央控 制室中。它们用于机器与过程控制，将 传感器、执行器及位于工厂车间的机器 与I/O控制及PLC应用系统连接了起来。 衡量一个工业HMI系统的可用性，包括它 的处理能力、使用复杂和贴近现实的屏 幕的能力、针对用户输入的快速响应时 间以及处理各级操作员的交互操作的灵 活性。HMI需要图形的动态变化，这反 过来也要求解决方案具有较高的性能， 能够以合适的分辨率实现每秒钟60帧的刷 新率。它们还要支持多种连接及通信协 议，以实现操作员与多种机器及控制系 统间的通信。 

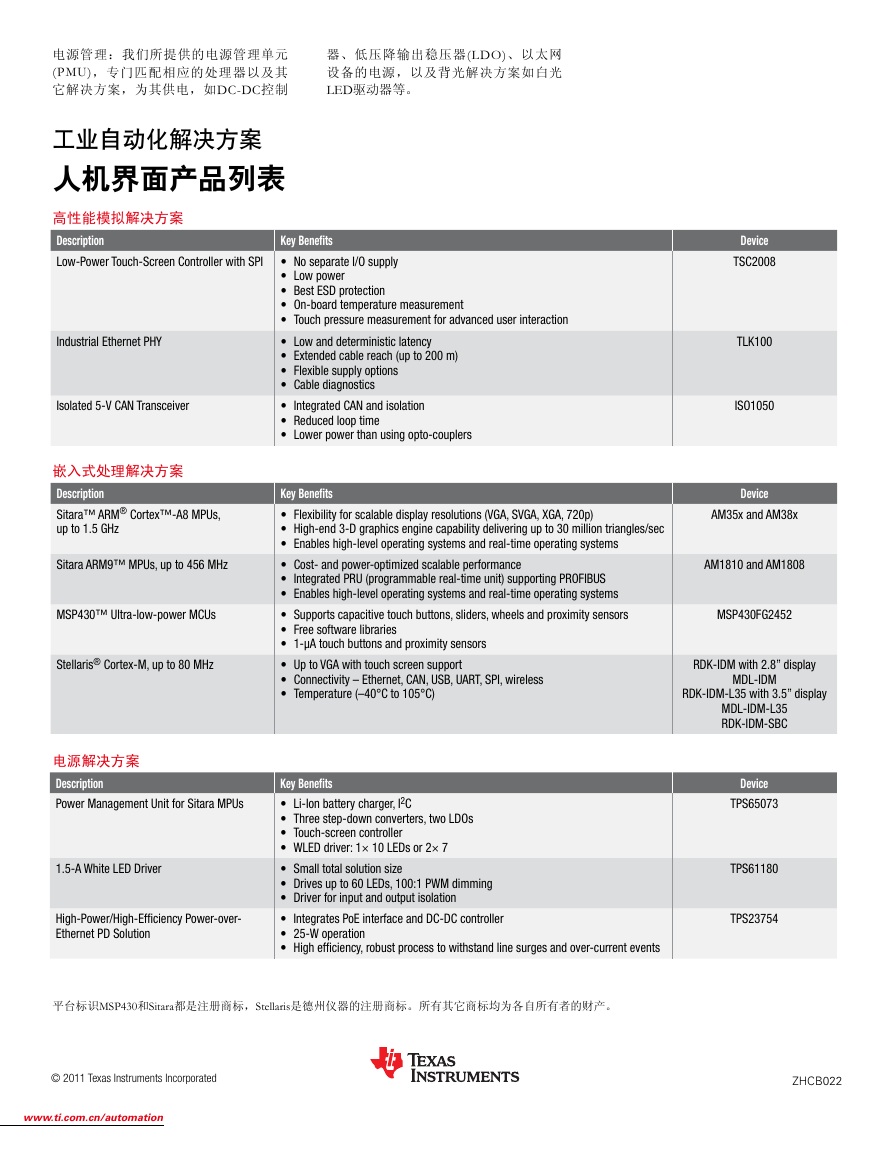

Power Management: We provide power 电源管理：我们所提供的电源管理单元 management units (PMU), specifi cally (PMU)，专门匹配相应的处理器以及其 matched with corresponding processors 它解决方案，为其供电，如DC-DC控制 as well as other solutions to deliver power 器、低压降输出稳压器(LDO)、以太网 such as DC-DC controllers, Low Drop Out 设备的电源，以及背光解决方案如白光 regulators (LDO), Power over Ethernet LED驱动器等。 devices and backlighting solutions such as white LED drivers. Industrial Automation Solutions 工业自动化解决方案 HMI portfolio at a glance 人机界面产品列表 High-Performance Analog Solutions 高性能模拟解决方案 Description Low-Power Touch-Screen Controller with SPI Key Benefits • No separate I/O supply • Low power • Best ESD protection • On-board temperature measurement • Touch pressure measurement for advanced user interaction • Low and deterministic latency • Extended cable reach (up to 200 m) • Flexible supply options • Cable diagnostics • Integrated CAN and isolation • Reduced loop time • Lower power than using opto-couplers Key Benefits • Flexibility for scalable display resolutions (VGA, SVGA, XGA, 720p) • High-end 3-D graphics engine capability delivering up to 30 million triangles/sec • Enables high-level operating systems and real-time operating systems • Cost- and power-optimized scalable performance • Integrated PRU (programmable real-time unit) supporting PROFIBUS • Enables high-level operating systems and real-time operating systems • Supports capacitive touch buttons, sliders, wheels and proximity sensors • Free software libraries • 1-µA touch buttons and proximity sensors • Up to VGA with touch screen support • Connectivity – Ethernet, CAN, USB, UART, SPI, wireless • Temperature (–40°C to 105°C) Device TSC2008 TLK100 ISO1050 Device AM35x and AM38x AM1810 and AM1808 MSP430FG2452 RDK-IDM with 2.8” display MDL-IDM RDK-IDM-L35 with 3.5” display MDL-IDM-L35 RDK-IDM-SBC Industrial Ethernet PHY Isolated 5-V CAN Transceiver Embedded Processing Solutions 嵌入式处理解决方案 Description Sitara™ ARM® Cortex™-A8 MPUs, up to 1.5 GHz Sitara ARM9™ MPUs, up to 456 MHz MSP430™ Ultra-low-power MCUs Stellaris® Cortex-M, up to 80 MHz Power Solutions 电源解决方案 Description Power Management Unit for Sitara MPUs 1.5-A White LED Driver High-Power/High-Effi ciency Power-over- Ethernet PD Solution Key Benefits • Li-Ion battery charger, I2C • Three step-down converters, two LDOs • Touch-screen controller • WLED driver: 1× 10 LEDs or 2× 7 • Small total solution size • Drives up to 60 LEDs, 100:1 PWM dimming • Driver for input and output isolation • Integrates PoE interface and DC-DC controller • 25-W operation • High effi ciency, robust process to withstand line surges and over-current events Device TPS65073 TPS61180 TPS23754 平台标识MSP430和Sitara都是注册商标，Stellaris是德州仪器的注册商标。所有其它商标均为各自所有者的财产。 The platform bar, MSP430 and Sitara are trademarks and Stellaris is a reigstered trademark of Texas Instruments. All other trademarks are the property of their respective owners. © 2011 Texas Instruments Incorporated www.ti.com/automation www.ti.com.cn/automation SLYB178 ZHCB022 
