ＦＬＵＥＮＴ１５.０基础界面中文翻译 1. 常规设置 2. 模型设置 3. 材料设置 4. 内部区域（控制体）条件设置 5. 边界条件设置 6. 动网格设置 7. 参考量设置 8. 求解方法设置 9. 求解控制设置 10.监视窗口设置 11.计算初始化设置 12.运算、自动保存设置 13.运行计算 14.显示与着色设置 15.图线设置 16.求解报告 17.网格菜单与创建面菜单

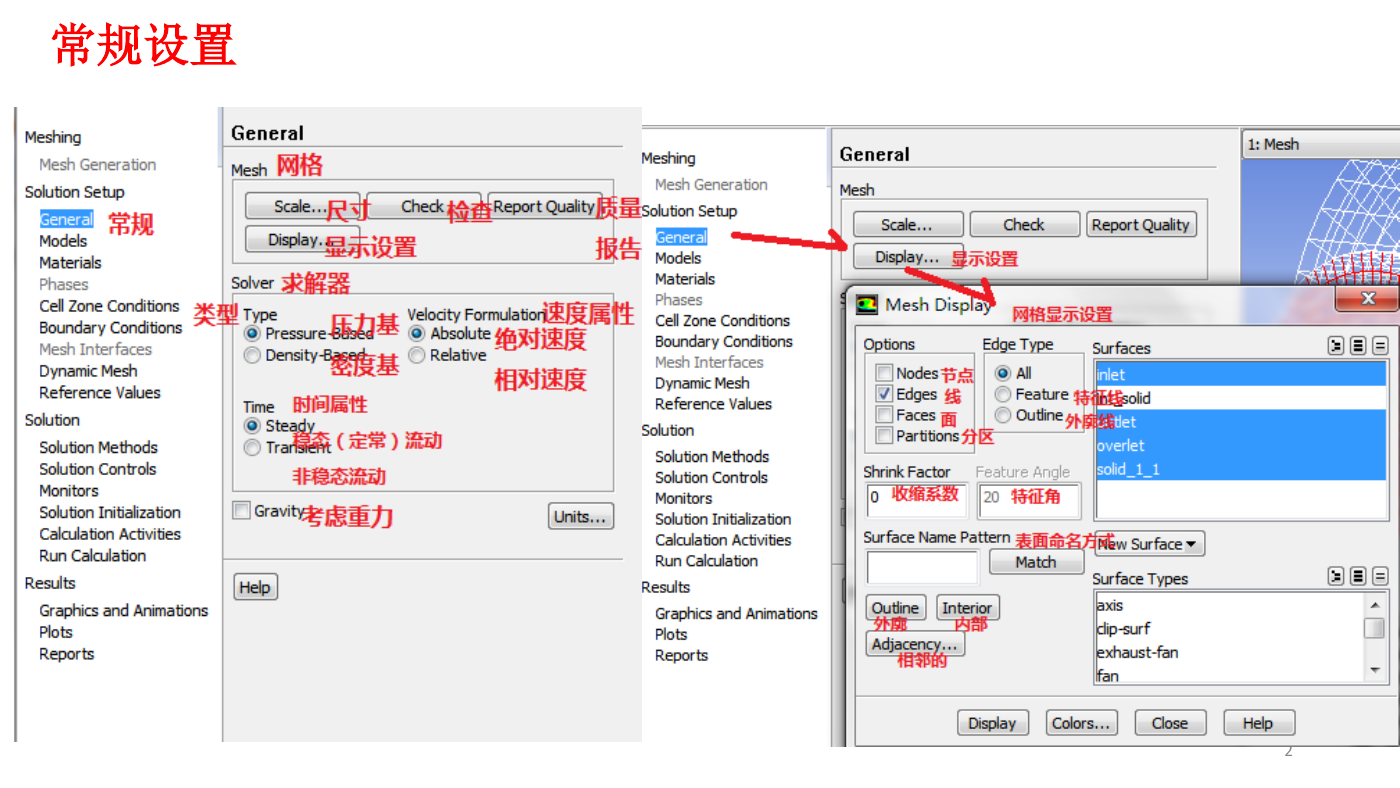

常规设置 2

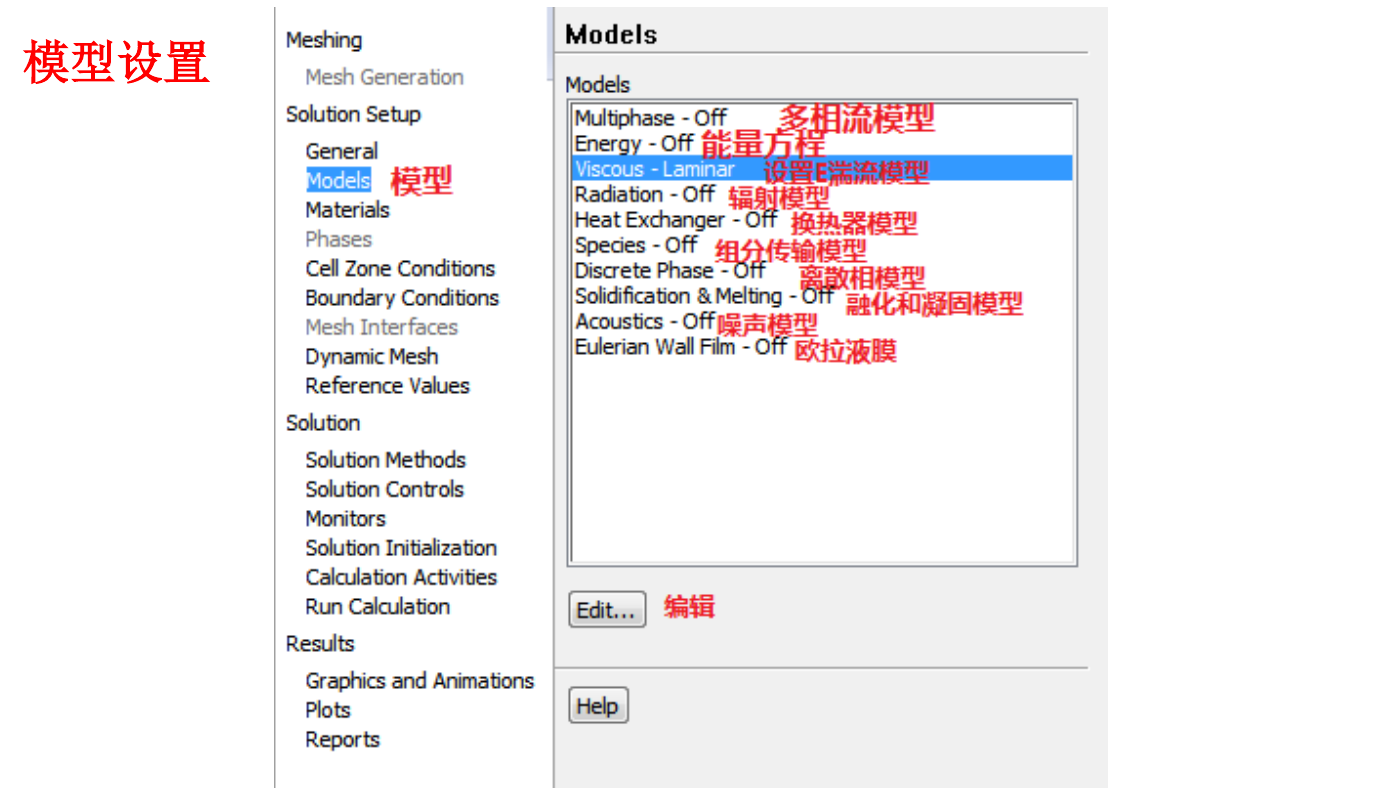

模型设置

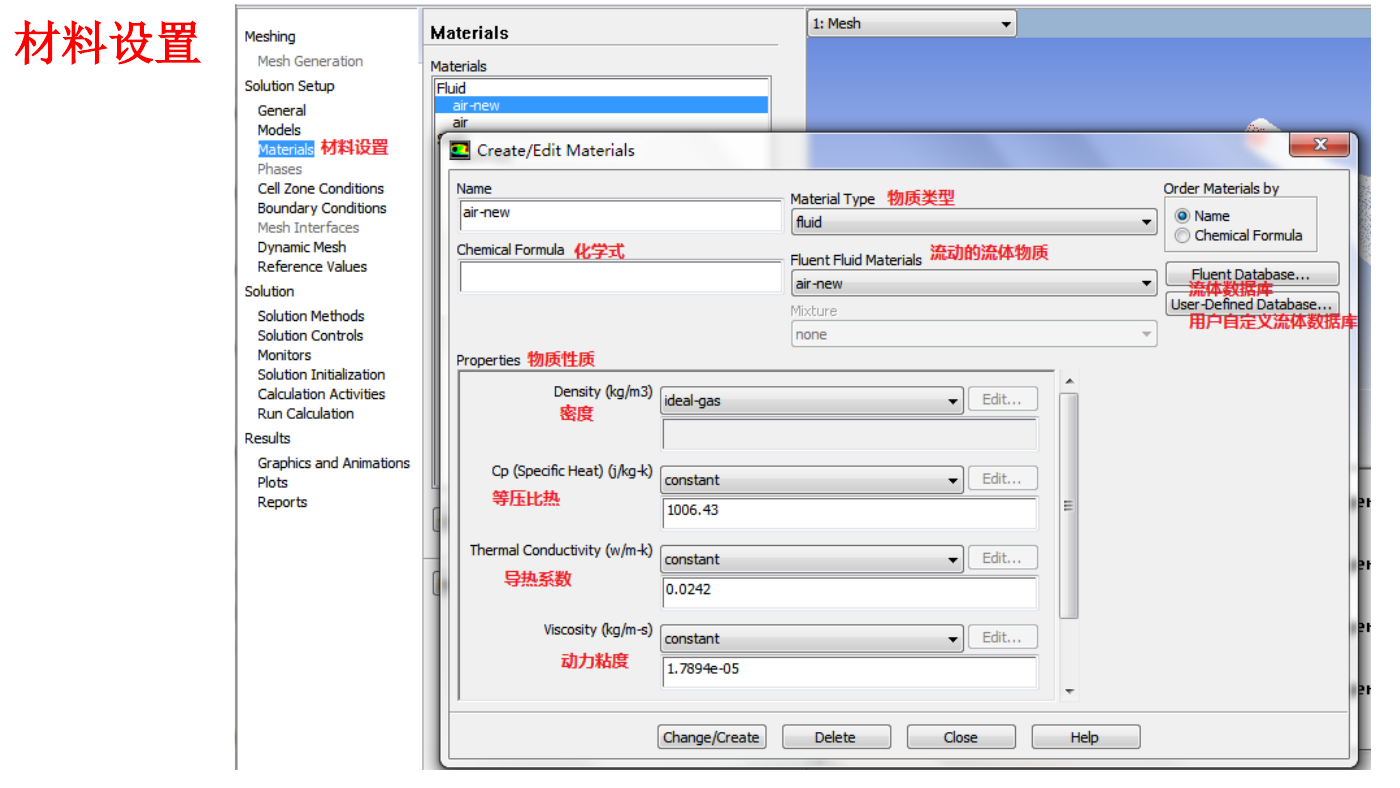

材料设置

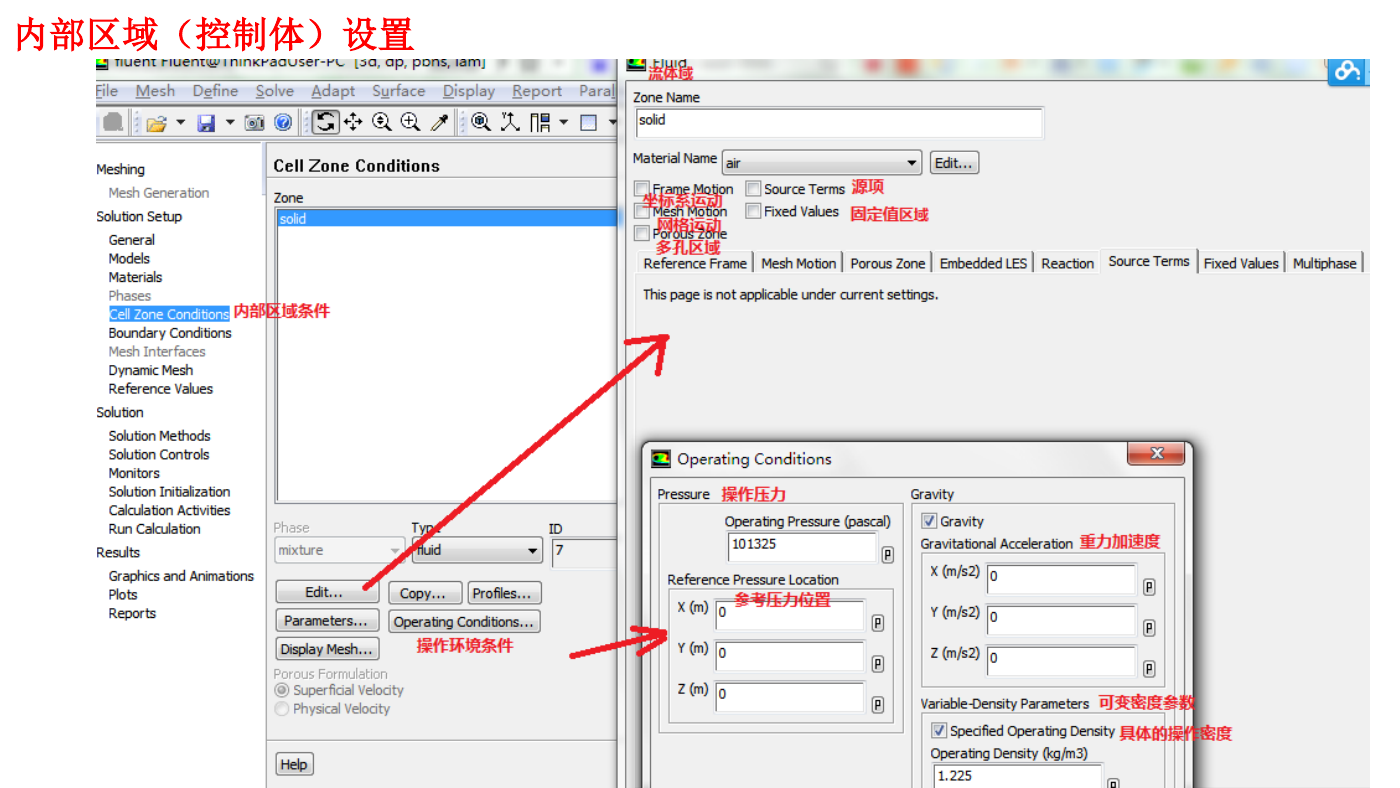

内部区域（控制体）设置

边界条件设置

1、速度入口边界条件（velocity-inlet）：给出迚口速度及需要计算的所有标量值。该边界条件适用于不可压缩流动问题。 2、压力入口边界条件（pressure-inlet）：压力迚口边界条件通常用于给出流体迚口的压力和流动的其它标量参数，对计算可压和不可压问题都适合。压力迚口边界条件通常用于不知道迚口流率戒流动速度时候的流动，这类流动在工程中常见，如浮力驱动的流动问题。压力迚口条件还可以用于处理外部戒者非受限流动的自由边界。 3、压力出口边界条件(pressure-outlet)：需要给定出口静压（表压）。而且，该压力只用于亚音速计算（M<1）。如果局部变成超音速，则根据前面来流条件外推出口边界条件。需要特别指出的是，这里的压力是相对于前面给定的工作压力。 4、质量入口边界条件(mass-flow-inlet)：给定入口边界上的质量流量。主要用于可压缩流动问题，对于不可压缩问题，由于密度是常数，可以使用速度入口条件。如果压力边界条件和质量边界条件都适合流动时，优先选择用压力迚口条件。 5、压力进场边界条件(pressure-far-field): 如果知道来流的静压和马赫数，Fluent提供了的压力进场边界条件来模拟该类问题。该边界条件只适合用理想气体定律计算密度的问题，而不能用于其它问题。为了满足压力进场条件，需要把边界放到我们关心区域足够进的地方。 6、自由流出边界条件(outflow): 不知道流出口的压力戒者速度，这时候可以选择流出边界条件。 7、固壁边界条件（wall）:对于粘性流动问题，Fluent默认设置是壁面无滑移条件。壁面热边界条件包括固定热通量、固定温度、对流换热系数、外部辐射换热、外部辐射换热与对流换热等。 8、迚口通风（Inlet Vent）：给定入口损失系数（Loss-Cofficient），流动方向和迚口环境总压、静压及总温。 9、迚口风扇（Intake Fan）：给定压力阶跃（Pressure Jump），流动方向和环境总压和总温 10、出口通风（Outlet Vent）：给定静压、回流条件、辐射系数、离散相边界条件、损失系数等。用于模拟出口通风情况，需要给定损失系数、环境（出口）压力和温度。 11、排风扇（Exhaust Fan）：用于模拟外部排风扇，给定一个压什和环境压力。 12、对称边界（Symmetry）：用于流动及传热时对称的情形。
