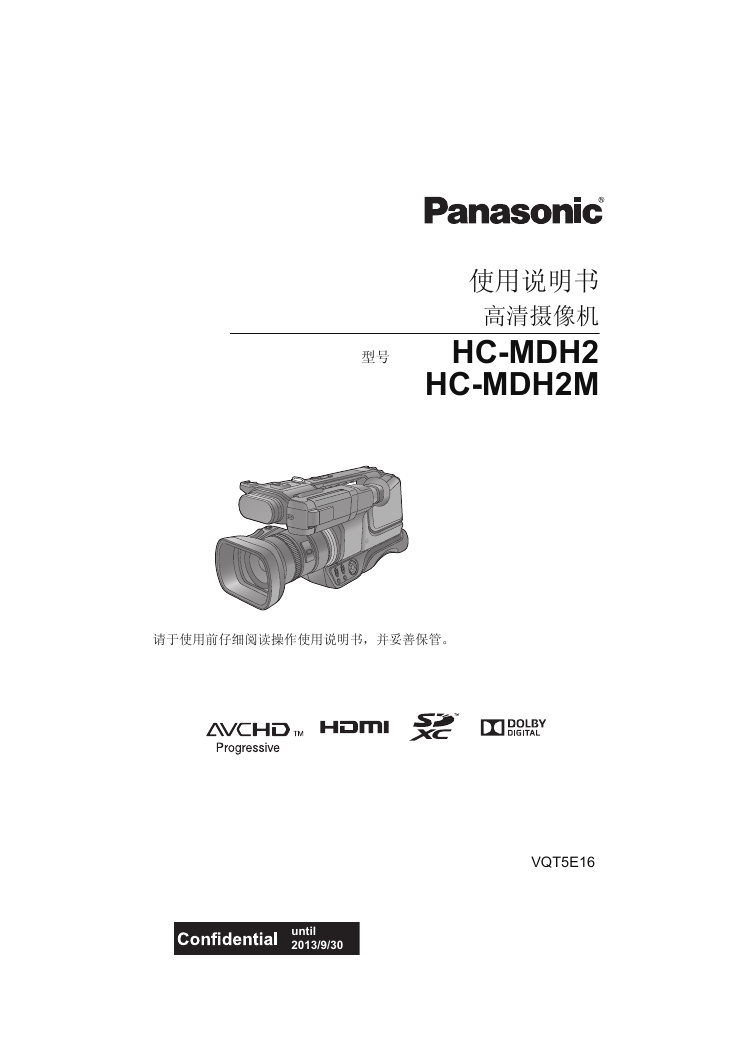

使用说明书高清摄像机 HC-MDH2 HC-MDH2M 型号请于使用前仔细阅读操作使用说明书，并妥善保管。 VQT5E16 until 2013/9/30

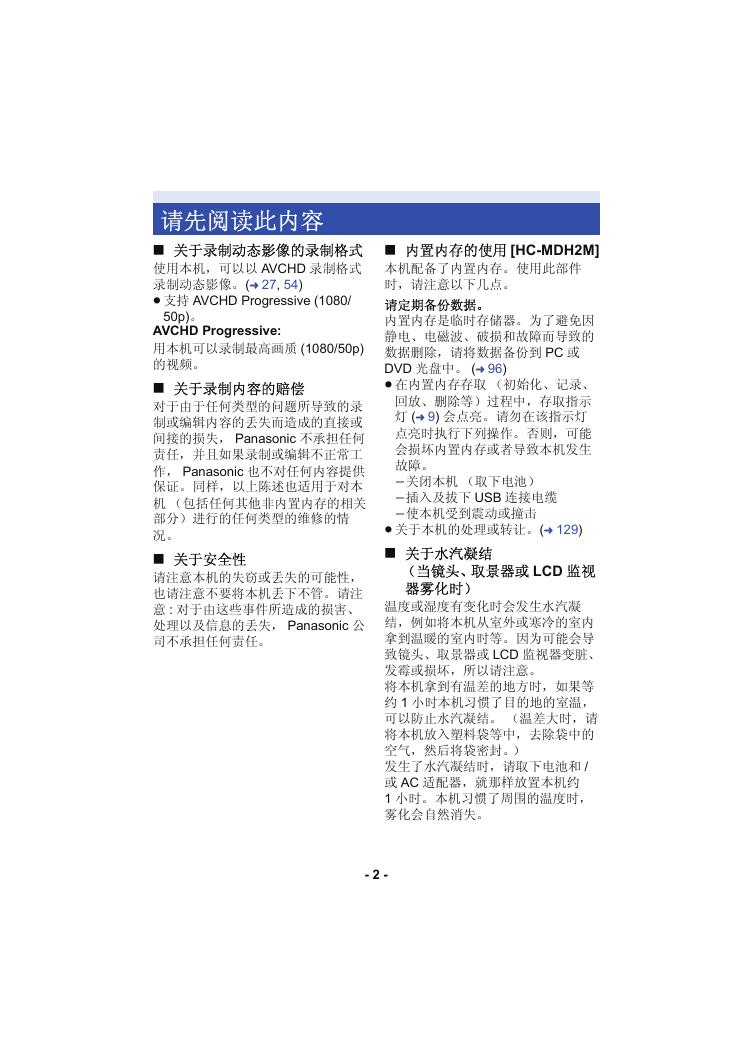

请先阅读此内容 ∫ 关于录制动态影像的录制格式使用本机，可以以 AVCHD 录制格式录制动态影像。 (l 27, 54) ≥ 支持 AVCHD Progressive (1080/ 50p)。 AVCHD Progressive: 用本机可以录制最高画质 (1080/50p) 的视频。 ∫ 关于录制内容的赔偿对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失， Panasonic 不承担任何责任，并且如果录制或编辑不正常工作， Panasonic 也不对任何内容提供保证。同样，以上陈述也适用于对本机（包括任何其他非内置内存的相关部分）进行的任何类型的维修的情况。 ∫ 关于安全性请注意本机的失窃或丢失的可能性，也请注意不要将本机丢下不管。请注意 : 对于由这些事件所造成的损害、处理以及信息的丢失， Panasonic 公司不承担任何责任。 ∫ 内置内存的使用 [HC-MDH2M] 本机配备了内置内存。使用此部件时，请注意以下几点。请定期备份数据。内置内存是临时存储器。为了避免因静电、电磁波、破损和故障而导致的数据删除，请将数据备份到 PC 或 DVD 光盘中。 (l 96) ≥ 在内置内存存取（初始化、记录、回放、删除等）过程中，存取指示灯 (l 9) 会点亮。请勿在该指示灯点亮时执行下列操作。否则，可能会损坏内置内存或者导致本机发生故障。 j关闭本机（取下电池） j插入及拔下 USB 连接电缆 j使本机受到震动或撞击 ≥ 关于本机的处理或转让。 (l 129) ∫ 关于水汽凝结（当镜头、取景器或 LCD 监视器雾化时）温度或湿度有变化时会发生水汽凝结，例如将本机从室外或寒冷的室内拿到温暖的室内时等。因为可能会导致镜头、取景器或 LCD 监视器变脏、发霉或损坏，所以请注意。将本机拿到有温差的地方时，如果等约 1 小时本机习惯了目的地的室温，可以防止水汽凝结。（温差大时，请将本机放入塑料袋等中，去除袋中的空气，然后将袋密封。）发生了水汽凝结时，请取下电池和 / 或 AC 适配器，就那样放置本机约 1 小时。本机习惯了周围的温度时，雾化会自然消失。 - 2 -

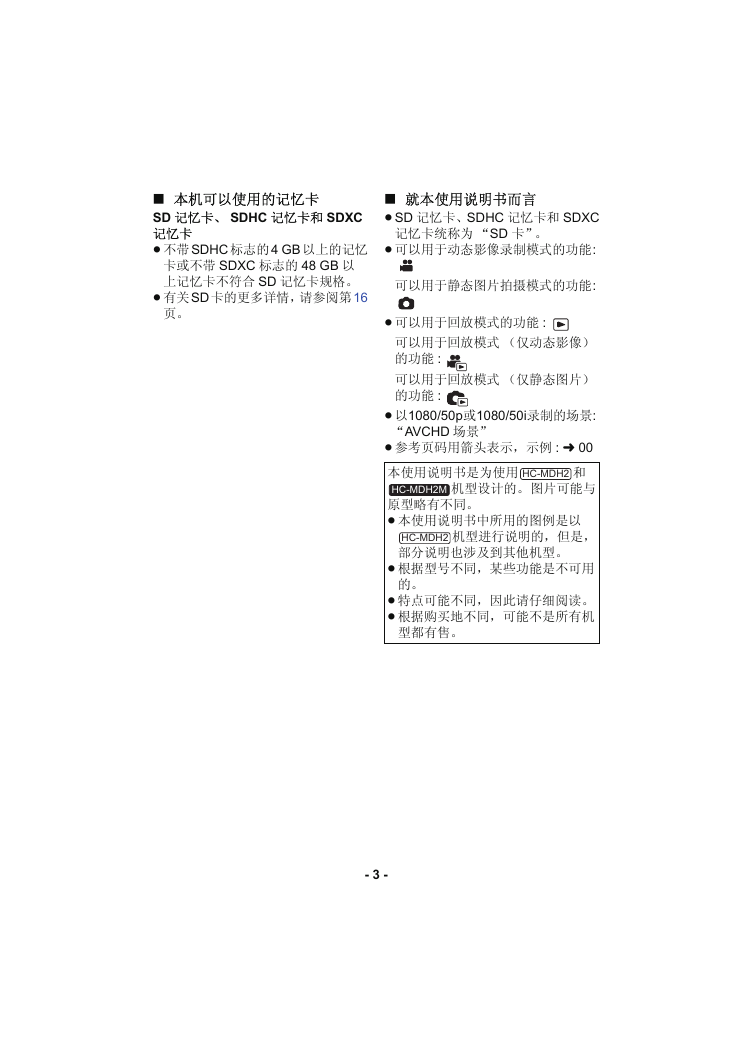

∫ 本机可以使用的记忆卡 SD 记忆卡、 SDHC 记忆卡和 SDXC 记忆卡 ≥ 不带SDHC 标志的4 GB 以上的记忆卡或不带 SDXC 标志的 48 GB 以上记忆卡不符合 SD 记忆卡规格。 ≥ 有关SD 卡的更多详情，请参阅第16 页。 ∫ 就本使用说明书而言 ≥SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为 “SD 卡”。 ≥ 可以用于动态影像录制模式的功能: 可以用于静态图片拍摄模式的功能: ≥ 可以用于回放模式的功能 : 可以用于回放模式（仅动态影像）的功能 : 可以用于回放模式（仅静态图片）的功能 : ≥ 以1080/50p或1080/50i录制的场景: “AVCHD 场景” ≥ 参考页码用箭头表示，示例 : l 00 和本使用说明书是为使用 HC-MDH2M 原型略有不同。 ≥ 本使用说明书中所用的图例是以机型设计的。图片可能与 HC-MDH2 HC-MDH2 部分说明也涉及到其他机型。机型进行说明的，但是， ≥ 根据型号不同，某些功能是不可用的。 ≥ 特点可能不同，因此请仔细阅读。 ≥ 根据购买地不同，可能不是所有机型都有售。 - 3 -

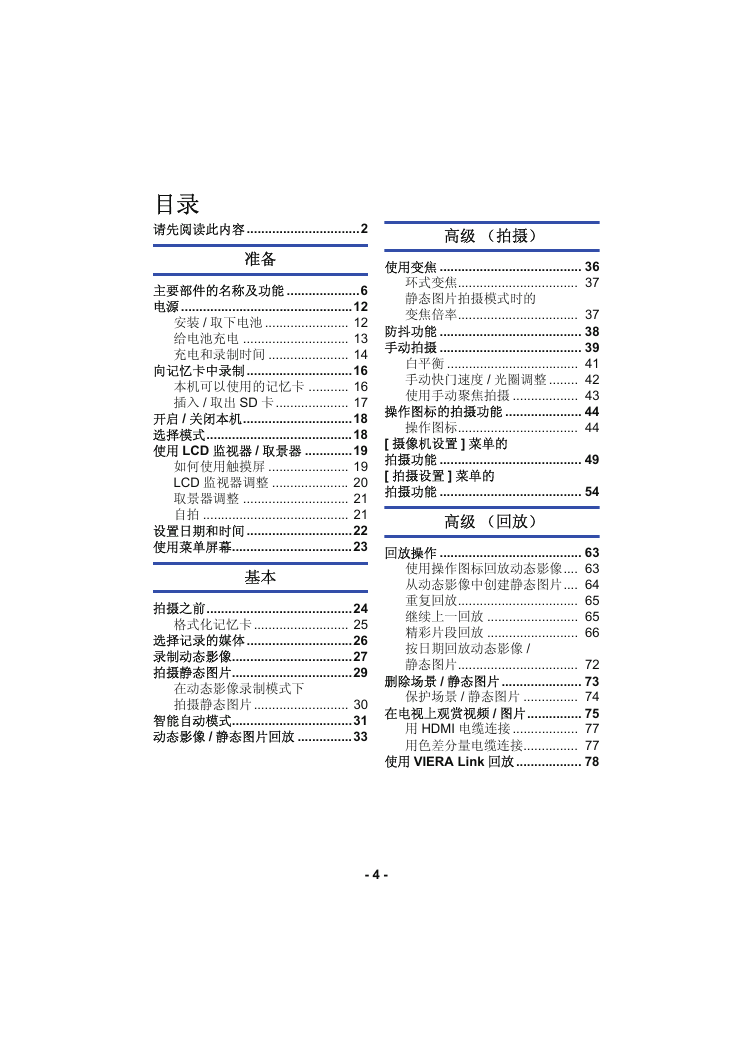

目录请先阅读此内容...............................2 准备主要部件的名称及功能 ....................6 电源...............................................12 安装 / 取下电池 ....................... 12 给电池充电 ............................. 13 充电和录制时间 ...................... 14 向记忆卡中录制.............................16 本机可以使用的记忆卡 ........... 16 插入 / 取出 SD 卡.................... 17 开启 / 关闭本机..............................18 选择模式........................................18 使用 LCD 监视器 / 取景器 .............19 如何使用触摸屏 ...................... 19 LCD 监视器调整 ..................... 20 取景器调整 ............................. 21 自拍 ........................................ 21 设置日期和时间.............................22 使用菜单屏幕.................................23 基本拍摄之前........................................24 格式化记忆卡.......................... 25 选择记录的媒体.............................26 录制动态影像.................................27 拍摄静态图片.................................29 在动态影像录制模式下拍摄静态图片.......................... 30 智能自动模式.................................31 动态影像 / 静态图片回放 ...............33 高级（拍摄）使用变焦 ....................................... 36 环式变焦................................. 37 静态图片拍摄模式时的变焦倍率................................. 37 防抖功能 ....................................... 38 手动拍摄 ....................................... 39 白平衡 .................................... 41 手动快门速度 / 光圈调整 ........ 42 使用手动聚焦拍摄 .................. 43 操作图标的拍摄功能 ..................... 44 操作图标................................. 44 [ 摄像机设置 ] 菜单的拍摄功能 ....................................... 49 [ 拍摄设置 ] 菜单的拍摄功能 ....................................... 54 高级（回放）回放操作 ....................................... 63 使用操作图标回放动态影像.... 63 从动态影像中创建静态图片.... 64 重复回放................................. 65 继续上一回放 ......................... 65 精彩片段回放 ......................... 66 按日期回放动态影像 / 静态图片................................. 72 删除场景 / 静态图片...................... 73 保护场景 / 静态图片 ............... 74 在电视上观赏视频 / 图片............... 75 用 HDMI 电缆连接.................. 77 用色差分量电缆连接............... 77 使用 VIERA Link 回放 .................. 78 - 4 -

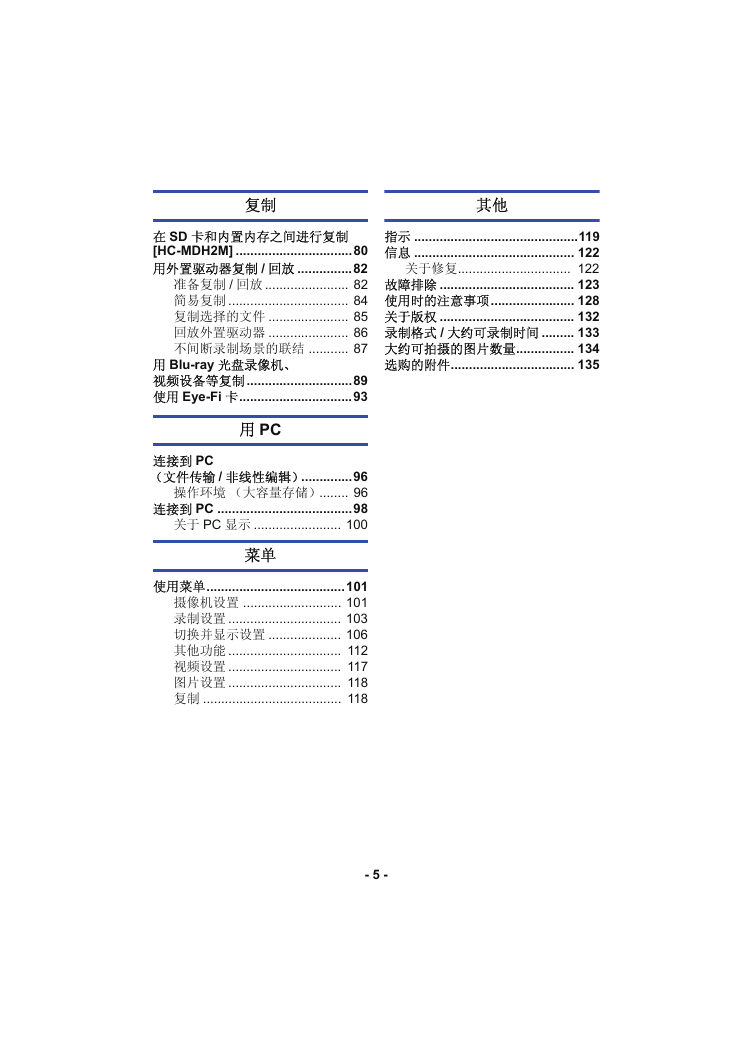

复制其他指示 .............................................119 信息 ............................................ 122 关于修复............................... 122 故障排除 ..................................... 123 使用时的注意事项....................... 128 关于版权 ..................................... 132 录制格式 / 大约可录制时间 ......... 133 大约可拍摄的图片数量................ 134 选购的附件.................................. 135 在 SD 卡和内置内存之间进行复制 [HC-MDH2M] ................................80 用外置驱动器复制 / 回放 ...............82 准备复制 / 回放 ....................... 82 简易复制 ................................. 84 复制选择的文件 ...................... 85 回放外置驱动器 ...................... 86 不间断录制场景的联结 ........... 87 用 Blu-ray 光盘录像机、视频设备等复制.............................89 使用 Eye-Fi 卡...............................93 用 PC 连接到 PC （文件传输 / 非线性编辑）..............96 操作环境（大容量存储）........ 96 连接到 PC .....................................98 关于 PC 显示 ........................ 100 菜单使用菜单......................................101 摄像机设置 ........................... 101 录制设置 ............................... 103 切换并显示设置 .................... 106 其他功能 ............................... 112 视频设置 ............................... 117 图片设置 ............................... 118 复制 ...................................... 118 - 5 -

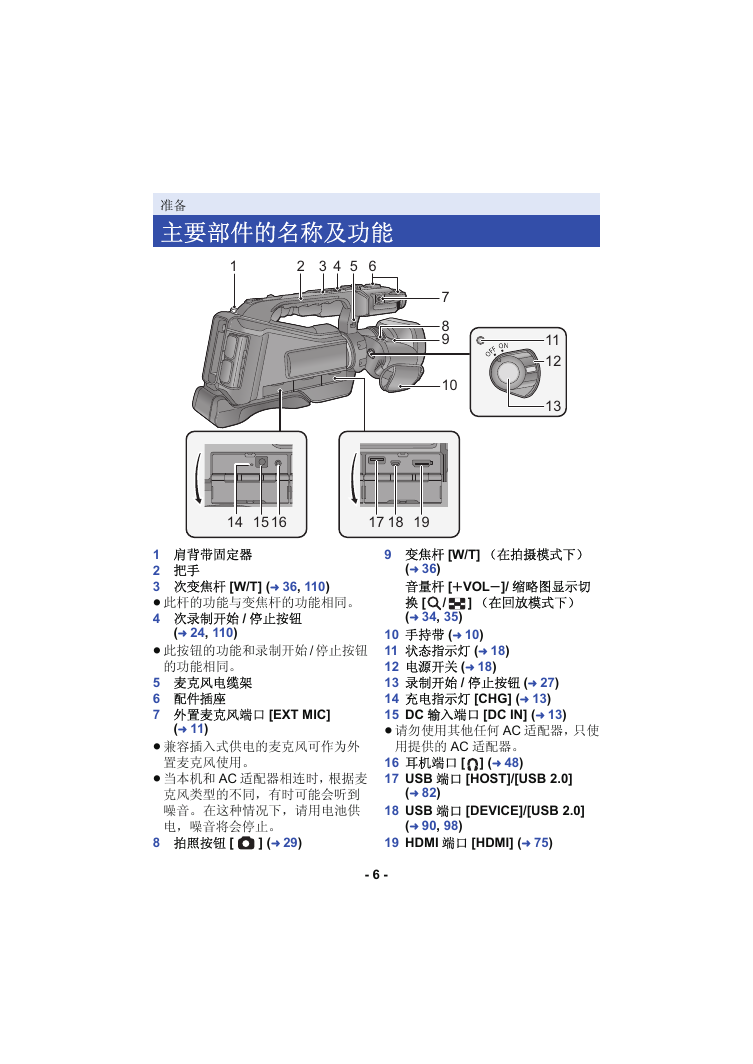

准备主要部件的名称及功能 1 32 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 1 肩背带固定器 2 把手 3 次变焦杆 [W/T] (l 36, 110) ≥ 此杆的功能与变焦杆的功能相同。 4 次录制开始 / 停止按钮 (l 24, 110) ≥ 此按钮的功能和录制开始 / 停止按钮的功能相同。 5 麦克风电缆架 6 配件插座 7 外置麦克风端口 [EXT MIC] (l 11) ≥ 兼容插入式供电的麦克风可作为外置麦克风使用。 ≥ 当本机和 AC 适配器相连时，根据麦克风类型的不同，有时可能会听到噪音。在这种情况下，请用电池供电，噪音将会停止。 8 拍照按钮 [ ] (l 29) 9 变焦杆 [W/T] （在拍摄模式下） (l 36) 音量杆 [rVOLs]/ 缩略图显示切换 [ (l 34, 35) ] （在回放模式下） / 10 手持带 (l 10) 11 状态指示灯 (l 18) 12 电源开关 (l 18) 13 录制开始 / 停止按钮 (l 27) 14 充电指示灯 [CHG] (l 13) 15 DC 输入端口 [DC IN] (l 13) ≥ 请勿使用其他任何 AC 适配器，只使用提供的 AC 适配器。 ] (l 48) 16 耳机端口 [ 17 USB 端口 [HOST]/[USB 2.0] 18 USB 端口 [DEVICE]/[USB 2.0] (l 82) (l 90, 98) 19 HDMI 端口 [HDMI] (l 75) - 6 -

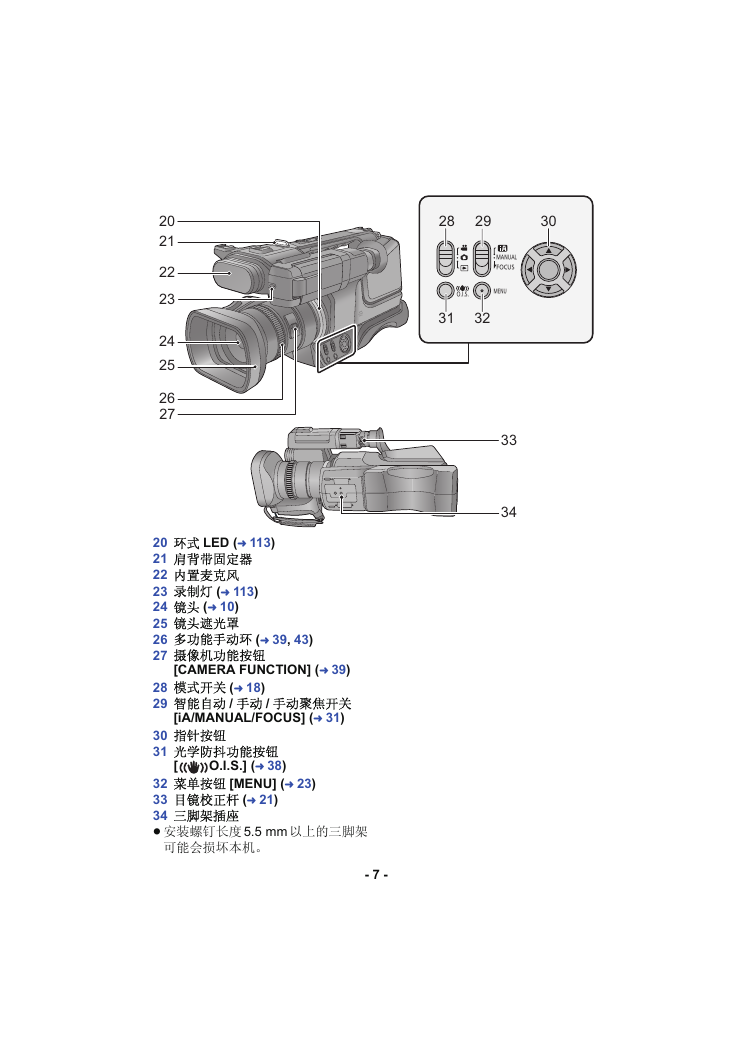

20 21 22 23 24 25 26 27 28 29 30 MANUAL FOCUS O.I.S. MENU 31 32 33 34 20 环式 LED (l 113) 21 肩背带固定器 22 内置麦克风 23 录制灯 (l 113) 24 镜头 (l 10) 25 镜头遮光罩 26 多功能手动环 (l 39, 43) 27 摄像机功能按钮 32 菜单按钮 [MENU] (l 23) 33 目镜校正杆 (l 21) 34 三脚架插座 ≥ 安装螺钉长度5.5 mm 以上的三脚架可能会损坏本机。 - 7 - [CAMERA FUNCTION] (l 39) 28 模式开关 (l 18) 29 智能自动 / 手动 / 手动聚焦开关 [iA/MANUAL/FOCUS] (l 31) 30 指针按钮 31 光学防抖功能按钮 O.I.S.] (l 38) [

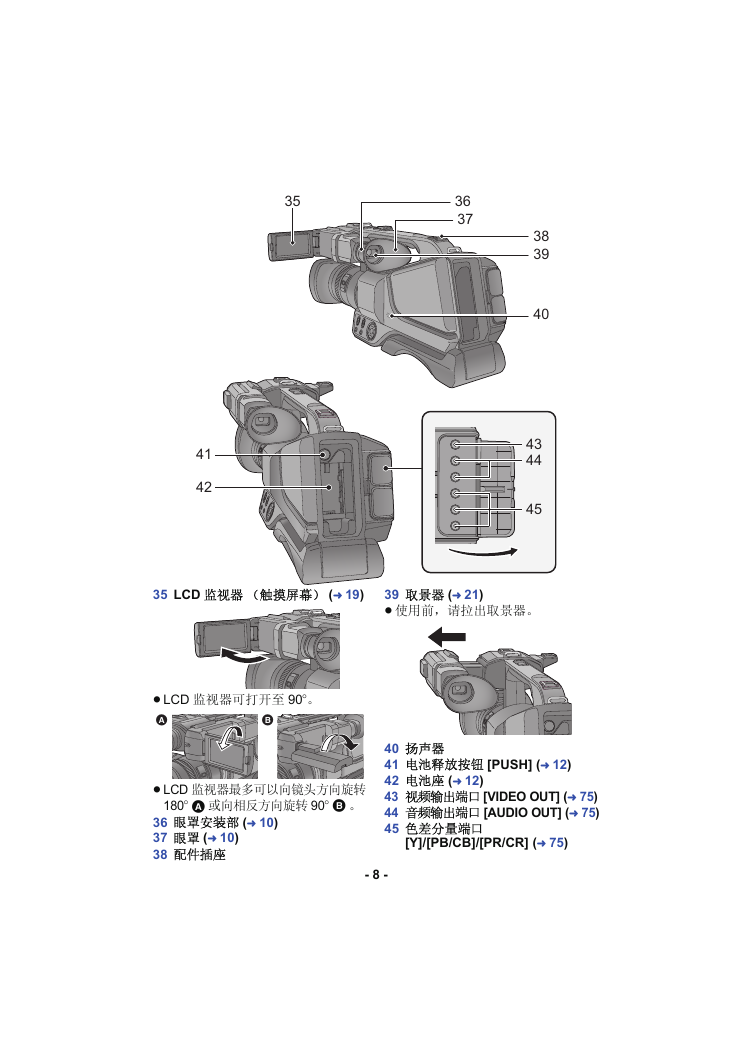

35 36 37 38 39 40 43 44 45 41 42 35 LCD 监视器（触摸屏幕） (l 19) 39 取景器 (l 21) ≥ 使用前，请拉出取景器。 ≥LCD 监视器可打开至 90o。   ≥LCD 监视器最多可以向镜头方向旋转 180o A 或向相反方向旋转 90o B 。 36 眼罩安装部 (l 10) 37 眼罩 (l 10) 38 配件插座 40 扬声器 41 电池释放按钮 [PUSH] (l 12) 42 电池座 (l 12) 43 视频输出端口 [VIDEO OUT] (l 75) 44 音频输出端口 [AUDIO OUT] (l 75) 45 色差分量端口 [Y]/[PB/CB]/[PR/CR] (l 75) - 8 -
