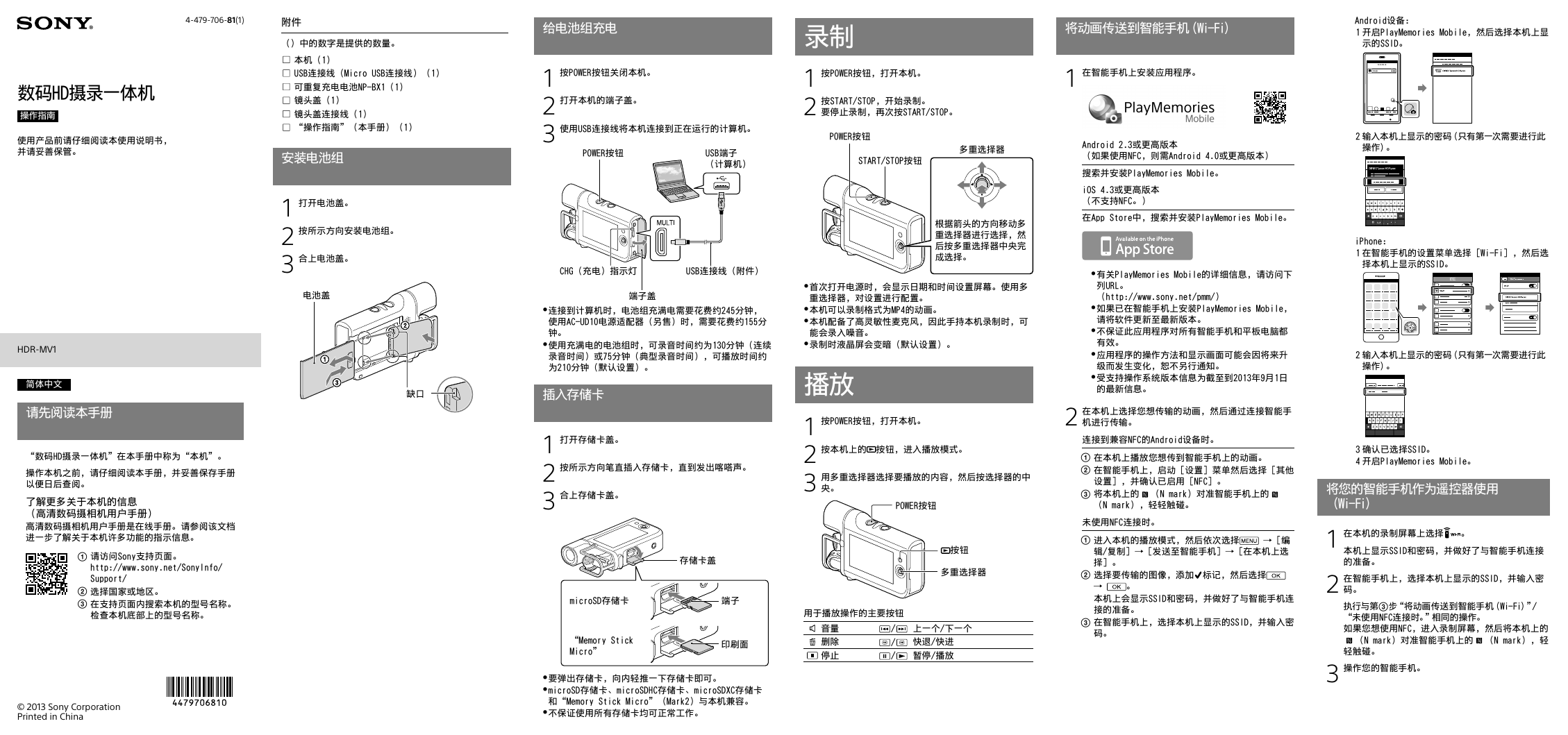

4-479-706-81(1) 附件 给电池组充电 数码HD摄录一体机 操作指南 使用产品前请仔细阅读本使用说明书， 并请妥善保管。 HDR-MV1 简体中文 请先阅读本手册 “数码HD摄录一体机”在本手册中称为“本机”。 操作本机之前，请仔细阅读本手册，并妥善保存手册 以便日后查阅。 了解更多关于本机的信息 （高清数码摄相机用户手册） 高清数码摄相机用户手册是在线手册。请参阅该文档 进一步了解关于本机许多功能的指示信息。  请访问Sony支持页面。 http://www.sony.net/SonyInfo/ Support/  选择国家或地区。  在支持页面内搜索本机的型号名称。 检查本机底部上的型号名称。 © 2013 Sony Corporation Printed in China （）中的数字是提供的数量。 本机（1） USB连接线（Micro USB连接线）（1） 可重复充电电池NP-BX1（1） 镜头盖（1） 镜头盖连接线（1） “操作指南”（本手册）（1） 安装电池组 1 打开电池盖。 2 按所示方向安装电池组。 3 合上电池盖。 电池盖 1 按POWER按钮关闭本机。 2 打开本机的端子盖。 3 使用USB连接线将本机连接到正在运行的计算机。 POWER按钮 USB端子 （计算机） CHG（充电）指示灯 USB连接线（附件） 端子盖  连接到计算机时，电池组充满电需要花费约245分钟， 使用AC-UD10电源适配器（另售）时，需要花费约155分 钟。  使用充满电的电池组时，可录音时间约为130分钟（连续 录音时间）或75分钟（典型录音时间），可播放时间约 为210分钟（默认设置）。 缺口 插入存储卡 1 打开存储卡盖。 2 按所示方向笔直插入存储卡，直到发出喀嗒声。 3 合上存储卡盖。 存储卡盖 microSD存储卡 端子 “Memory Stick Micro” 印刷面  要弹出存储卡，向内轻推一下存储卡即可。  microSD存储卡、microSDHC存储卡、microSDXC存储卡 和“Memory Stick Micro”（Mark2）与本机兼容。  不保证使用所有存储卡均可正常工作。 录制 1 按POWER按钮，打开本机。 2 按START/STOP，开始录制。 要停止录制，再次按START/STOP。 POWER按钮 START/STOP按钮 多重选择器 根据箭头的方向移动多 重选择器进行选择，然 后按多重选择器中央完 成选择。  首次打开电源时，会显示日期和时间设置屏幕。使用多 重选择器，对设置进行配置。  本机可以录制格式为MP4的动画。  本机配备了高灵敏性麦克风，因此手持本机录制时，可 能会录入噪音。  录制时液晶屏会变暗（默认设置）。 播放 1 按POWER按钮，打开本机。 2 按本机上的 按钮，进入播放模式。 3 用多重选择器选择要播放的内容，然后按选择器的中 央。 POWER按钮 按钮 多重选择器 用于播放操作的主要按钮 音量 删除 停止 / 上一个/下一个 / 快退/快进 / 暂停/播放 将动画传送到智能手机（Wi-Fi） 1 在智能手机上安装应用程序。 Android 2.3或更高版本 （如果使用NFC，则需Android 4.0或更高版本） 搜索并安装PlayMemories Mobile。 iOS 4.3或更高版本 （不支持NFC。） 在App Store中，搜索并安装PlayMemories Mobile。  有关PlayMemories Mobile的详细信息，请访问下 列URL。 （http://www.sony.net/pmm/）  如果已在智能手机上安装PlayMemories Mobile， 请将软件更新至最新版本。  不保证此应用程序对所有智能手机和平板电脑都 有效。  应用程序的操作方法和显示画面可能会因将来升 级而发生变化，恕不另行通知。  受支持操作系统版本信息为截至到2013年9月1日 的最新信息。 2 在本机上选择您想传输的动画，然后通过连接智能手 机进行传输。 连接到兼容NFC的Android设备时。  在本机上播放您想传到智能手机上的动画。  在智能手机上，启动［设置］菜单然后选择［其他 设置］，并确认已启用［NFC］。  将本机上的 （N mark）对准智能手机上的 （N mark），轻轻触碰。 未使用NFC连接时。  进入本机的播放模式，然后依次选择 ［编 辑/复制］［发送至智能手机］［在本机上选 择］。  选择要传输的图像，添加 标记，然后选择 。  本机上会显示SSID和密码，并做好了与智能手机连 接的准备。  在智能手机上，选择本机上显示的SSID，并输入密 码。 Android设备： 1 开启PlayMemories Mobile，然后选择本机上显 示的SSID。 2 输入本机上显示的密码（只有第一次需要进行此 操作）。 iPhone： 1 在智能手机的设置菜单选择［Wi-Fi］，然后选 择本机上显示的SSID。 2 输入本机上显示的密码（只有第一次需要进行此 操作）。 3 确认已选择SSID。 4 开启PlayMemories Mobile。 将您的智能手机作为遥控器使用 （Wi-Fi） 1 在本机的录制屏幕上选择 。 本机上显示SSID和密码，并做好了与智能手机连接 的准备。 2 在智能手机上，选择本机上显示的SSID，并输入密 码。 执行与第步“将动画传送到智能手机（Wi-Fi）”/ “未使用NFC连接时。”相同的操作。 如果您想使用NFC，进入录制屏幕，然后将本机上的 （N mark）对准智能手机上的 （N mark），轻 轻触碰。 3 操作您的智能手机。 HDR-MV1 4-479-706-81(1)

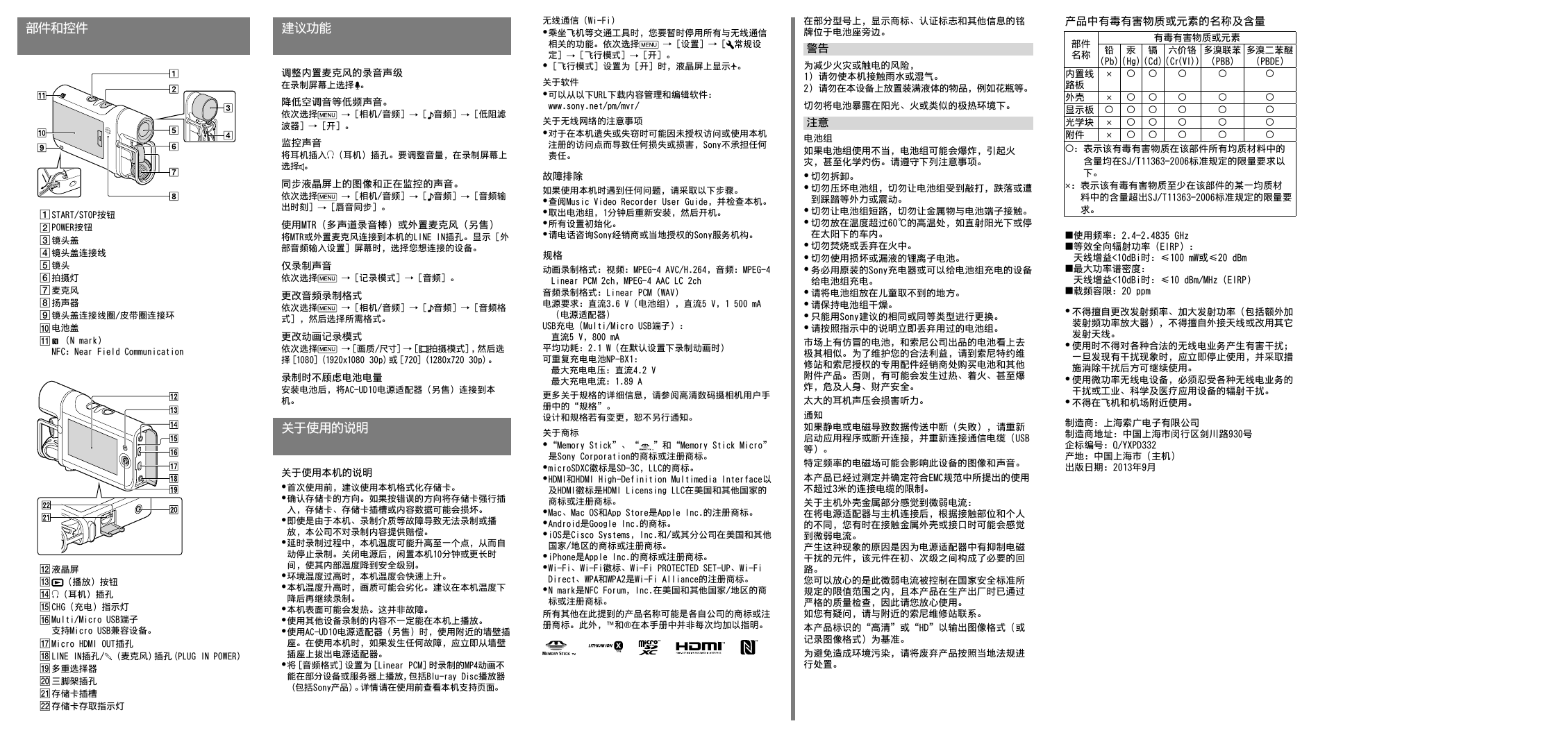

部件和控件 建议功能 调整内置麦克风的录音声级 在录制屏幕上选择 。 降低空调音等低频声音。 依次选择 波器］［开］。 ［相机/音频］［ 音频］［低阻滤 监控声音 将耳机插入（耳机）插孔。要调整音量，在录制屏幕上 选择 。 同步液晶屏上的图像和正在监控的声音。 依次选择 出时刻］［唇音同步］。 ［相机/音频］［ 音频］［音频输 使用MTR（多声道录音棒）或外置麦克风（另售） 将MTR或外置麦克风连接到本机的LINE IN插孔。显示［外 部音频输入设置］屏幕时，选择您想连接的设备。 仅录制声音 依次选择 ［记录模式］［音频］。 更改音频录制格式 依次选择 式］，然后选择所需格式。 ［相机/音频］［ 音频］［音频格 更改动画记录模式 依次选择 择［1080］（1920x1080 30p）或［720］（1280x720 30p）。 ［画质/尺寸］［ 拍摄模式］，然后选 录制时不顾虑电池电量 安装电池后，将AC-UD10电源适配器（另售）连接到本 机。 关于使用的说明 关于使用本机的说明  首次使用前，建议使用本机格式化存储卡。  确认存储卡的方向。如果按错误的方向将存储卡强行插 入，存储卡、存储卡插槽或内容数据可能会损坏。  即使是由于本机、录制介质等故障导致无法录制或播 放，本公司不对录制内容提供赔偿。  延时录制过程中，本机温度可能升高至一个点，从而自 动停止录制。关闭电源后，闲置本机10分钟或更长时 间，使其内部温度降到安全级别。  环境温度过高时，本机温度会快速上升。  本机温度升高时，画质可能会劣化。建议在本机温度下 降后再继续录制。  本机表面可能会发热。这并非故障。  使用其他设备录制的内容不一定能在本机上播放。  使用AC-UD10电源适配器（另售）时，使用附近的墙壁插 座。在使用本机时，如果发生任何故障，应立即从墙壁 插座上拔出电源适配器。  将［音频格式］设置为［Linear PCM］时录制的MP4动画不 能在部分设备或服务器上播放，包括Blu-ray Disc播放器 （包括Sony产品）。详情请在使用前查看本机支持页面。  START/STOP按钮  POWER按钮  镜头盖  镜头盖连接线  镜头  拍摄灯  麦克风  扬声器  镜头盖连接线圈/皮带圈连接环  电池盖  （N mark） NFC: Near Field Communication  液晶屏  （播放）按钮  （耳机）插孔  CHG（充电）指示灯  Multi/Micro USB端子 支持Micro USB兼容设备。  Micro HDMI OUT插孔  LINE IN插孔/ （麦克风）插孔（PLUG IN POWER）  多重选择器  三脚架插孔  存储卡插槽  存储卡存取指示灯 无线通信（Wi-Fi）  乘坐飞机等交通工具时，您要暂时停用所有与无线通信 ［设置］［ 常规设 相关的功能。依次选择 定］［飞行模式］［开］。  ［飞行模式］设置为［开］时，液晶屏上显示 。 关于软件  可以从以下URL下载内容管理和编辑软件： www.sony.net/pm/mvr/ 关于无线网络的注意事项  对于在本机遗失或失窃时可能因未授权访问或使用本机 注册的访问点而导致任何损失或损害，Sony不承担任何 责任。 故障排除 如果使用本机时遇到任何问题，请采取以下步骤。  查阅Music Video Recorder User Guide，并检查本机。  取出电池组，1分钟后重新安装，然后开机。  所有设置初始化。  请电话咨询Sony经销商或当地授权的Sony服务机构。 规格 动画录制格式：视频：MPEG-4 AVC/H.264，音频：MPEG-4 Linear PCM 2ch，MPEG-4 AAC LC 2ch 音频录制格式：Linear PCM（WAV） 电源要求：直流3.6 V（电池组），直流5 V，1 500 mA （电源适配器） USB充电（Multi/Micro USB端子）： 直流5 V, 800 mA 平均功耗：2.1 W（在默认设置下录制动画时） 可重复充电电池NP-BX1： 最大充电电压：直流4.2 V 最大充电电流：1.89 A 更多关于规格的详细信息，请参阅高清数码摄相机用户手 册中的“规格”。 设计和规格若有变更，恕不另行通知。 关于商标  “Memory Stick”、“ ”和“Memory Stick Micro” 是Sony Corporation的商标或注册商标。  microSDXC徽标是SD-3C，LLC的商标。  HDMI和HDMI High-Definition Multimedia Interface以 及HDMI徽标是HDMI Licensing LLC在美国和其他国家的 商标或注册商标。  Mac、Mac OS和App Store是Apple Inc.的注册商标。  Android是Google Inc.的商标。  iOS是Cisco Systems, Inc.和/或其分公司在美国和其他 国家/地区的商标或注册商标。  iPhone是Apple Inc.的商标或注册商标。  Wi-Fi、Wi-Fi徽标、Wi-Fi PROTECTED SET-UP、Wi-Fi Direct、WPA和WPA2是Wi-Fi Alliance的注册商标。  N mark是NFC Forum, Inc.在美国和其他国家/地区的商 标或注册商标。 所有其他在此提到的产品名称可能是各自公司的商标或注 册商标。此外，™和®在本手册中并非每次均加以指明。 在部分型号上，显示商标、认证标志和其他信息的铭 牌位于电池座旁边。 警告 为减少⽕灾或触电的风险， 1）请勿使本机接触⾬⽔或湿⽓。 2）请勿在本设备上放置装满液体的物品，例如花瓶等。 切勿将电池暴露在阳光、⽕或类似的极热环境下。 注意 电池组 如果电池组使用不当，电池组可能会爆炸，引起⽕ 灾，甚至化学灼伤。请遵守下列注意事项。  切勿拆卸。  切勿压坏电池组，切勿让电池组受到敲打，跌落或遭 到踩踏等外力或震动。  切勿让电池组短路，切勿让金属物与电池端子接触。  切勿放在温度超过60℃的高温处，如直射阳光下或停 在太阳下的车内。  切勿焚烧或丢弃在⽕中。  切勿使用损坏或漏液的锂离子电池。  务必用原装的Sony充电器或可以给电池组充电的设备 给电池组充电。  请将电池组放在儿童取不到的地方。  请保持电池组干燥。  只能用Sony建议的相同或同等类型进行更换。  请按照指示中的说明立即丢弃用过的电池组。 市场上有仿冒的电池，和索尼公司出品的电池看上去 极其相似。为了维护您的合法利益，请到索尼特约维 修站和索尼授权的专用配件经销商处购买电池和其他 附件产品。否则，有可能会发生过热、着⽕、甚至爆 炸，危及人身、财产安全。 太大的耳机声压会损害听力。 通知 如果静电或电磁导致数据传送中断（失败），请重新 启动应用程序或断开连接，并重新连接通信电缆（USB 等）。 特定频率的电磁场可能会影响此设备的图像和声音。 本产品已经过测定并确定符合EMC规范中所提出的使用 不超过3米的连接电缆的限制。 关于主机外壳金属部分感觉到微弱电流： 在将电源适配器与主机连接后，根据接触部位和个人 的不同，您有时在接触金属外壳或接口时可能会感觉 到微弱电流。 产生这种现象的原因是因为电源适配器中有抑制电磁 干扰的元件，该元件在初、次级之间构成了必要的回 路。 您可以放⼼的是此微弱电流被控制在国家安全标准所 规定的限值范围之内，且本产品在生产出⼚时已通过 严格的质量检查，因此请您放⼼使用。 如您有疑问，请与附近的索尼维修站联系。 本产品标识的“高清”或“HD”以输出图像格式（或 记录图像格式）为基准。 为避免造成环境污染，请将废弃产品按照当地法规进 行处置。 产品中有毒有害物质或元素的名称及含量 部件 名称 铅 汞 （Pb） （Hg） （Cd） 镉 有毒有害物质或元素 多溴联苯 （PBB） （Cr（VI）） 六价铬 多溴二苯醚 （PBDE）    ×   内置线 路板 ×   外壳 显示板    光学块 ×   ×   附件 ： 表示该有毒有害物质在该部件所有均质材料中的 含量均在SJ/T11363-2006标准规定的限量要求以 下。             ×： 表示该有毒有害物质至少在该部件的某一均质材 料中的含量超出SJ/T11363-2006标准规定的限量要 求。 Ą使用频率：2.4-2.4835 GHz Ą等效全向辐射功率（EIRP）： 天线增益<10dBi时：≤100 mW或≤20 dBm Ą最大功率谱密度： 天线增益<10dBi时：≤10 dBm/MHz（EIRP） Ą载频容限：20 ppm  不得擅自更改发射频率、加大发射功率（包括额外加 装射频功率放大器），不得擅自外接天线或改用其它 发射天线。  使用时不得对各种合法的无线电业务产生有害干扰； 一旦发现有干扰现象时，应立即停止使用，并采取措 施消除干扰后方可继续使用。  使用微功率无线电设备，必须忍受各种无线电业务的 干扰或工业、科学及医疗应用设备的辐射干扰。  不得在飞机和机场附近使用。 制造商：上海索⼴电子有限公司 制造商地址：中国上海市闵行区剑川路930号 企标编号：Q/YXPD332 产地：中国上海市（主机） 出版日期：2013年9月 HDR-MV1 4-479-706-81(1)
