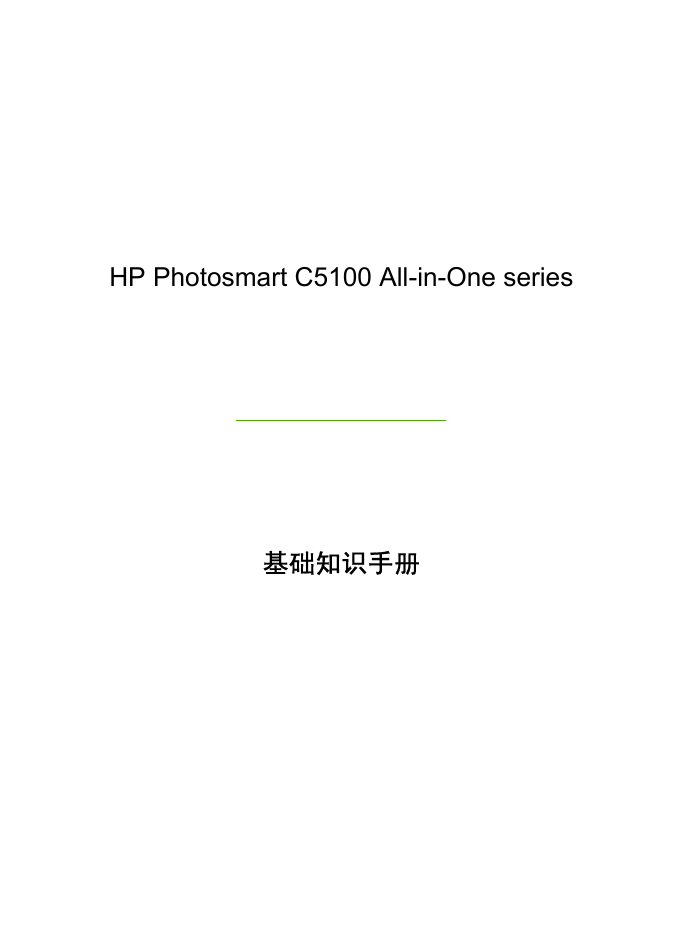

HP Photosmart C5100 All-in-One series

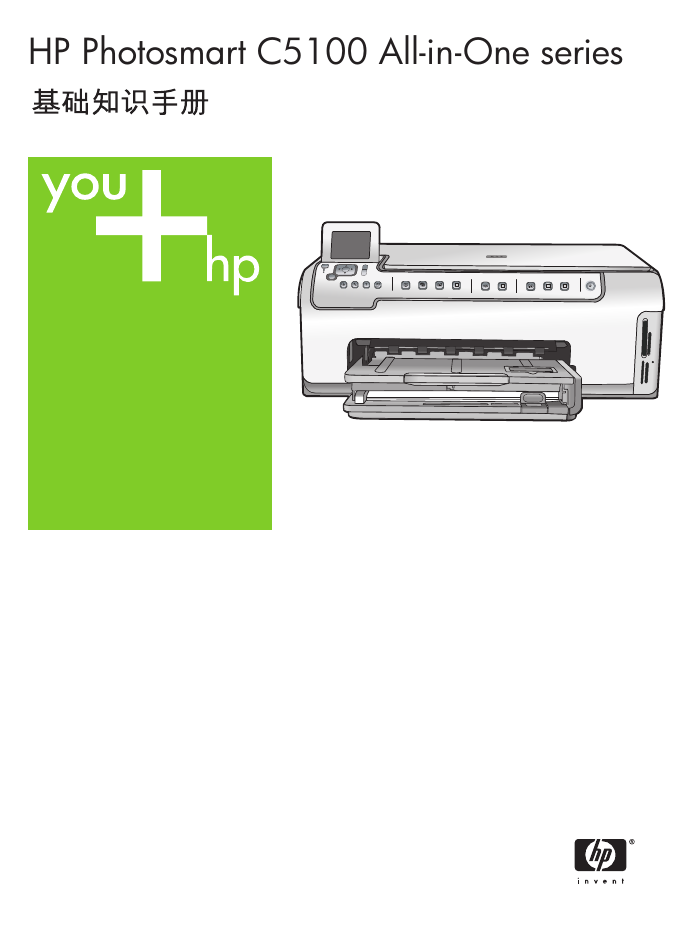

HP Photosmart C5100 All-in-One series 基础知识手册

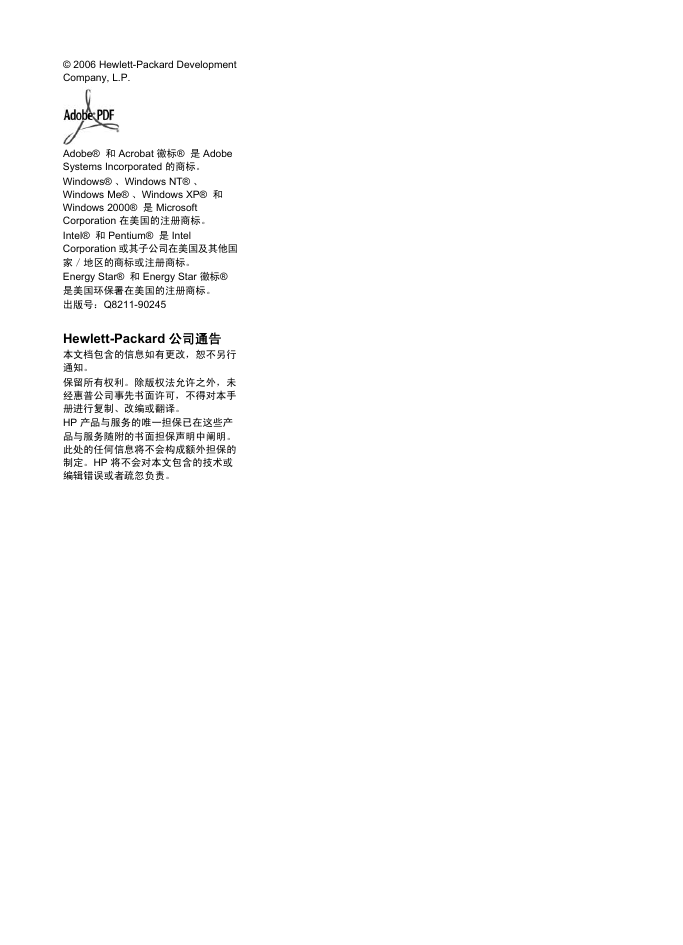

© 2006 Hewlett-Packard Development Company, L.P. Adobe® 和 Acrobat 徽标® 是 Adobe Systems Incorporated 的商标。 Windows® 、Windows NT® 、 Windows Me® 、Windows XP® 和 Windows 2000® 是 Microsoft Corporation 在美国的注册商标。 Intel® 和 Pentium® 是 Intel Corporation 或其子公司在美国及其他国家／地区的商标或注册商标。 Energy Star® 和 Energy Star 徽标® 是美国环保署在美国的注册商标。出版号：Q8211-90245 Hewlett-Packard 公司通告本文档包含的信息如有更改，恕不另行通知。保留所有权利。除版权法允许之外，未经惠普公司事先书面许可，不得对本手册进行复制、改编或翻译。 HP 产品与服务的唯一担保已在这些产品与服务随附的书面担保声明中阐明。此处的任何信息将不会构成额外担保的制定。HP 将不会对本文包含的技术或编辑错误或者疏忽负责。

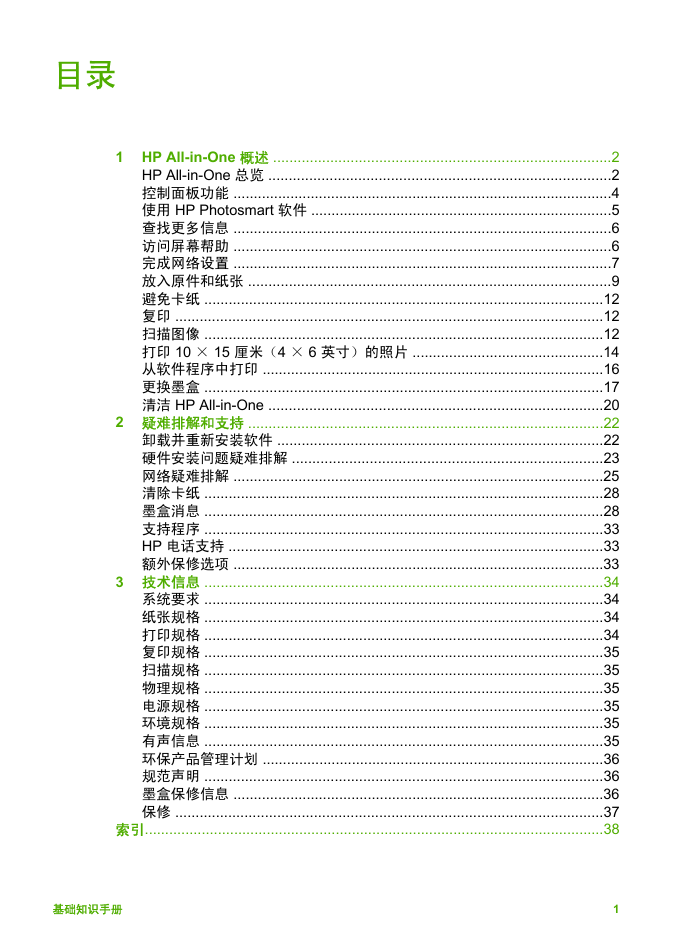

目录 1 HP All-in-One 概述 ...................................................................................2 HP All-in-One 总览 ....................................................................................2 控制面板功能 .............................................................................................4 使用 HP Photosmart 软件 ..........................................................................5 查找更多信息 .............................................................................................6 访问屏幕帮助 .............................................................................................6 完成网络设置 .............................................................................................7 放入原件和纸张 .........................................................................................9 避免卡纸 ..................................................................................................12 复印 .........................................................................................................12 扫描图像 ..................................................................................................12 打印 10 × 15 厘米（4 × 6 英寸）的照片 ...............................................14 从软件程序中打印 ....................................................................................16 更换墨盒 ..................................................................................................17 清洁 HP All-in-One ..................................................................................20 2 疑难排解和支持 .......................................................................................22 卸载并重新安装软件 ................................................................................22 硬件安装问题疑难排解 ............................................................................23 网络疑难排解 ...........................................................................................25 清除卡纸 ..................................................................................................28 墨盒消息 ..................................................................................................28 支持程序 ..................................................................................................33 HP 电话支持 ............................................................................................33 额外保修选项 ...........................................................................................33 3 技术信息 ..................................................................................................34 系统要求 ..................................................................................................34 纸张规格 ..................................................................................................34 打印规格 ..................................................................................................34 复印规格 ..................................................................................................35 扫描规格 ..................................................................................................35 物理规格 ..................................................................................................35 电源规格 ..................................................................................................35 环境规格 ..................................................................................................35 有声信息 ..................................................................................................35 环保产品管理计划 ....................................................................................36 规范声明 ..................................................................................................36 墨盒保修信息 ...........................................................................................36 保修 .........................................................................................................37 索引.................................................................................................................38 基础知识手册 1

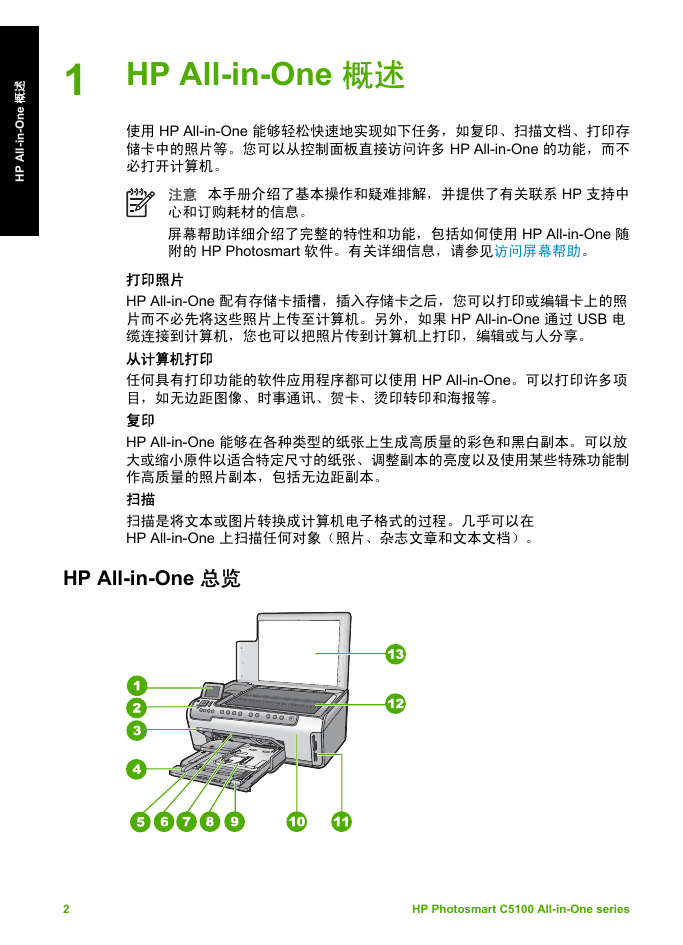

述概 e n O - n i - l l A P H 1 HP All-in-One 概述使用 HP All-in-One 能够轻松快速地实现如下任务，如复印、扫描文档、打印存储卡中的照片等。您可以从控制面板直接访问许多 HP All-in-One 的功能，而不必打开计算机。注意本手册介绍了基本操作和疑难排解，并提供了有关联系 HP 支持中心和订购耗材的信息。屏幕帮助详细介绍了完整的特性和功能，包括如何使用 HP All-in-One 随附的 HP Photosmart 软件。有关详细信息，请参见访问屏幕帮助。打印照片 HP All-in-One 配有存储卡插槽，插入存储卡之后，您可以打印或编辑卡上的照片而不必先将这些照片上传至计算机。另外，如果 HP All-in-One 通过 USB 电缆连接到计算机，您也可以把照片传到计算机上打印，编辑或与人分享。从计算机打印任何具有打印功能的软件应用程序都可以使用 HP All-in-One。可以打印许多项目，如无边距图像、时事通讯、贺卡、烫印转印和海报等。复印 HP All-in-One 能够在各种类型的纸张上生成高质量的彩色和黑白副本。可以放大或缩小原件以适合特定尺寸的纸张、调整副本的亮度以及使用某些特殊功能制作高质量的照片副本，包括无边距副本。扫描扫描是将文本或图片转换成计算机电子格式的过程。几乎可以在 HP All-in-One 上扫描任何对象（照片、杂志文章和文本文档）。 HP All-in-One 总览 2 HP Photosmart C5100 All-in-One series

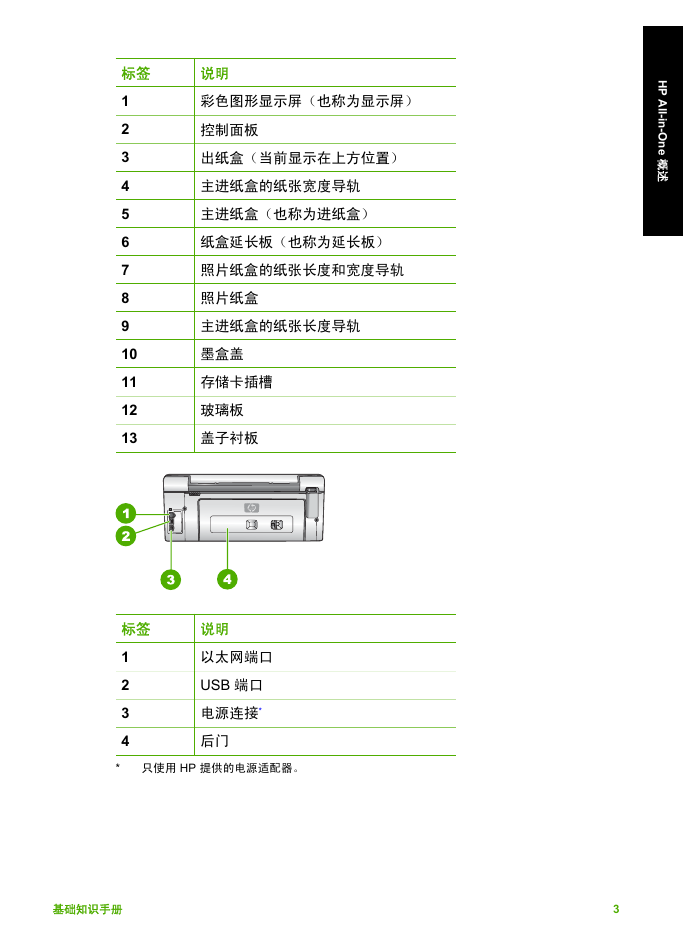

H P A l l - i n - O n e 概述标签 1 2 3 4 5 6 7 8 9 10 11 12 13 说明彩色图形显示屏（也称为显示屏）控制面板出纸盒（当前显示在上方位置）主进纸盒的纸张宽度导轨主进纸盒（也称为进纸盒）纸盒延长板（也称为延长板）照片纸盒的纸张长度和宽度导轨照片纸盒主进纸盒的纸张长度导轨墨盒盖存储卡插槽玻璃板盖子衬板说明以太网端口 USB 端口标签 1 2 3 4 * 只使用 HP 提供的电源适配器。电源连接* 后门基础知识手册 3

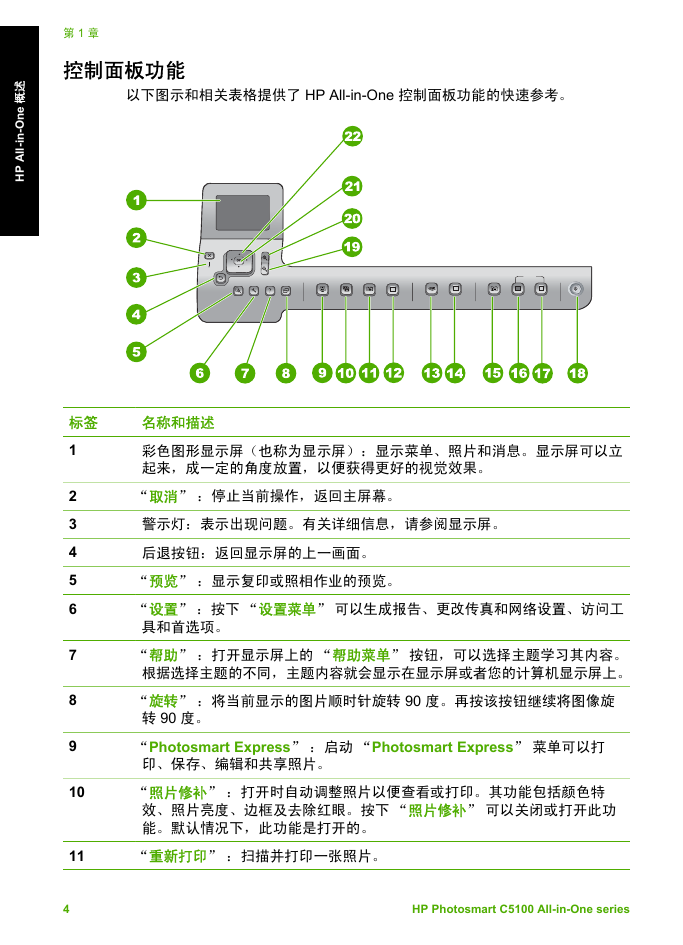

述概 e n O - n i - l l A P H 第 1 章控制面板功能以下图示和相关表格提供了 HP All-in-One 控制面板功能的快速参考。标签 1 2 3 4 5 6 7 8 9 10 11 4 名称和描述彩色图形显示屏（也称为显示屏）：显示菜单、照片和消息。显示屏可以立起来，成一定的角度放置，以便获得更好的视觉效果。 “取消” ：停止当前操作，返回主屏幕。警示灯：表示出现问题。有关详细信息，请参阅显示屏。后退按钮：返回显示屏的上一画面。 “预览” ：显示复印或照相作业的预览。 “设置” ：按下 “设置菜单” 可以生成报告、更改传真和网络设置、访问工具和首选项。 “帮助” ：打开显示屏上的 “帮助菜单” 按钮，可以选择主题学习其内容。根据选择主题的不同，主题内容就会显示在显示屏或者您的计算机显示屏上。 “旋转” ：将当前显示的图片顺时针旋转 90 度。再按该按钮继续将图像旋转 90 度。 “Photosmart Express” ：启动 “Photosmart Express” 菜单可以打印、保存、编辑和共享照片。 “照片修补” ：打开时自动调整照片以便查看或打印。其功能包括颜色特效、照片亮度、边框及去除红眼。按下 “照片修补” 可以关闭或打开此功能。默认情况下，此功能是打开的。 “重新打印” ：扫描并打印一张照片。 HP Photosmart C5100 All-in-One series

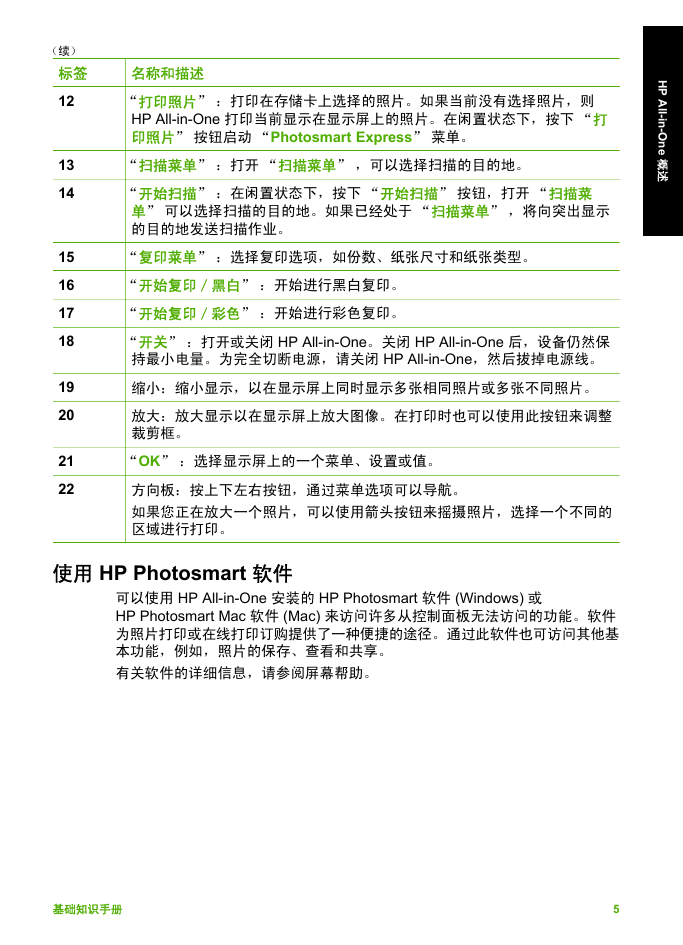

H P A l l - i n - O n e 概述（续）标签 12 13 14 15 16 17 18 19 20 21 22 名称和描述 “打印照片” ：打印在存储卡上选择的照片。如果当前没有选择照片，则 HP All-in-One 打印当前显示在显示屏上的照片。在闲置状态下，按下 “打印照片” 按钮启动 “Photosmart Express” 菜单。 “扫描菜单” ：打开 “扫描菜单” ，可以选择扫描的目的地。 “开始扫描” ：在闲置状态下，按下 “开始扫描” 按钮，打开 “扫描菜单” 可以选择扫描的目的地。如果已经处于 “扫描菜单” ，将向突出显示的目的地发送扫描作业。 “复印菜单” ：选择复印选项，如份数、纸张尺寸和纸张类型。 “开始复印／黑白” ：开始进行黑白复印。 “开始复印／彩色” ：开始进行彩色复印。 “开关” ：打开或关闭 HP All-in-One。关闭 HP All-in-One 后，设备仍然保持最小电量。为完全切断电源，请关闭 HP All-in-One，然后拔掉电源线。缩小：缩小显示，以在显示屏上同时显示多张相同照片或多张不同照片。放大：放大显示以在显示屏上放大图像。在打印时也可以使用此按钮来调整裁剪框。 “OK” ：选择显示屏上的一个菜单、设置或值。方向板：按上下左右按钮，通过菜单选项可以导航。如果您正在放大一个照片，可以使用箭头按钮来摇摄照片，选择一个不同的区域进行打印。使用 HP Photosmart 软件可以使用 HP All-in-One 安装的 HP Photosmart 软件 (Windows) 或 HP Photosmart Mac 软件 (Mac) 来访问许多从控制面板无法访问的功能。软件为照片打印或在线打印订购提供了一种便捷的途径。通过此软件也可访问其他基本功能，例如，照片的保存、查看和共享。有关软件的详细信息，请参阅屏幕帮助。基础知识手册 5
