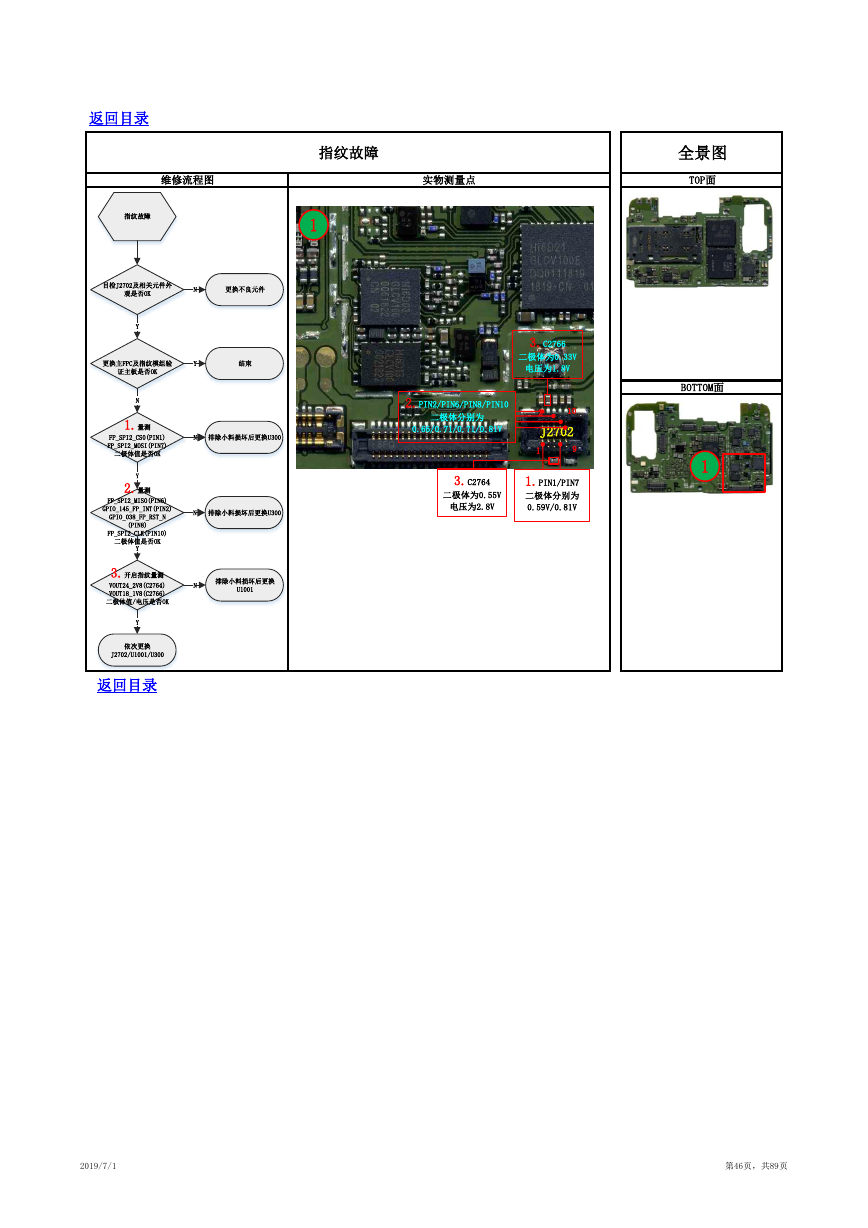

返回目录 指纹故障 维修流程图 实物测量点 全景图 TOP面 1 3.C2766 二极体为0.33V 电压为1.8V 2 10 J2702 9 1 2.PIN2/PIN6/PIN8/PIN10 二极体分别为 0.66/0.71/0.71/0.81V 3.C2764 二极体为0.55V 电压为2.8V 1.PIN1/PIN7 二极体分别为 0.59V/0.81V BOTTOM面 1 返回目录 2019/7/1 第46页，共89页 指纹故障目检J2702及相关元件外观是否OK更换不良元件NY更换主FPC及指纹模组验证主板是否OK结束YN1.量测FP_SPI2_CS0(PIN1)FP_SPI2_MOSI(PIN7)二极体值是否OK排除小料损坏后更换U300NYY2.量测FP_SPI2_MISO(PIN6)GPIO_145_FP_INT(PIN2)GPIO_038_FP_RST_N(PIN8)FP_SPI2_CLK(PIN10)二极体值是否OK3.开启指纹量测VOUT24_2V8(C2764)VOUT18_1V8(C2766)二极体值/电压是否OK依次更换J2702/U1001/U300N排除小料损坏后更换U1001YN排除小料损坏后更换U300
