2010 年 7 月浙江省自学考试互换性与测量基础真题 一、单项选择题(本大题共 10 小题，每小题 2 分，共 20 分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号 内。错选、多选或未选均无分。 1.基本尺寸一定时，公差带的大小由______决定。( ) A.公差等级 C.基本偏差 2.线对面的任意方向垂直度公差带形状为( ) A.二条平行直线 C.一个圆柱体 B.下偏差 D.上偏差 B.二个平行平面 D.一个空心圆柱 3.检验孔的工作量规，其止规的尺寸是根据工件的______设计。( ) A.最大极限尺寸 C.最大实体尺寸 4.下列哪个配合不合理？( ) A.H7/k6 C.H11/c11 5.基本偏差代号中，p 的基本偏差为( ) A.上偏差 C.下偏差 6.滚动轴承外圈与箱体孔一般采用______配合。( ) A.过渡 C.间隙 7.滚动轴承轴套与轴和箱体孔的配合采用( ) B.最小极限尺寸 D.最小实体尺寸 B.H8/f7 D.H6/u7 B.公差 D.误差 B.过盈 D.间隙或过渡 

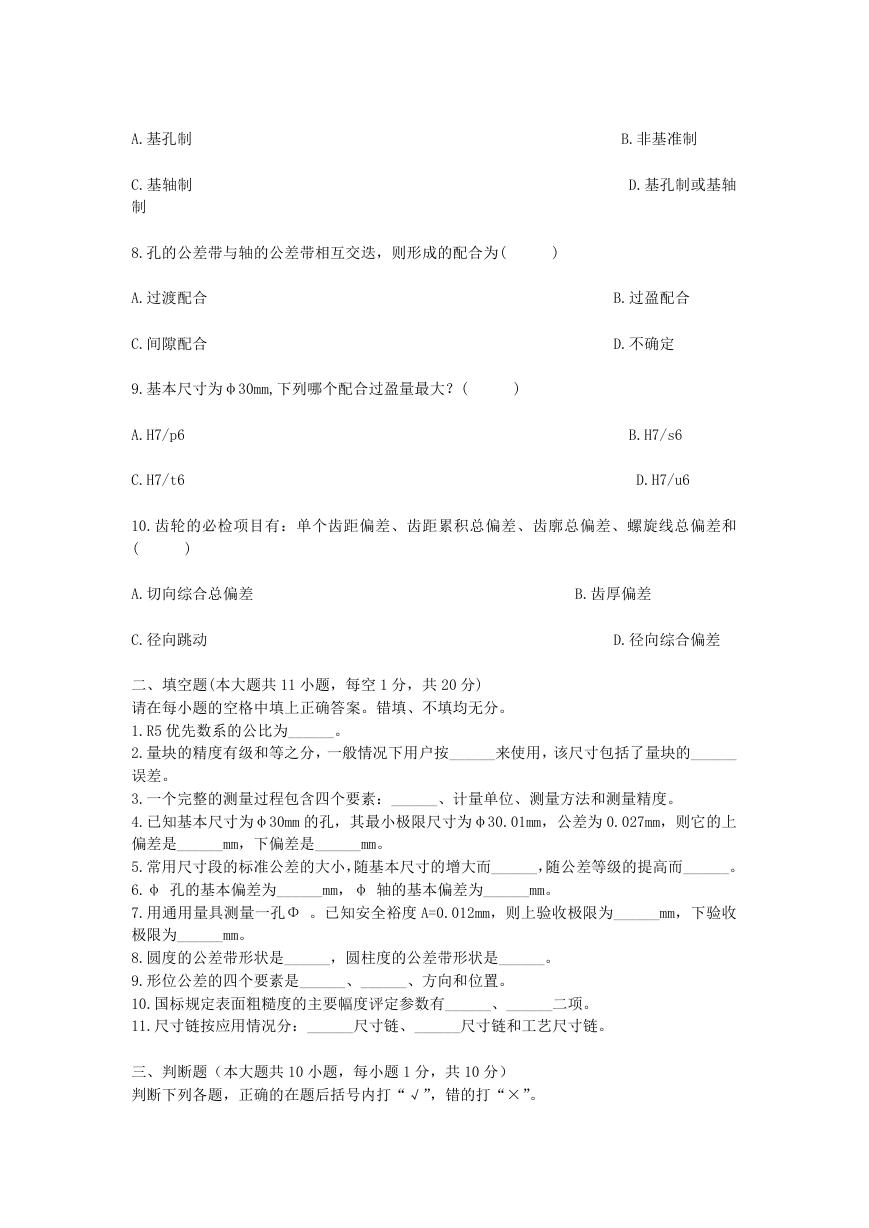

A.基孔制 C.基轴制 制 8.孔的公差带与轴的公差带相互交迭，则形成的配合为( ) A.过渡配合 C.间隙配合 9.基本尺寸为φ30mm,下列哪个配合过盈量最大？( ) A.H7/p6 C.H7/t6 B.非基准制 D.基孔制或基轴 B.过盈配合 D.不确定 B.H7/s6 D.H7/u6 10.齿轮的必检项目有：单个齿距偏差、齿距累积总偏差、齿廓总偏差、螺旋线总偏差和 ( ) A.切向综合总偏差 C.径向跳动 B.齿厚偏差 D.径向综合偏差 二、填空题(本大题共 11 小题，每空 1 分，共 20 分) 请在每小题的空格中填上正确答案。错填、不填均无分。 1.R5 优先数系的公比为______。 2.量块的精度有级和等之分，一般情况下用户按______来使用，该尺寸包括了量块的______ 误差。 3.一个完整的测量过程包含四个要素：______、计量单位、测量方法和测量精度。 4.已知基本尺寸为φ30mm 的孔，其最小极限尺寸为φ30.01mm，公差为 0.027mm，则它的上 偏差是______mm，下偏差是______mm。 5.常用尺寸段的标准公差的大小，随基本尺寸的增大而______，随公差等级的提高而______。 6.φ 孔的基本偏差为______mm，φ 轴的基本偏差为______mm。 7.用通用量具测量一孔Φ 。已知安全裕度 A=0.012mm，则上验收极限为______mm，下验收 极限为______mm。 8.圆度的公差带形状是______，圆柱度的公差带形状是______。 9.形位公差的四个要素是______、______、方向和位置。 10.国标规定表面粗糙度的主要幅度评定参数有______、______二项。 11.尺寸链按应用情况分：______尺寸链、______尺寸链和工艺尺寸链。 三、判断题（本大题共 10 小题，每小题 1 分，共 10 分） 判断下列各题，正确的在题后括号内打“√”，错的打“×”。 

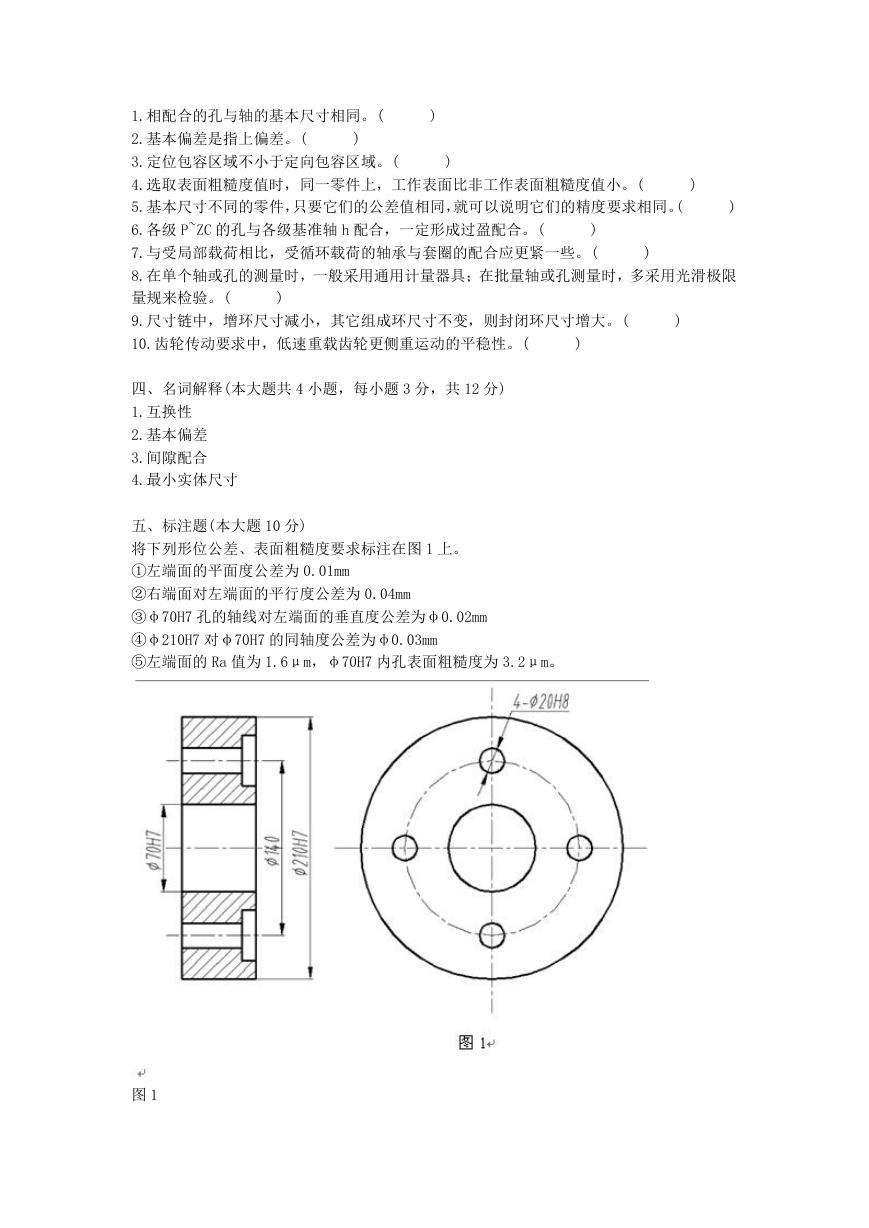

) ) ) 1.相配合的孔与轴的基本尺寸相同。( 2.基本偏差是指上偏差。( 3.定位包容区域不小于定向包容区域。( 4.选取表面粗糙度值时，同一零件上，工作表面比非工作表面粗糙度值小。( 5.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。( 6.各级 P~ZC 的孔与各级基准轴 h 配合，一定形成过盈配合。( ) 7.与受局部载荷相比，受循环载荷的轴承与套圈的配合应更紧一些。( 8.在单个轴或孔的测量时，一般采用通用计量器具；在批量轴或孔测量时，多采用光滑极限 量规来检验。( 9.尺寸链中，增环尺寸减小，其它组成环尺寸不变，则封闭环尺寸增大。( 10.齿轮传动要求中，低速重载齿轮更侧重运动的平稳性。( ) ) ) ) ) ) 四、名词解释(本大题共 4 小题，每小题 3 分，共 12 分) 1.互换性 2.基本偏差 3.间隙配合 4.最小实体尺寸 五、标注题(本大题 10 分) 将下列形位公差、表面粗糙度要求标注在图 1 上。 ①左端面的平面度公差为 0.01mm ②右端面对左端面的平行度公差为 0.04mm ③φ70H7 孔的轴线对左端面的垂直度公差为φ0.02mm ④φ210H7 对φ70H7 的同轴度公差为φ0.03mm ⑤左端面的 Ra 值为 1.6μm，φ70H7 内孔表面粗糙度为 3.2μm。 图 1 

六、计算题(本大题 12 分) 根据表 1 中的数值，计算并填写该表空格中的数值（单位为 mm）。 表 1 基本尺寸 最大极限尺寸 最小极限尺寸 上偏差 下偏差 公差 孔φ10 轴φ60 孔φ40 轴φ50 φ10.040 φ10.025 －0.060 φ40.025 0.046 0.039 ＋0.051 ＋0.026 七、分析综合应用题(本大题 16 分) 下列配合中，查表 2 确定孔与轴的极限偏差，并计算其最大与最小间隙或过盈以及配合公差， 指出它们属于哪种基准制和哪类配合；并画出公差带图。 ①φ15 表 2 ②φ30 基本 尺寸 mm 标准公差μm 基本偏差μm k N S Δμm IT5 IT6 IT7 IT8 F 4-7 级 ≤8 级 ≤7 级 >7 级 6 级 7 级 >10-18 >18-30 8 9 11 18 27 -16 +1 13 21 33 -20 +2 -12+Δ 在 大 于 7 级 的 数 值 上 增 加 一 个Δ -15+Δ -28 -35 3 4 7 8
