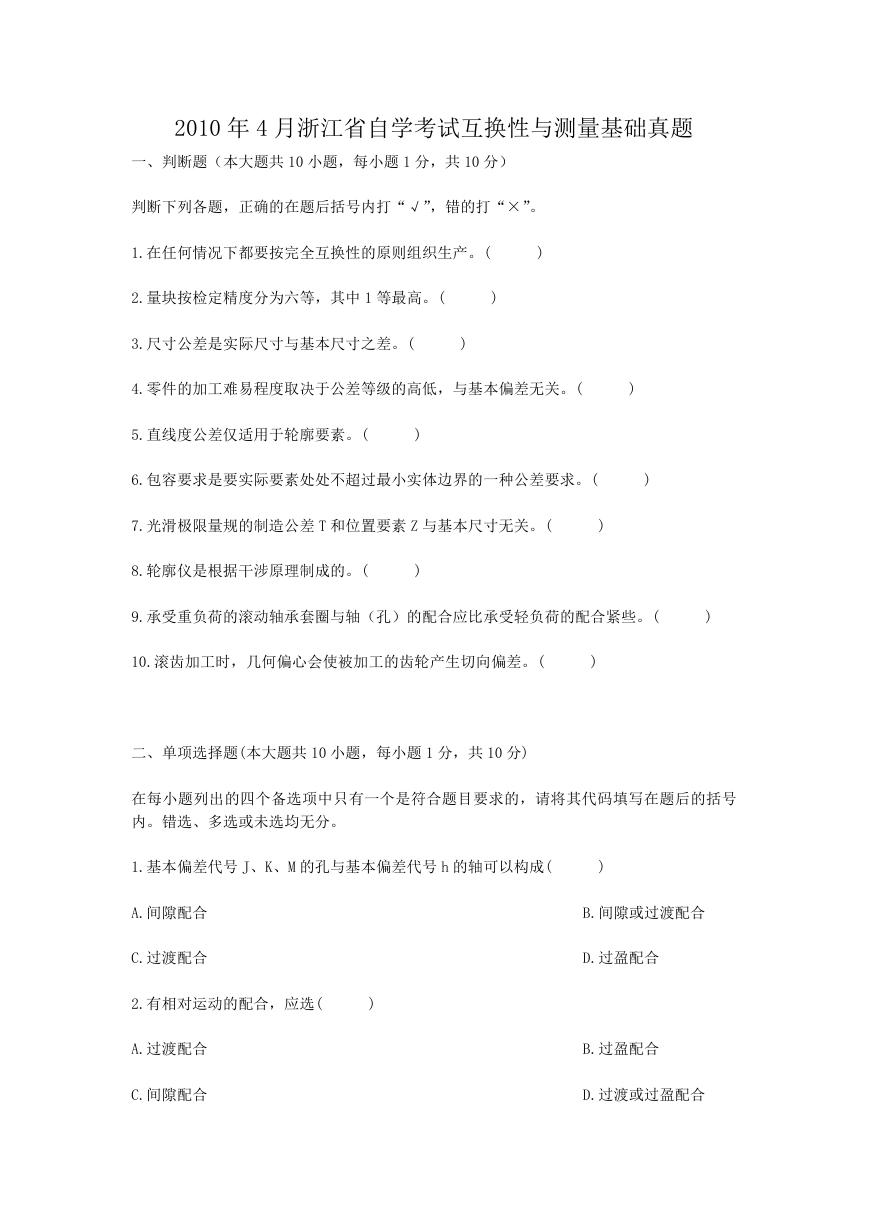

2010 年 4 月浙江省自学考试互换性与测量基础真题 一、判断题（本大题共 10 小题，每小题 1 分，共 10 分） 判断下列各题，正确的在题后括号内打“√”，错的打“×”。 1.在任何情况下都要按完全互换性的原则组织生产。( ) 2.量块按检定精度分为六等，其中 1 等最高。( ) 3.尺寸公差是实际尺寸与基本尺寸之差。( ) 4.零件的加工难易程度取决于公差等级的高低，与基本偏差无关。( ) 5.直线度公差仅适用于轮廓要素。( ) 6.包容要求是要实际要素处处不超过最小实体边界的一种公差要求。( ) 7.光滑极限量规的制造公差 T 和位置要素 Z 与基本尺寸无关。( ) 8.轮廓仪是根据干涉原理制成的。( ) 9.承受重负荷的滚动轴承套圈与轴（孔）的配合应比承受轻负荷的配合紧些。( ) 10.滚齿加工时，几何偏心会使被加工的齿轮产生切向偏差。( ) 二、单项选择题(本大题共 10 小题，每小题 1 分，共 10 分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号 内。错选、多选或未选均无分。 1.基本偏差代号 J、K、M 的孔与基本偏差代号 h 的轴可以构成( ) A.间隙配合 C.过渡配合 2.有相对运动的配合，应选( ) A.过渡配合 C.间隙配合 B.间隙或过渡配合 D.过盈配合 B.过盈配合 D.过渡或过盈配合 

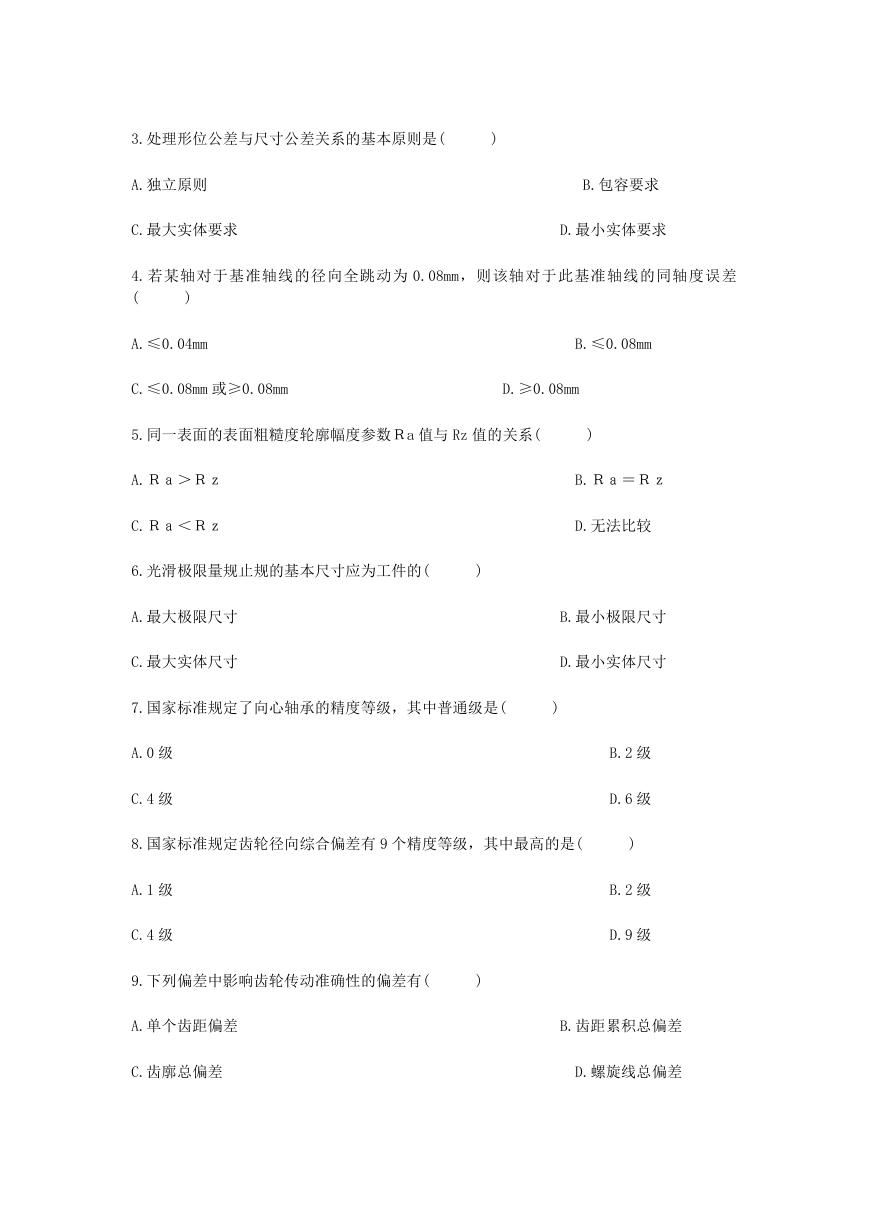

3.处理形位公差与尺寸公差关系的基本原则是( ) A.独立原则 C.最大实体要求 B.包容要求 D.最小实体要求 4.若某轴对于基准轴线的径向全跳动为 0.08mm，则该轴对于此基准轴线的同轴度误差 ( ) A.≤0.04mm B.≤0.08mm C.≤0.08mm 或≥0.08mm D.≥0.08mm 5.同一表面的表面粗糙度轮廓幅度参数Ｒa 值与 Rz 值的关系( ) A.Ｒａ＞Ｒｚ C.Ｒａ＜Ｒｚ 6.光滑极限量规止规的基本尺寸应为工件的( ) A.最大极限尺寸 C.最大实体尺寸 7.国家标准规定了向心轴承的精度等级，其中普通级是( ) A.0 级 C.4 级 B.Ｒａ＝Ｒｚ D.无法比较 B.最小极限尺寸 D.最小实体尺寸 B.2 级 D.6 级 8.国家标准规定齿轮径向综合偏差有 9 个精度等级，其中最高的是( ) A.1 级 C.4 级 9.下列偏差中影响齿轮传动准确性的偏差有( ) A.单个齿距偏差 C.齿廓总偏差 B.2 级 D.9 级 B.齿距累积总偏差 D.螺旋线总偏差 

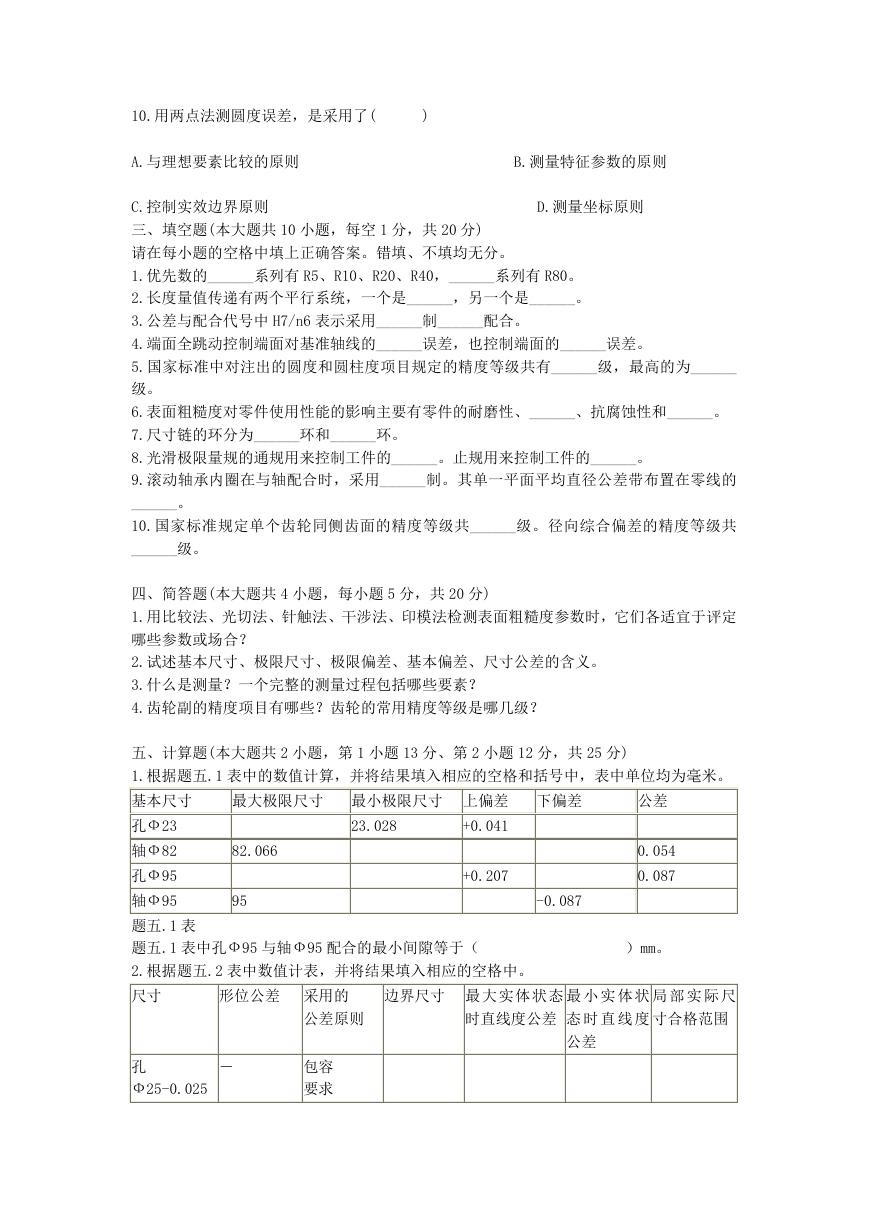

10.用两点法测圆度误差，是采用了( ) A.与理想要素比较的原则 B.测量特征参数的原则 D.测量坐标原则 C.控制实效边界原则 三、填空题(本大题共 10 小题，每空 1 分，共 20 分) 请在每小题的空格中填上正确答案。错填、不填均无分。 1.优先数的______系列有 R5、R10、R20、R40，______系列有 R80。 2.长度量值传递有两个平行系统，一个是______，另一个是______。 3.公差与配合代号中 H7/n6 表示采用______制______配合。 4.端面全跳动控制端面对基准轴线的______误差，也控制端面的______误差。 5.国家标准中对注出的圆度和圆柱度项目规定的精度等级共有______级，最高的为______ 级。 6.表面粗糙度对零件使用性能的影响主要有零件的耐磨性、______、抗腐蚀性和______。 7.尺寸链的环分为______环和______环。 8.光滑极限量规的通规用来控制工件的______。止规用来控制工件的______。 9.滚动轴承内圈在与轴配合时，采用______制。其单一平面平均直径公差带布置在零线的 ______。 10.国家标准规定单个齿轮同侧齿面的精度等级共______级。径向综合偏差的精度等级共 ______级。 四、简答题(本大题共 4 小题，每小题 5 分，共 20 分) 1.用比较法、光切法、针触法、干涉法、印模法检测表面粗糙度参数时，它们各适宜于评定 哪些参数或场合？ 2.试述基本尺寸、极限尺寸、极限偏差、基本偏差、尺寸公差的含义。 3.什么是测量？一个完整的测量过程包括哪些要素？ 4.齿轮副的精度项目有哪些？齿轮的常用精度等级是哪几级？ 五、计算题(本大题共 2 小题，第 1 小题 13 分、第 2 小题 12 分，共 25 分) 1.根据题五.1 表中的数值计算，并将结果填入相应的空格和括号中，表中单位均为毫米。 基本尺寸 最大极限尺寸 最小极限尺寸 上偏差 下偏差 公差 孔Ф23 轴Ф82 孔Ф95 轴Ф95 82.066 95 23.028 +0.041 +0.207 -0.087 题五.1 表 题五.1 表中孔Ф95 与轴Ф95 配合的最小间隙等于（ 2.根据题五.2 表中数值计表，并将结果填入相应的空格中。 0.054 0.087 ）mm。 尺寸 形位公差 采用的 公差原则 边界尺寸 最大 实体 状态 时直线度公差 最 小 实 体 状 态 时 直 线 度 公差 局 部 实 际 尺 寸合格范围 孔 Ф25-0.025 ― 包容 要求 

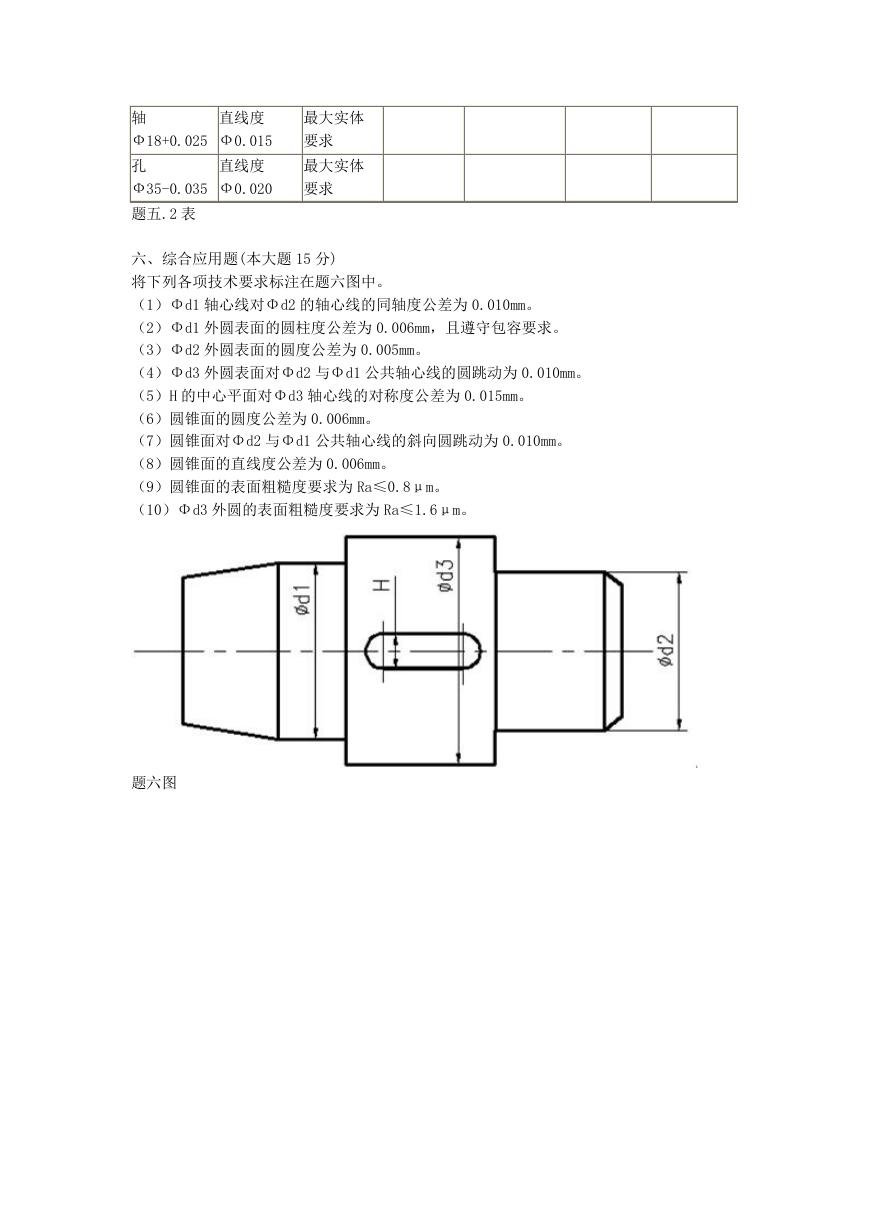

轴 Ф18+0.025 直线度 Ф0.015 孔 Ф35-0.035 直线度 Ф0.020 题五.2 表 最大实体 要求 最大实体 要求 六、综合应用题(本大题 15 分) 将下列各项技术要求标注在题六图中。 （1）Φd1 轴心线对Φd2 的轴心线的同轴度公差为 0.010mm。 （2）Φd1 外圆表面的圆柱度公差为 0.006mm，且遵守包容要求。 （3）Φd2 外圆表面的圆度公差为 0.005mm。 （4）Φd3 外圆表面对Φd2 与Φd1 公共轴心线的圆跳动为 0.010mm。 （5）H 的中心平面对Φd3 轴心线的对称度公差为 0.015mm。 （6）圆锥面的圆度公差为 0.006mm。 （7）圆锥面对Φd2 与Φd1 公共轴心线的斜向圆跳动为 0.010mm。 （8）圆锥面的直线度公差为 0.006mm。 （9）圆锥面的表面粗糙度要求为 Ra≤0.8μm。 （10）Φd3 外圆的表面粗糙度要求为 Ra≤1.6μm。 题六图
