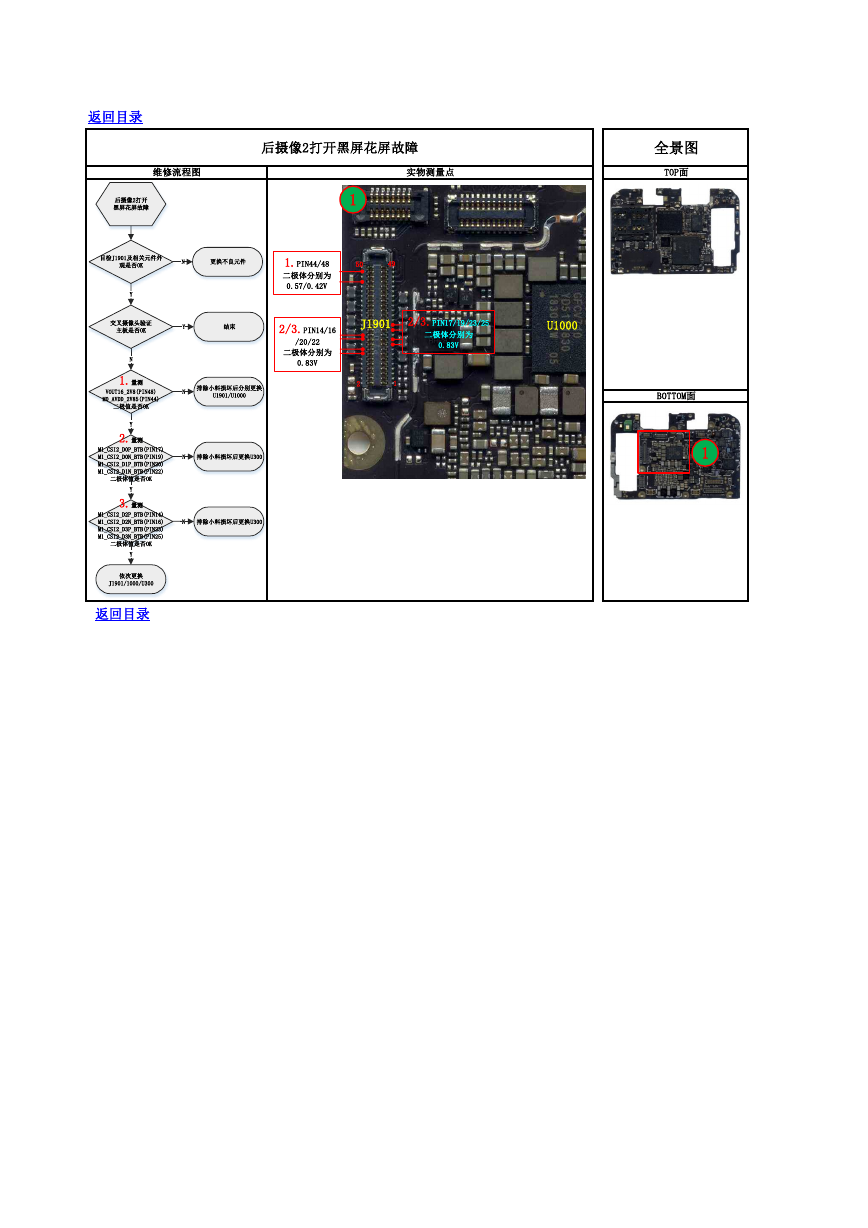

返回目录 后摄像2打开黑屏花屏故障 维修流程图 实物测量点 全景图 TOP面 1 1.PIN44/48 二极体分别为 0.57/0.42V 50 49 2/3.PIN14/16 /20/22 二极体分别为 0.83V J1901 2/3.PIN17/19/23/25 二极体分别为 0.83V U1000 2 1 BOTTOM面 1 返回目录 NY结束N更换不良元件YN排除小料损坏后更换U300后摄像2打开黑屏花屏故障交叉摄像头验证主板是否OK目检J1901及相关元件外观是否OK排除小料损坏后分别更换U1901/U1000YYN1.量测VOUT16_2V8(PIN48)M0_AVDD_2V85(PIN44)二极值是否OK 2.量测M1_CSI2_D0P_BTB(PIN17)M1_CSI2_D0N_BTB(PIN19)M1_CSI2_D1P_BTB(PIN20)M1_CSI2_D1N_BTB(PIN22)二极体值是否OK3.量测M1_CSI2_D2P_BTB(PIN14)M1_CSI2_D2N_BTB(PIN16)M1_CSI2_D3P_BTB(PIN23)M1_CSI2_D3N_BTB(PIN25)二极体值是否OK排除小料损坏后更换U300NY依次更换J1901/1000/U300
