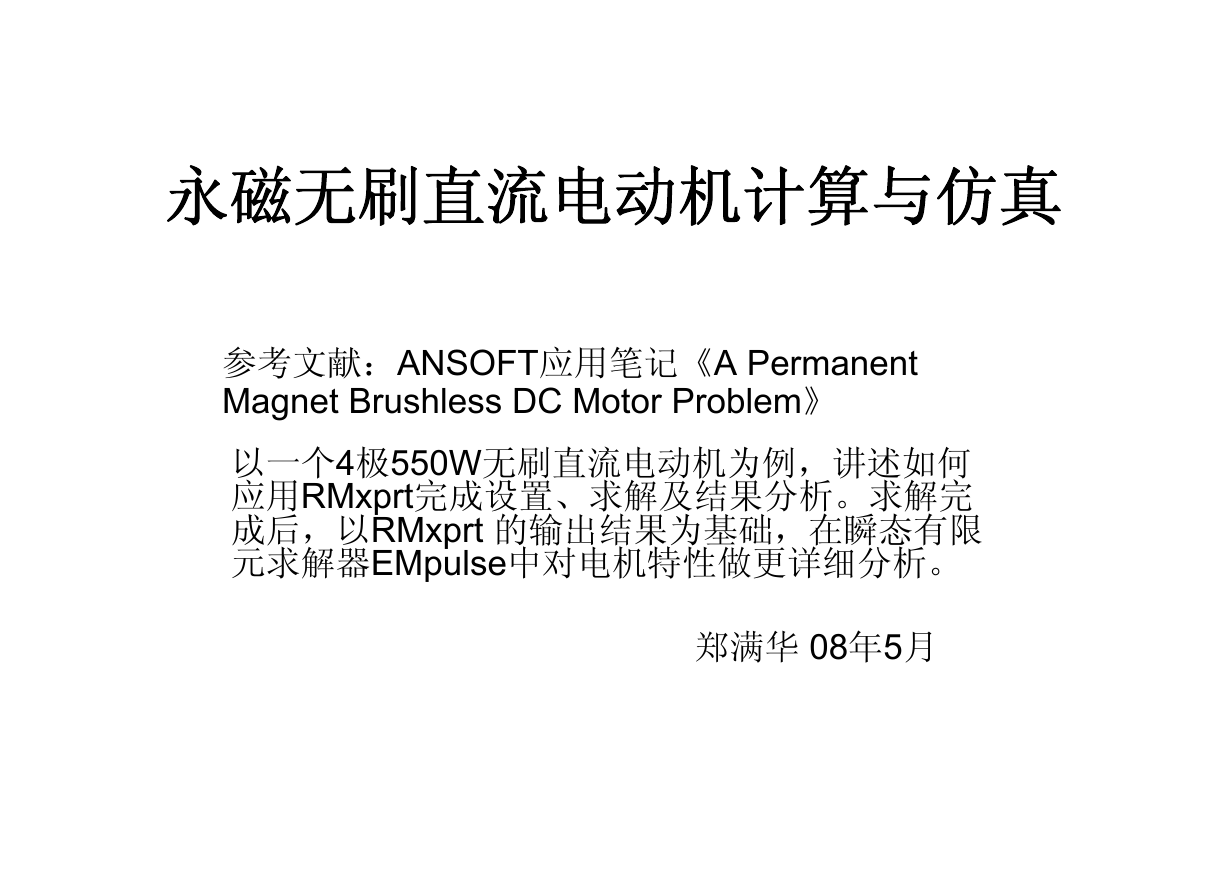

    永磁无刷直流电动机计算与仿真 参考文献：ANSOFT应用笔记《A Permanent Magnet Brushless DC Motor Problem》 以一个4极550W无刷直流电动机为例，讲述如何 应用RMxprt完成设置、求解及结果分析。求解完 成后，以RMxprt 的输出结果为基础，在瞬态有限 元求解器EMpulse中对电机特性做更详细分析。 郑满华 08年5月

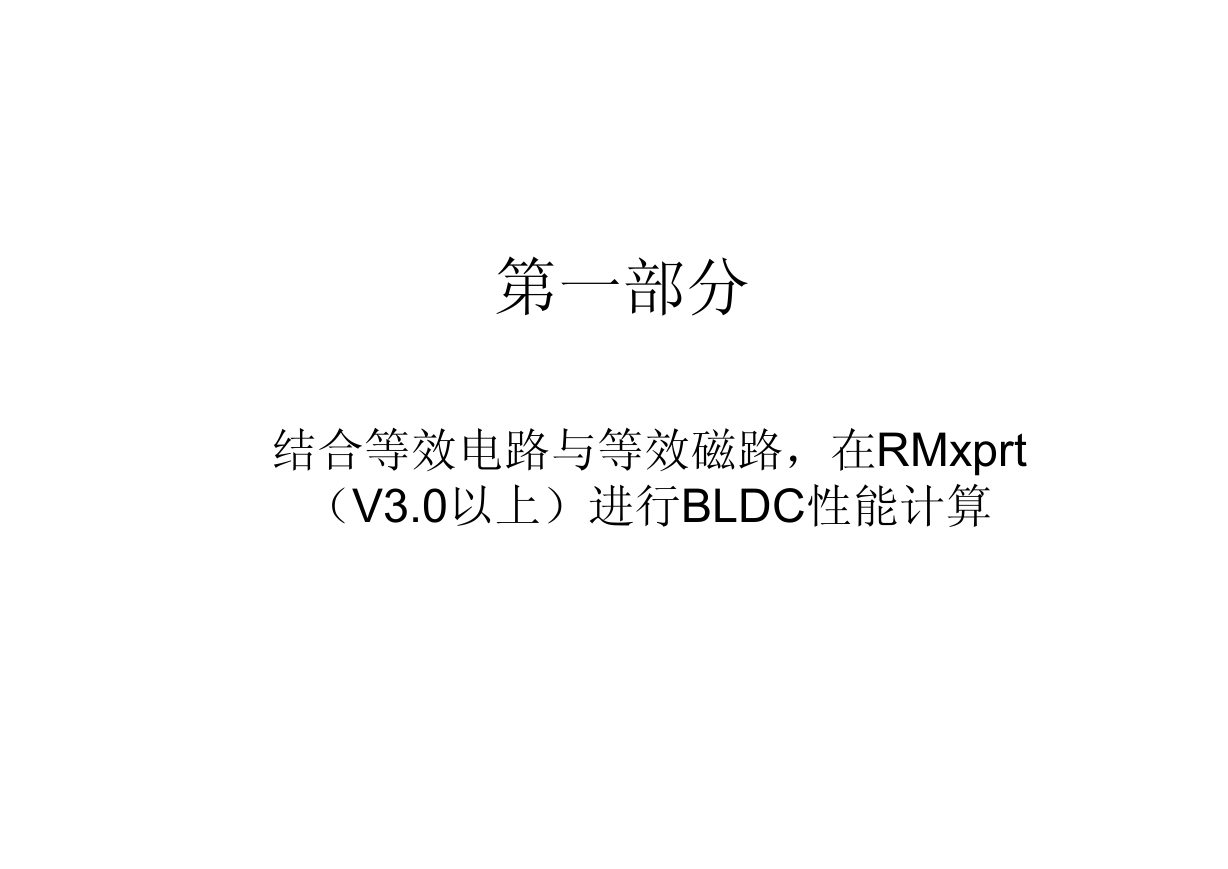

    第一部分 结合等效电路与等效磁路，在RMxprt （V3.0以上）进行BLDC性能计算

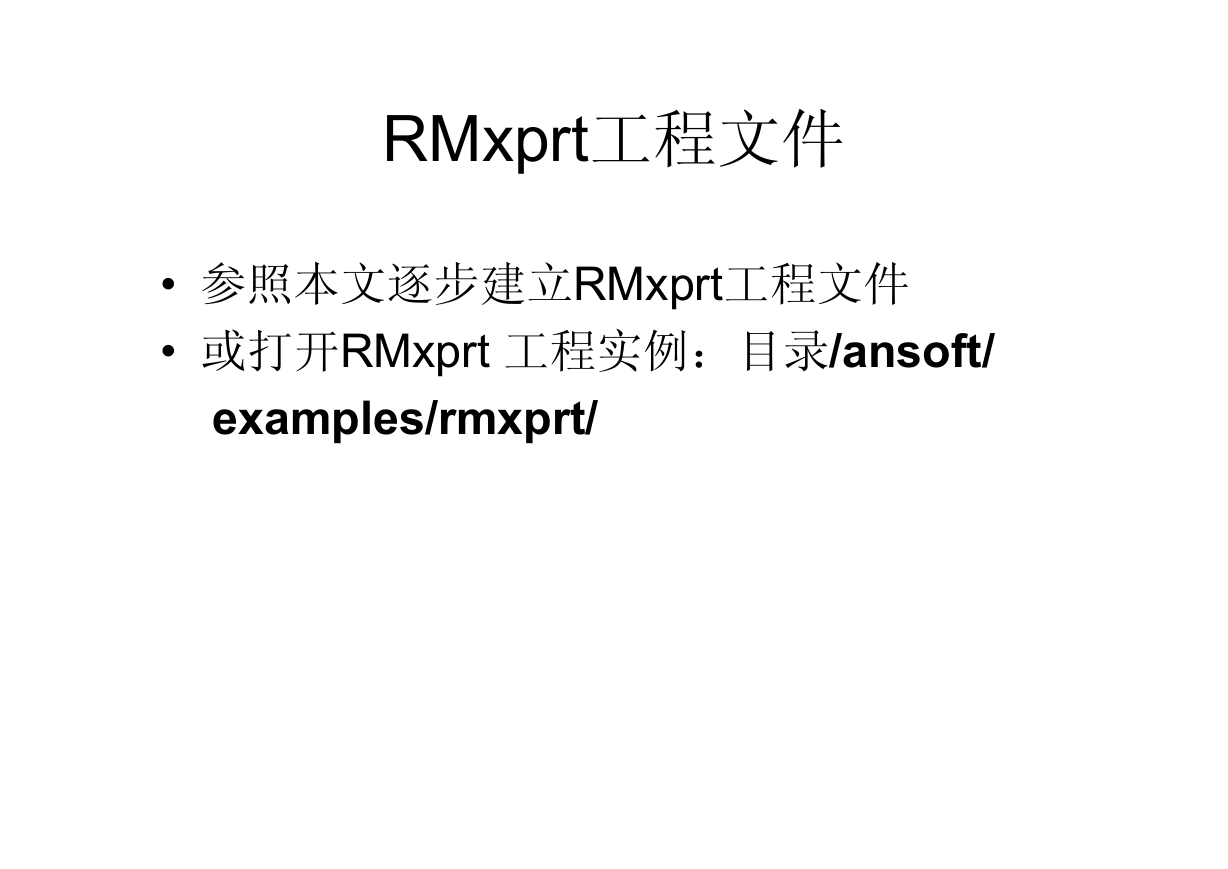

    RMxprt工程文件 • 参照本文逐步建立RMxprt工程文件 • 或打开RMxprt 工程实例：目录/ansoft/ examples/rmxprt/

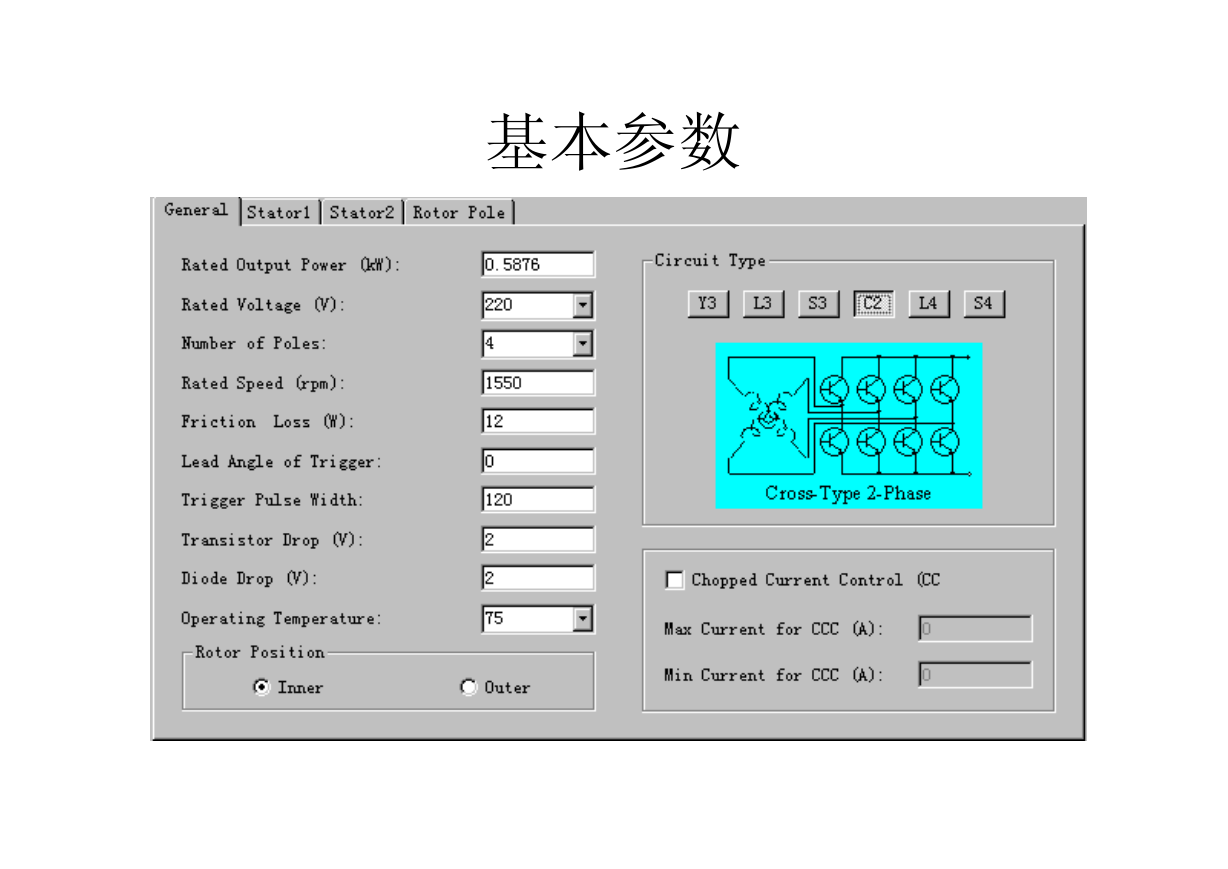

    基本参数

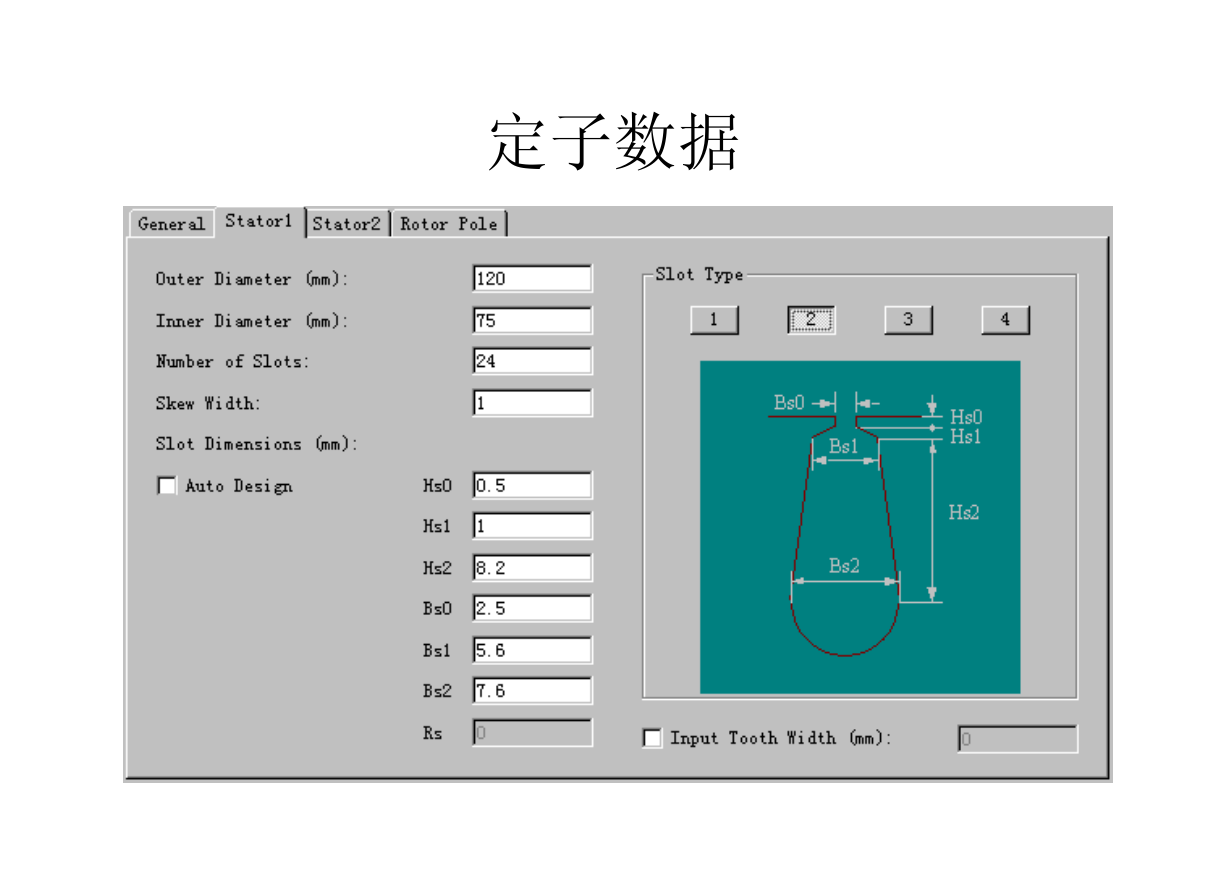

    定子数据

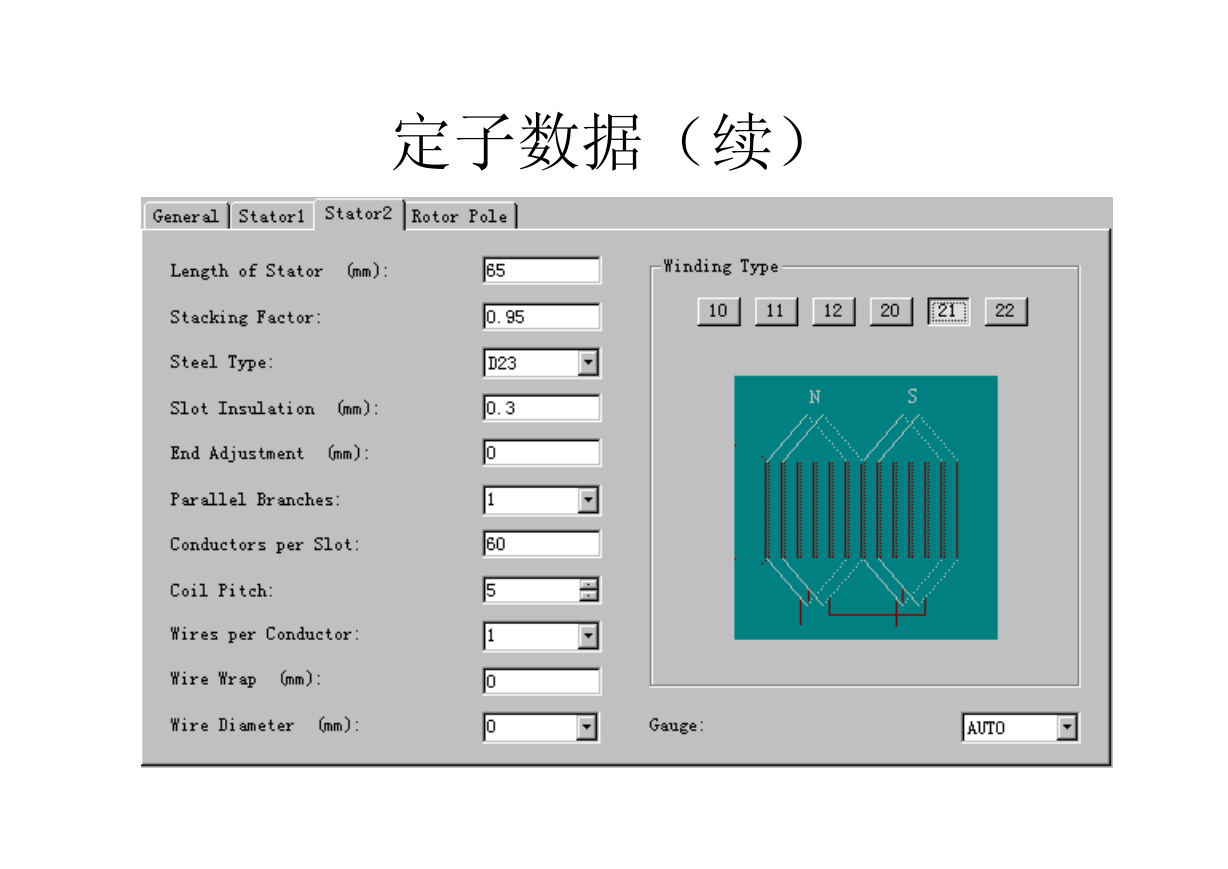

    定子数据（续）

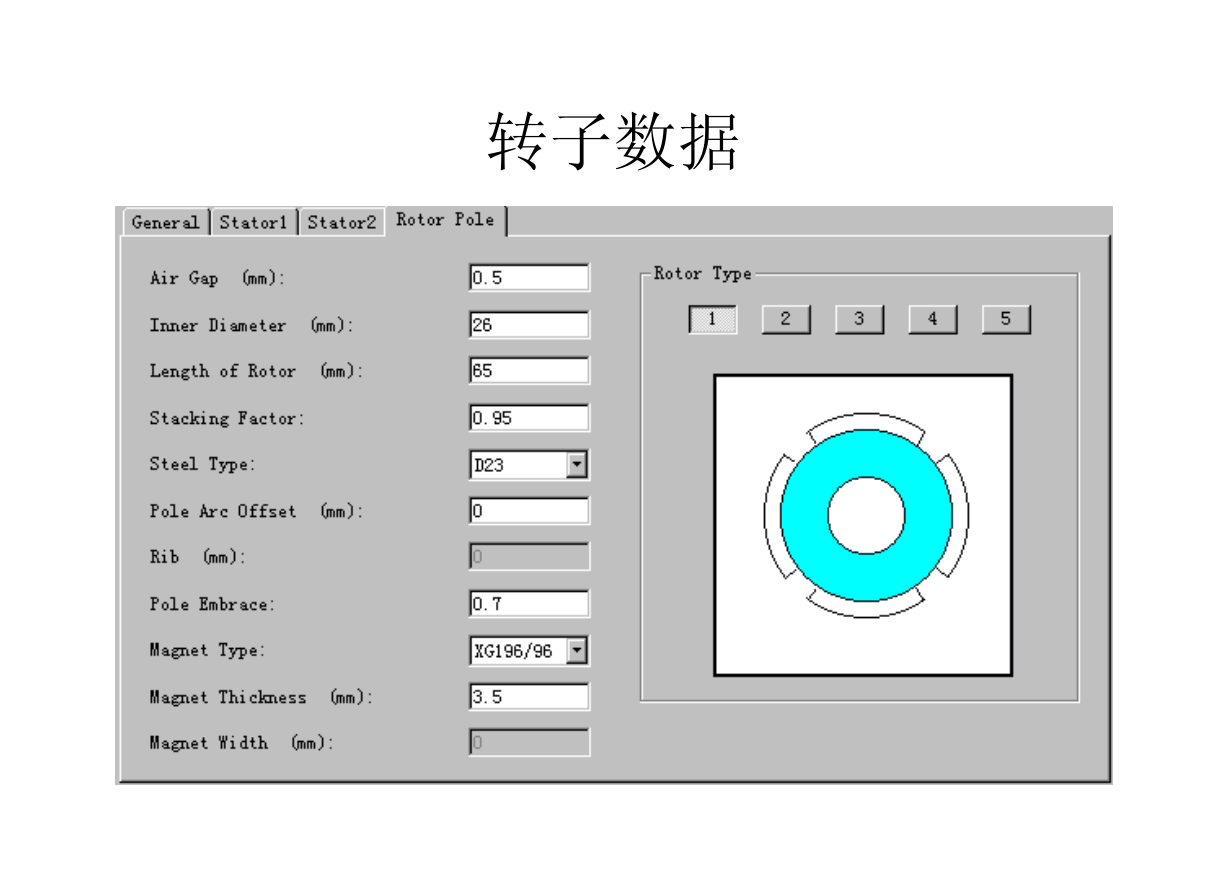

    转子数据

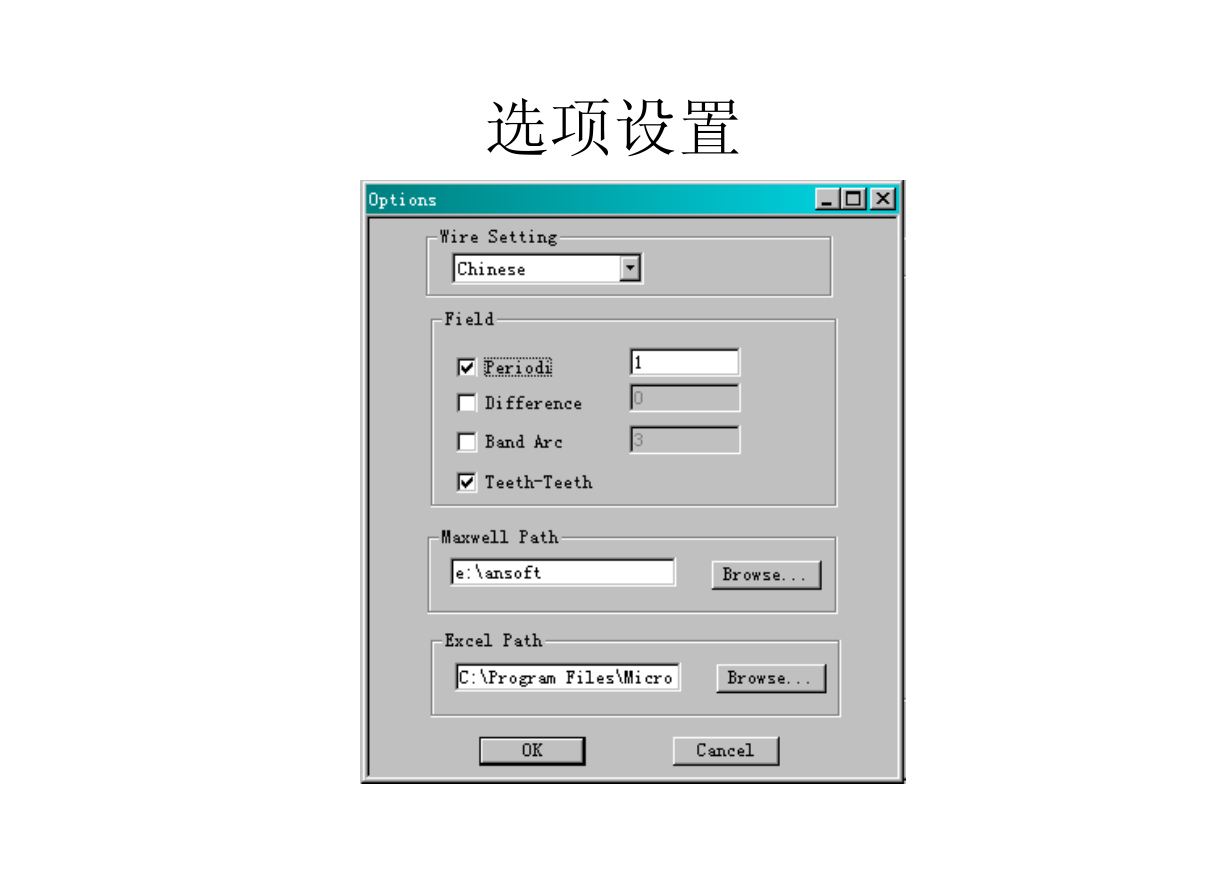

    选项设置
