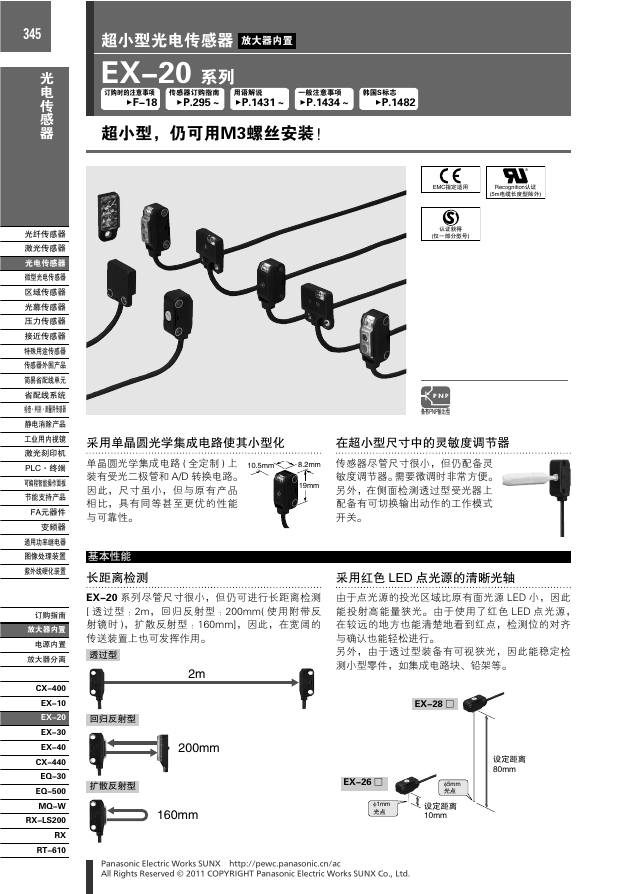

    345 光 电 传 感 器 光纤传感器 激光传感器 光电传感器 光电传感器 微型光电传感器 区域传感器 光幕传感器 压力传感器 接近传感器 特殊用途传感器 传感器外围产品 简易省配线单元 省配线系统 检查·判别·测量用传感器 静电消除产品 工业用内视镜 激光刻印机 PLC·终端 可编程智能操作面板 节能支持产品 FA元器件 变频器 通用功率继电器 图像处理装置 紫外线硬化装置 订购指南 放大器内置 放大器内置 电源内置 放大器分离 EX-20 超小型光电传感器 放大器内置 EX-20 系列 订购时的注意事项 ▲F-18 传感器订购指南 ▲P.295～ 用语解说 ▲P.1431～ 一般注意事项 ▲P.1434～ 韩国S标志 ▲P.1482 超小型，仍可用M3螺丝安装！ EMC指定适用 Recognition认证 (5m电缆长度型除外) 认证获得 (仅一部分型号) 备有PNP输出型 采用单晶圆光学集成电路使其小型化 在超小型尺寸中的灵敏度调节器 单晶圆光学集成电路 ( 全定制 ) 上 装有受光二极管和 A/D 转换电路。 因此，尺寸虽小，但与原有产品 相比，具有同等甚至更优的性能 与可靠性。 传感器尽管尺寸很小，但仍配备灵 敏度调节器。需要微调时非常方便。 另外， 在侧面检测透过型受光器上 配备有可切换输出动作的工作模式 开关。 基本性能 长距离检测 EX-20 系列尽管尺寸很小，但仍可进行长距离检测 [ 透过型 ：2m，回归反射型 ：200mm( 使用附带反 射镜时 )，扩散反射型 ：160mm]，因此，在宽阔的 传送装置上也可发挥作用。 透过型 回归反射型 扩散反射型 采用红色 LED 点光源的清晰光轴 由于点光源的投光区域比原有面光源 LED 小，因此 能投射高能量狭光。由于使用了红色 LED 点光源， 在较远的地方也能清楚地看到红点，检测位的对齐 与确认也能轻松进行。 另外，由于透过型装备有可视狭光，因此能稳定检 测小型零件，如集成电路块、铅架等。 EX-28 □ 设定距离 80mm EX-26 □ φ1mm 光点 φ5mm 光点 设定距离 10mm Panasonic Electric Works SUNX http://pewc.panasonic.cn/ac All Rights Reserved © 2011 COPYRIGHT Panasonic Electric Works SUNX Co., Ltd.

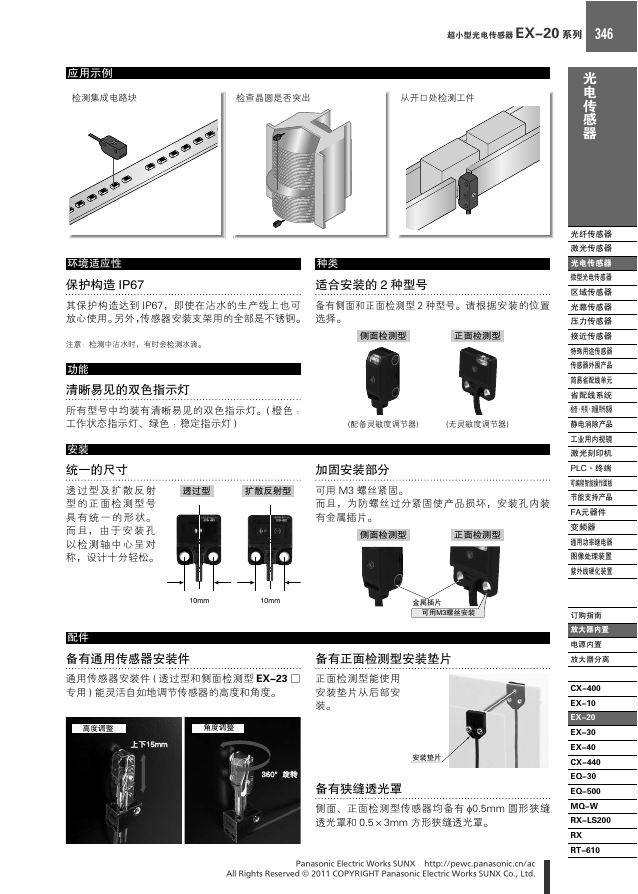

    超小型光电传感器 EX-20 系列 346 应用示例 检测集成电路块 检查晶圆是否突出 从开口处检测工件 环境适应性 保护构造 IP67 种类 适合安装的 2 种型号 其保护构造达到 IP67，即使在沾水的生产线上也可 放心使用。另外，传感器安装支架用的全部是不锈钢。 备有侧面和正面检测型 2 种型号。请根据安装的位置 选择。 注意：检测中沾水时，有时会检测水滴。 功能 清晰易见的双色指示灯 侧面检测型 正面检测型 所有型号中均装有清晰易见的双色指示灯。( 橙色 ： 工作状态指示灯、绿色 ：稳定指示灯 ) (配备灵敏度调节器) (无灵敏度调节器) 安装 统一的尺寸 透过型及扩散反射 型的正面检测型号 具 有 统 一 的 形 状。 而 且， 由 于 安 装 孔 以检测轴中心呈对 称，设计十分轻松。 配件 透过型 扩散反射型 加固安装部分 可用 M3 螺丝紧固。 而且，为防螺丝过分紧固使产品损坏，安装孔内装 有金属插片。 侧面检测型 正面检测型 备有通用传感器安装件 备有正面检测型安装垫片 通用传感器安装件 ( 透过型和侧面检测型 EX-23 □ 专用 ) 能灵活自如地调节传感器的高度和角度。 正面检测型能使用 安装垫片从后部安 装。 备有狭缝透光罩 侧面、正面检测型传感器均备有 φ0.5mm 圆形狭缝 透光罩和 0.5×3mm 方形狭缝透光罩。 Panasonic Electric Works SUNX http://pewc.panasonic.cn/ac All Rights Reserved © 2011 COPYRIGHT Panasonic Electric Works SUNX Co., Ltd. 光 电 传 感 器 光纤传感器 激光传感器 光电传感器 光电传感器 微型光电传感器 区域传感器 光幕传感器 压力传感器 接近传感器 特殊用途传感器 传感器外围产品 简易省配线单元 省配线系统 检查·判别·测量用传感器 静电消除产品 工业用内视镜 激光刻印机 PLC·终端 可编程智能操作面板 节能支持产品 FA元器件 变频器 通用功率继电器 图像处理装置 紫外线硬化装置 订购指南 放大器内置 放大器内置 电源内置 放大器分离 EX-20

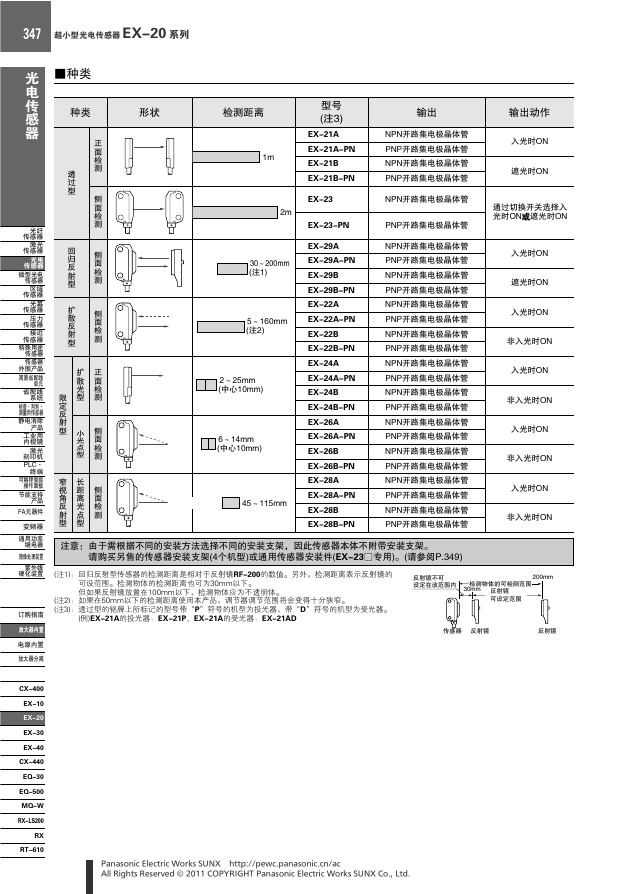

    347 超小型光电传感器 EX-20 系列 ■ 种类 种类 形状 检测距离 输出 输出动作 正 面 检 测 侧 面 检 测 侧 面 检 测 侧 面 检 测 正 面 检 测 侧 面 检 测 侧 面 检 测 透 过 型 回 归 反 射 型 扩 散 反 射 型 扩 散 光 型 小 光 点 型 长 距 离 光 点 型 限 定 反 射 型 窄 视 角 反 射 型 光 电 传 感 器 光纤 传感器 激光 传感器 光电 光电 传感器 传感器 微型光电 传感器 区域 传感器 光幕 传感器 压力 传感器 接近 传感器 特殊用途 传感器 传感器 外围产品 简易省配线 单元 省配线 系统 检查·判别· 测量用传感器 静电消除 产品 工业用 内视镜 激光 刻印机 PLC· 终端 可编程智能 操作面板 节能支持 产品 FA元器件 变频器 通用功率 继电器 图像处理装置 紫外线 硬化装置 订购指南 放大器内置 放大器内置 电源内置 放大器分离 EX-20 型号 (注3) EX-21A NPN开路集电极晶体管 EX-21A-PN PNP开路集电极晶体管 EX-21B NPN开路集电极晶体管 EX-21B-PN PNP开路集电极晶体管 EX-23 NPN开路集电极晶体管 EX-23-PN PNP开路集电极晶体管 EX-29A NPN开路集电极晶体管 EX-29A-PN PNP开路集电极晶体管 EX-29B NPN开路集电极晶体管 EX-29B-PN PNP开路集电极晶体管 EX-22A NPN开路集电极晶体管 EX-22A-PN PNP开路集电极晶体管 EX-22B NPN开路集电极晶体管 EX-22B-PN PNP开路集电极晶体管 EX-24A NPN开路集电极晶体管 EX-24A-PN PNP开路集电极晶体管 EX-24B NPN开路集电极晶体管 EX-24B-PN PNP开路集电极晶体管 EX-26A NPN开路集电极晶体管 EX-26A-PN PNP开路集电极晶体管 EX-26B NPN开路集电极晶体管 EX-26B-PN PNP开路集电极晶体管 EX-28A NPN开路集电极晶体管 EX-28A-PN PNP开路集电极晶体管 EX-28B NPN开路集电极晶体管 EX-28B-PN PNP开路集电极晶体管 入光时ON 遮光时ON 通过切换开关选择入 光时ON或或遮光时ON 入光时ON 遮光时ON 入光时ON 非入光时ON 入光时ON 非入光时ON 入光时ON 非入光时ON 入光时ON 非入光时ON 注意： 由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。 请购买另售的传感器安装支架(4个机型)或通用传感器安装件(EX-23□□专用)。(请参阅 P.349 ) (注1)： 回归反射型传感器的检测距离是相对于反射镜RF-200的数值。另外，检测距离表示反射镜的 可设范围。检测物体的检测距离也可为30mm以下。 但如果反射镜放置在100mm以下，检测物体应为不透明体。 (注2)：如果在50mm以下的检测距离使用本产品，调节器调节范围将会变得十分狭窄。 (注3)： 透过型的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。 (例)EX-21A的投光器：EX-21P、EX-21A的受光器：EX-21AD Panasonic Electric Works SUNX http://pewc.panasonic.cn/ac All Rights Reserved © 2011 COPYRIGHT Panasonic Electric Works SUNX Co., Ltd.

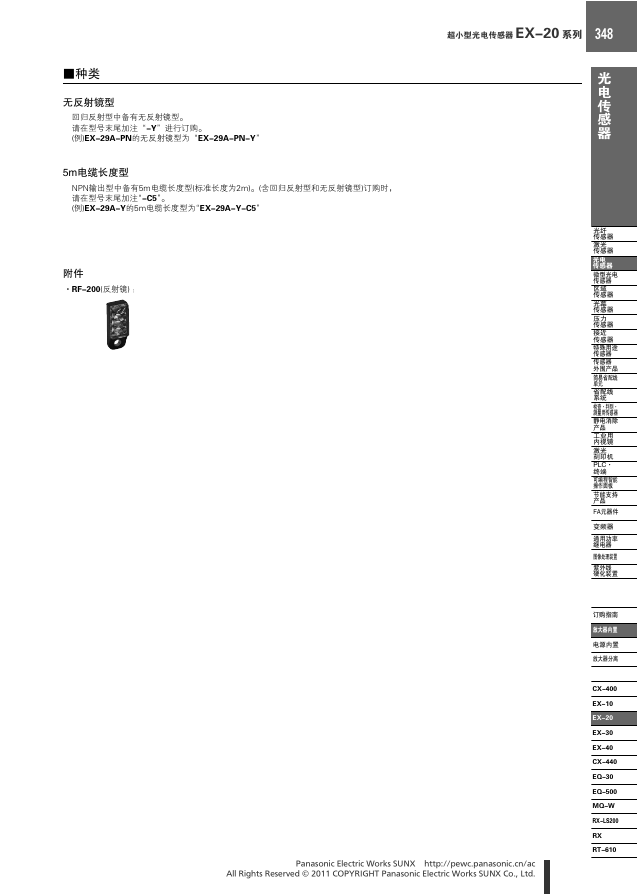

    种类■ 无反射镜型 回归反射型中备有无反射镜型。 请在型号末尾加注“-Y”进行订购。 (例)EX-29A-PN的无反射镜型为“ EX-29A-PN-Y” 5m电缆长度型 NPN输出型中备有5m电缆长度型(标准长度为2m)。(含回归反射型和无反射镜型)订购时， 请在型号末尾加注“-C5”。 (例)EX-29A-Y的5m电缆长度型为“ EX-29A-Y-C5” 附件 · RF-200(反射镜) ： 超小型光电传感器 EX-20 系列 348 光 电 传 感 器 光纤 传感器 激光 传感器 光电 光电 传感器 传感器 微型光电 传感器 区域 传感器 光幕 传感器 压力 传感器 接近 传感器 特殊用途 传感器 传感器 外围产品 简易省配线 单元 省配线 系统 检查·判别· 测量用传感器 静电消除 产品 工业用 内视镜 激光 刻印机 PLC· 终端 可编程智能 操作面板 节能支持 产品 FA元器件 变频器 通用功率 继电器 图像处理装置 紫外线 硬化装置 订购指南 放大器内置 放大器内置 电源内置 放大器分离 EX-20 Panasonic Electric Works SUNX http://pewc.panasonic.cn/ac All Rights Reserved © 2011 COPYRIGHT Panasonic Electric Works SUNX Co., Ltd.

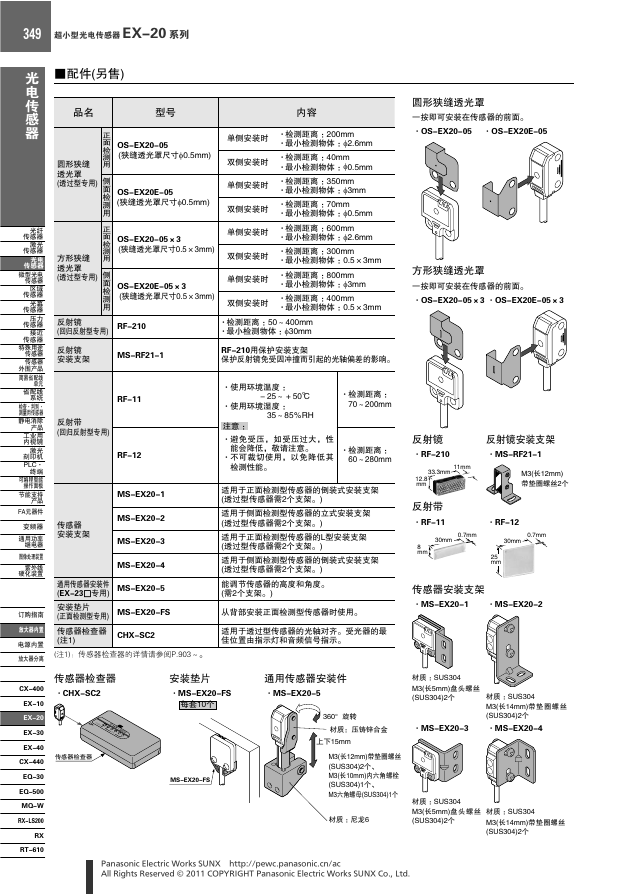

    349 超小型光电传感器 EX-20 系列 ■ 配件(另售) 品名 型号 内容 圆形狭缝 透光罩 (透过型专用) 方形狭缝 透光罩 (透过型专用) 正 面 检 测 用 侧 面 检 测 用 正 面 检 测 用 侧 面 检 测 用 OS-EX20-05 (狭缝透光罩尺寸φ0.5mm) OS-EX20E-05 (狭缝透光罩尺寸φ0.5mm) OS-EX20-05×3 (狭缝透光罩尺寸0.5×3mm) OS-EX20E-05×3 (狭缝透光罩尺寸0.5×3mm) 单侧安装时 双侧安装时 单侧安装时 双侧安装时 单侧安装时 双侧安装时 单侧安装时 双侧安装时 ·检测距离 ：200mm ·最小检测物体 ：φ2.6mm ·检测距离 ：40mm ·最小检测物体 ：φ0.5mm ·检测距离 ：350mm ·最小检测物体 ：φ3mm ·检测距离 ：70mm ·最小检测物体 ：φ0.5mm ·检测距离 ：600mm ·最小检测物体 ：φ2.6mm ·检测距离 ：300mm ·最小检测物体 ：0.5×3mm ·检测距离 ：800mm ·最小检测物体 ：φ3mm ·检测距离 ：400mm ·最小检测物体 ：0.5×3mm 反射镜 (回归反射型专用) RF-210 ·检测距离 ：50～400mm ·最小检测物体 ：φ30mm 反射镜 安装支架 MS-RF21-1 RF-210用保护安装支架 保护反射镜免受因冲撞而引起的光轴偏差的影响。 圆形狭缝透光罩 一按即可安装在传感器的前面。 · OS-EX20-05 · OS-EX20E-05 方形狭缝透光罩 一按即可安装在传感器的前面。 · OS-EX20-05×3 · OS-EX20E-05×3 光 电 传 感 器 光纤 传感器 激光 传感器 光电 光电 传感器 传感器 微型光电 传感器 区域 传感器 光幕 传感器 压力 传感器 接近 传感器 特殊用途 传感器 传感器 外围产品 简易省配线 单元 省配线 系统 检查·判别· 测量用传感器 静电消除 产品 工业用 内视镜 激光 刻印机 PLC· 终端 可编程智能 操作面板 节能支持 产品 FA元器件 变频器 通用功率 继电器 图像处理装置 紫外线 硬化装置 订购指南 放大器内置 放大器内置 电源内置 放大器分离 EX-20 反射带 (回归反射型专用) RF-11 RF-12 MS-EX20-1 MS-EX20-2 MS-EX20-3 MS-EX20-4 MS-EX20-5 传感器 安装支架 通用传感器安装件 (EX-23□专用) 安装垫片 (正面检测型专用) 传感器检查器 (注1) －25～＋50℃ · 使用环境温度 ： · 使用环境湿度 ： 注意 ： · 避免受压，如受压过大，性 35～85％RH · 检测距离 ： 70～200mm 能会降低，敬请注意。 · 不可裁切使用，以免降低其 检测性能。 · 检测距离 ： 60～280mm 适用于正面检测型传感器的倒装式安装支架 (透过型传感器需2个支架。) 适用于侧面检测型传感器的立式安装支架 (透过型传感器需2个支架。) 适用于正面检测型传感器的L型安装支架 (透过型传感器需2个支架。) 适用于侧面检测型传感器的倒装式安装支架 (透过型传感器需2个支架。) 能调节传感器的高度和角度。 (需2个支架。) 反射镜 · RF-210 反射带 · RF-11 反射镜安装支架 · MS-RF21-1 M3(长12mm) 带垫圈螺丝2个 · RF-12 传感器安装支架 · MS-EX20-1 · MS-EX20-2 MS-EX20-FS 从背部安装正面检测型传感器时使用。 CHX-SC2 适用于透过型传感器的光轴对齐。受光器的最 佳位置由指示灯和音频信号指示。 (注1)：传感器检查器的详情请参阅 P.903 ～。 传感器检查器 · CHX-SC2 安装垫片 · MS-EX20-FS 每套10个 通用传感器安装件 · MS-EX20-5 材质 ：SUS304 M3(长5mm)盘头螺丝 (SUS304)2个 材质：压铸锌合金 · MS-EX20-3 材质 ：SUS304 M3(长14mm)带垫圈螺丝 (SUS304)2个 · MS-EX20-4 M3(长12mm)带垫圈螺丝 (SUS304)2个、 M3(长10mm)内六角螺栓 (SUS304)1个、 M3六角螺母(SUS304)1个 材质 ：尼龙6 材质 ：SUS304 M3(长5mm)盘头螺丝 (SUS304)2个 材质 ：SUS304 M3(长14mm)带垫圈螺丝 (SUS304)2个 Panasonic Electric Works SUNX http://pewc.panasonic.cn/ac All Rights Reserved © 2011 COPYRIGHT Panasonic Electric Works SUNX Co., Ltd.

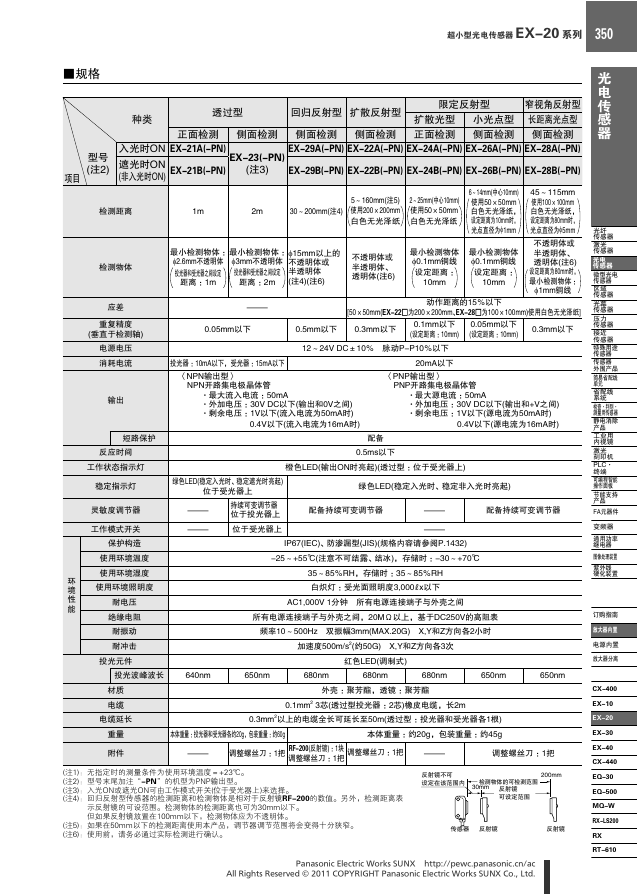

    超小型光电传感器 EX-20 系列 350 ■ 规格 种类 透过型 窄视角反射型 扩散光型 小光点型 长距离光点型 正面检测 侧面检测 侧面检测 侧面检测 正面检测 侧面检测 侧面检测 回归反射型 扩散反射型 限定反射型 型号 (注2) 入光时ON EX-21A(-PN) 遮光时ON (非入光时ON) EX-21B(-PN) 项目 EX-23(-PN) (注3) EX-29A(-PN) EX-22A(-PN) EX-24A(-PN) EX-26A(-PN) EX-28A(-PN) EX-29B(-PN) EX-22B(-PN) EX-24B(-PN) EX-26B(-PN) EX-28B(-PN) 检测距离 1m 2m 30～200mm(注4) 最小检测物体 ： φ2.6mm不透明体 投光器和受光器之间设定 最小检测物体 ： φ3mm不透明体 投光器和受光器之间设定 距离 ：1m φ15mm以上的 不透明体或 半透明体 (注4)(注6) 距离 ：2m － 5～160mm(注5) 使用200×200mm 白色无光泽纸 2～25mm(中心10mm) 使用50×50mm 白色无光泽纸 6～14mm(中心10mm) 使用50×50mm 白色无光泽纸， 设定距离为10mm时， 光点直径为φ1mm 不透明体或 半透明体、 透明体(注6) 最小检测物体 φ0.1mm铜线 设定距离 ： 10mm 最小检测物体 φ0.1mm铜线 设定距离 ： 10mm 45～115mm 使用100×100mm 白色无光泽纸， 设定距离为80mm时， 光点直径为φ5mm 不透明体或 半透明体、 透明体(注6) 设定距离为80mm时， 最小检测物体 ： φ1mm铜线 [50×50mm(EX-22□为200×200mm、EX-28□为100×100mm)使用白色无光泽纸] 动作距离的15％以下 检测物体 应差 重复精度 (垂直于检测轴) 电源电压 消耗电流 输出 短路保护 反应时间 工作状态指示灯 稳定指示灯 0.05mm以下 0.5mm以下 0.3mm以下 0.1mm以下 (设定距离 ：10mm) 0.05mm以下 (设定距离 ：10mm) 0.3mm以下 12～24V DC±10％　脉动P-P10％以下 投光器 ：10mA以下，受光器 ：15mA以下 〈NPN输出型〉 NPN开路集电极晶体管 · 最大流入电流 ：50mA · 外加电压 ：30V DC以下(输出和0V之间) · 剩余电压 ：1V以下(流入电流为50mA时) 0.4V以下(流入电流为16mA时) 20mA以下 〈PNP输出型〉 PNP开路集电极晶体管 · 最大源电流 ：50mA · 外加电压 ：30V DC以下(输出和+V之间) · 剩余电压 ：1V以下(源电流为50mA时) 0.4V以下(源电流为16mA时) 配备 0.5ms以下 橙色LED(输出ON时亮起)(透过型 ：位于受光器上) 绿色LED(稳定入光时、稳定遮光时亮起) 位于受光器上 绿色LED(稳定入光时、稳定非入光时亮起) 灵敏度调节器 － 持续可变调节器 位于投光器上 配备持续可变调节器 － 配备持续可变调节器 工作模式开关 － 位于受光器上 － 环 境 性 能 保护构造 使用环境温度 使用环境湿度 使用环境照明度 耐电压 绝缘电阻 耐振动 耐冲击 投光元件 IP67(IEC)、防渗漏型(JIS)(规格内容请参阅 P.1432 ) -25～+55℃(注意不可结露、结冰)，存储时 ：-30～+70℃ 35～85％RH，存储时 ：35～85％RH 白炽灯 ：受光面照明度3,000Rx以下 AC1,000V 1分钟　所有电源连接端子与外壳之间 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 频率10～500Hz　双振幅3mm(MAX.20G)　X,Y和Z方向各2小时 加速度500m/s2(约50G)　X,Y和Z方向各3次 红色LED(调制式) 投光波峰波长 640nm 650nm 680nm 680nm 680nm 650nm 650nm 材质 电缆 电缆延长 外壳 ：聚芳酯，透镜 ：聚芳酯 0.1mm2 3芯(透过型投光器 ：2芯)橡皮电缆，长2m 0.3mm2以上的电缆全长可延长至50m(透过型 ：投光器和受光器各1根) 本体重量 ：投光器和受光器各约20g，包装重量 ：约60g 重量 附件 － 调整螺丝刀 ：1把 RF-200(反射镜) ：1块 调整螺丝刀 ：1把 本体重量 ：约20g，包装重量 ：约45g 调整螺丝刀 ：1把 － 调整螺丝刀 ：1把 (注1)：无指定时的测量条件为使用环境温度＝+23℃。 (注2)：型号末尾加注“-PN”的机型为PNP输出型。 (注3)：入光ON或遮光ON可由工作模式开关(位于受光器上)来选择。 (注4)： 回归反射型传感器的检测距离和检测物体是相对于反射镜RF-200的数值。另外，检测距离表 示反射镜的可设范围。检测物体的检测距离也可为30mm以下。 但如果反射镜放置在100mm以下，检测物体应为不透明体。 (注5)：如果在50mm以下的检测距离使用本产品，调节器调节范围将会变得十分狭窄。 (注6)：使用前，请务必通过实际检测进行确认。 Panasonic Electric Works SUNX http://pewc.panasonic.cn/ac All Rights Reserved © 2011 COPYRIGHT Panasonic Electric Works SUNX Co., Ltd. 光 电 传 感 器 光纤 传感器 激光 传感器 光电 光电 传感器 传感器 微型光电 传感器 区域 传感器 光幕 传感器 压力 传感器 接近 传感器 特殊用途 传感器 传感器 外围产品 简易省配线 单元 省配线 系统 检查·判别· 测量用传感器 静电消除 产品 工业用 内视镜 激光 刻印机 PLC· 终端 可编程智能 操作面板 节能支持 产品 FA元器件 变频器 通用功率 继电器 图像处理装置 紫外线 硬化装置 订购指南 放大器内置 放大器内置 电源内置 放大器分离 EX-20

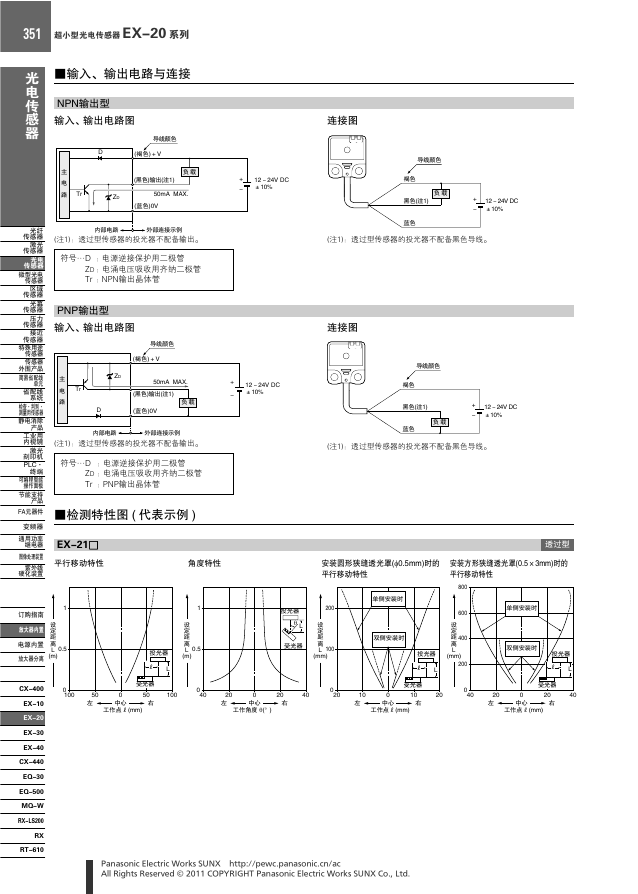

    351 超小型光电传感器 EX-20 系列 ■ 输入、输出电路与连接 NPN输出型 输入、输出电路图 (注1)：透过型传感器的投光器不配备输出。 符号… D ：电源逆接保护用二极管 ZD ：电涌电压吸收用齐纳二极管 Tr ：NPN输出晶体管 PNP输出型 输入、输出电路图 光 电 传 感 器 光纤 传感器 激光 传感器 光电 光电 传感器 传感器 微型光电 传感器 区域 传感器 光幕 传感器 压力 传感器 接近 传感器 特殊用途 传感器 传感器 外围产品 简易省配线 单元 省配线 系统 检查·判别· 测量用传感器 静电消除 产品 工业用 内视镜 激光 刻印机 PLC· 终端 可编程智能 操作面板 节能支持 产品 FA元器件 变频器 通用功率 继电器 图像处理装置 紫外线 硬化装置 (注1)：透过型传感器的投光器不配备输出。 符号… D ：电源逆接保护用二极管 ZD ：电涌电压吸收用齐纳二极管 Tr ：PNP输出晶体管 ■ 检测特性图 ( 代表示例 ) 连接图 (注1)：透过型传感器的投光器不配备黑色导线。 连接图 (注1)：透过型传感器的投光器不配备黑色导线。 EX-21□ 平行移动特性 角度特性 安装圆形狭缝透光罩(φ0.5mm)时的 平行移动特性 安装方形狭缝透光罩(0.5×3mm)时的 平行移动特性 透过型 1 设 定 距 离 Ｌ (m) 0.5 投光器 θ L 受光器 200 设 定 距 离 Ｌ 100 (mm) 0 40 20 左 0 中心 工作角度 θ(° ) 20 右 40 0 20 投光器 R L 受光器 50 左 0 中心 工作点R(mm) 100 50 右 单侧安装时 双侧安装时 投光器 R L 受光器 10 左 0 中心 工作点R(mm) 10 右 20 800 600 400 设 定 距 离 Ｌ (mm) 200 0 40 单侧安装时 双侧安装时 投光器 R L 受光器 20 左 0 中心 工作点R(mm) 20 右 40 1 设 定 距 离 Ｌ (m) 0.5 订购指南 放大器内置 放大器内置 电源内置 放大器分离 0 100 EX-20 Panasonic Electric Works SUNX http://pewc.panasonic.cn/ac All Rights Reserved © 2011 COPYRIGHT Panasonic Electric Works SUNX Co., Ltd.

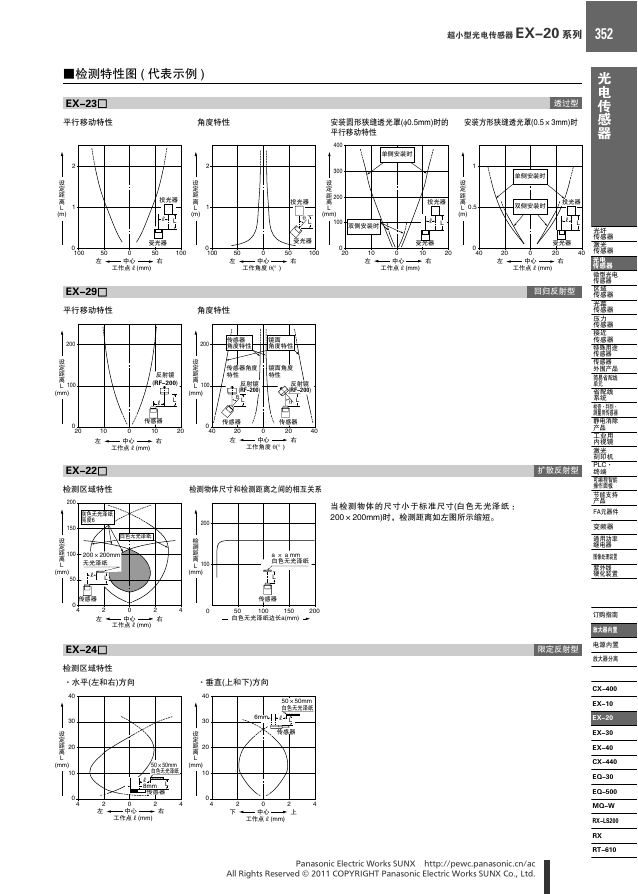

    超小型光电传感器 EX-20 系列 352 ■ 检测特性图 ( 代表示例 ) EX-23□ 平行移动特性 角度特性 2 1 设 定 距 离 Ｌ (m) 2 1 设 定 距 离 Ｌ (m) 投光器 R L 0 100 50 左 受光器 50 100 0 0 100 中心 工作点R(mm) 右 50 左 0 中心 工作角度 θ(° ) EX-29□ 平行移动特性 角度特性 透过型 安装方形狭缝透光罩(0.5×3mm)时 安装圆形狭缝透光罩(φ0.5mm)时的 平行移动特性 400 单侧安装时 300 200 设 定 距 离 Ｌ 投光器 θ L (mm) 100 双侧安装时 受光器 100 50 右 0 20 10 左 1 设 定 距 离 Ｌ (m) 0.5 投光器 R L 受光器 10 20 0 40 0 中心 右 工作点R(mm) 单侧安装时 双侧安装时 投光器 R L 20 左 0 中心 工作点R(mm) 受光器 20 右 40 回归反射型 200 设 定 距 离 Ｌ 100 (mm) 0 20 200 传感器 角度特性 镜面 角度特性 设 定 距 离 Ｌ 100 (mm) 传感器角度 特性 镜面角度 特性 反射镜 (RF-200) Lθ 反射镜 (RF-200) θ L 0 40 传感器 20 左 传感器 0 中心 工作角度 θ(° ) 20 右 40 反射镜 (RF-200) L R 传感器 10 左 0 中心 工作点R(mm) 20 10 右 扩散反射型 限定反射型 EX-22□ 检测区域特性 200 灰色无光泽纸 亮度6 白色无光泽纸 200×200mm 无光泽纸 R L 150 100 设 定 距 离 Ｌ (mm) 50 0 传感器 4 2 左 0 中心 工作点R(mm) 2 右 4 检测物体尺寸和检测距离之间的相互关系 当检测物体的尺寸小于标准尺寸(白色无光泽纸 ： 200×200mm)时，检测距离如左图所示缩短。 EX-24□ 检测区域特性 · 水平(左和右)方向 · 垂直(上和下)方向 40 30 20 设 定 距 离 Ｌ (mm) 10 0 4 6mm 50×50mm 白色无光泽纸 R L 传感器 40 30 20 设 定 距 离 Ｌ 50×50mm 白色无光泽纸 (mm) 10 R L 8mm 传感器 2 左 0 中心 工作点R(mm) 2 右 4 0 4 2 下 0 中心 工作点R(mm) 2 上 4 Panasonic Electric Works SUNX http://pewc.panasonic.cn/ac All Rights Reserved © 2011 COPYRIGHT Panasonic Electric Works SUNX Co., Ltd. 光 电 传 感 器 光纤 传感器 激光 传感器 光电 光电 传感器 传感器 微型光电 传感器 区域 传感器 光幕 传感器 压力 传感器 接近 传感器 特殊用途 传感器 传感器 外围产品 简易省配线 单元 省配线 系统 检查·判别· 测量用传感器 静电消除 产品 工业用 内视镜 激光 刻印机 PLC· 终端 可编程智能 操作面板 节能支持 产品 FA元器件 变频器 通用功率 继电器 图像处理装置 紫外线 硬化装置 订购指南 放大器内置 放大器内置 电源内置 放大器分离 EX-20
