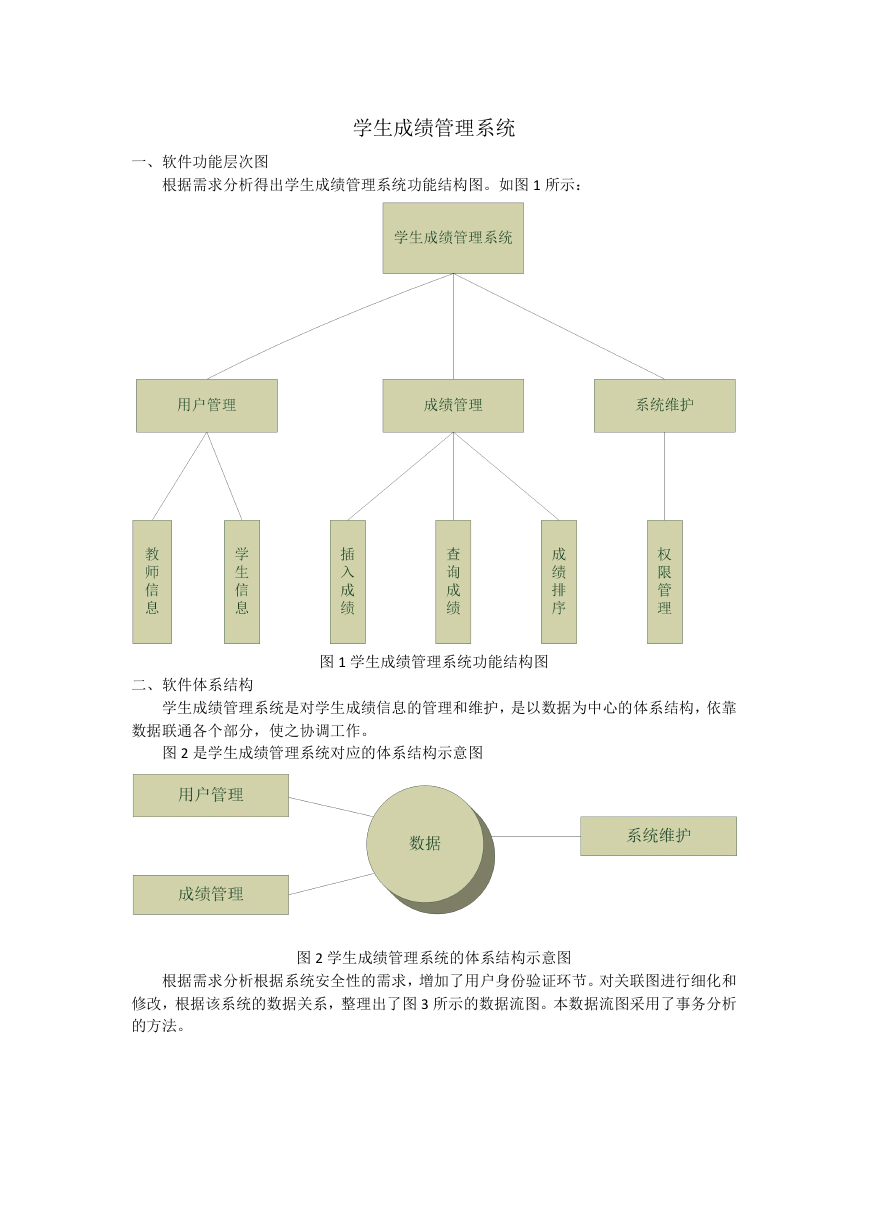

学生成绩管理系统一、软件功能层次图根据需求分析得出学生成绩管理系统功能结构图。如图 1 所示：二、软件体系结构图 1 学生成绩管理系统功能结构图学生成绩管理系统是对学生成绩信息的管理和维护，是以数据为中心的体系结构，依靠数据联通各个部分，使之协调工作。图 2 是学生成绩管理系统对应的体系结构示意图图 2 学生成绩管理系统的体系结构示意图根据需求分析根据系统安全性的需求，增加了用户身份验证环节。对关联图进行细化和修改，根据该系统的数据关系，整理出了图 3 所示的数据流图。本数据流图采用了事务分析的方法。

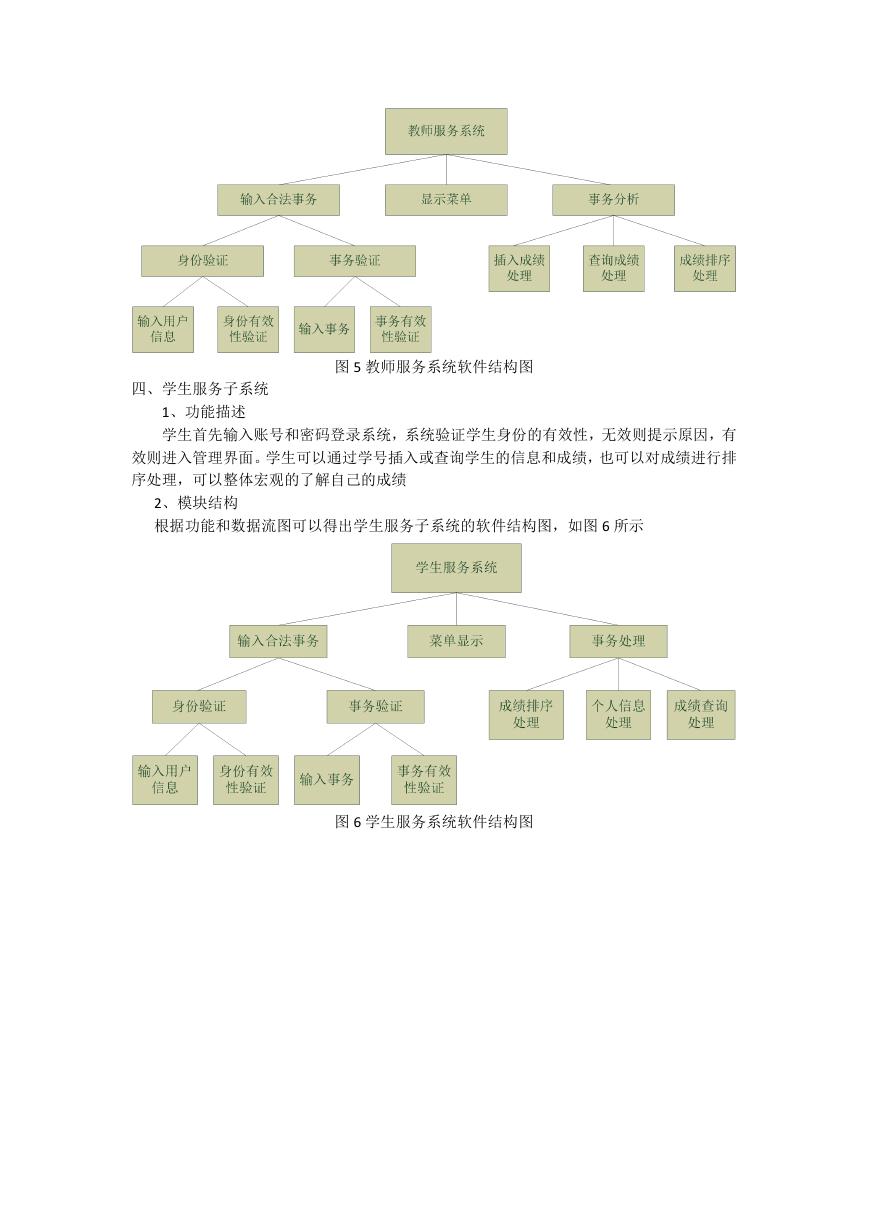

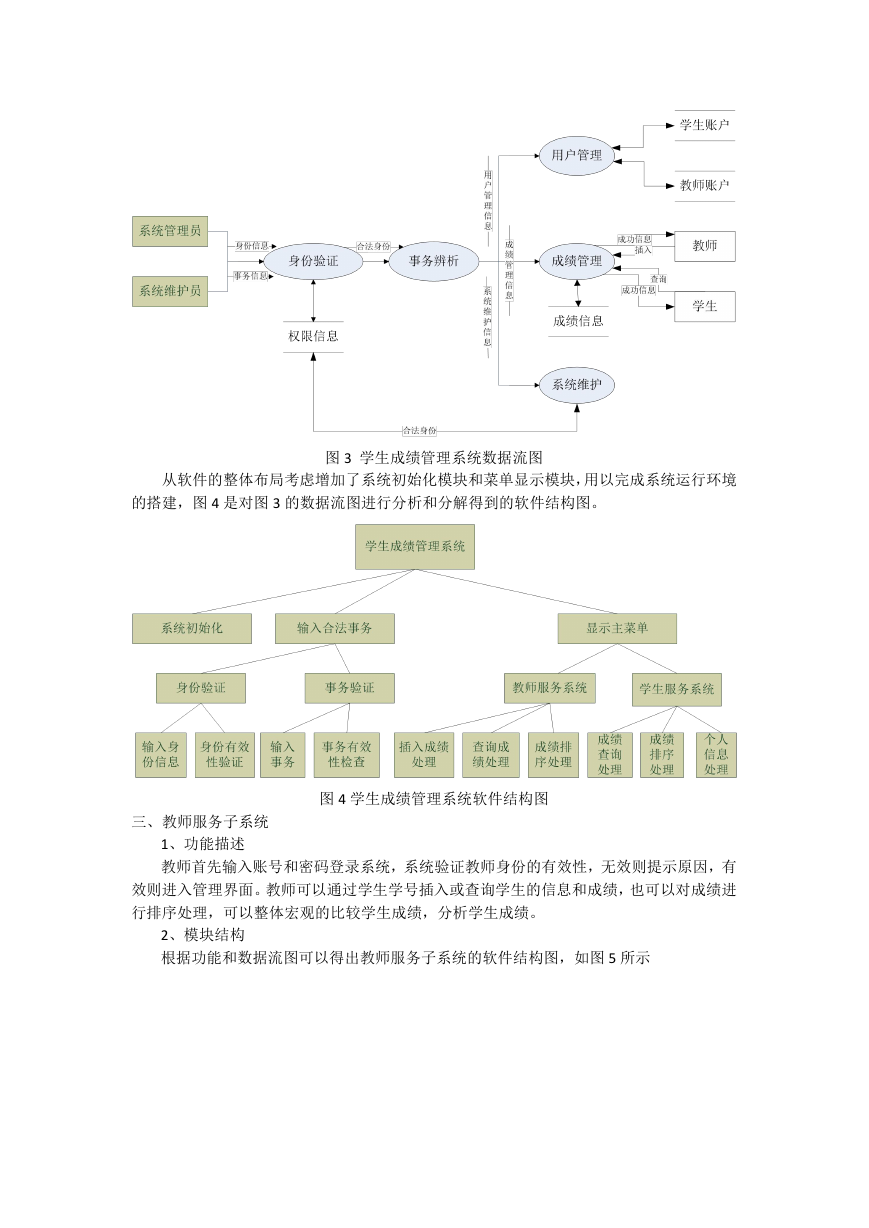

图 3 学生成绩管理系统数据流图从软件的整体布局考虑增加了系统初始化模块和菜单显示模块，用以完成系统运行环境的搭建，图 4 是对图 3 的数据流图进行分析和分解得到的软件结构图。图 4 学生成绩管理系统软件结构图三、教师服务子系统 1、功能描述教师首先输入账号和密码登录系统，系统验证教师身份的有效性，无效则提示原因，有效则进入管理界面。教师可以通过学生学号插入或查询学生的信息和成绩，也可以对成绩进行排序处理，可以整体宏观的比较学生成绩，分析学生成绩。 2、模块结构根据功能和数据流图可以得出教师服务子系统的软件结构图，如图 5 所示

图 5 教师服务系统软件结构图四、学生服务子系统 1、功能描述学生首先输入账号和密码登录系统，系统验证学生身份的有效性，无效则提示原因，有效则进入管理界面。学生可以通过学号插入或查询学生的信息和成绩，也可以对成绩进行排序处理，可以整体宏观的了解自己的成绩 2、模块结构根据功能和数据流图可以得出学生服务子系统的软件结构图，如图 6 所示图 6 学生服务系统软件结构图
