2012 年广东暨南大学电子技术基础考研真题
学科、专业名称:081001 通信与信息系统、081002 信号与信息处理、430109 电子与通信
工程
研究方向:01 光电子与光通信、02 通信网络与信息系统、03 微电子器件与集成电路设计、
04 多媒体技术与信息安全、05 无线通信与传感技术;01 机器人与测控系统、02 量子信息与
量子系统、03 信息技术与智能仪器、04 通信信号处理及 SoC 设计、05 图像处理与应用系统;
01 光通信与无线通信、02 网络与多媒体技术、03 微电子技术与集成电路设计、04 测控系统
与智能仪器、05 信息系统与信息处理技术
考试科目名称:823 电子技术基础
考生注意:所有答案必须写在答题纸上,写在本试题上一律不给分。
1. (共 14 分 ) 画 出 图 所 示 各 电 路 的 直 流 通 路 和 交 流 通 路 。 设 所 有 电 容 对 交 流
信 号 均 可 视 为 短 路 。

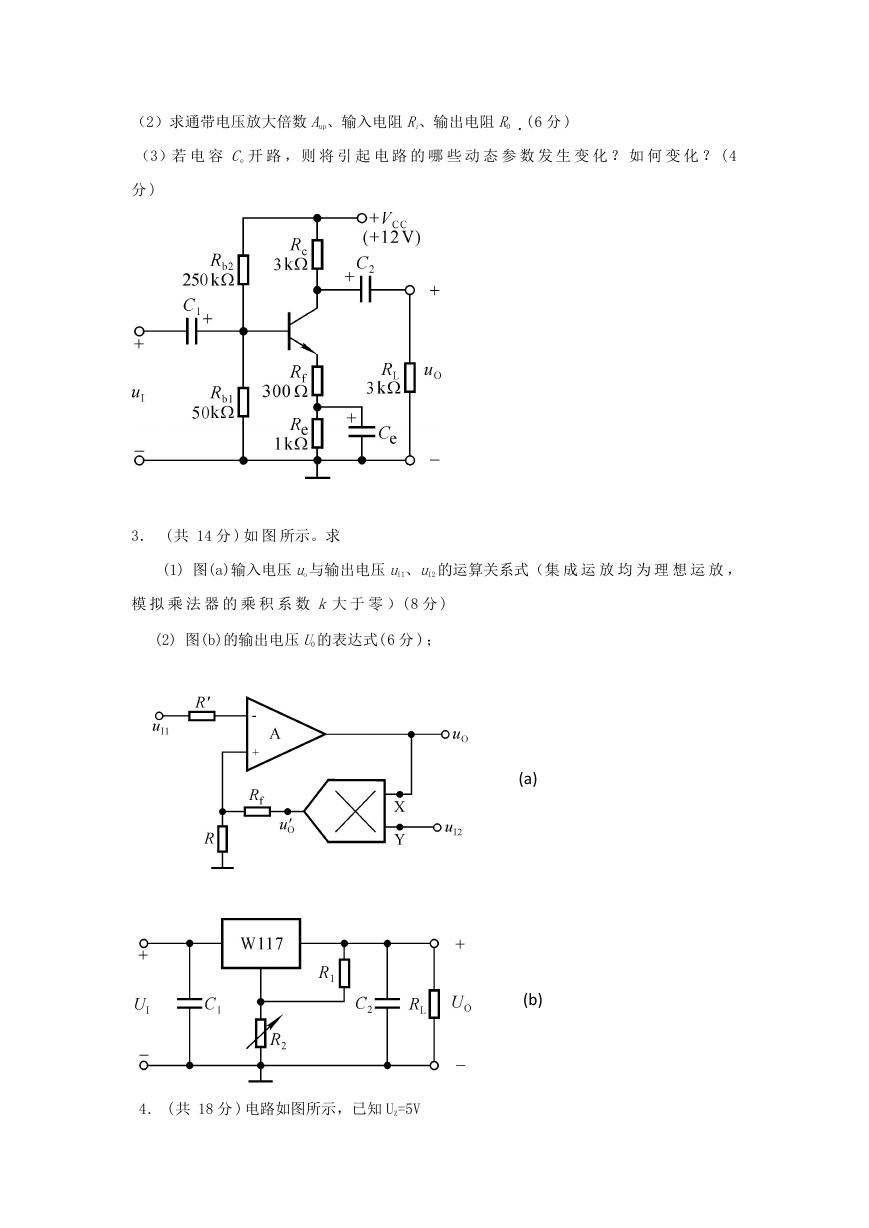

2.(共 18 分 ) 放大电路如图所示,已知晶体管的β=100,UBEQ=0.7V,
rbb’ ≈200Ω。
(1)用估算法求静态工作点 Q:IBQ、ICQ、UCEQ 。 (8 分 )
(2)求通带电压放大倍数 Aup、输入电阻 Ri、输出电阻 R0 。(6 分 )
(3)若 电 容 Ce 开 路 ,则 将 引 起 电 路 的 哪 些 动 态 参 数 发 生 变 化 ? 如 何 变 化 ? (4
分 )
3. (共 14 分 ) 如 图 所示。求
(1) 图(a)输入电压 uo 与输出电压 uI1、uI2 的运算关系式(集 成 运 放 均 为 理 想 运 放 ,
模 拟 乘 法 器 的 乘 积 系 数 k 大 于 零 )(8 分 )
(2) 图(b)的输出电压 U0 的表达式(6 分 ) ;
(a)
(b)

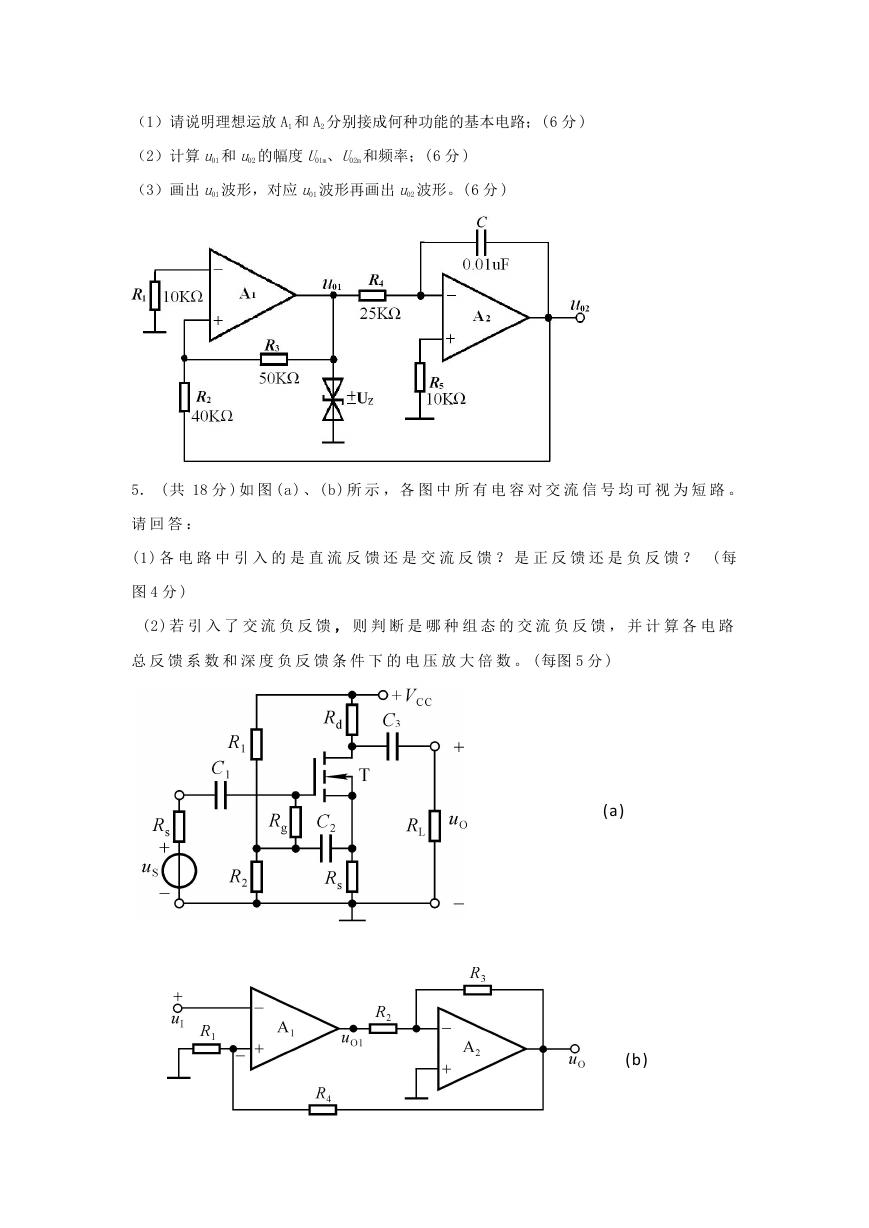

4. (共 18 分 )电路如图所示,已知 UZ=5V
(1)请说明理想运放 A1 和 A2 分别接成何种功能的基本电路;(6 分 )
(2)计算 u01 和 u02 的幅度 U01m、U02m 和频率;(6 分 )
(3)画出 u01 波形,对应 u01 波形再画出 u02 波形。(6 分 )
5. (共 18 分 )如 图 (a) 、(b) 所 示 ,各 图 中 所 有 电 容 对 交 流 信 号 均 可 视 为 短 路 。
请 回 答 :
(1) 各 电 路 中 引 入 的 是 直 流 反 馈 还 是 交 流 反 馈 ? 是 正 反 馈 还 是 负 反 馈 ? ( 每
图 4 分 )
(2) 若 引 入 了 交 流 负 反 馈 , 则 判 断 是 哪 种 组 态 的 交 流 负 反 馈 , 并 计 算 各 电 路
总 反 馈 系 数 和 深 度 负 反 馈 条 件 下 的 电 压 放 大 倍 数 。 (每图 5 分 )
(a)
(b)

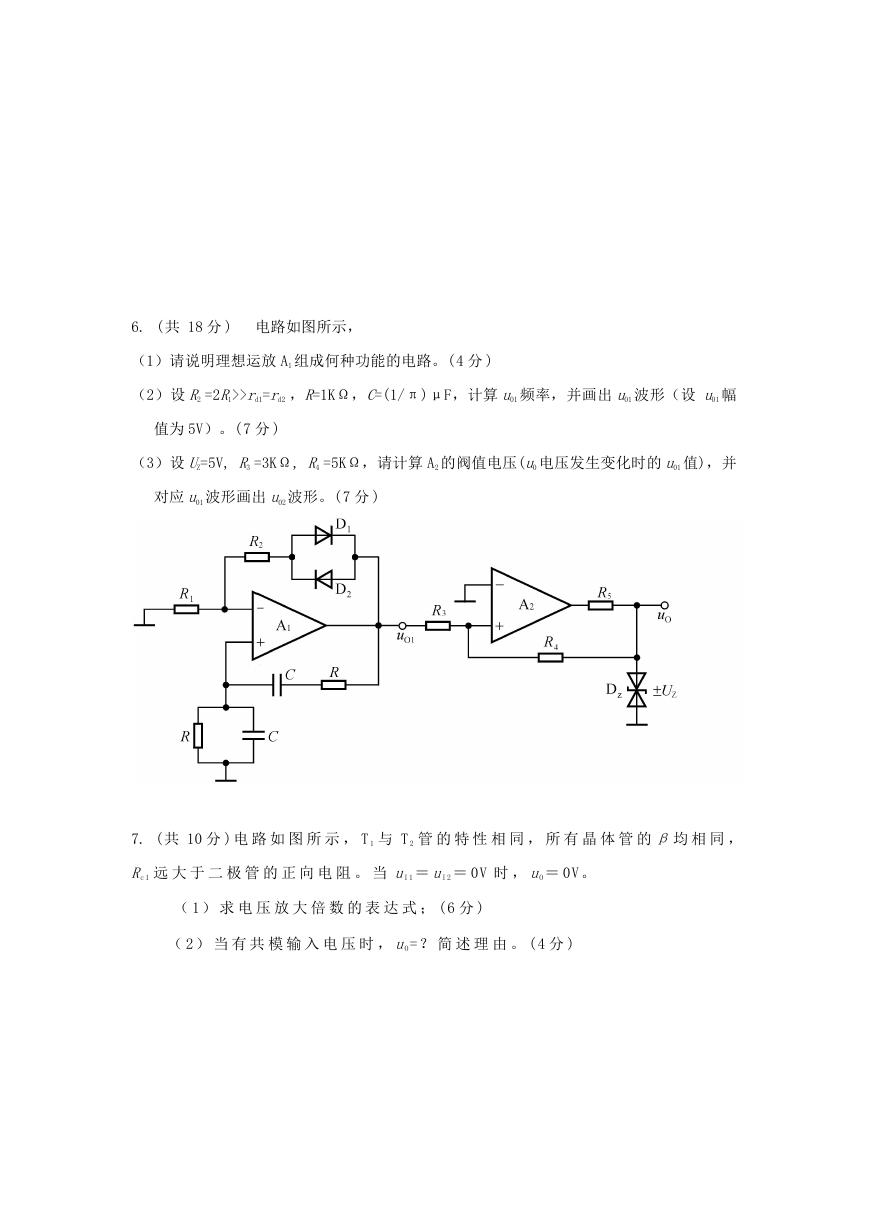

6. (共 18 分 ) 电路如图所示,
(1)请说明理想运放 A1 组成何种功能的电路。(4 分 )
(2)设 R2 =2R1>>rd1=rd2 ,R=1KΩ,C=(1/π)μF,计算 u01 频率,并画出 u01 波形(设 u01 幅
值为 5V)。(7 分 )
(3)设 UZ=5V, R3 =3KΩ, R4 =5KΩ,请计算 A2 的阀值电压(u0 电压发生变化时的 u01 值),并
对应 u01 波形画出 u02 波形。(7 分 )
7. (共 10 分 )电 路 如 图 所 示 , T 1 与 T 2 管 的 特 性 相 同 , 所 有 晶 体 管 的 β均 相 同 ,
Rc 1 远 大 于 二 极 管 的 正 向 电 阻 。 当 uI 1 = uI 2 = 0V 时 , uO= 0V 。
( 1) 求 电 压 放 大 倍 数 的 表 达 式 ; (6 分 )
( 2 ) 当 有 共 模 输 入 电 压 时 , uO= ? 简 述 理 由 。 (4 分 )
8.(共 12 分 ) 如图 C 为耦合(隔直)电容,乘法器相乘因子为 K=2,输入
uI=sin(wt -30o) (V)。
(1) 求输出 uo 的表达式,并说明此电路的功能;(8 分 )
(2) 对应 uI 的波形画出 uo 波形(画出 uo 和 uI 的对应波形)。(4 分 )
9. (共 14 分 )已 知 所 示 电 路 中 的 电 阻 均 为 100k Ω , C= 1μ F。
( 1) 试 求 出 uO 与 uI 的 运 算 关 系 。 (8 分 )
( 2) 设 t= 0 时 uO= 0, 且 uI 由 零 跃 变 为 - 1V , 试 求 输 出 电 压 由 零 上 升 到
+ 6V 所 需 要 的 时 间 。 (6 分 )

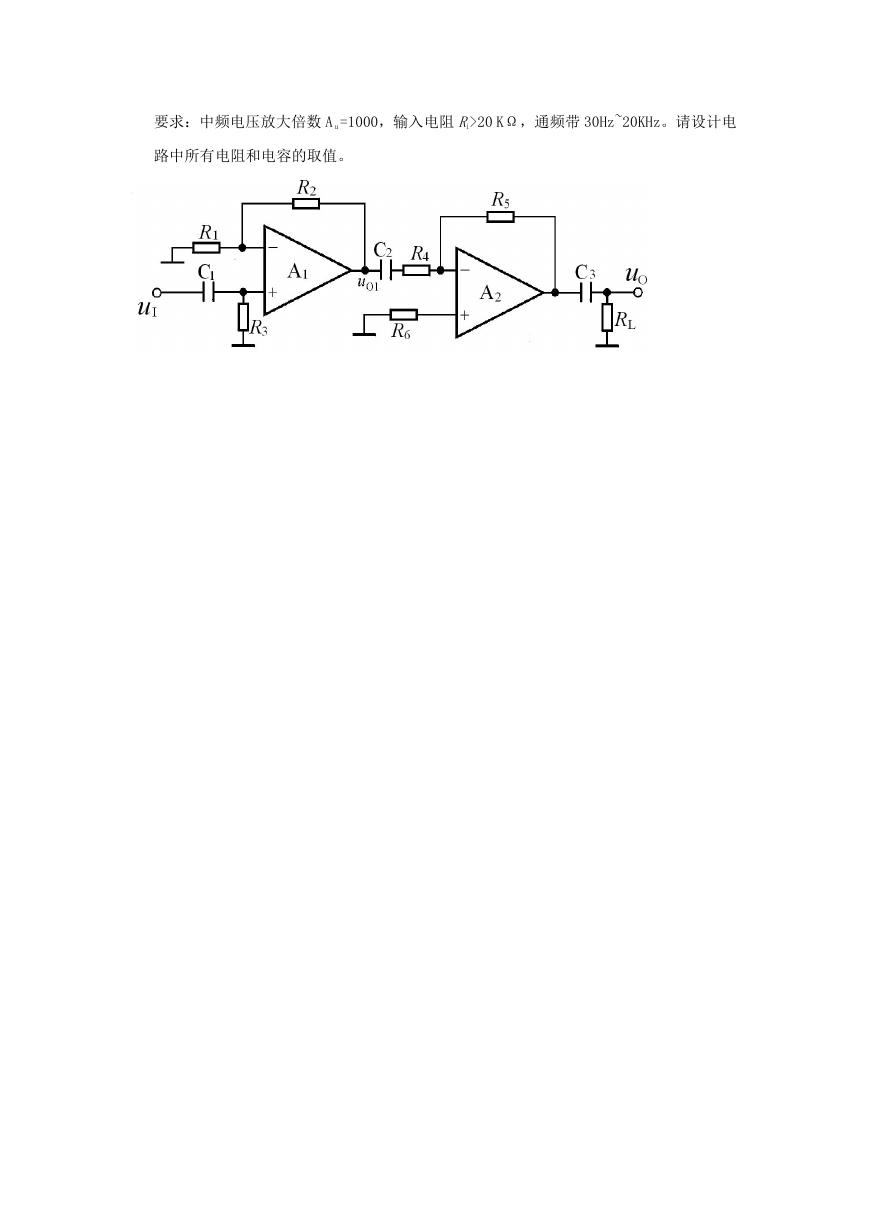

10. ( 共 14 分 )电路如图所示为理想集成运放 A1、A2 组成的两级交流放大器,已知 RL=2 KΩ。
要求:中频电压放大倍数 A u =1000,输入电阻 Ri>20 KΩ,通频带 30Hz~20KHz。请设计电
路中所有电阻和电容的取值。
