龙芯 PMON 3A2000 内存参数调试方法.pdf

发布时间：2022-05-30 发布人：admin 分类：说明书资料大小：0.67M 资料格式：pdf 举报版权申诉


第1页 / 共8页


第2页 / 共8页


第3页 / 共8页


第4页 / 共8页


第5页 / 共8页


第6页 / 共8页


第7页 / 共8页


第8页 / 共8页

文本预览

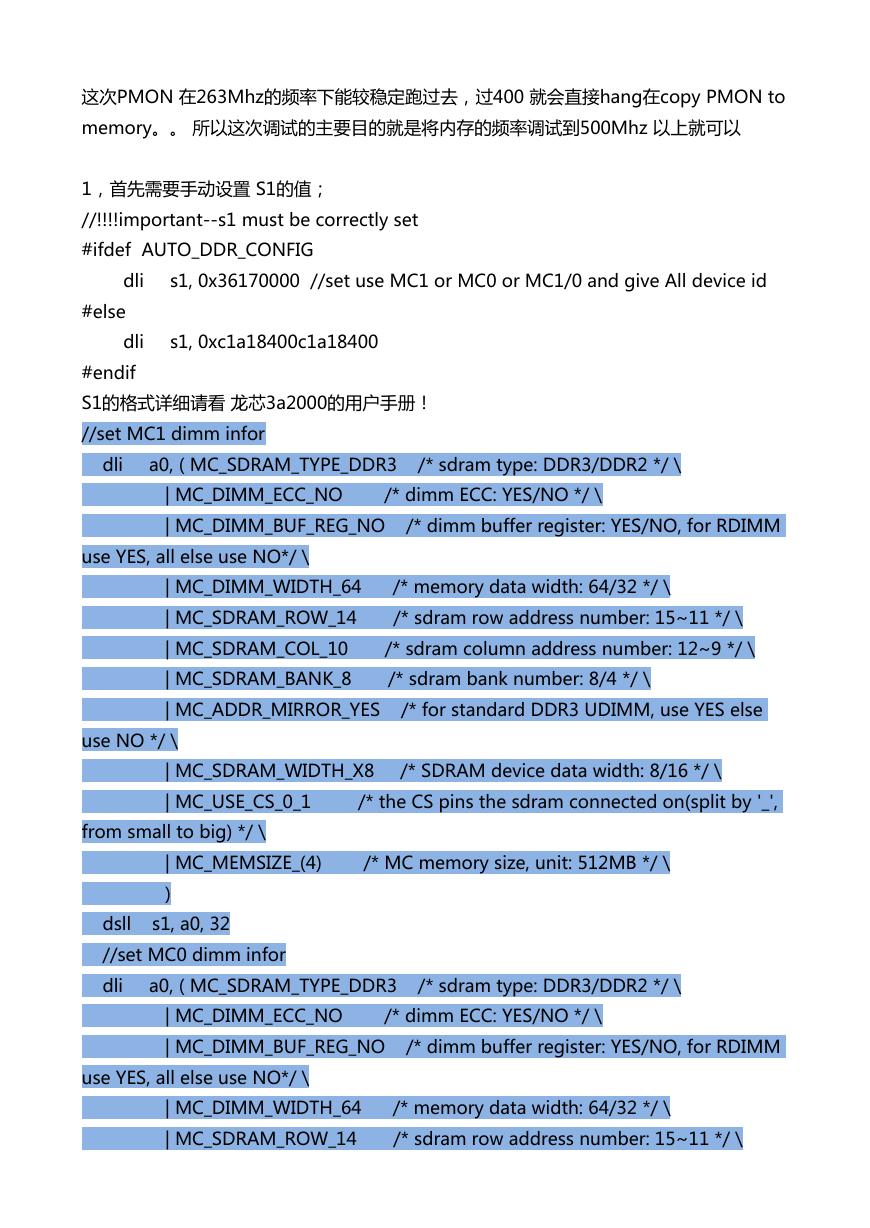

这次PMON 在263Mhz的频率下能较稳定跑过去，过400 就会直接hang在copy PMON to memory。。所以这次调试的主要目的就是将内存的频率调试到500Mhz 以上就可以 dli s1, 0xc1a18400c1a18400 1，首先需要手动设置 S1的值； //!!!!important--s1 must be correctly set #ifdef AUTO_DDR_CONFIG dli s1, 0x36170000 //set use MC1 or MC0 or MC1/0 and give All device id #else #endif S1的格式详细请看龙芯3a2000的用户手册！ //set MC1 dimm infor dli a0, ( MC_SDRAM_TYPE_DDR3 /* sdram type: DDR3/DDR2 */ \ | MC_DIMM_ECC_NO /* dimm ECC: YES/NO */ \ | MC_DIMM_BUF_REG_NO /* dimm buffer register: YES/NO, for RDIMM use YES, all else use NO*/ \ | MC_DIMM_WIDTH_64 /* memory data width: 64/32 */ \ | MC_SDRAM_ROW_14 /* sdram row address number: 15~11 */ \ | MC_SDRAM_COL_10 /* sdram column address number: 12~9 */ \ | MC_SDRAM_BANK_8 /* sdram bank number: 8/4 */ \ | MC_ADDR_MIRROR_YES /* for standard DDR3 UDIMM, use YES else use NO */ \ | MC_SDRAM_WIDTH_X8 /* SDRAM device data width: 8/16 */ \ | MC_USE_CS_0_1 /* the CS pins the sdram connected on(split by '_', from small to big) */ \ | MC_MEMSIZE_(4) /* MC memory size, unit: 512MB */ \ ) dsll s1, a0, 32 //set MC0 dimm infor dli a0, ( MC_SDRAM_TYPE_DDR3 /* sdram type: DDR3/DDR2 */ \ | MC_DIMM_ECC_NO /* dimm ECC: YES/NO */ \ | MC_DIMM_BUF_REG_NO /* dimm buffer register: YES/NO, for RDIMM use YES, all else use NO*/ \ | MC_DIMM_WIDTH_64 /* memory data width: 64/32 */ \ | MC_SDRAM_ROW_14 /* sdram row address number: 15~11 */ \

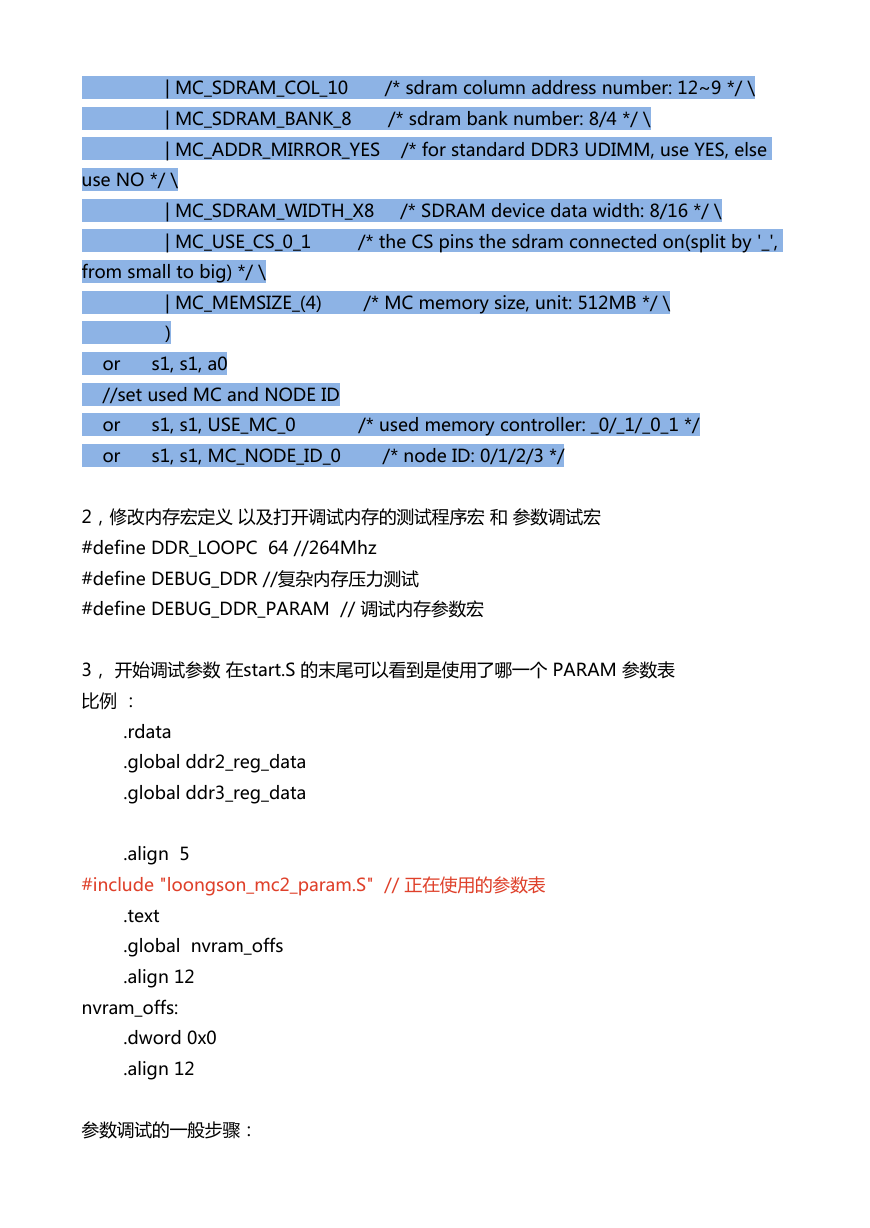

| MC_SDRAM_COL_10 /* sdram column address number: 12~9 */ \ | MC_SDRAM_BANK_8 /* sdram bank number: 8/4 */ \ | MC_ADDR_MIRROR_YES /* for standard DDR3 UDIMM, use YES, else use NO */ \ | MC_SDRAM_WIDTH_X8 /* SDRAM device data width: 8/16 */ \ | MC_USE_CS_0_1 /* the CS pins the sdram connected on(split by '_', from small to big) */ \ | MC_MEMSIZE_(4) /* MC memory size, unit: 512MB */ \ ) or s1, s1, a0 //set used MC and NODE ID or s1, s1, USE_MC_0 /* used memory controller: _0/_1/_0_1 */ or s1, s1, MC_NODE_ID_0 /* node ID: 0/1/2/3 */ 2，修改内存宏定义以及打开调试内存的测试程序宏和参数调试宏 #define DDR_LOOPC 64 //264Mhz #define DEBUG_DDR //复杂内存压力测试 #define DEBUG_DDR_PARAM // 调试内存参数宏 3，开始调试参数在start.S 的末尾可以看到是使用了哪一个 PARAM 参数表比例： .rdata .global ddr2_reg_data .global ddr3_reg_data .align 5 #include "loongson_mc2_param.S" // 正在使用的参数表 .text .global nvram_offs .align 12 nvram_offs: .dword 0x0 .align 12 参数调试的一般步骤：

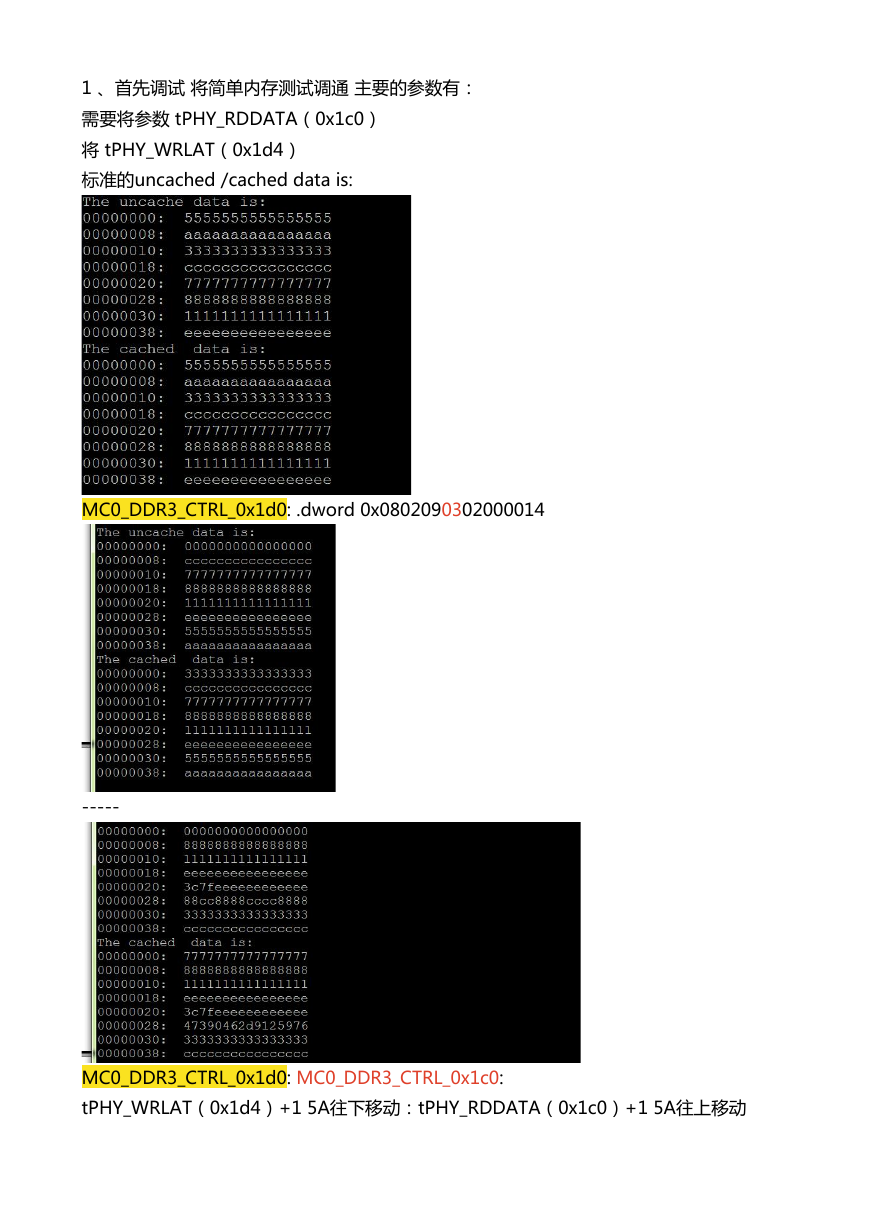

1 、首先调试将简单内存测试调通主要的参数有：需要将参数 tPHY_RDDATA（0x1c0）将 tPHY_WRLAT（0x1d4）标准的uncached /cached data is: MC0_DDR3_CTRL_0x1d0: .dword 0x0802090302000014 ----- MC0_DDR3_CTRL_0x1d0: MC0_DDR3_CTRL_0x1c0: tPHY_WRLAT（0x1d4）+1 5A往下移动：tPHY_RDDATA（0x1c0）+1 5A往上移动

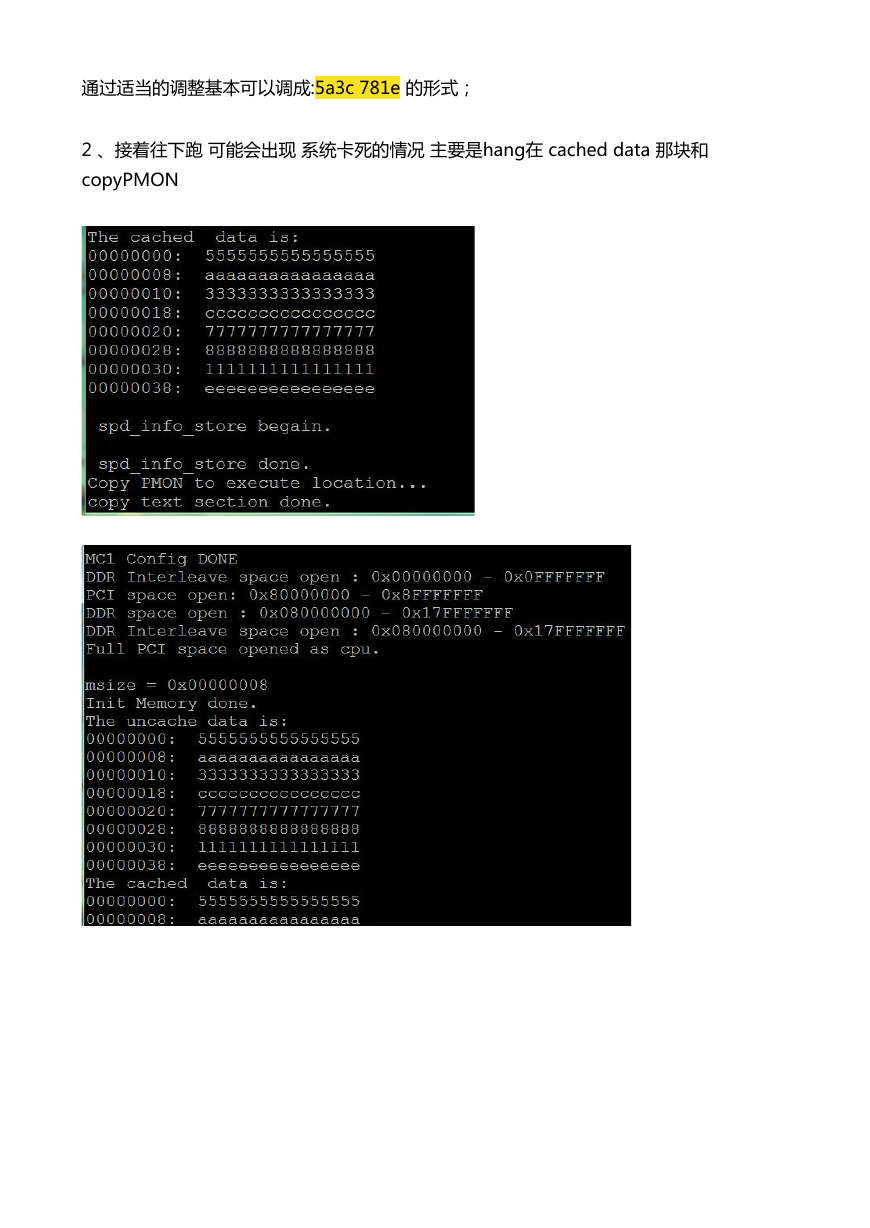

通过适当的调整基本可以调成:5a3c 781e 的形式； 2 、接着往下跑可能会出现系统卡死的情况主要是hang在 cached data 那块和 copyPMON

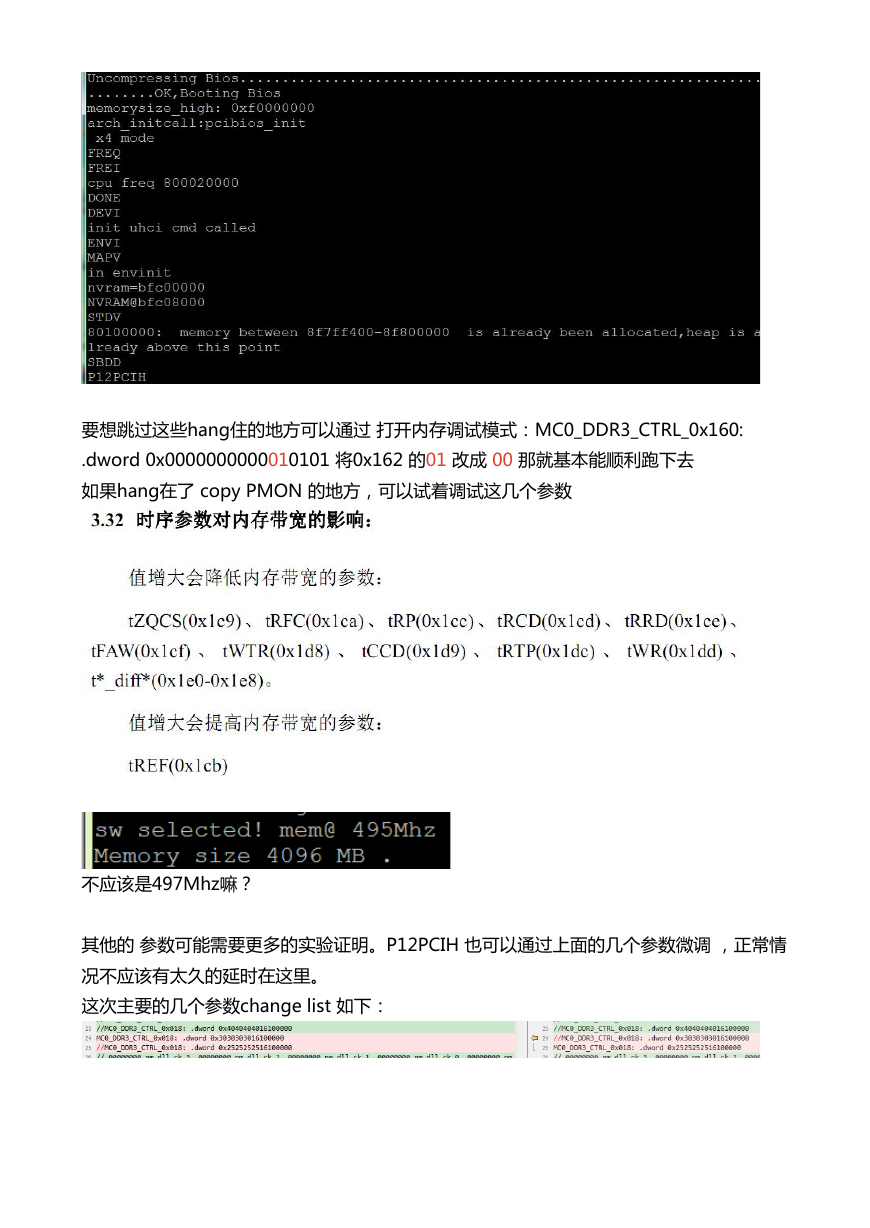

要想跳过这些hang住的地方可以通过打开内存调试模式：MC0_DDR3_CTRL_0x160: .dword 0x0000000000010101 将0x162 的01 改成 00 那就基本能顺利跑下去如果hang在了 copy PMON 的地方，可以试着调试这几个参数不应该是497Mhz嘛？其他的参数可能需要更多的实验证明。P12PCIH 也可以通过上面的几个参数微调，正常情况不应该有太久的延时在这里。这次主要的几个参数change list 如下：

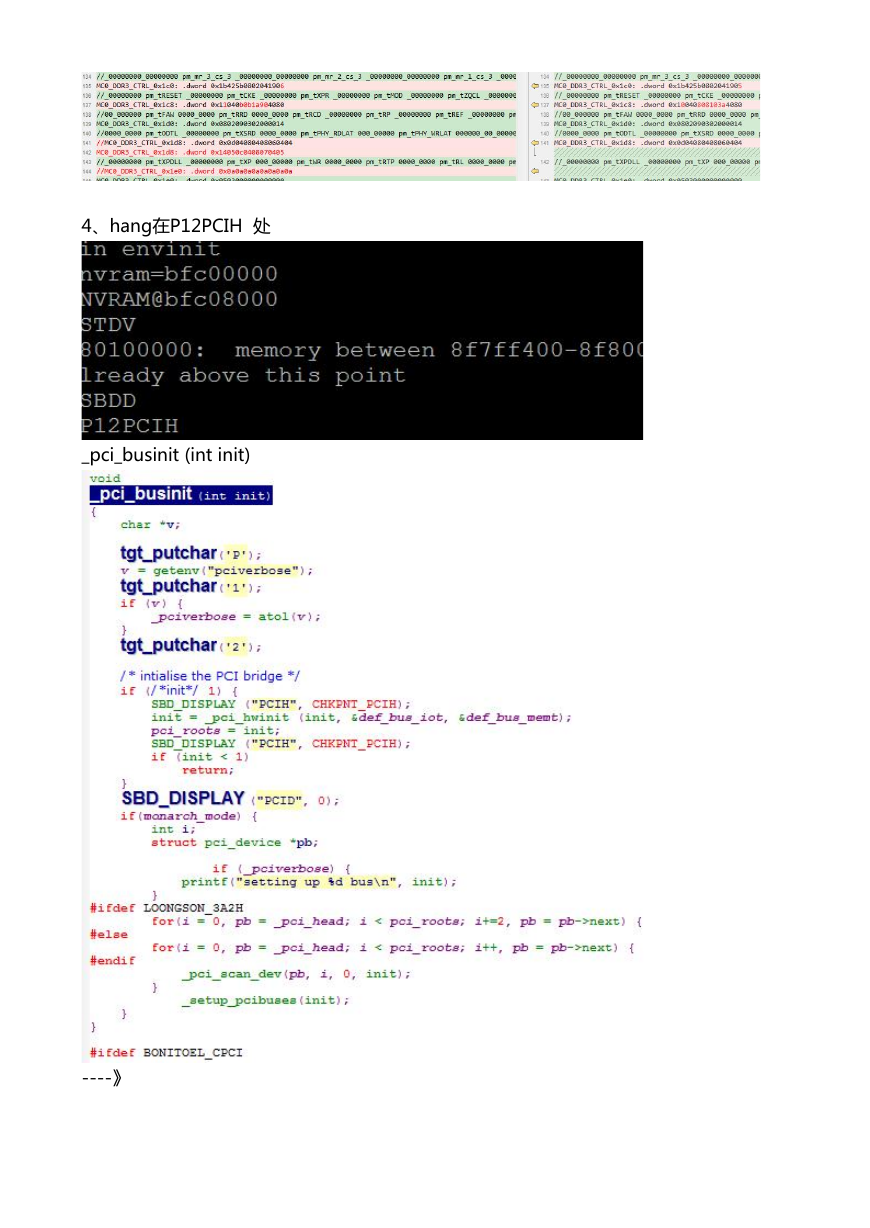

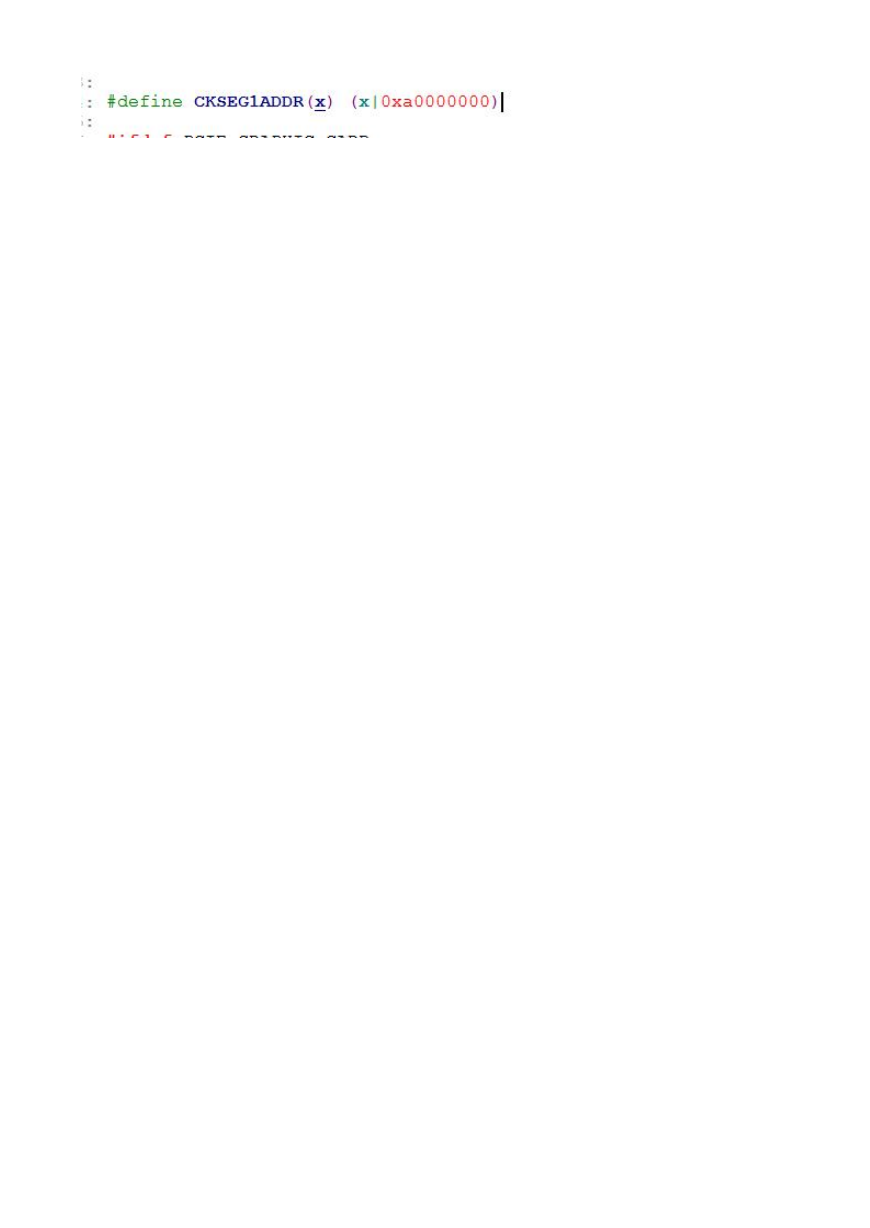

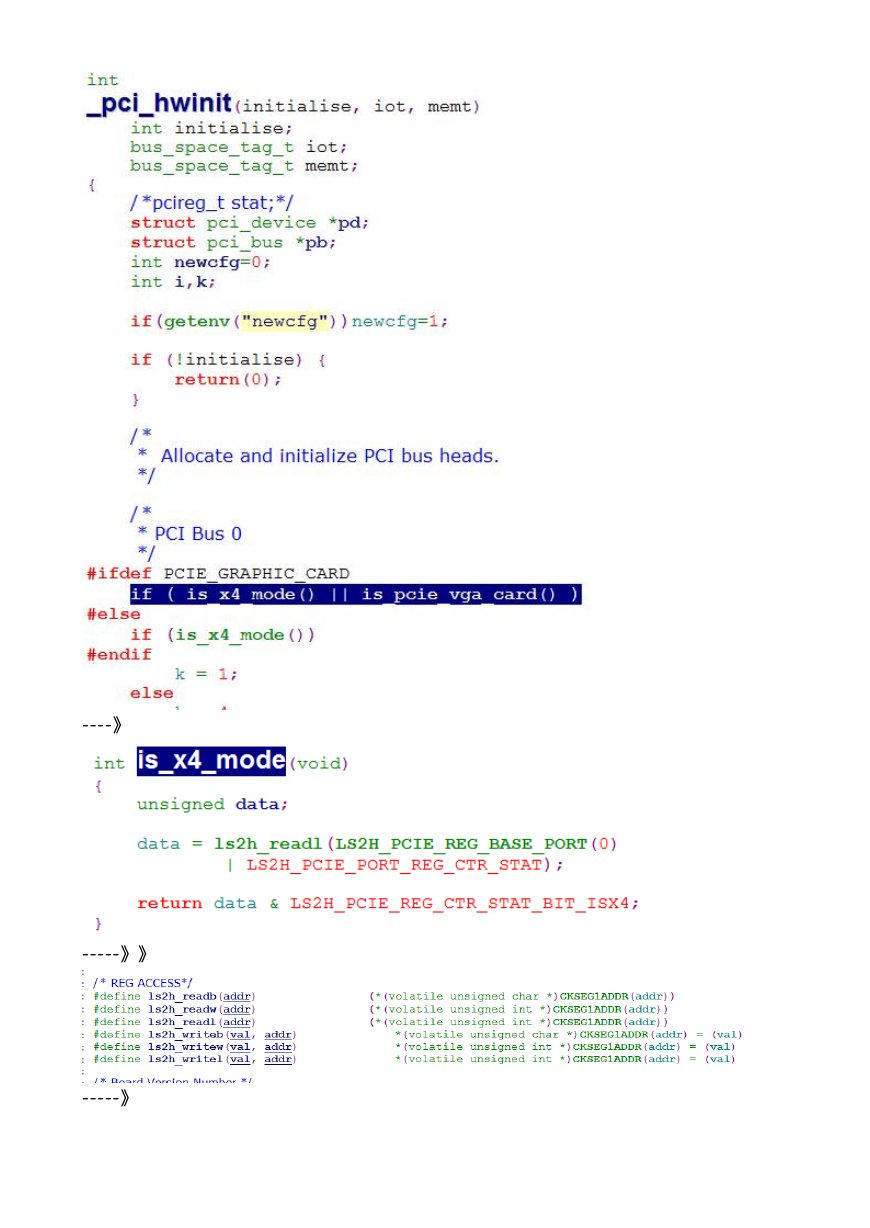

4、hang在P12PCIH 处 _pci_businit (int init) ----》

----》 -----》》 -----》
