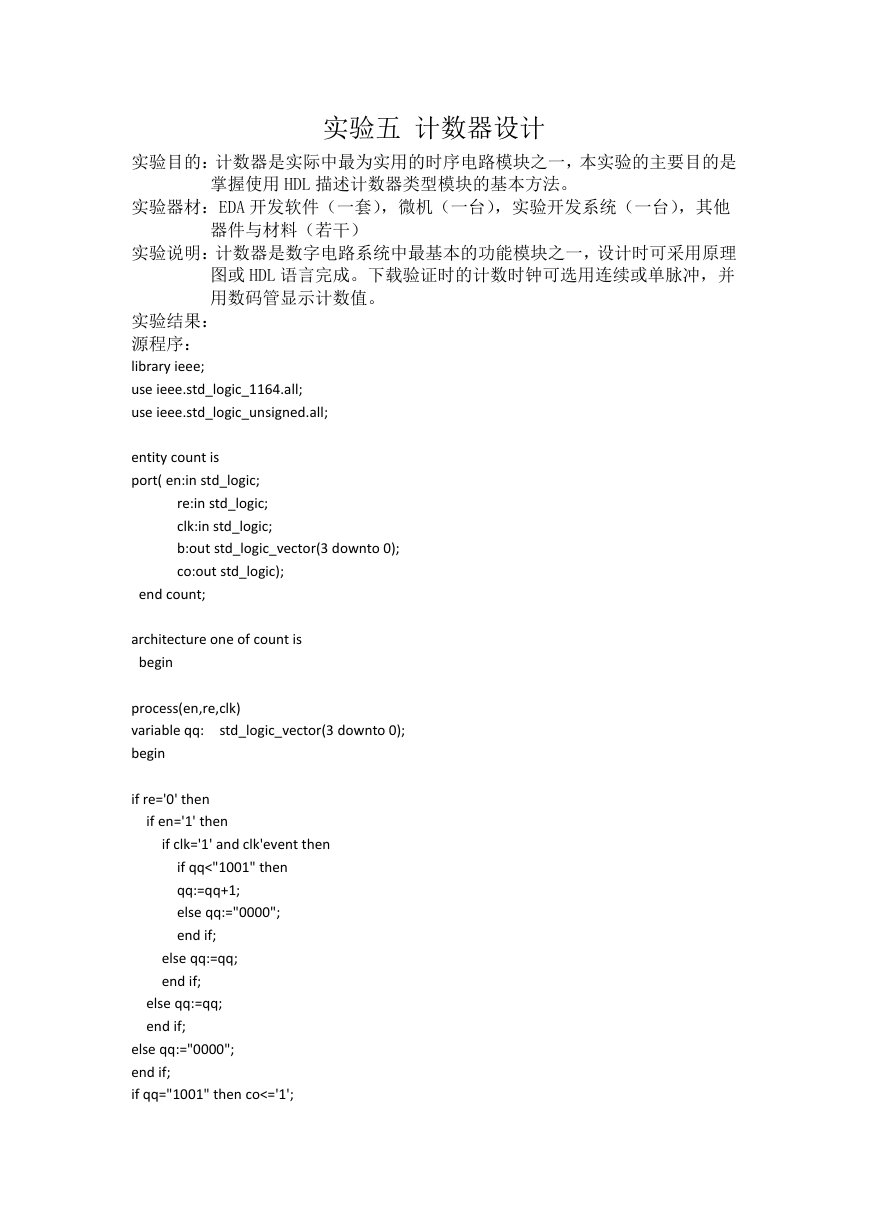

实验五 计数器设计 实验目的：计数器是实际中最为实用的时序电路模块之一，本实验的主要目的是 掌握使用 HDL 描述计数器类型模块的基本方法。 实验器材：EDA 开发软件（一套），微机（一台），实验开发系统（一台），其他 器件与材料（若干） 实验说明：计数器是数字电路系统中最基本的功能模块之一，设计时可采用原理 图或 HDL 语言完成。下载验证时的计数时钟可选用连续或单脉冲，并 用数码管显示计数值。 实验结果： 源程序： library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity count is port( en:in std_logic; re:in std_logic; clk:in std_logic; b:out std_logic_vector(3 downto 0); co:out std_logic); end count; architecture one of count is begin process(en,re,clk) variable qq: begin std_logic_vector(3 downto 0); if re='0' then if en='1' then if clk='1' and clk'event then if qq<"1001" then qq:=qq+1; else qq:="0000"; end if; else qq:=qq; end if; else qq:=qq; end if; else qq:="0000"; end if; if qq="1001" then co<='1'; 

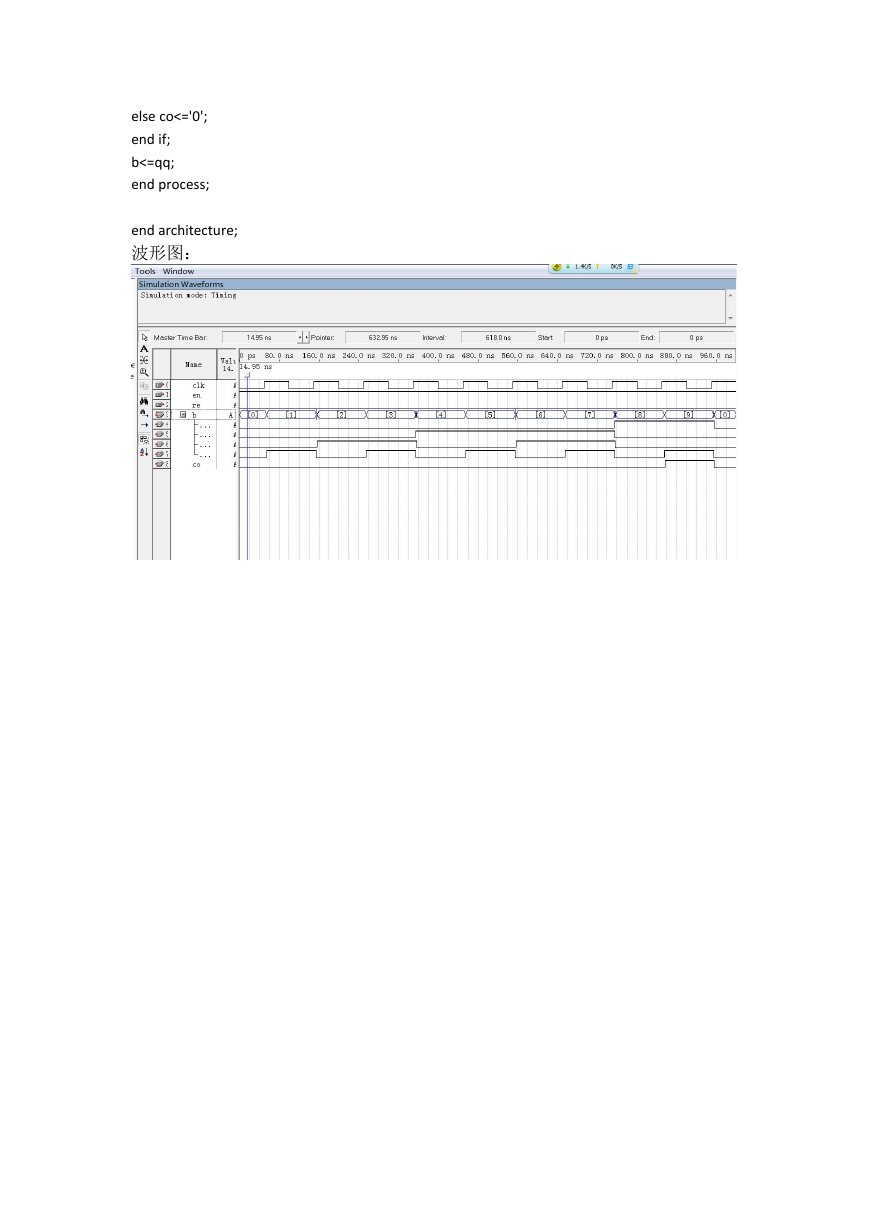

else co<='0'; end if; b<=qq; end process; end architecture; 波形图：
