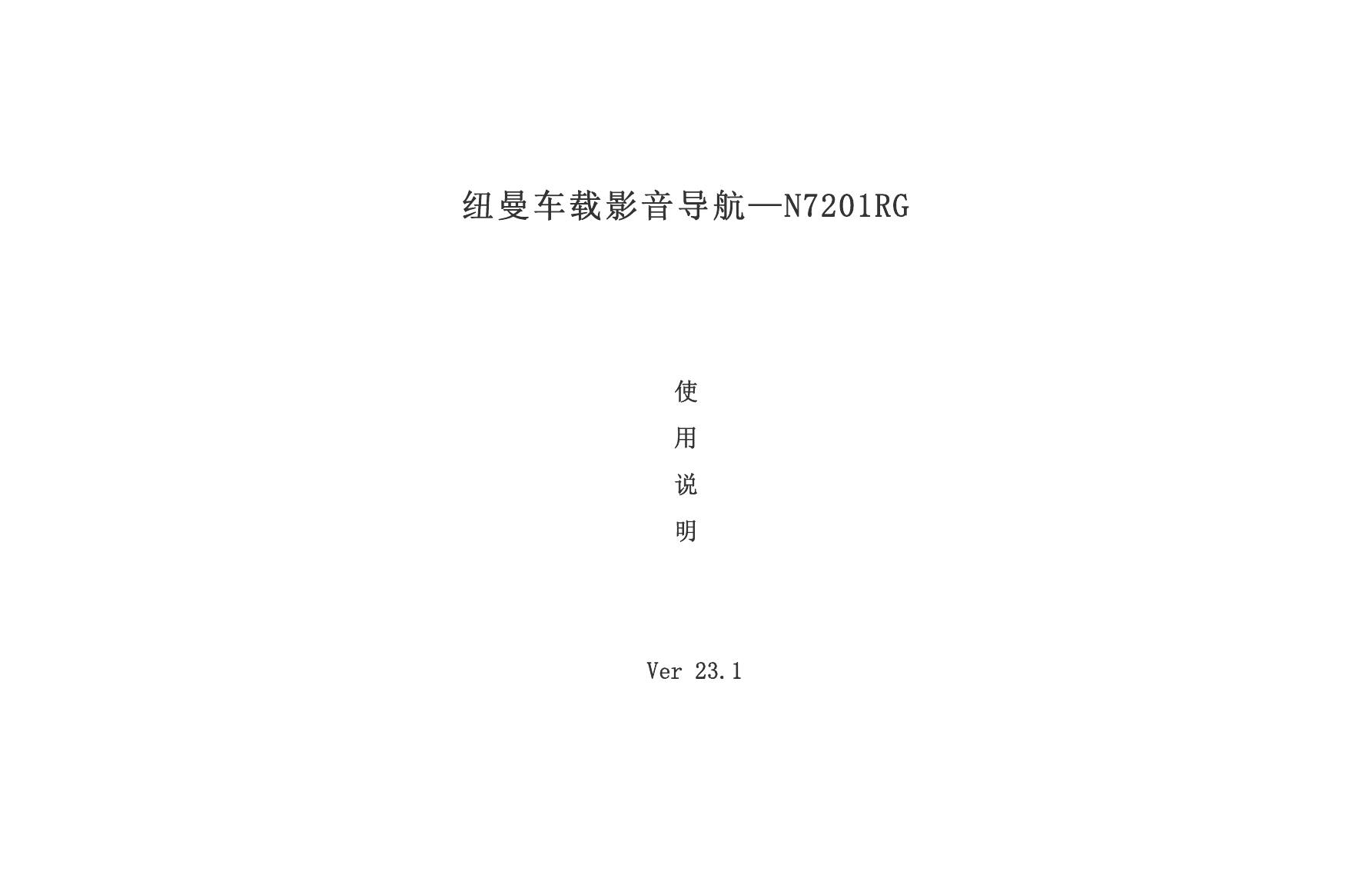

纽曼车载影音导航—N7201RG 使用说明 Ver 23.1

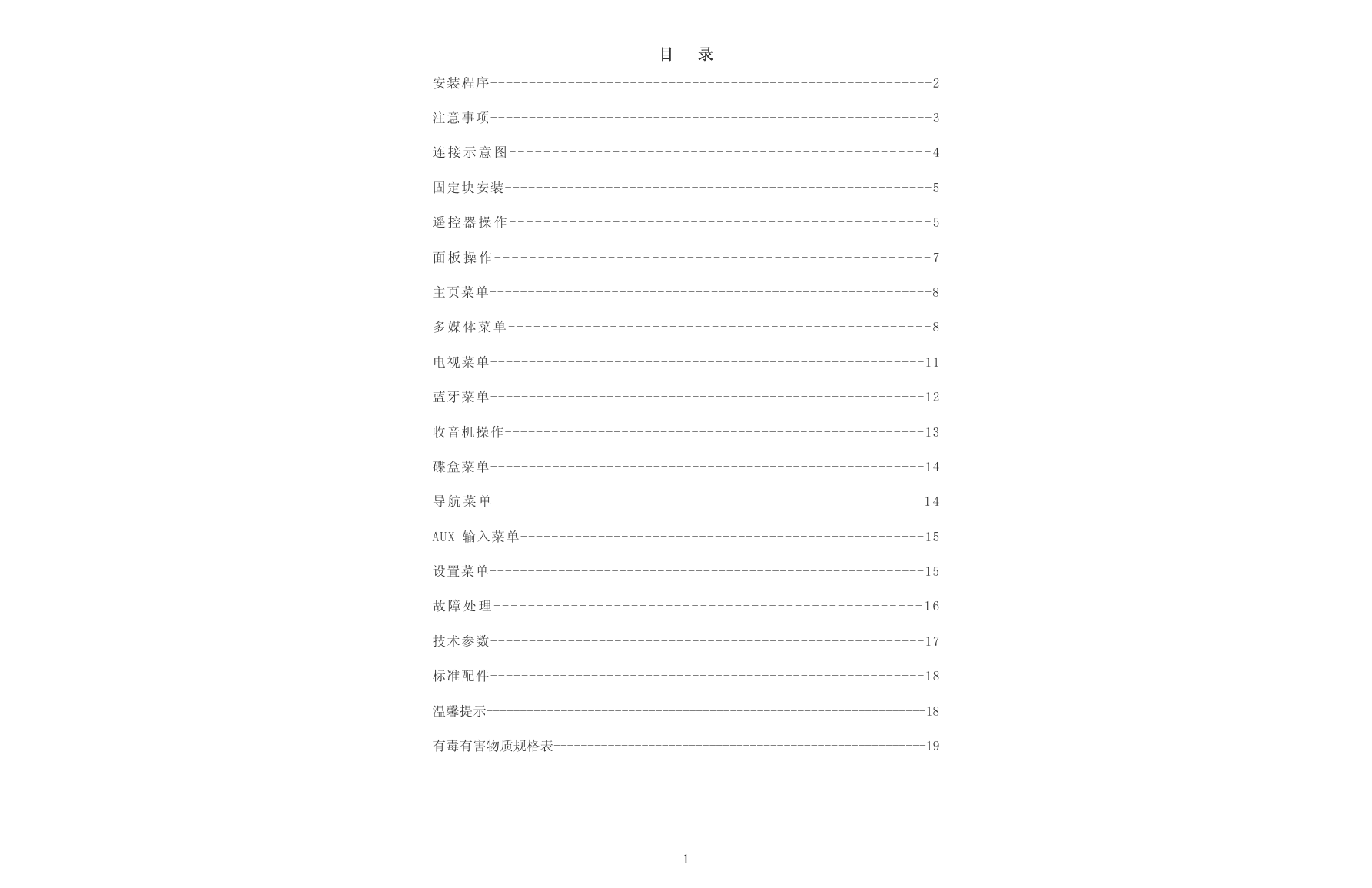

目录安装程序---------------------------------------------------------2 注意事项---------------------------------------------------------3 连接示意图 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 固定块安装-------------------------------------------------------5 遥控器操作 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 面板操作 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7 主页菜单----------------------------------------------------------8 多媒体菜单 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8 电视菜单--------------------------------------------------------11 蓝牙菜单--------------------------------------------------------12 收音机操作------------------------------------------------------13 碟盒菜单--------------------------------------------------------14 导航菜单 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 4 AUX 输入菜单----------------------------------------------------15 设置菜单---------------------------------------------------------15 故障处理 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 6 技术参数--------------------------------------------------------17 标准配件--------------------------------------------------------18 温馨提示-----------------------------------------------------------------18 有毒有害物质规格表-------------------------------------------------------19 1

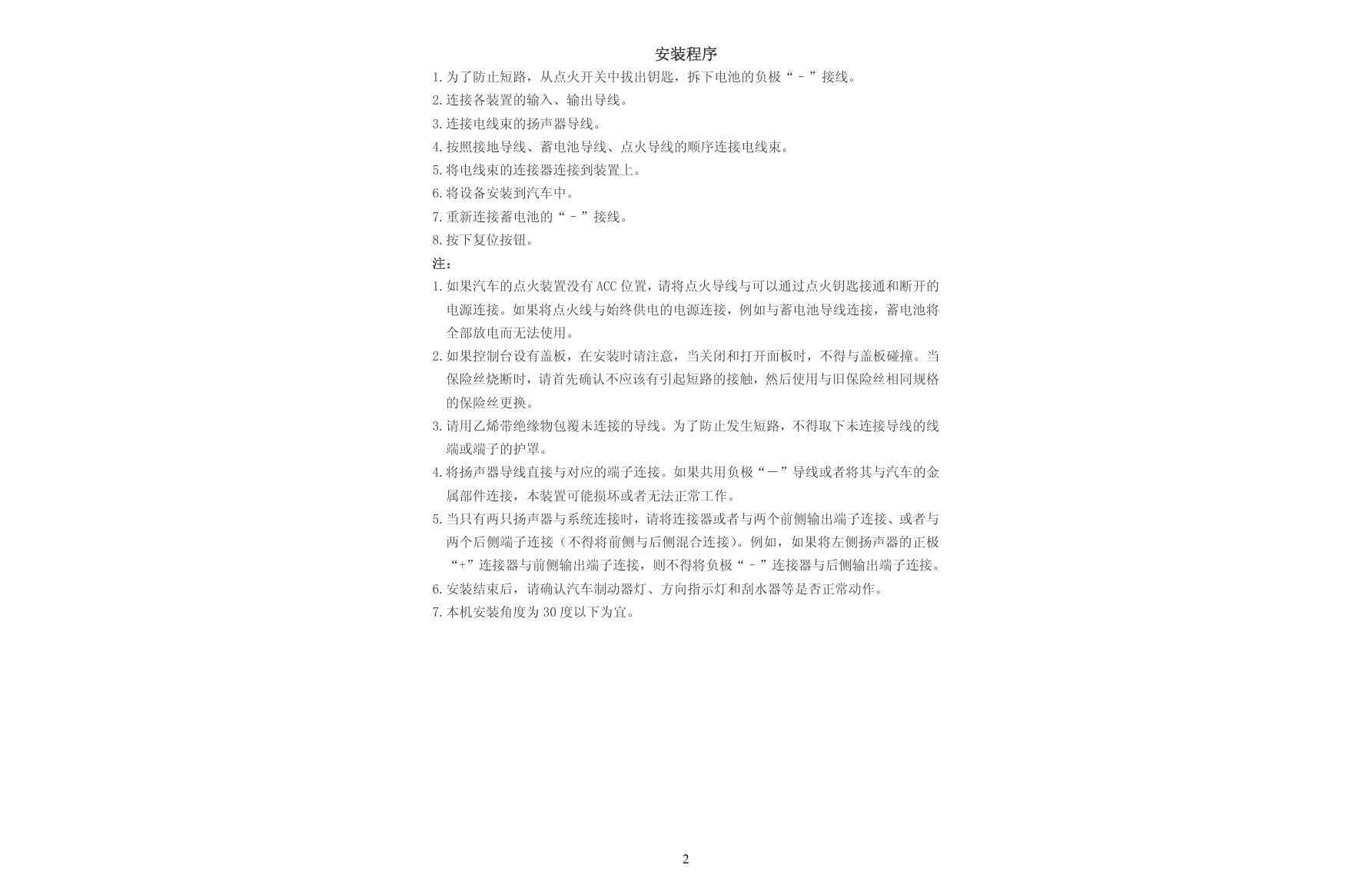

1.为了防止短路，从点火开关中拔出钥匙，拆下电池的负极“–”接线。安装程序 2.连接各装置的输入、输出导线。 3.连接电线束的扬声器导线。 4.按照接地导线、蓄电池导线、点火导线的顺序连接电线束。 5.将电线束的连接器连接到装置上。 6.将设备安装到汽车中。 7.重新连接蓄电池的“–”接线。 8.按下复位按钮。注： 1.如果汽车的点火装置没有 ACC 位置，请将点火导线与可以通过点火钥匙接通和断开的电源连接。如果将点火线与始终供电的电源连接，例如与蓄电池导线连接，蓄电池将全部放电而无法使用。 2.如果控制台设有盖板，在安装时请注意，当关闭和打开面板时，不得与盖板碰撞。当保险丝烧断时，请首先确认不应该有引起短路的接触，然后使用与旧保险丝相同规格的保险丝更换。 3.请用乙烯带绝缘物包覆未连接的导线。为了防止发生短路，不得取下未连接导线的线端或端子的护罩。 4.将扬声器导线直接与对应的端子连接。如果共用负极“－”导线或者将其与汽车的金属部件连接，本装置可能损坏或者无法正常工作。 5.当只有两只扬声器与系统连接时，请将连接器或者与两个前侧输出端子连接、或者与两个后侧端子连接（不得将前侧与后侧混合连接）。例如，如果将左侧扬声器的正极 “+”连接器与前侧输出端子连接，则不得将负极“–”连接器与后侧输出端子连接。 6.安装结束后，请确认汽车制动器灯、方向指示灯和刮水器等是否正常动作。 7.本机安装角度为 30 度以下为宜。 2

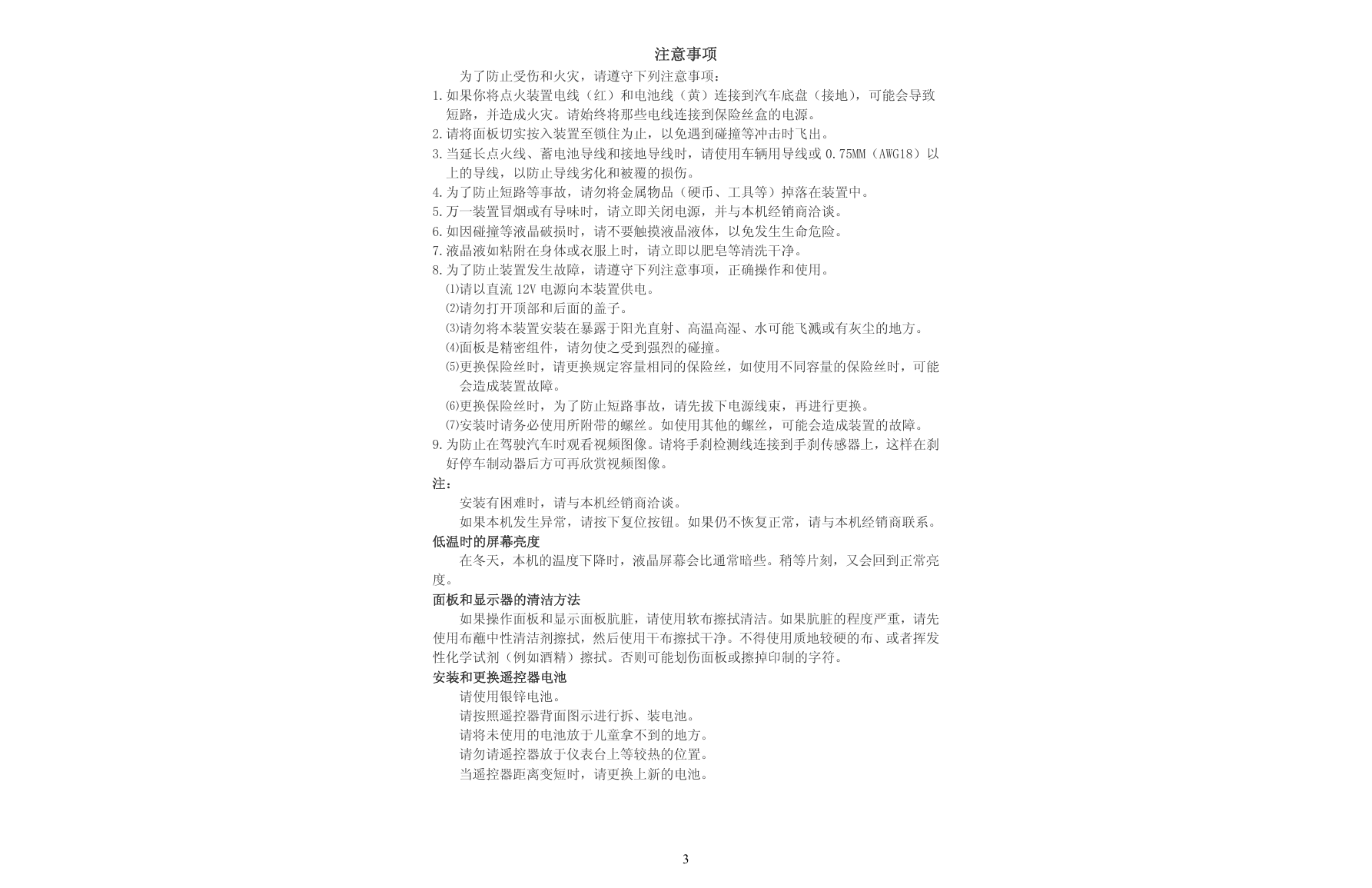

为了防止受伤和火灾，请遵守下列注意事项：注意事项 1.如果你将点火装置电线（红）和电池线（黄）连接到汽车底盘（接地），可能会导致短路，并造成火灾。请始终将那些电线连接到保险丝盒的电源。 2.请将面板切实按入装置至锁住为止，以免遇到碰撞等冲击时飞出。 3.当延长点火线、蓄电池导线和接地导线时，请使用车辆用导线或 0.75MM（AWG18）以上的导线，以防止导线劣化和被覆的损伤。 4.为了防止短路等事故，请勿将金属物品（硬币、工具等）掉落在装置中。 5.万一装置冒烟或有导味时，请立即关闭电源，并与本机经销商洽谈。 6.如因碰撞等液晶破损时，请不要触摸液晶液体，以免发生生命危险。 7.液晶液如粘附在身体或衣服上时，请立即以肥皂等清洗干净。 8.为了防止装置发生故障，请遵守下列注意事项，正确操作和使用。 ⑴请以直流 12V 电源向本装置供电。 ⑵请勿打开顶部和后面的盖子。 ⑶请勿将本装置安装在暴露于阳光直射、高温高湿、水可能飞溅或有灰尘的地方。 ⑷面板是精密组件，请勿使之受到强烈的碰撞。 ⑸更换保险丝时，请更换规定容量相同的保险丝，如使用不同容量的保险丝时，可能会造成装置故障。 ⑹更换保险丝时，为了防止短路事故，请先拔下电源线束，再进行更换。 ⑺安装时请务必使用所附带的螺丝。如使用其他的螺丝，可能会造成装置的故障。 9.为防止在驾驶汽车时观看视频图像。请将手刹检测线连接到手刹传感器上，这样在刹好停车制动器后方可再欣赏视频图像。注：安装有困难时，请与本机经销商洽谈。如果本机发生异常，请按下复位按钮。如果仍不恢复正常，请与本机经销商联系。低温时的屏幕亮度在冬天，本机的温度下降时，液晶屏幕会比通常暗些。稍等片刻，又会回到正常亮度。面板和显示器的清洁方法如果操作面板和显示面板肮脏，请使用软布擦拭清洁。如果肮脏的程度严重，请先使用布蘸中性清洁剂擦拭，然后使用干布擦拭干净。不得使用质地较硬的布、或者挥发性化学试剂（例如酒精）擦拭。否则可能划伤面板或擦掉印制的字符。安装和更换遥控器电池请使用银锌电池。请按照遥控器背面图示进行拆、装电池。请将未使用的电池放于儿童拿不到的地方。请勿请遥控器放于仪表台上等较热的位置。当遥控器距离变短时，请更换上新的电池。 3

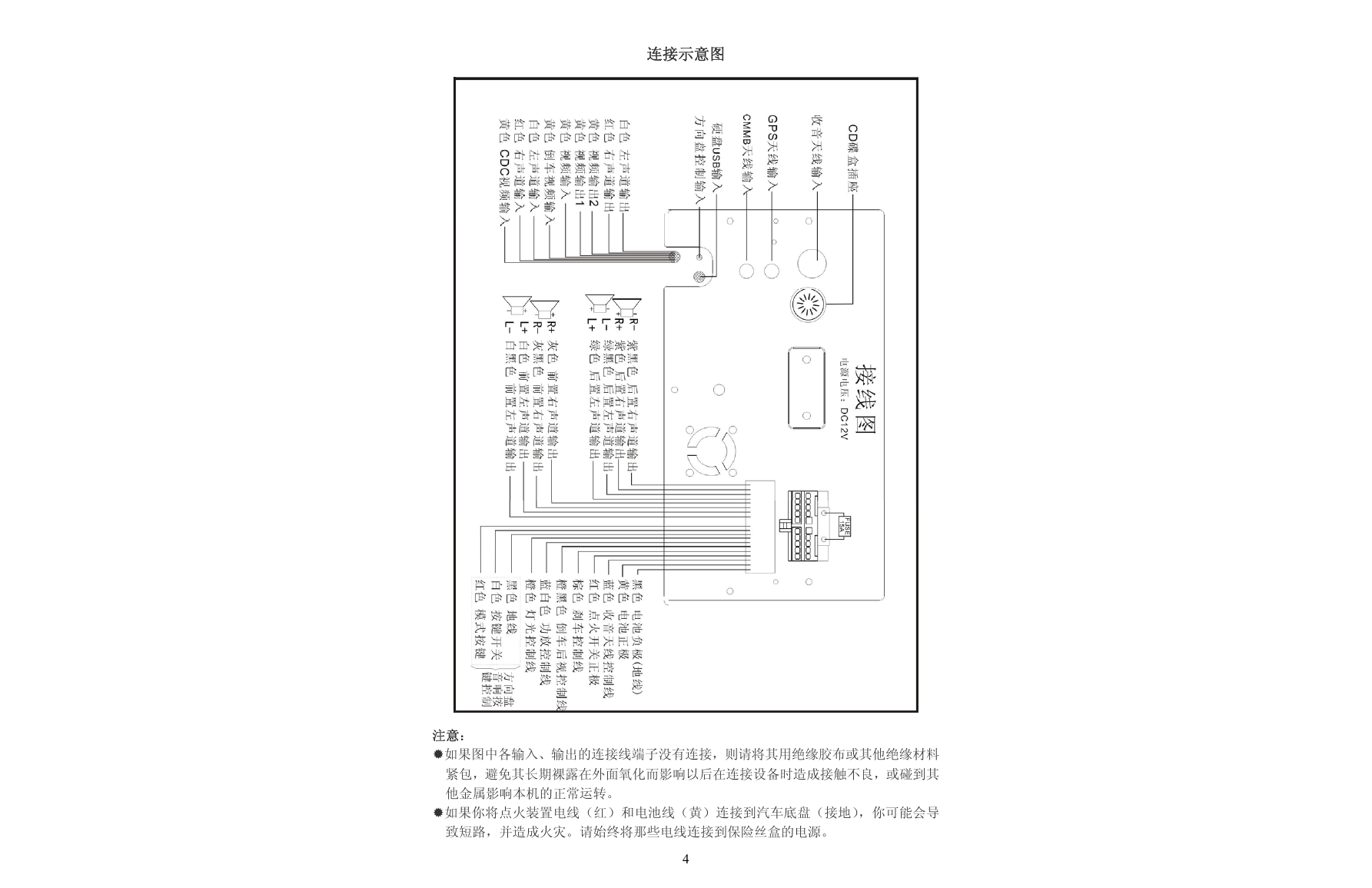

连接示意图注意：如果图中各输入、输出的连接线端子没有连接，则请将其用绝缘胶布或其他绝缘材料紧包，避免其长期裸露在外面氧化而影响以后在连接设备时造成接触不良，或碰到其他金属影响本机的正常运转。如果你将点火装置电线（红）和电池线（黄）连接到汽车底盘（接地），你可能会导致短路，并造成火灾。请始终将那些电线连接到保险丝盒的电源。 4

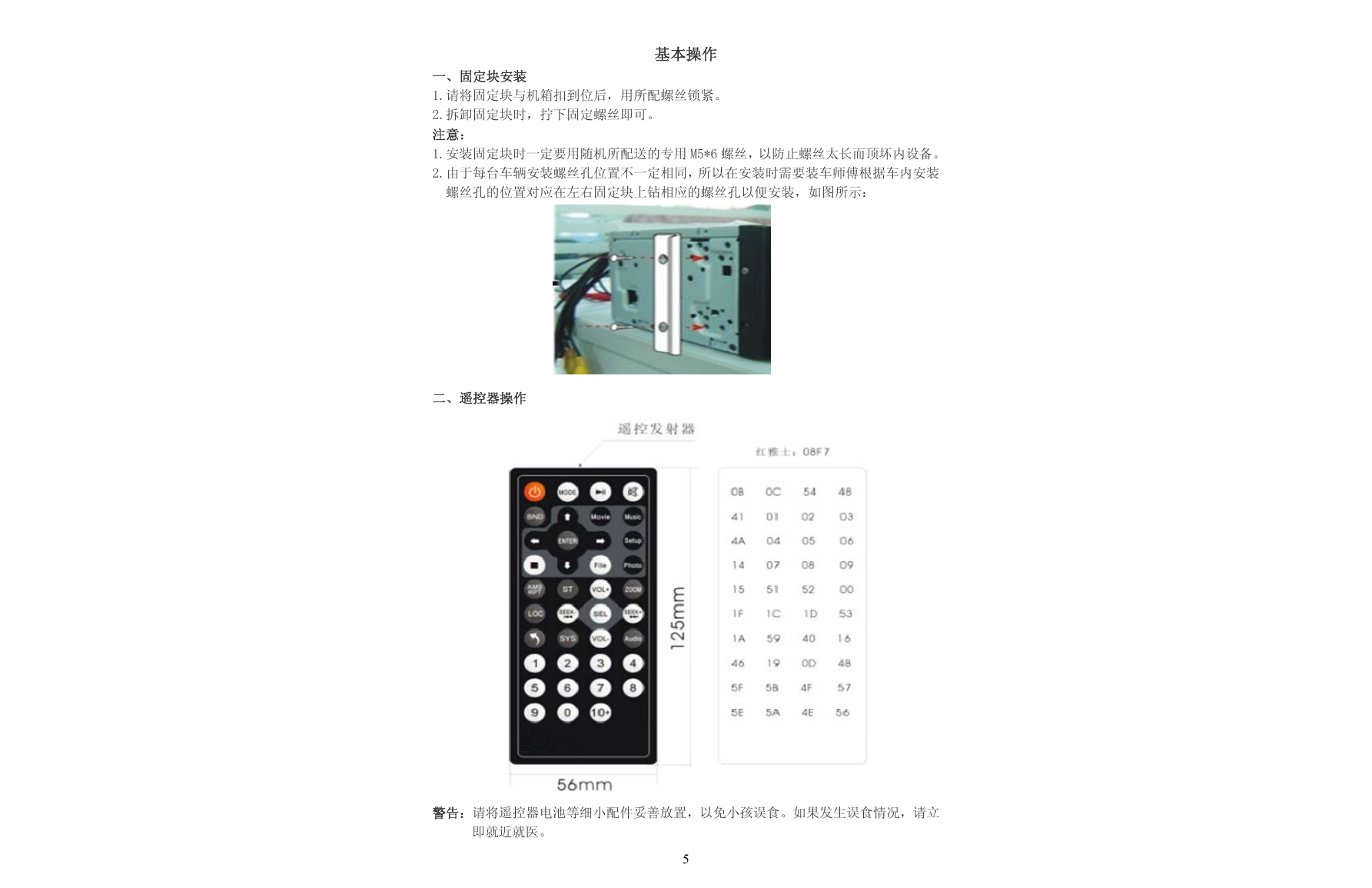

基本操作一、固定块安装 1.请将固定块与机箱扣到位后，用所配螺丝锁紧。 2.拆卸固定块时，拧下固定螺丝即可。注意： 1.安装固定块时一定要用随机所配送的专用 M5*6 螺丝，以防止螺丝太长而顶坏内设备。 2.由于每台车辆安装螺丝孔位置不一定相同，所以在安装时需要装车师傅根据车内安装螺丝孔的位置对应在左右固定块上钻相应的螺丝孔以便安装，如图所示：二、遥控器操作警告：请将遥控器电池等细小配件妥善放置，以免小孩误食。如果发生误食情况，请立即就近就医。 5

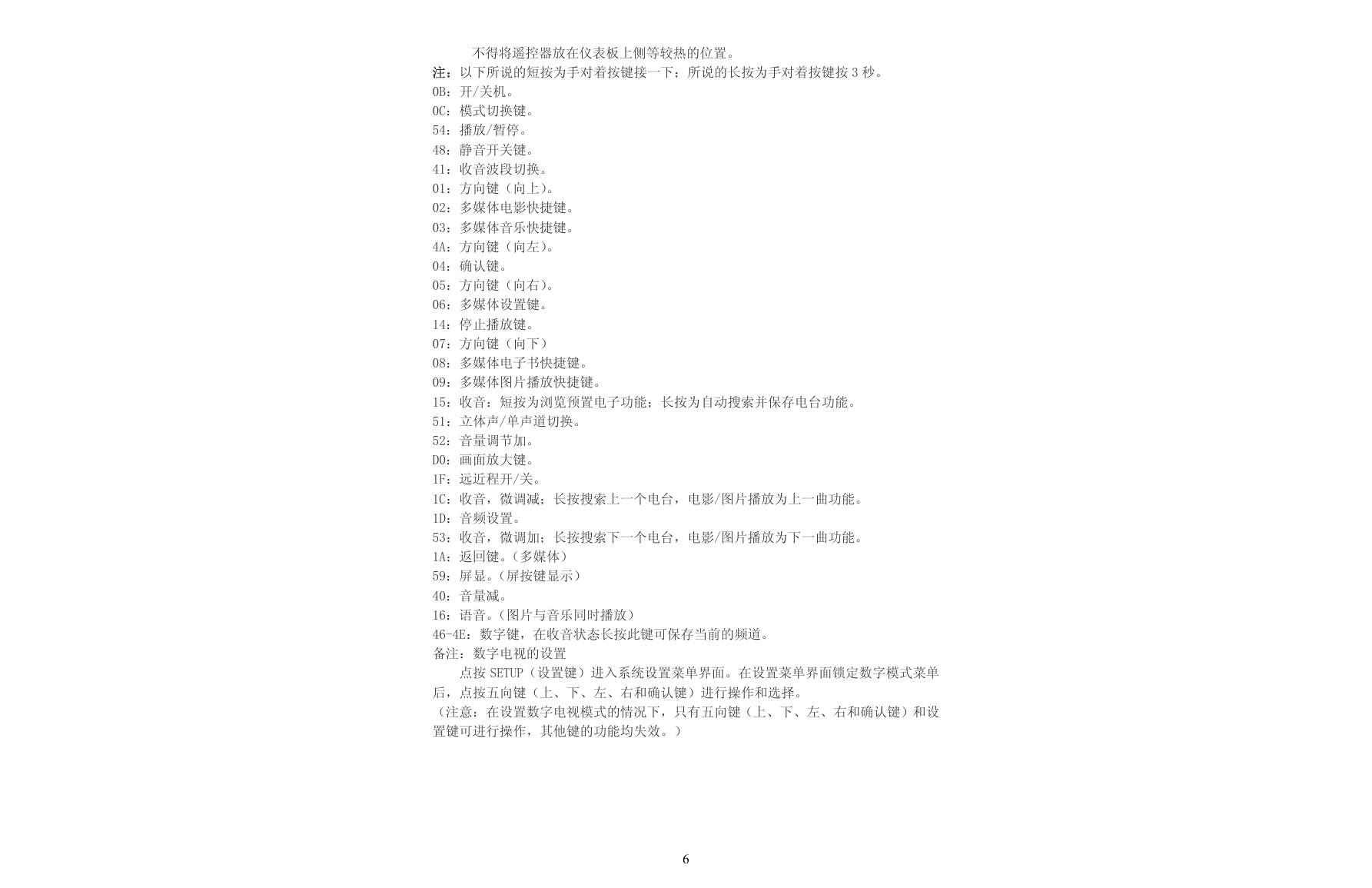

不得将遥控器放在仪表板上侧等较热的位置。注：以下所说的短按为手对着按键接一下；所说的长按为手对着按键按 3 秒。 0B：开/关机。 0C：模式切换键。 54：播放/暂停。 48：静音开关键。 41：收音波段切换。 01：方向键（向上）。 02：多媒体电影快捷键。 03：多媒体音乐快捷键。 4A：方向键（向左）。 04：确认键。 05：方向键（向右）。 06：多媒体设置键。 14：停止播放键。 07：方向键（向下） 08：多媒体电子书快捷键。 09：多媒体图片播放快捷键。 15：收音：短按为浏览预置电子功能；长按为自动搜索并保存电台功能。 51：立体声/单声道切换。 52：音量调节加。 D0：画面放大键。 1F：远近程开/关。 1C：收音，微调减；长按搜索上一个电台，电影/图片播放为上一曲功能。 1D：音频设置。 53：收音，微调加；长按搜索下一个电台，电影/图片播放为下一曲功能。 1A：返回键。（多媒体） 59：屏显。（屏按键显示） 40：音量减。 16：语音。（图片与音乐同时播放） 46-4E：数字键，在收音状态长按此键可保存当前的频道。备注：数字电视的设置点按 SETUP（设置键）进入系统设置菜单界面。在设置菜单界面锁定数字模式菜单后，点按五向键（上、下、左、右和确认键）进行操作和选择。（注意：在设置数字电视模式的情况下，只有五向键（上、下、左、右和确认键）和设置键可进行操作，其他键的功能均失效。） 6

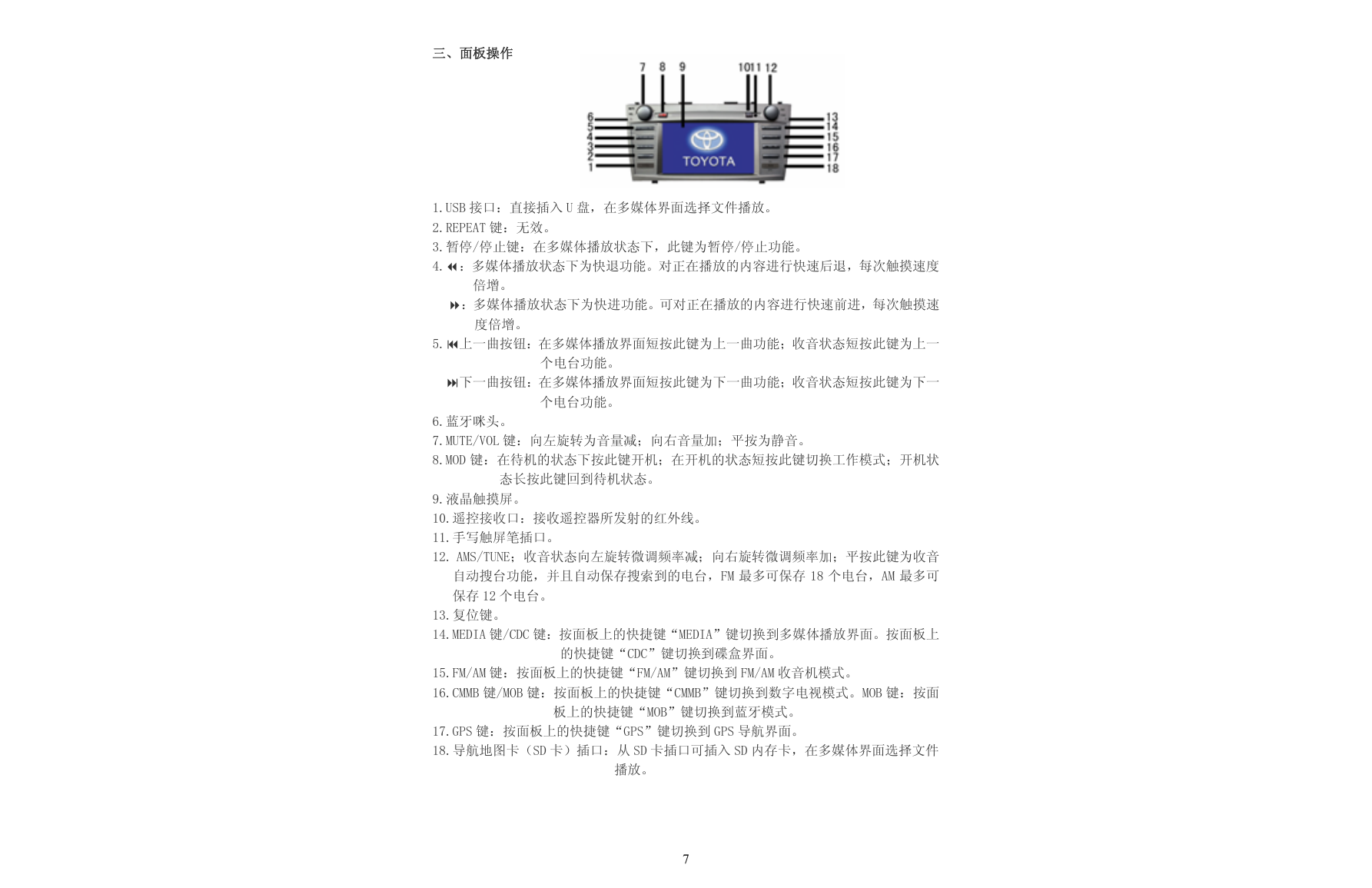

三、面板操作 1.USB 接口：直接插入 U 盘，在多媒体界面选择文件播放。 2.REPEAT 键：无效。 3.暂停/停止键：在多媒体播放状态下，此键为暂停/停止功能。 4.：多媒体播放状态下为快退功能。对正在播放的内容进行快速后退，每次触摸速度倍增。：多媒体播放状态下为快进功能。可对正在播放的内容进行快速前进，每次触摸速度倍增。 5.上一曲按钮：在多媒体播放界面短按此键为上一曲功能；收音状态短按此键为上一个电台功能。下一曲按钮：在多媒体播放界面短按此键为下一曲功能；收音状态短按此键为下一个电台功能。 6.蓝牙咪头。 7.MUTE/VOL 键：向左旋转为音量减；向右音量加；平按为静音。 8.MOD 键：在待机的状态下按此键开机；在开机的状态短按此键切换工作模式；开机状态长按此键回到待机状态。 9.液晶触摸屏。 10.遥控接收口：接收遥控器所发射的红外线。 11.手写触屏笔插口。 12. AMS/TUNE；收音状态向左旋转微调频率减；向右旋转微调频率加；平按此键为收音自动搜台功能，并且自动保存搜索到的电台，FM 最多可保存 18 个电台，AM 最多可保存 12 个电台。 13.复位键。 14.MEDIA 键/CDC 键：按面板上的快捷键“MEDIA”键切换到多媒体播放界面。按面板上的快捷键“CDC”键切换到碟盒界面。 15.FM/AM 键：按面板上的快捷键“FM/AM”键切换到 FM/AM 收音机模式。 16.CMMB 键/MOB 键：按面板上的快捷键“CMMB”键切换到数字电视模式。MOB 键：按面板上的快捷键“MOB”键切换到蓝牙模式。 17.GPS 键：按面板上的快捷键“GPS”键切换到 GPS 导航界面。 18.导航地图卡（SD 卡）插口：从 SD 卡插口可插入 SD 内存卡，在多媒体界面选择文件播放。 7
