2011 年江西理工大学机械设计基础考研真题一、填空题（共 20 分，每题 2 分） 1、满足杆长和条件的较链四杆机构，取最短杆为机架时，为_①机构。 2、当两构件不直接组成运动副时，其相对速度瞬心的位置用_②_确定。 3、凸轮机构中，从动件的运动规律为简谐运动时，将出现③冲击。 4、齿轮齿廓上的渐开线在_④圆上的曲率半径最小。 5、对于原动件作匀速定轴转动，从动件相对机架作往复运动的连杆机构，若极位夹角大于零，则机构具有⑤特性。 6、机器上的两轴若需在运转过程中进行连接和分离，则应使用⑥来连接。 7、设计链传动时，链条的节数应该取__⑦数。 8、在带传动中，由带的弹性和拉力差引起的滑动称为_⑧。 9、滚动轴承中公称接触角越大，轴承能够承受_⑨载荷的能力越大。 10、三角形螺纹的公称直径是_⑩。二、判断题（共 15 分，每题 1.5 分） 1、机器的机械效率等于输出功与输入功之比。（①） 2、对于单个齿轮来说，节圆半径就等于分度圆半径。（②） 3、平底直动从动件凸轮机构压力角的大小是随着时间而变化的。（③） 4、齿轮传动中，若材料相同，小齿轮和大齿轮接触强度也相同。（④） 5、蜗杆传动，为了减磨耐磨，蜗轮齿圈常需用青铜制造。（⑤） 6、带传动适用于较大中心距的传动，且具有吸振和缓冲作用。（⑥） 7、蜗杆绝大多数是和轴制成一体的，称为蜗杆轴。（⑦） 8、自由度等于 1 的周转轮系称为差动轮系。（⑧） 9、经过动静平衡的刚性转子也一定是动平衡的。（⑨） 10、双头螺柱连接用于不常拆处，螺钉连接用于常拆处。（⑩）三、选择题（共 15 分，每题 1.5 分） 1、较链四杆机构中，是否存在死点，取决于①是否与连杆共线。 A、主动件 B、从动件

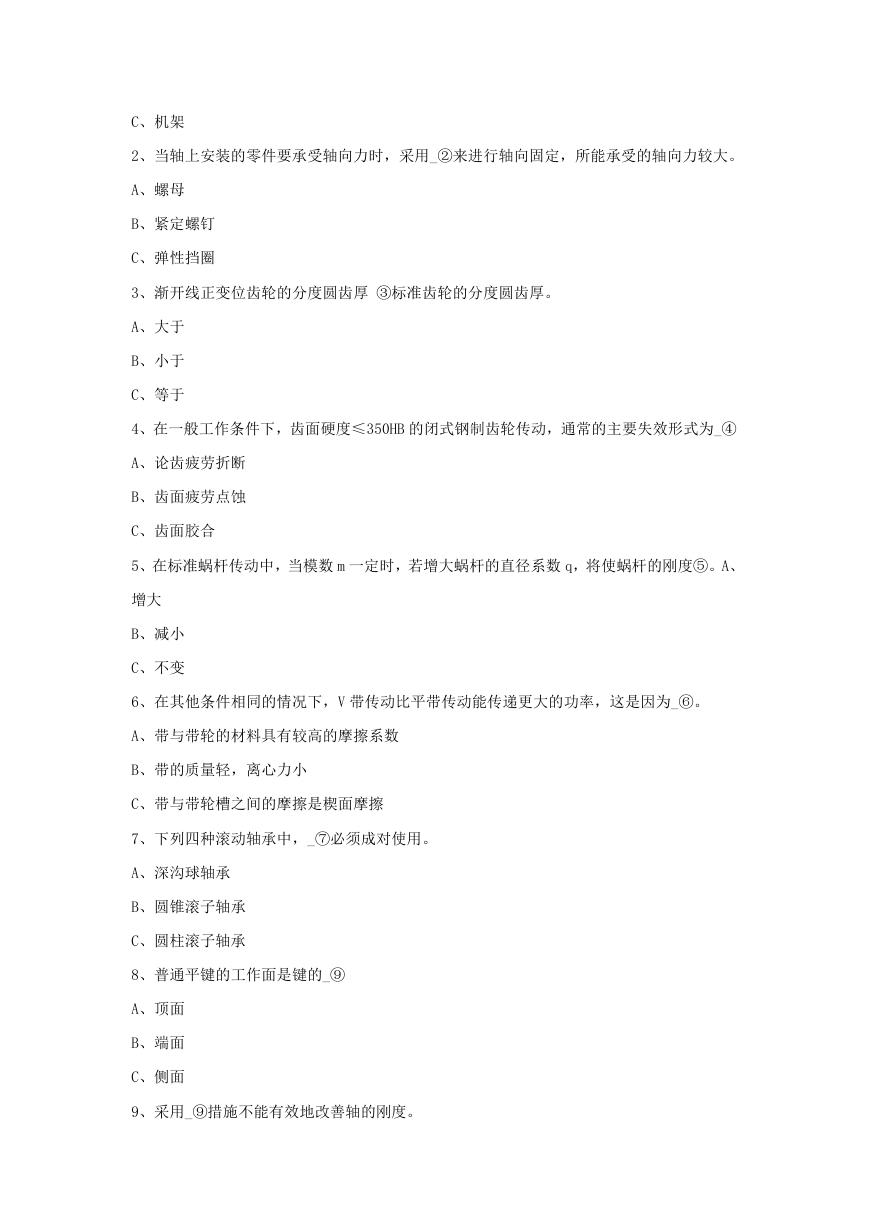

C、机架 2、当轴上安装的零件要承受轴向力时，采用_②来进行轴向固定，所能承受的轴向力较大。 A、螺母 B、紧定螺钉 C、弹性挡圈 3、渐开线正变位齿轮的分度圆齿厚 ③标准齿轮的分度圆齿厚。 A、大于 B、小于 C、等于 4、在一般工作条件下，齿面硬度≤350HB 的闭式钢制齿轮传动，通常的主要失效形式为_④ A、论齿疲劳折断 B、齿面疲劳点蚀 C、齿面胶合 5、在标准蜗杆传动中，当模数 m 一定时，若增大蜗杆的直径系数 q，将使蜗杆的刚度⑤。A、增大 B、减小 C、不变 6、在其他条件相同的情况下，V 带传动比平带传动能传递更大的功率，这是因为_⑥。 A、带与带轮的材料具有较高的摩擦系数 B、带的质量轻，离心力小 C、带与带轮槽之间的摩擦是楔面摩擦 7、下列四种滚动轴承中，_⑦必须成对使用。 A、深沟球轴承 B、圆锥滚子轴承 C、圆柱滚子轴承 8、普通平键的工作面是键的_⑨ A、顶面 B、端面 C、侧面 9、采用_⑨措施不能有效地改善轴的刚度。

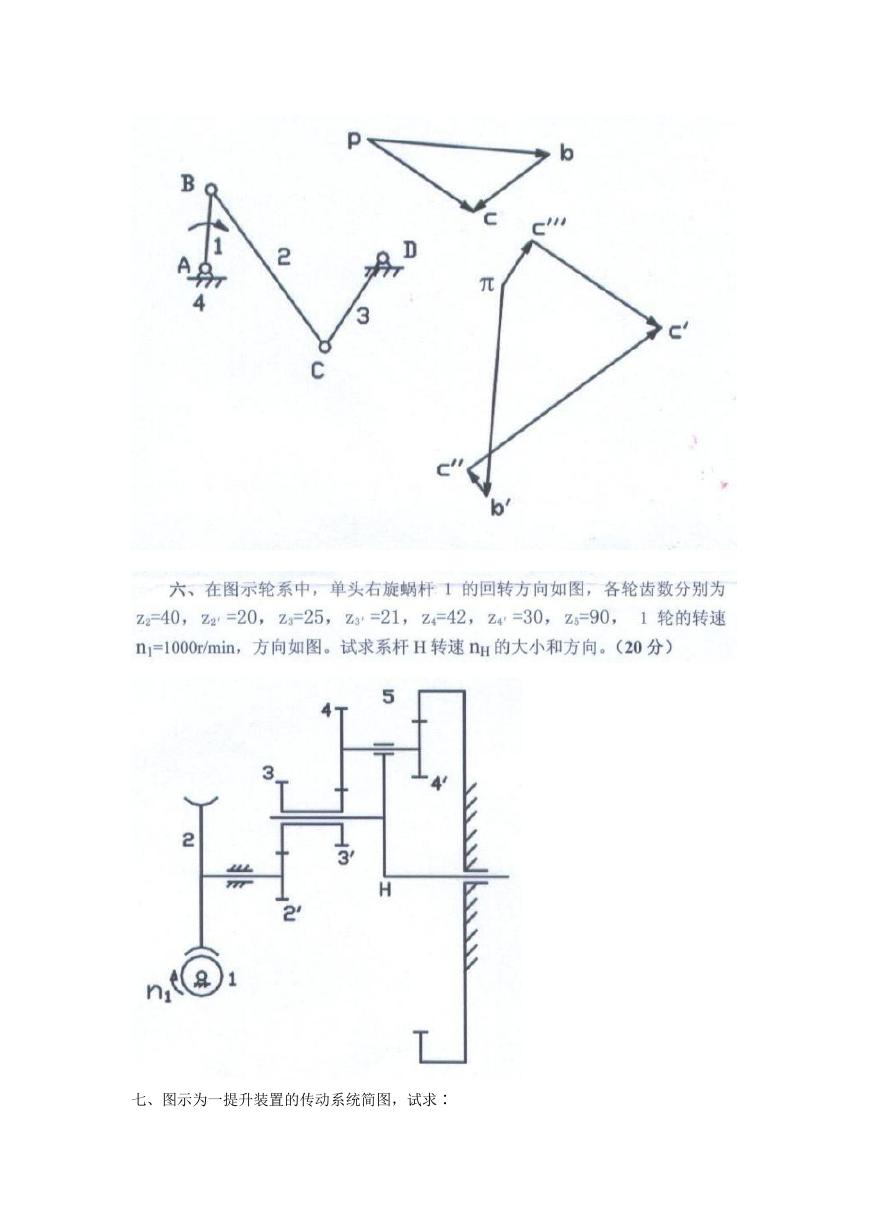

A、改变轴的支撑位置 B、改变轴的直径 C、采用高强度合金钢 10、在机械传动中，理论上能保证瞬时传动比为常数的是_⑩_。 A、带传动 B、齿轮传动 C、链传动四、已知机构如下图所示∶ 1、计算机构的自由度（若图中含有局部自由度、复合较链和虚约束等情况时，应具体指出）; 2、将机构高副低代并拆画杆组; 3、确定机构的级别。（共 20 分） 1、按所给出的两个向量多边形，分别列出与其相对应的速度和加速度向量方程式。 2、根据加速度多边形，求出点 C 的加速度 ac。的大小和方向; 3、利用相似性原理，求出构件 2 中点 E 的加速度 ae 的大小和方向。（共 20 分）

七、图示为一提升装置的传动系统简图，试求∶

1、在图上标出重物上升时电动机的转动方向; 2、欲使 I 轴上轴向力最小，试确定斜齿轮 1、和轮 2 的螺旋线方向; 3、在节点 C 处标出蜗杆所受三个分力的方向。（共 20 分） 1、工作拉力 F 3、残余预紧力 F1; 3、总拉力 F2; 4、螺栓危险截面的直径 d1。（共 20 分）
