    今年春，华为全球首发基于英特尔至强 E7 v2 处理器的系列服务器新品，其中包括 RH8100 V3 八路服务器、RH5885H V3 四路服务器和 E9000 刀片服务器的四路计算节点 CH242 V3 服务器。 最近单位新购了几台华为 RH5885H V3 四路服务器，准备做测试用。在装 RHEL 系统前，一般 需要做 RAID,下面就这款服务器的 RAID 设置及相关问题进行解析。 服务器外型如图所示： 开机启动 RH5885H V3，看到的画面如下：

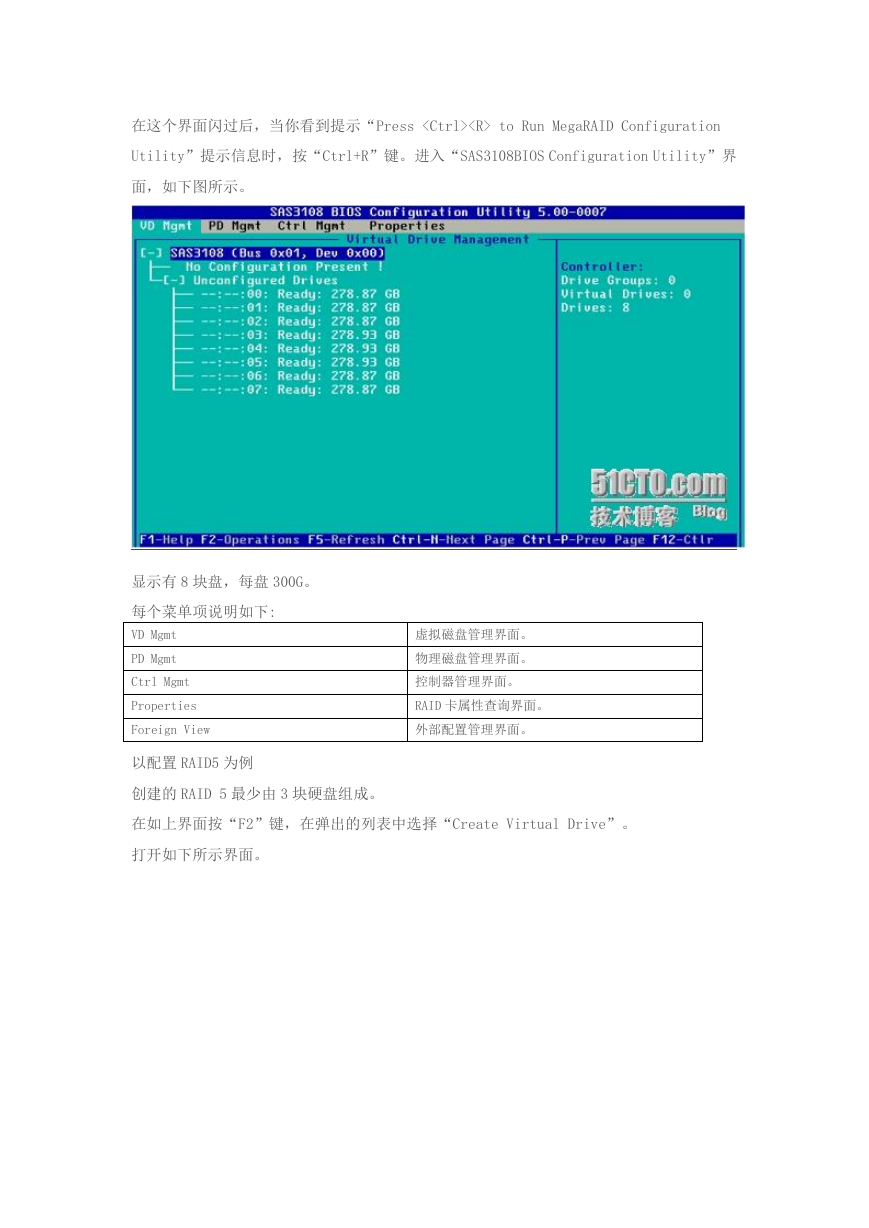

    在这个界面闪过后，当你看到提示“Press to Run MegaRAID Configuration Utility”提示信息时，按“Ctrl+R”键。进入“SAS3108BIOS Configuration Utility”界 面，如下图所示。 显示有 8 块盘，每盘 300G。 每个菜单项说明如下: VD Mgmt PD Mgmt Ctrl Mgmt Properties Foreign View 以配置 RAID5 为例 创建的 RAID 5 最少由 3 块硬盘组成。 虚拟磁盘管理界面。 物理磁盘管理界面。 控制器管理界面。 RAID 卡属性查询界面。 外部配置管理界面。 在如上界面按“F2”键，在弹出的列表中选择“Create Virtual Drive”。 打开如下所示界面。

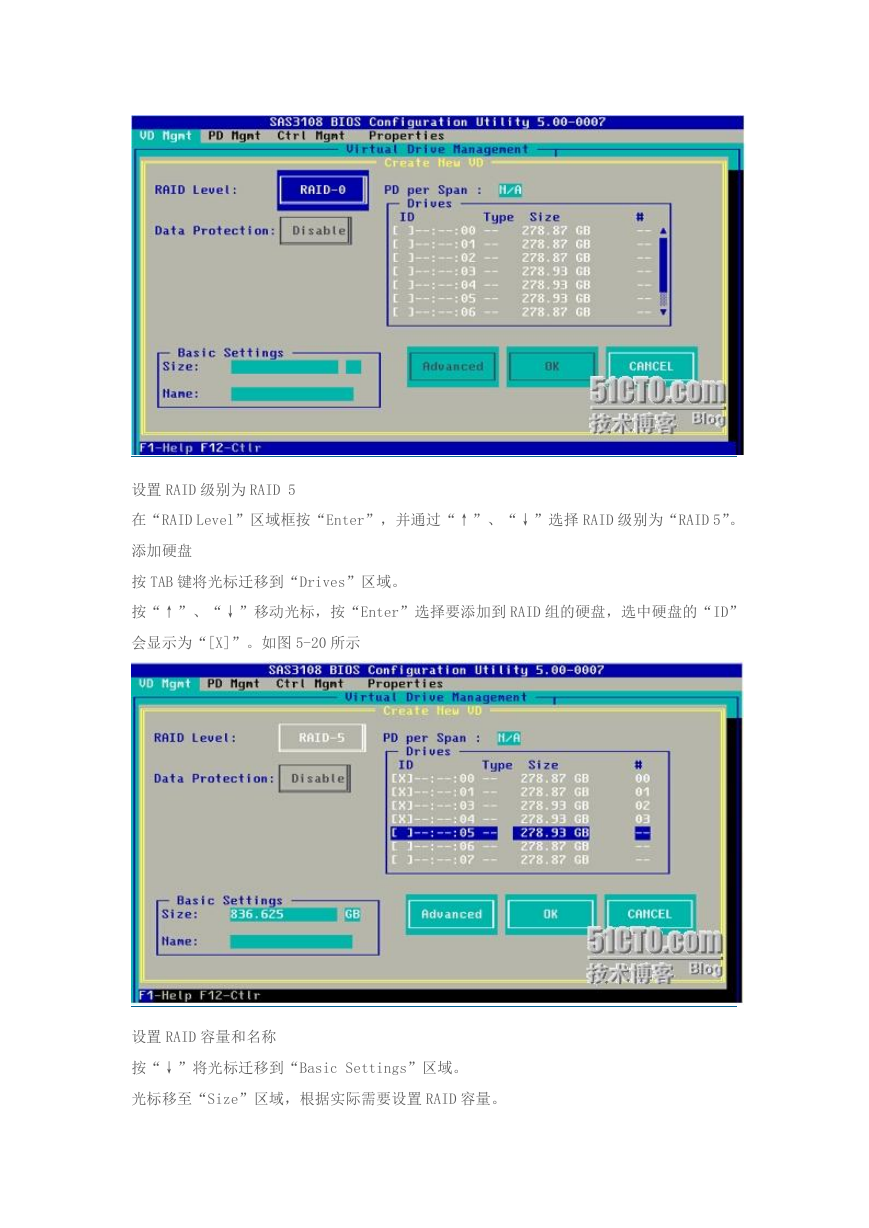

    设置 RAID 级别为 RAID 5 在“RAID Level”区域框按“Enter”，并通过“↑”、“↓”选择 RAID 级别为“RAID 5”。 添加硬盘 按 TAB 键将光标迁移到“Drives”区域。 按“↑”、“↓”移动光标，按“Enter”选择要添加到 RAID 组的硬盘，选中硬盘的“ID” 会显示为“[X]”。如图 5-20 所示 设置 RAID 容量和名称 按“↓”将光标迁移到“Basic Settings”区域。 光标移至“Size”区域，根据实际需要设置 RAID 容量。

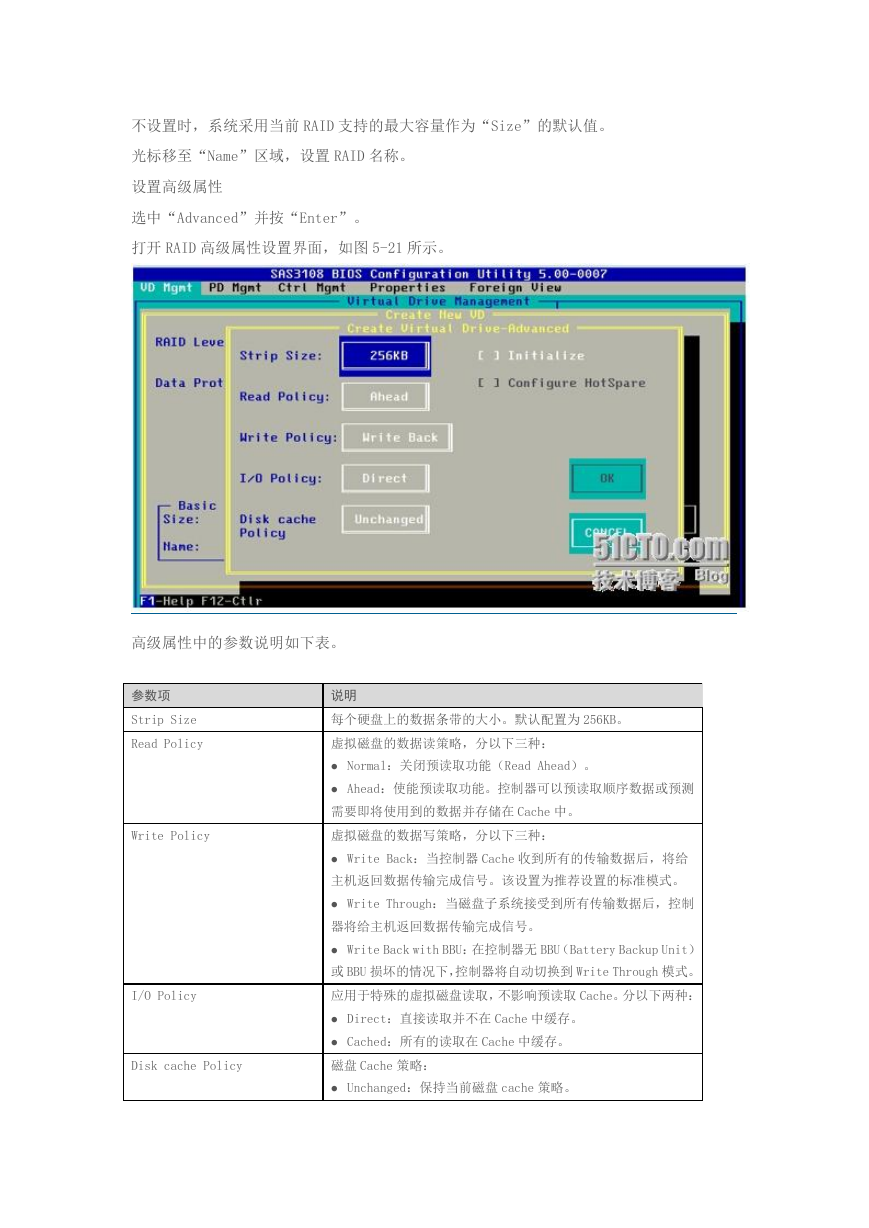

    不设置时，系统采用当前 RAID 支持的最大容量作为“Size”的默认值。 光标移至“Name”区域，设置 RAID 名称。 设置高级属性 选中“Advanced”并按“Enter”。 打开 RAID 高级属性设置界面，如图 5-21 所示。 高级属性中的参数说明如下表。 参数项 Strip Size Read Policy 说明 每个硬盘上的数据条带的大小。默认配置为 256KB。 虚拟磁盘的数据读策略，分以下三种：  Normal：关闭预读取功能（Read Ahead）。  Ahead：使能预读取功能。控制器可以预读取顺序数据或预测 需要即将使用到的数据并存储在 Cache 中。 Write Policy 虚拟磁盘的数据写策略，分以下三种：  Write Back：当控制器 Cache 收到所有的传输数据后，将给 主机返回数据传输完成信号。该设置为推荐设置的标准模式。  Write Through：当磁盘子系统接受到所有传输数据后，控制 器将给主机返回数据传输完成信号。  Write Back with BBU：在控制器无 BBU（Battery Backup Unit） 或 BBU 损坏的情况下，控制器将自动切换到 Write Through 模式。 I/O Policy 应用于特殊的虚拟磁盘读取，不影响预读取 Cache。分以下两种：  Direct：直接读取并不在 Cache 中缓存。  Cached：所有的读取在 Cache 中缓存。 Disk cache Policy 磁盘 Cache 策略：  Unchanged：保持当前磁盘 cache 策略。

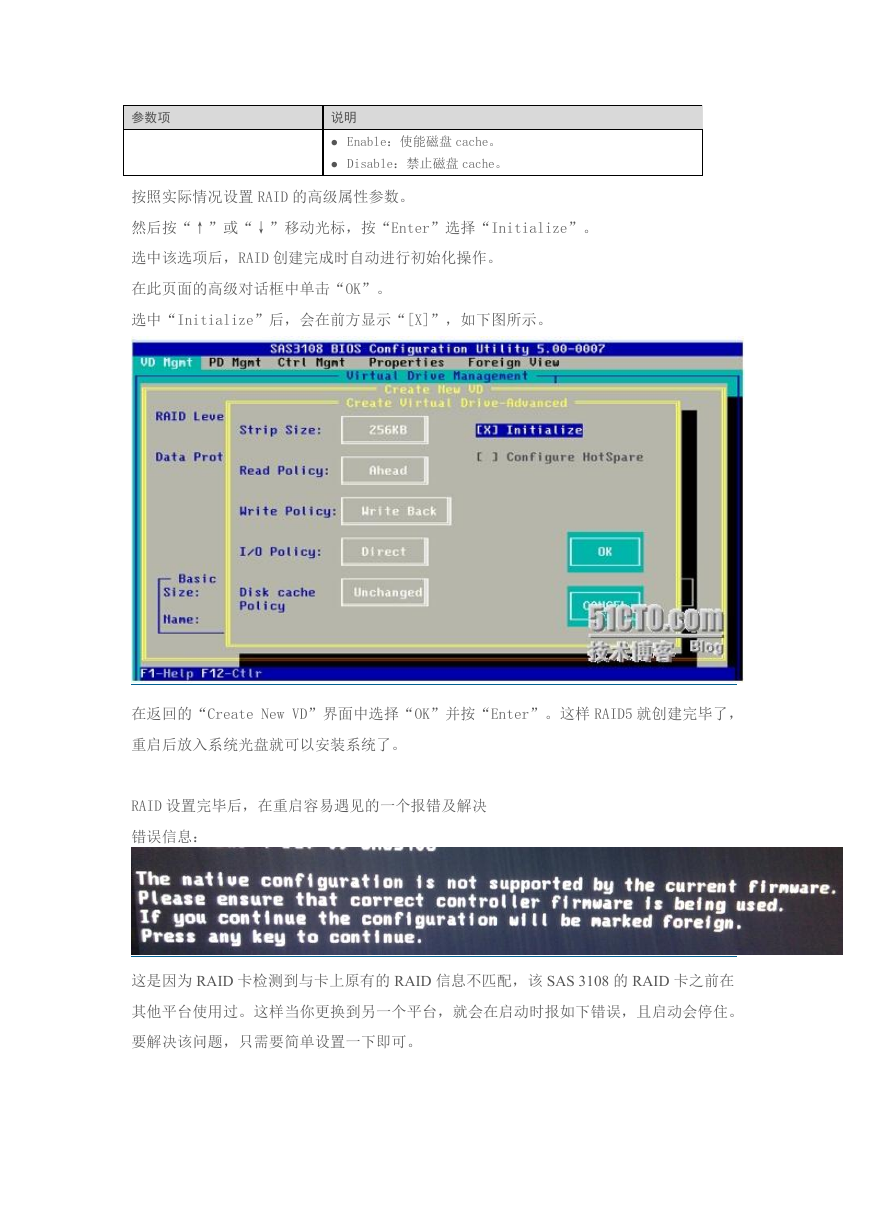

    参数项 说明  Enable：使能磁盘 cache。  Disable：禁止磁盘 cache。 按照实际情况设置 RAID 的高级属性参数。 然后按“↑”或“↓”移动光标，按“Enter”选择“Initialize”。 选中该选项后，RAID 创建完成时自动进行初始化操作。 在此页面的高级对话框中单击“OK”。 选中“Initialize”后，会在前方显示“[X]”，如下图所示。 在返回的“Create New VD”界面中选择“OK”并按“Enter”。这样 RAID5 就创建完毕了， 重启后放入系统光盘就可以安装系统了。 RAID 设置完毕后，在重启容易遇见的一个报错及解决 错误信息： 这是因为 RAID 卡检测到与卡上原有的 RAID 信息不匹配，该 SAS 3108 的 RAID 卡之前在 其他平台使用过。这样当你更换到另一个平台，就会在启动时报如下错误，且启动会停住。 要解决该问题，只需要简单设置一下即可。

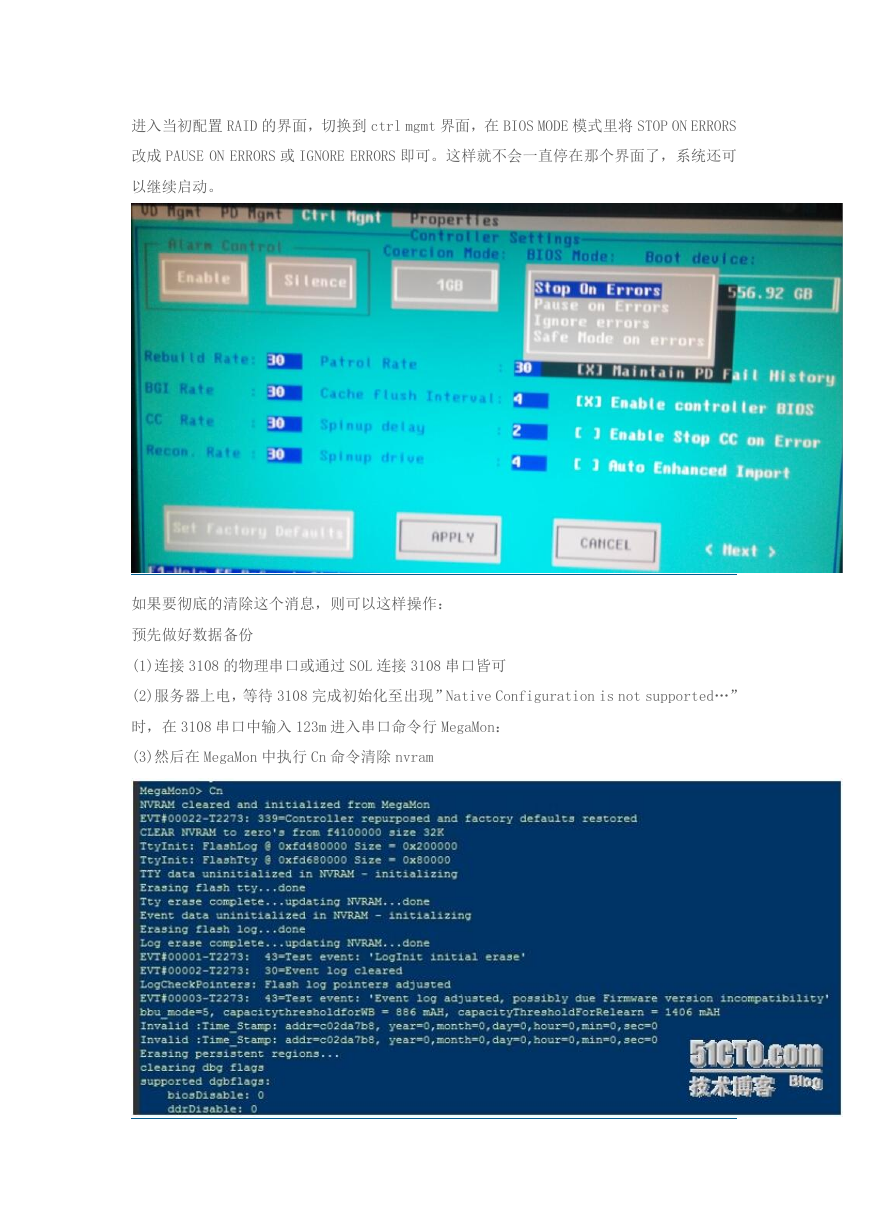

    进入当初配置 RAID 的界面，切换到 ctrl mgmt 界面，在 BIOS MODE 模式里将 STOP ON ERRORS 改成 PAUSE ON ERRORS 或 IGNORE ERRORS 即可。这样就不会一直停在那个界面了，系统还可 以继续启动。 如果要彻底的清除这个消息，则可以这样操作： 预先做好数据备份 (1)连接 3108 的物理串口或通过 SOL 连接 3108 串口皆可 (2)服务器上电，等待 3108 完成初始化至出现”Native Configuration is not supported…” 时，在 3108 串口中输入 123m 进入串口命令行 MegaMon： (3)然后在 MegaMon 中执行 Cn 命令清除 nvram

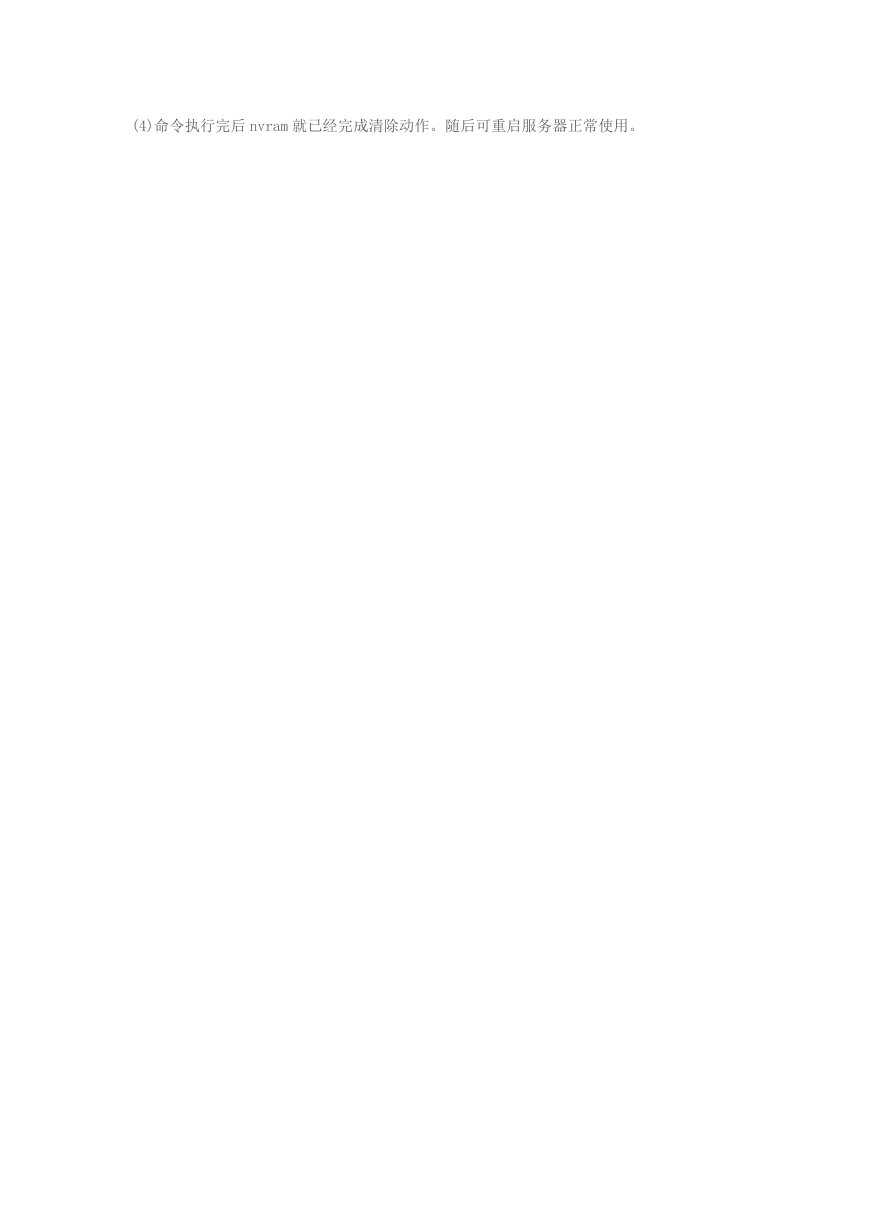

    (4)命令执行完后 nvram 就已经完成清除动作。随后可重启服务器正常使用。
