PID 控制算法的 C 语言实现一 PID 算法原理
最近两天在考虑一般控制算法的 C 语言实现问题，发现网络上尚没有一套
完整的比较体系的讲解。于是总结了几天，整理一套思路分享给大家。
在工业应用中 PID 及其衍生算法是应用最广泛的算法之一，是当之无愧的
万能算法，如果能够熟练掌握 PID 算法的设计与实现过程，对于一般的研发人员
来讲，应该是足够应对一般研发问题了，而难能可贵的是，在我所接触的控制算
法当中，PID 控制算法又是最简单，最能体现反馈思想的控制算法，可谓经典中
的经典。经典的未必是复杂的，经典的东西常常是简单的，而且是最简单的，想
想牛顿的力学三大定律吧，想想爱因斯坦的质能方程吧，何等的简单！简单的不
是原始的，简单的也不是落后的，简单到了美的程度。先看看 PID 算法的一般形
式：
PID 的流程简单到了不能再简单的程度，通过误差信号控制被控量，而控
制器本身就是比例、积分、微分三个环节的加和。这里我们规定（在 t 时刻）：
1.输入量为 rin(t);
2.输出量为 rout(t);
3.偏差量为 err(t)=rin(t)-rout(t);
pid 的控制规律为
理解一下这个公式，主要从下面几个问题着手，为了便于理解，把控制环
境具体一下：

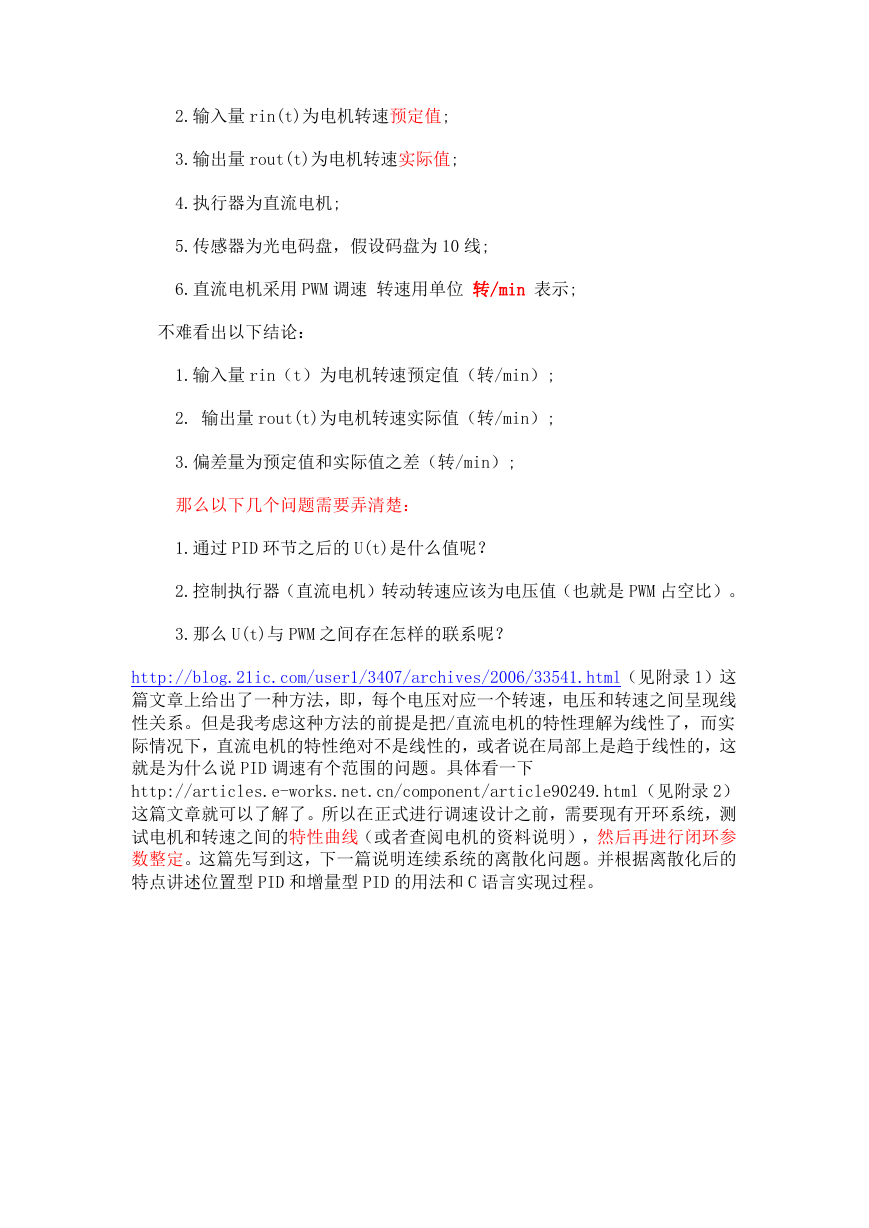

1.规定这个流程是用来为直流电机调速的;
2.输入量 rin(t)为电机转速预定值;
3.输出量 rout(t)为电机转速实际值;
4.执行器为直流电机;
5.传感器为光电码盘，假设码盘为 10 线;
6.直流电机采用 PWM 调速 转速用单位 转/min 表示;
不难看出以下结论：
1.输入量 rin（t）为电机转速预定值（转/min）;
2. 输出量 rout(t)为电机转速实际值（转/min）;
3.偏差量为预定值和实际值之差（转/min）;
那么以下几个问题需要弄清楚：
1.通过 PID 环节之后的 U(t)是什么值呢？
2.控制执行器（直流电机）转动转速应该为电压值（也就是 PWM 占空比）。
3.那么 U(t)与 PWM 之间存在怎样的联系呢？
http://blog.21ic.com/user1/3407/archives/2006/33541.html（见附录 1）这
篇文章上给出了一种方法，即，每个电压对应一个转速，电压和转速之间呈现线
性关系。但是我考虑这种方法的前提是把/直流电机的特性理解为线性了，而实
际情况下，直流电机的特性绝对不是线性的，或者说在局部上是趋于线性的，这
就是为什么说 PID 调速有个范围的问题。具体看一下
http://articles.e-works.net.cn/component/article90249.html（见附录 2）
这篇文章就可以了解了。所以在正式进行调速设计之前，需要现有开环系统，测
试电机和转速之间的特性曲线（或者查阅电机的资料说明），然后再进行闭环参
数整定。这篇先写到这，下一篇说明连续系统的离散化问题。并根据离散化后的
特点讲述位置型 PID 和增量型 PID 的用法和 C 语言实现过程。
PID 控制算法的 C 语言实现二 PID 算法的离散化
上一节中，我论述了 PID 算法的基本形式，并对其控制过程的实现有了一
个简要的说明，通过上一节的总结，基本已经可以明白 PID 控制的过程。这一节
中先继续上一节内容补充说明一下。
1.说明一下反馈控制的原理，通过上一节的框图不难看出，PID 控制其实
是对偏差的控制过程;
2.如果偏差为 0,则比例环节不起作用，只有存在偏差时，比例环节才起作
用。
3.积分环节主要是用来消除静差，所谓静差，就是系统稳定后输出值和设
定值之间的差值，积分环节实际上就是偏差累计的过程，把累计的误差加到原有
系统上以抵消系统造成的静差。
4.而微分信号则反应了偏差信号的变化规律，或者说是变化趋势，根据偏
差信号的变化趋势来进行超前调节，从而增加了系统的快速性。
好了，关于 PID 的基本说明就补充到这里，下面将对 PID 连续系统离散化，
从而方便在处理器上实现。下面把连续状态的公式再贴一下：
假设采样间隔为 T，则在第 K T 时刻：
偏差 err(K)=rin(K)-rout(K);
积分环节用加和的形式表示，即 err(K)+err(K+1)+……;
微分环节用斜率的形式表示，即[err(K)-err(K-1)]/T;
从而形成如下 PID 离散表示形式：
则 u(K)可表示成为：

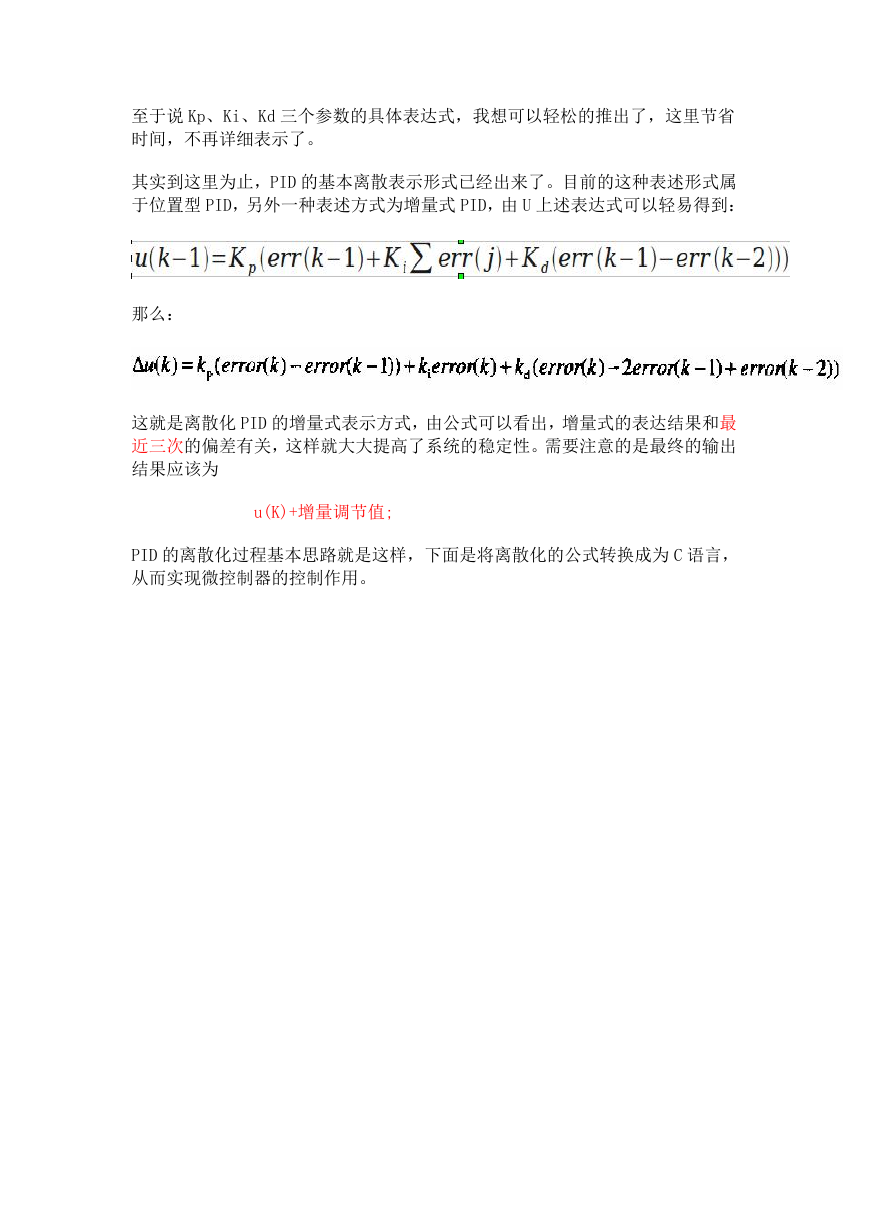

至于说 Kp、Ki、Kd 三个参数的具体表达式，我想可以轻松的推出了，这里节省
时间，不再详细表示了。
其实到这里为止，PID 的基本离散表示形式已经出来了。目前的这种表述形式属
于位置型 PID，另外一种表述方式为增量式 PID，由 U 上述表达式可以轻易得到：
那么：
这就是离散化 PID 的增量式表示方式，由公式可以看出，增量式的表达结果和最
近三次的偏差有关，这样就大大提高了系统的稳定性。需要注意的是最终的输出
结果应该为
u(K)+增量调节值;
PID 的离散化过程基本思路就是这样，下面是将离散化的公式转换成为 C 语言，
从而实现微控制器的控制作用。

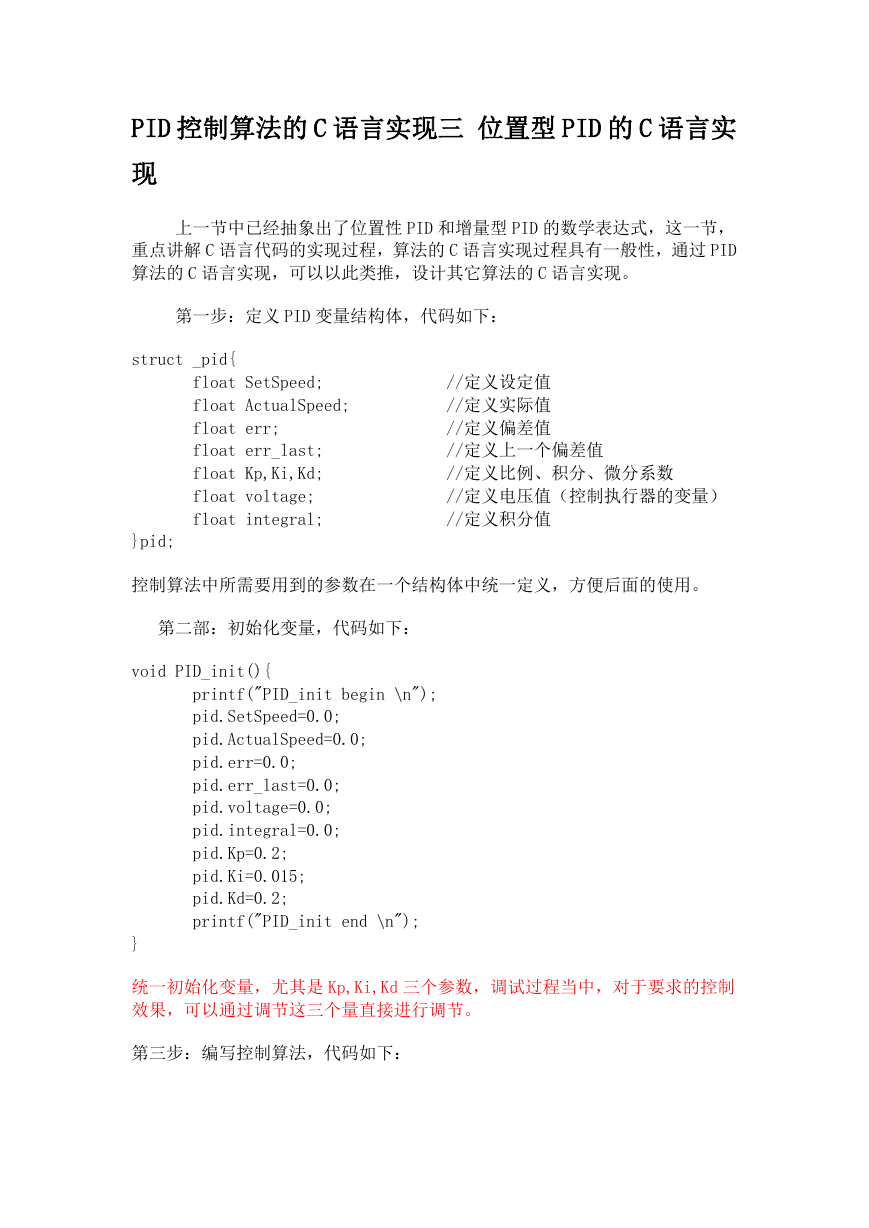

PID 控制算法的 C 语言实现三 位置型 PID 的 C 语言实
现
上一节中已经抽象出了位置性 PID 和增量型 PID 的数学表达式，这一节，
重点讲解 C 语言代码的实现过程，算法的 C 语言实现过程具有一般性，通过 PID
算法的 C 语言实现，可以以此类推，设计其它算法的 C 语言实现。
第一步：定义 PID 变量结构体，代码如下：
struct _pid{
float SetSpeed;
float ActualSpeed;
float err;
float err_last;
float Kp,Ki,Kd;
float voltage;
float integral;
}pid;
//定义设定值
//定义实际值
//定义偏差值
//定义上一个偏差值
//定义比例、积分、微分系数
//定义电压值（控制执行器的变量）
//定义积分值
控制算法中所需要用到的参数在一个结构体中统一定义，方便后面的使用。
第二部：初始化变量，代码如下：
void PID_init(){
printf("PID_init begin \n");
pid.SetSpeed=0.0;
pid.ActualSpeed=0.0;
pid.err=0.0;
pid.err_last=0.0;
pid.voltage=0.0;
pid.integral=0.0;
pid.Kp=0.2;
pid.Ki=0.015;
pid.Kd=0.2;
printf("PID_init end \n");
}
统一初始化变量，尤其是 Kp,Ki,Kd 三个参数，调试过程当中，对于要求的控制
效果，可以通过调节这三个量直接进行调节。
第三步：编写控制算法，代码如下：

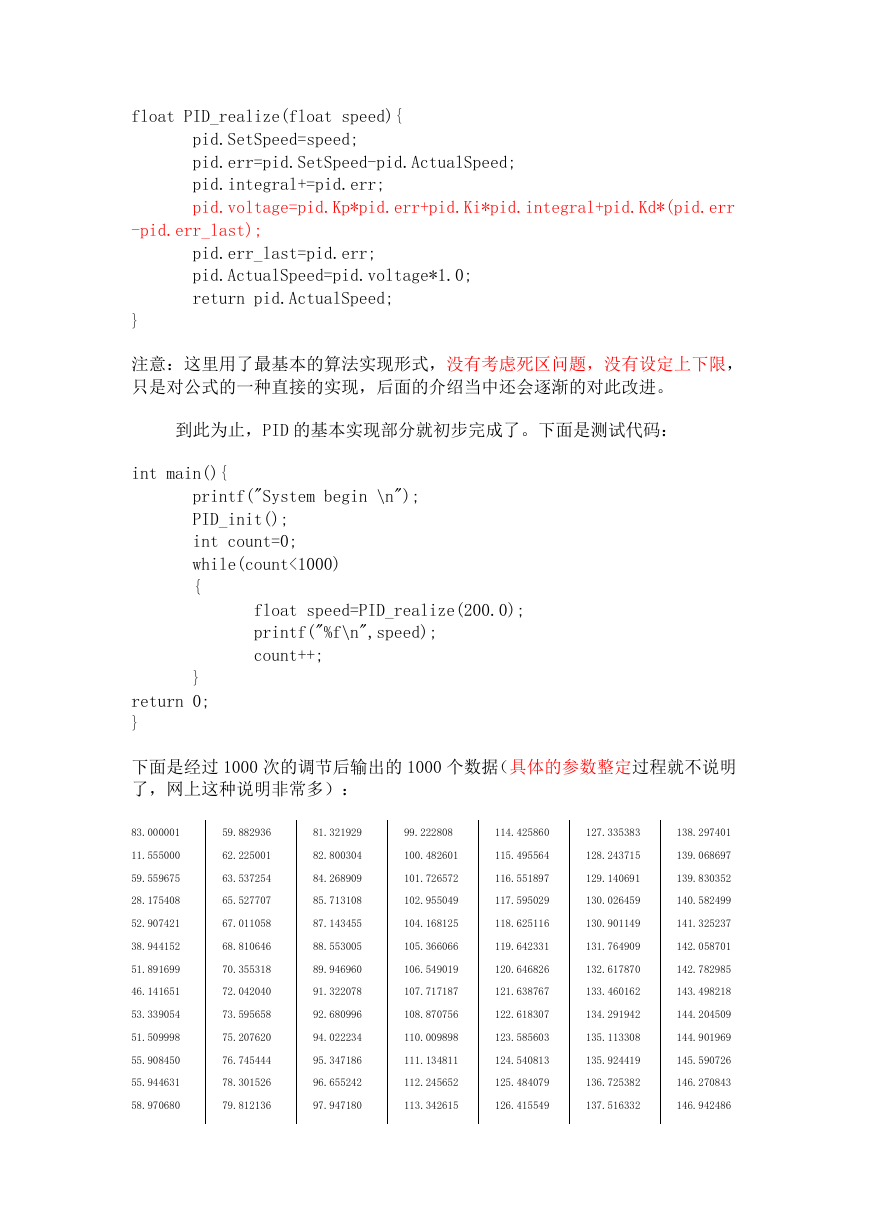

float PID_realize(float speed){
pid.SetSpeed=speed;
pid.err=pid.SetSpeed-pid.ActualSpeed;
pid.integral+=pid.err;
pid.voltage=pid.Kp*pid.err+pid.Ki*pid.integral+pid.Kd*(pid.err
-pid.err_last);
pid.err_last=pid.err;
pid.ActualSpeed=pid.voltage*1.0;
return pid.ActualSpeed;
}
注意：这里用了最基本的算法实现形式，没有考虑死区问题，没有设定上下限，
只是对公式的一种直接的实现，后面的介绍当中还会逐渐的对此改进。
到此为止，PID 的基本实现部分就初步完成了。下面是测试代码：
int main(){
printf("System begin \n");
PID_init();
int count=0;
while(count<1000)
{
float speed=PID_realize(200.0);
printf("%f\n",speed);
count++;
}
return 0;
}

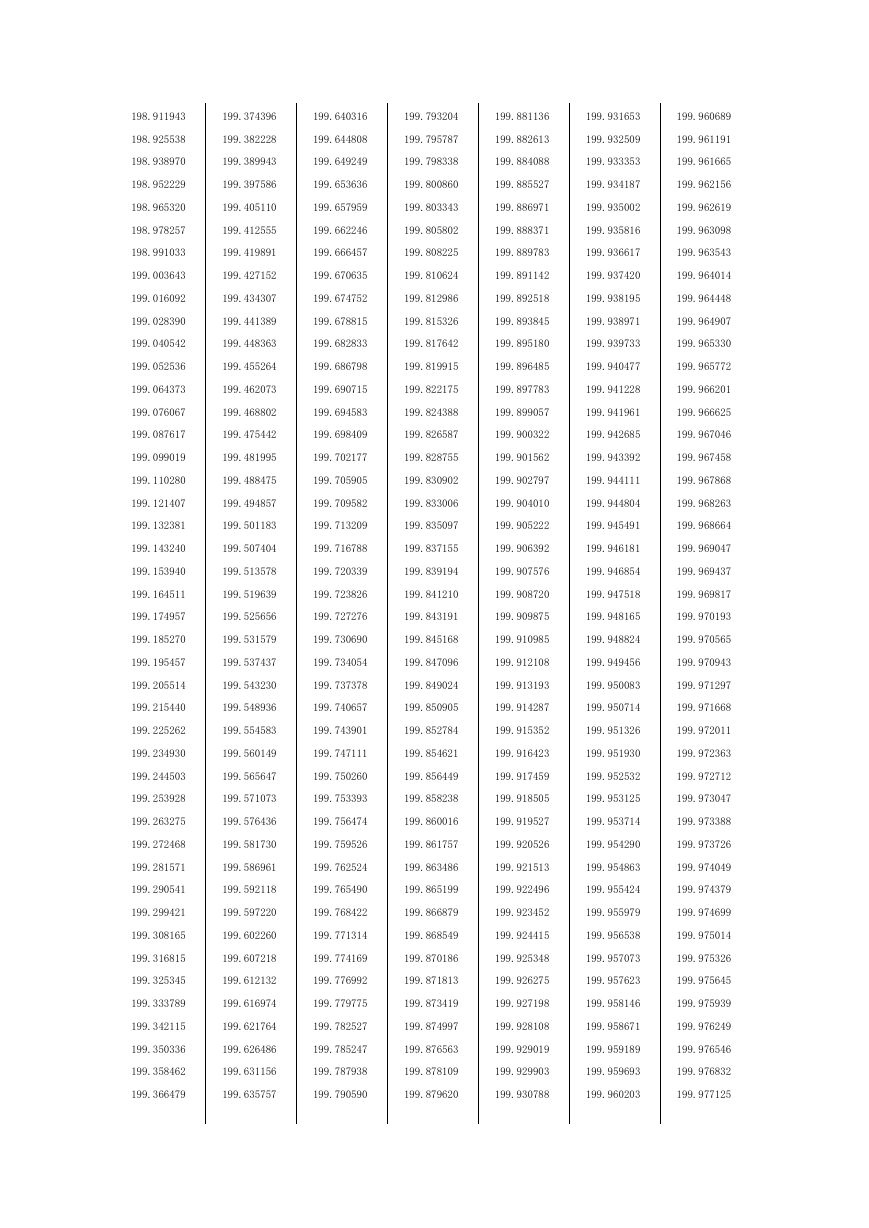

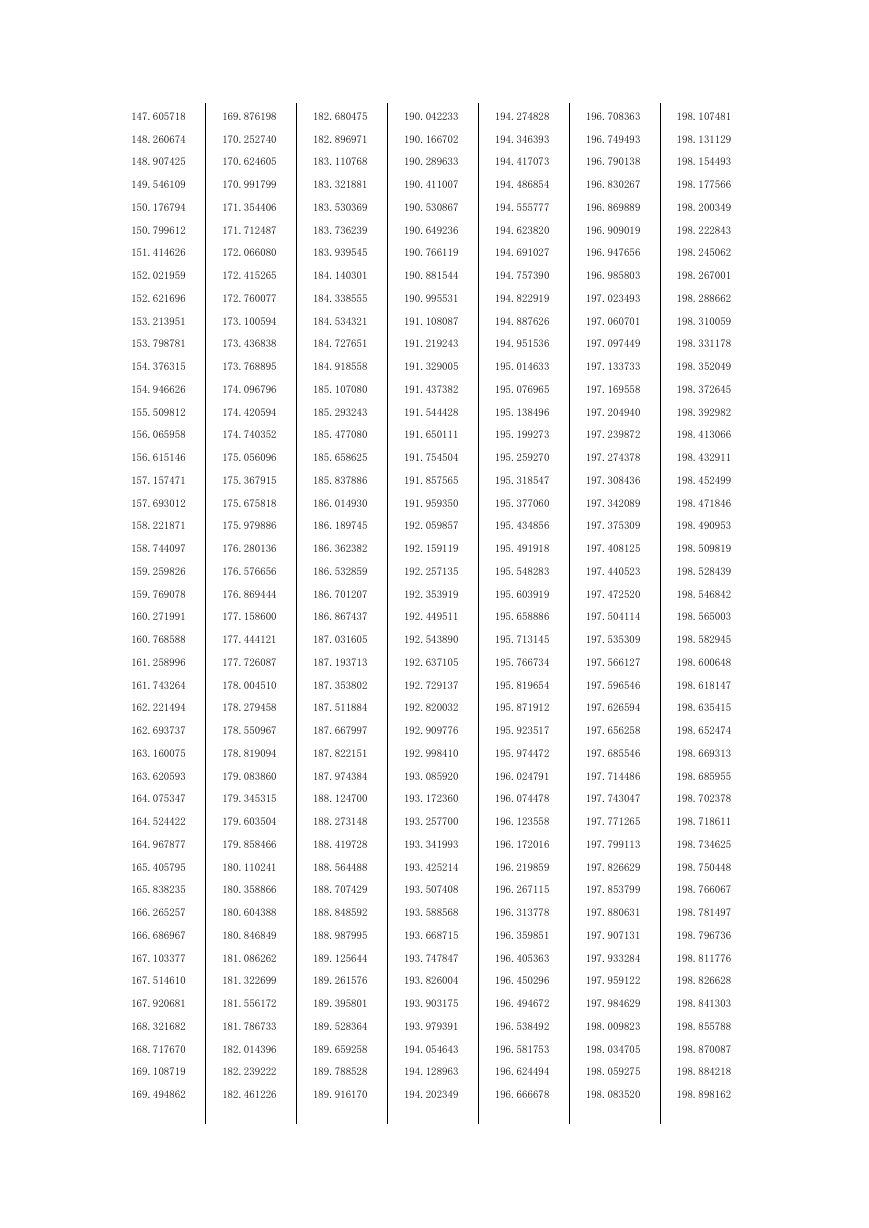

下面是经过 1000 次的调节后输出的 1000 个数据（具体的参数整定过程就不说明
了，网上这种说明非常多）：
83.000001
59.882936
81.321929
99.222808
114.425860
127.335383
138.297401
11.555000
62.225001
82.800304
100.482601
115.495564
128.243715
139.068697
59.559675
63.537254
84.268909
101.726572
116.551897
129.140691
139.830352
28.175408
65.527707
85.713108
102.955049
117.595029
130.026459
140.582499
52.907421
67.011058
87.143455
104.168125
118.625116
130.901149
141.325237
38.944152
68.810646
88.553005
105.366066
119.642331
131.764909
142.058701
51.891699
70.355318
89.946960
106.549019
120.646826
132.617870
142.782985
46.141651
72.042040
91.322078
107.717187
121.638767
133.460162
143.498218
53.339054
73.595658
92.680996
108.870756
122.618307
134.291942
144.204509
51.509998
75.207620
94.022234
110.009898
123.585603
135.113308
144.901969
55.908450
76.745444
95.347186
111.134811
124.540813
135.924419
145.590726
55.944631
78.301526
96.655242
112.245652
125.484079
136.725382
146.270843
58.970680
79.812136
97.947180
113.342615
126.415549
137.516332
146.942486
147.605718
169.876198
182.680475
190.042233
194.274828
196.708363
198.107481
148.260674
170.252740
182.896971
190.166702
194.346393
196.749493
198.131129
148.907425
170.624605
183.110768
190.289633
194.417073
196.790138
198.154493
149.546109
170.991799
183.321881
190.411007
194.486854
196.830267
198.177566
150.176794
171.354406
183.530369
190.530867
194.555777
196.869889
198.200349
150.799612
171.712487
183.736239
190.649236
194.623820
196.909019
198.222843
151.414626
172.066080
183.939545
190.766119
194.691027
196.947656
198.245062
152.021959
172.415265
184.140301
190.881544
194.757390
196.985803
198.267001
152.621696
172.760077
184.338555
190.995531
194.822919
197.023493
198.288662
153.213951
173.100594
184.534321
191.108087
194.887626
197.060701
198.310059
153.798781
173.436838
184.727651
191.219243
194.951536
197.097449
198.331178
154.376315
173.768895
184.918558
191.329005
195.014633
197.133733
198.352049
154.946626
174.096796
185.107080
191.437382
195.076965
197.169558
198.372645
155.509812
174.420594
185.293243
191.544428
195.138496
197.204940
198.392982
156.065958
174.740352
185.477080
191.650111
195.199273
197.239872
198.413066
156.615146
175.056096
185.658625
191.754504
195.259270
197.274378
198.432911
157.157471
175.367915
185.837886
191.857565
195.318547
197.308436
198.452499
157.693012
175.675818
186.014930
191.959350
195.377060
197.342089
198.471846
158.221871
175.979886
186.189745
192.059857
195.434856
197.375309
198.490953
158.744097
176.280136
186.362382
192.159119
195.491918
197.408125
198.509819
159.259826
176.576656
186.532859
192.257135
195.548283
197.440523
198.528439
159.769078
176.869444
186.701207
192.353919
195.603919
197.472520
198.546842
160.271991
177.158600
186.867437
192.449511
195.658886
197.504114
198.565003
160.768588
177.444121
187.031605
192.543890
195.713145
197.535309
198.582945
161.258996
177.726087
187.193713
192.637105
195.766734
197.566127
198.600648
161.743264
178.004510
187.353802
192.729137
195.819654
197.596546
198.618147
162.221494
178.279458
187.511884
192.820032
195.871912
197.626594
198.635415
162.693737
178.550967
187.667997
192.909776
195.923517
197.656258
198.652474
163.160075
178.819094
187.822151
192.998410
195.974472
197.685546
198.669313
163.620593
179.083860
187.974384
193.085920
196.024791
197.714486
198.685955
164.075347
179.345315
188.124700
193.172360
196.074478
197.743047
198.702378
164.524422
179.603504
188.273148
193.257700
196.123558
197.771265
198.718611
164.967877
179.858466
188.419728
193.341993
196.172016
197.799113
198.734625
165.405795
180.110241
188.564488
193.425214
196.219859
197.826629
198.750448
165.838235
180.358866
188.707429
193.507408
196.267115
197.853799
198.766067
166.265257
180.604388
188.848592
193.588568
196.313778
197.880631
198.781497
166.686967
180.846849
188.987995
193.668715
196.359851
197.907131
198.796736
167.103377
181.086262
189.125644
193.747847
196.405363
197.933284
198.811776
167.514610
181.322699
189.261576
193.826004
196.450296
197.959122
198.826628
167.920681
181.556172
189.395801
193.903175
196.494672
197.984629
198.841303
168.321682
181.786733
189.528364
193.979391
196.538492
198.009823
198.855788
168.717670
182.014396
189.659258
194.054643
196.581753
198.034705
198.870087
169.108719
182.239222
189.788528
194.128963
196.624494
198.059275
198.884218
169.494862
182.461226
189.916170
194.202349
196.666678
198.083520
198.898162
198.911943
199.374396
199.640316
199.793204
199.881136
199.931653
199.960689
198.925538
199.382228
199.644808
199.795787
199.882613
199.932509
199.961191
198.938970
199.389943
199.649249
199.798338
199.884088
199.933353
199.961665
198.952229
199.397586
199.653636
199.800860
199.885527
199.934187
199.962156
198.965320
199.405110
199.657959
199.803343
199.886971
199.935002
199.962619
198.978257
199.412555
199.662246
199.805802
199.888371
199.935816
199.963098
198.991033
199.419891
199.666457
199.808225
199.889783
199.936617
199.963543
199.003643
199.427152
199.670635
199.810624
199.891142
199.937420
199.964014
199.016092
199.434307
199.674752
199.812986
199.892518
199.938195
199.964448
199.028390
199.441389
199.678815
199.815326
199.893845
199.938971
199.964907
199.040542
199.448363
199.682833
199.817642
199.895180
199.939733
199.965330
199.052536
199.455264
199.686798
199.819915
199.896485
199.940477
199.965772
199.064373
199.462073
199.690715
199.822175
199.897783
199.941228
199.966201
199.076067
199.468802
199.694583
199.824388
199.899057
199.941961
199.966625
199.087617
199.475442
199.698409
199.826587
199.900322
199.942685
199.967046
199.099019
199.481995
199.702177
199.828755
199.901562
199.943392
199.967458
199.110280
199.488475
199.705905
199.830902
199.902797
199.944111
199.967868
199.121407
199.494857
199.709582
199.833006
199.904010
199.944804
199.968263
199.132381
199.501183
199.713209
199.835097
199.905222
199.945491
199.968664
199.143240
199.507404
199.716788
199.837155
199.906392
199.946181
199.969047
199.153940
199.513578
199.720339
199.839194
199.907576
199.946854
199.969437
199.164511
199.519639
199.723826
199.841210
199.908720
199.947518
199.969817
199.174957
199.525656
199.727276
199.843191
199.909875
199.948165
199.970193
199.185270
199.531579
199.730690
199.845168
199.910985
199.948824
199.970565
199.195457
199.537437
199.734054
199.847096
199.912108
199.949456
199.970943
199.205514
199.543230
199.737378
199.849024
199.913193
199.950083
199.971297
199.215440
199.548936
199.740657
199.850905
199.914287
199.950714
199.971668
199.225262
199.554583
199.743901
199.852784
199.915352
199.951326
199.972011
199.234930
199.560149
199.747111
199.854621
199.916423
199.951930
199.972363
199.244503
199.565647
199.750260
199.856449
199.917459
199.952532
199.972712
199.253928
199.571073
199.753393
199.858238
199.918505
199.953125
199.973047
199.263275
199.576436
199.756474
199.860016
199.919527
199.953714
199.973388
199.272468
199.581730
199.759526
199.861757
199.920526
199.954290
199.973726
199.281571
199.586961
199.762524
199.863486
199.921513
199.954863
199.974049
199.290541
199.592118
199.765490
199.865199
199.922496
199.955424
199.974379
199.299421
199.597220
199.768422
199.866879
199.923452
199.955979
199.974699
199.308165
199.602260
199.771314
199.868549
199.924415
199.956538
199.975014
199.316815
199.607218
199.774169
199.870186
199.925348
199.957073
199.975326
199.325345
199.612132
199.776992
199.871813
199.926275
199.957623
199.975645
199.333789
199.616974
199.779775
199.873419
199.927198
199.958146
199.975939
199.342115
199.621764
199.782527
199.874997
199.928108
199.958671
199.976249
199.350336
199.626486
199.785247
199.876563
199.929019
199.959189
199.976546
199.358462
199.631156
199.787938
199.878109
199.929903
199.959693
199.976832
199.366479
199.635757
199.790590
199.879620
199.930788
199.960203
199.977125
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
