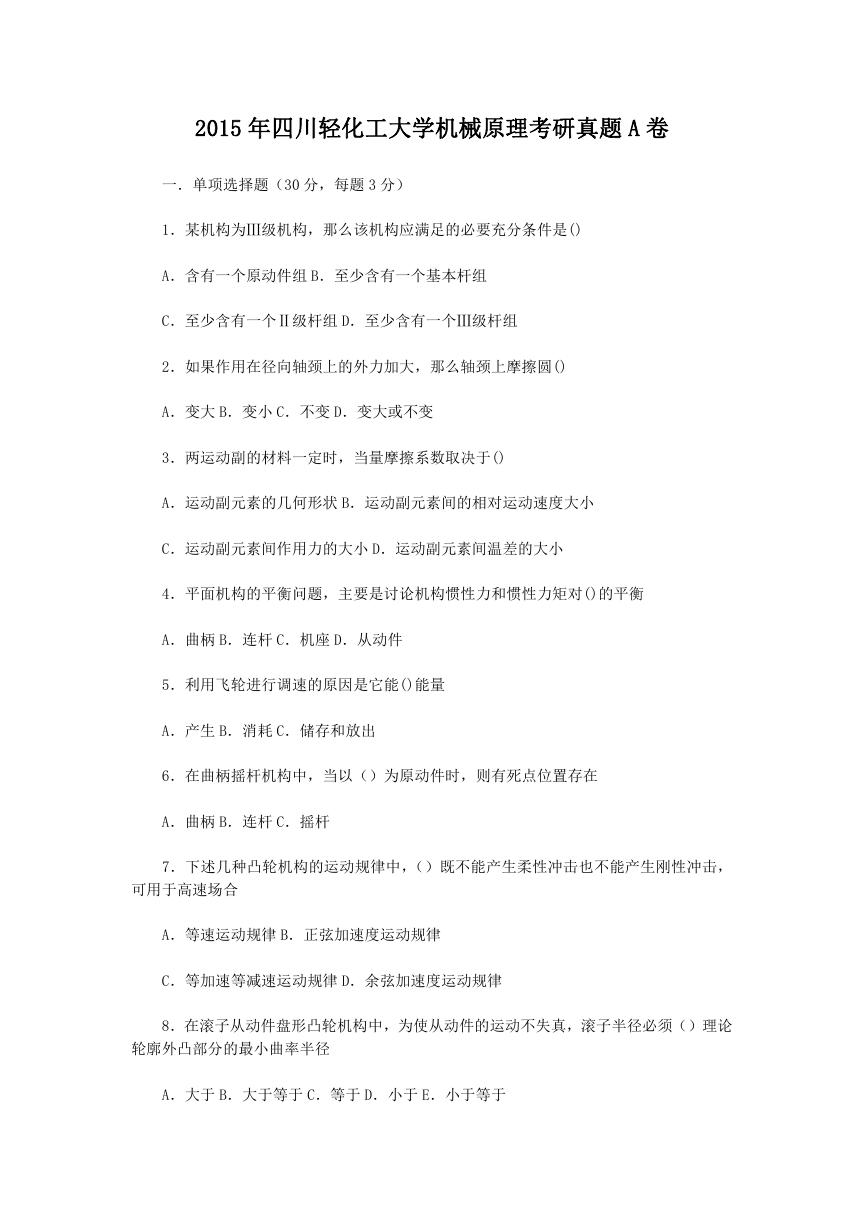

2015 年四川轻化工大学机械原理考研真题 A 卷一．单项选择题（30 分，每题 3 分） 1．某机构为Ⅲ级机构，那么该机构应满足的必要充分条件是() A．含有一个原动件组 B．至少含有一个基本杆组 C．至少含有一个Ⅱ级杆组 D．至少含有一个Ⅲ级杆组 2．如果作用在径向轴颈上的外力加大，那么轴颈上摩擦圆() A．变大 B．变小 C．不变 D．变大或不变 3．两运动副的材料一定时，当量摩擦系数取决于() A．运动副元素的几何形状 B．运动副元素间的相对运动速度大小 C．运动副元素间作用力的大小 D．运动副元素间温差的大小 4．平面机构的平衡问题，主要是讨论机构惯性力和惯性力矩对()的平衡 A．曲柄 B．连杆 C．机座 D．从动件 5．利用飞轮进行调速的原因是它能()能量 A．产生 B．消耗 C．储存和放出 6．在曲柄摇杆机构中，当以（）为原动件时，则有死点位置存在 A．曲柄 B．连杆 C．摇杆 7．下述几种凸轮机构的运动规律中，（）既不能产生柔性冲击也不能产生刚性冲击，可用于高速场合 A．等速运动规律 B．正弦加速度运动规律 C．等加速等减速运动规律 D．余弦加速度运动规律 8．在滚子从动件盘形凸轮机构中，为使从动件的运动不失真，滚子半径必须（）理论轮廓外凸部分的最小曲率半径 A．大于 B．大于等于 C．等于 D．小于 E．小于等于

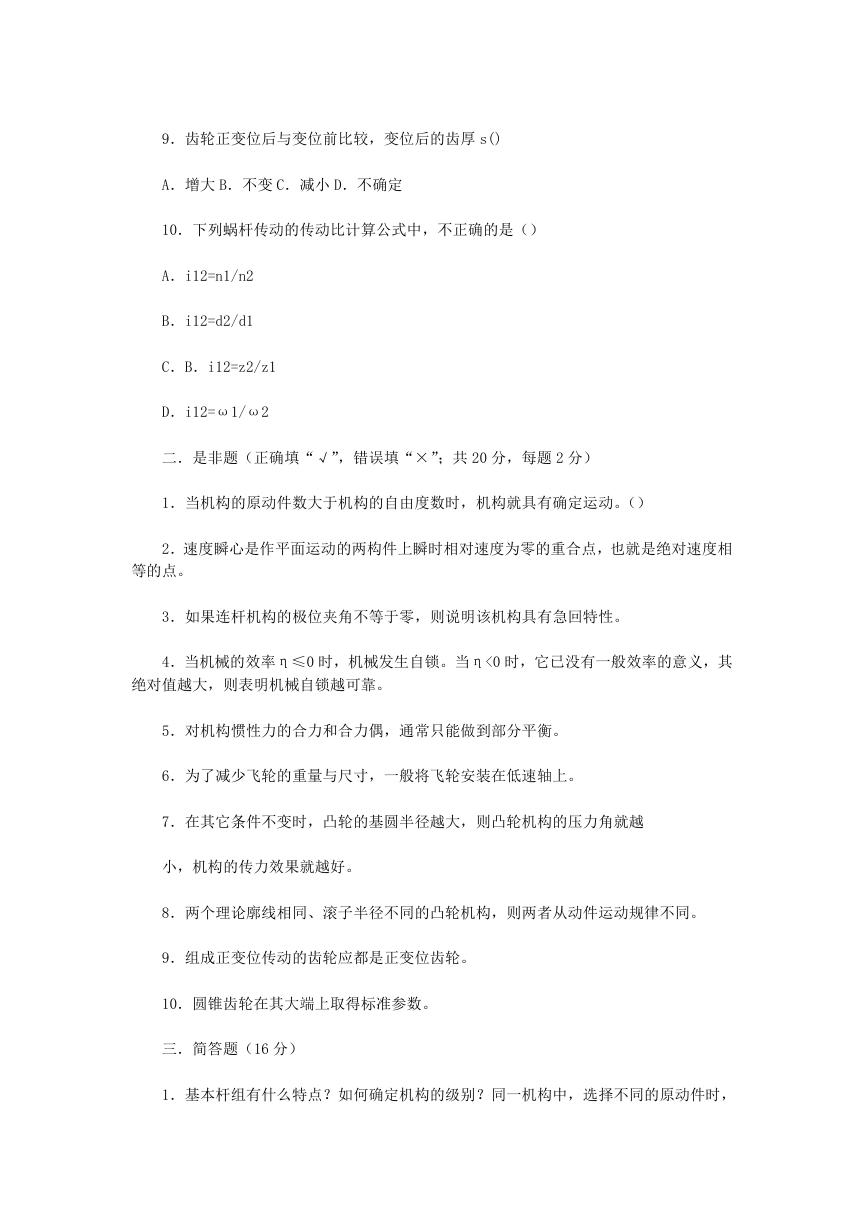

9．齿轮正变位后与变位前比较，变位后的齿厚 s() A．增大 B．不变 C．减小 D．不确定 10．下列蜗杆传动的传动比计算公式中，不正确的是（） A．i12=n1/n2 B．i12=d2/d1 C．B．i12=z2/z1 D．i12=ω1/ω2 二．是非题（正确填“√”，错误填“×”；共 20 分，每题 2 分） 1．当机构的原动件数大于机构的自由度数时，机构就具有确定运动。（） 2．速度瞬心是作平面运动的两构件上瞬时相对速度为零的重合点，也就是绝对速度相等的点。 3．如果连杆机构的极位夹角不等于零，则说明该机构具有急回特性。 4．当机械的效率η≤0 时，机械发生自锁。当η<0 时，它已没有一般效率的意义，其绝对值越大，则表明机械自锁越可靠。 5．对机构惯性力的合力和合力偶，通常只能做到部分平衡。 6．为了减少飞轮的重量与尺寸，一般将飞轮安装在低速轴上。 7．在其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构的传力效果就越好。 8．两个理论廓线相同、滚子半径不同的凸轮机构，则两者从动件运动规律不同。 9．组成正变位传动的齿轮应都是正变位齿轮。 10．圆锥齿轮在其大端上取得标准参数。三．简答题（16 分） 1．基本杆组有什么特点？如何确定机构的级别？同一机构中，选择不同的原动件时，

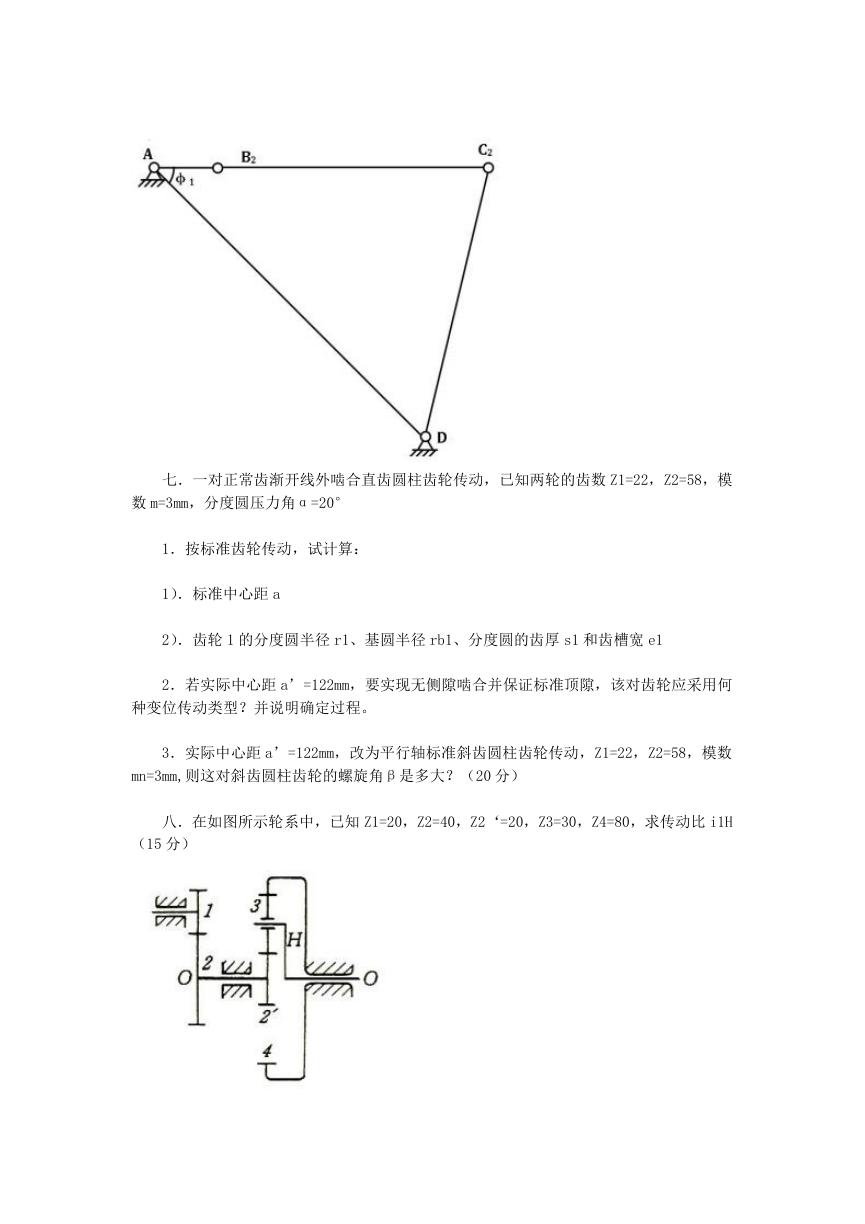

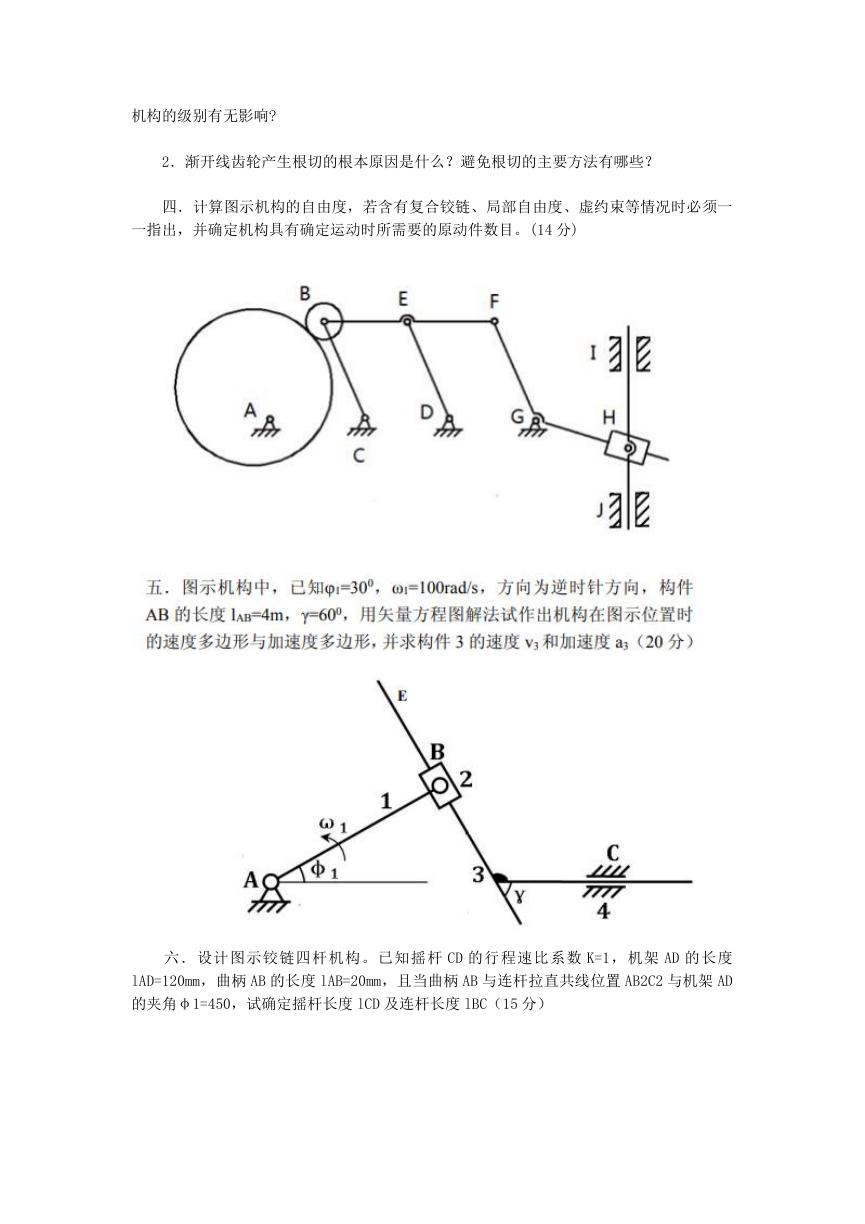

机构的级别有无影响? 2．渐开线齿轮产生根切的根本原因是什么？避免根切的主要方法有哪些？四．计算图示机构的自由度，若含有复合铰链、局部自由度、虚约束等情况时必须一一指出，并确定机构具有确定运动时所需要的原动件数目。(14 分) 六．设计图示铰链四杆机构。已知摇杆 CD 的行程速比系数 K=1，机架 AD 的长度 lAD=120mm，曲柄 AB 的长度 lAB=20mm，且当曲柄 AB 与连杆拉直共线位置 AB2C2 与机架 AD 的夹角φ1=450，试确定摇杆长度 lCD 及连杆长度 lBC（15 分）

七．一对正常齿渐开线外啮合直齿圆柱齿轮传动，已知两轮的齿数 Z1=22，Z2=58，模数 m=3mm，分度圆压力角α=20° 1．按标准齿轮传动，试计算： 1）．标准中心距 a 2）．齿轮 1 的分度圆半径 r1、基圆半径 rb1、分度圆的齿厚 s1 和齿槽宽 e1 2．若实际中心距 a’=122mm，要实现无侧隙啮合并保证标准顶隙，该对齿轮应采用何种变位传动类型？并说明确定过程。 3．实际中心距 a’=122mm，改为平行轴标准斜齿圆柱齿轮传动，Z1=22，Z2=58，模数 mn=3mm,则这对斜齿圆柱齿轮的螺旋角β是多大？（20 分）八．在如图所示轮系中，已知 Z1=20，Z2=40，Z2‘=20，Z3=30，Z4=80，求传动比 i1H （15 分）
