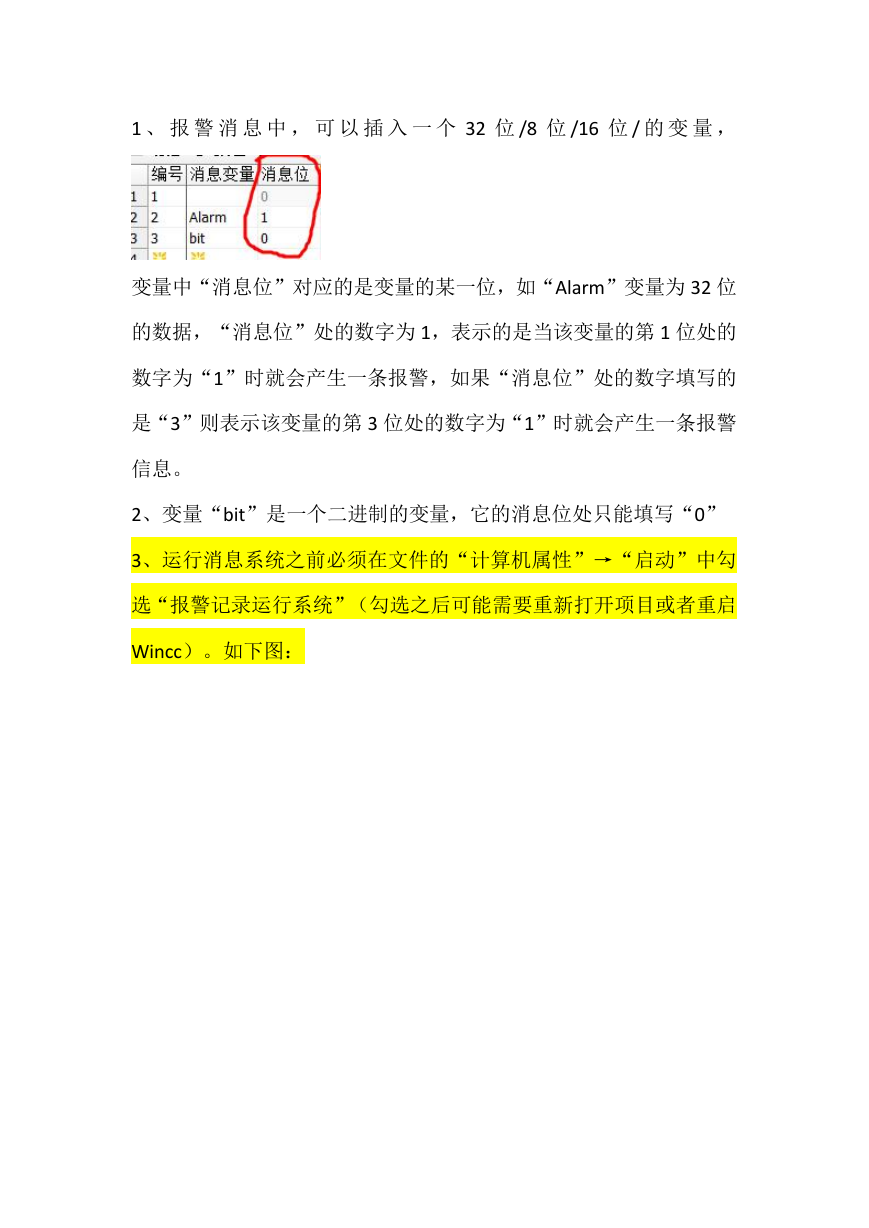

    1 、 报 警 消 息 中 ， 可 以 插 入 一 个 32 位 /8 位 /16 位 / 的 变 量 ， 变量中“消息位”对应的是变量的某一位，如“Alarm”变量为 32 位 的数据，“消息位”处的数字为 1，表示的是当该变量的第 1 位处的 数字为“1”时就会产生一条报警，如果“消息位”处的数字填写的 是“3”则表示该变量的第 3 位处的数字为“1”时就会产生一条报警 信息。 2、变量“bit”是一个二进制的变量，它的消息位处只能填写“0” 3、运行消息系统之前必须在文件的“计算机属性”→“启动”中勾 选“报警记录运行系统”（勾选之后可能需要重新打开项目或者重启 Wincc）。如下图：
    4、关于报警信息的确认、离开 “消息”→“错误”→“报警”展开右侧的属性栏就可以看到“报警” 的属性设置

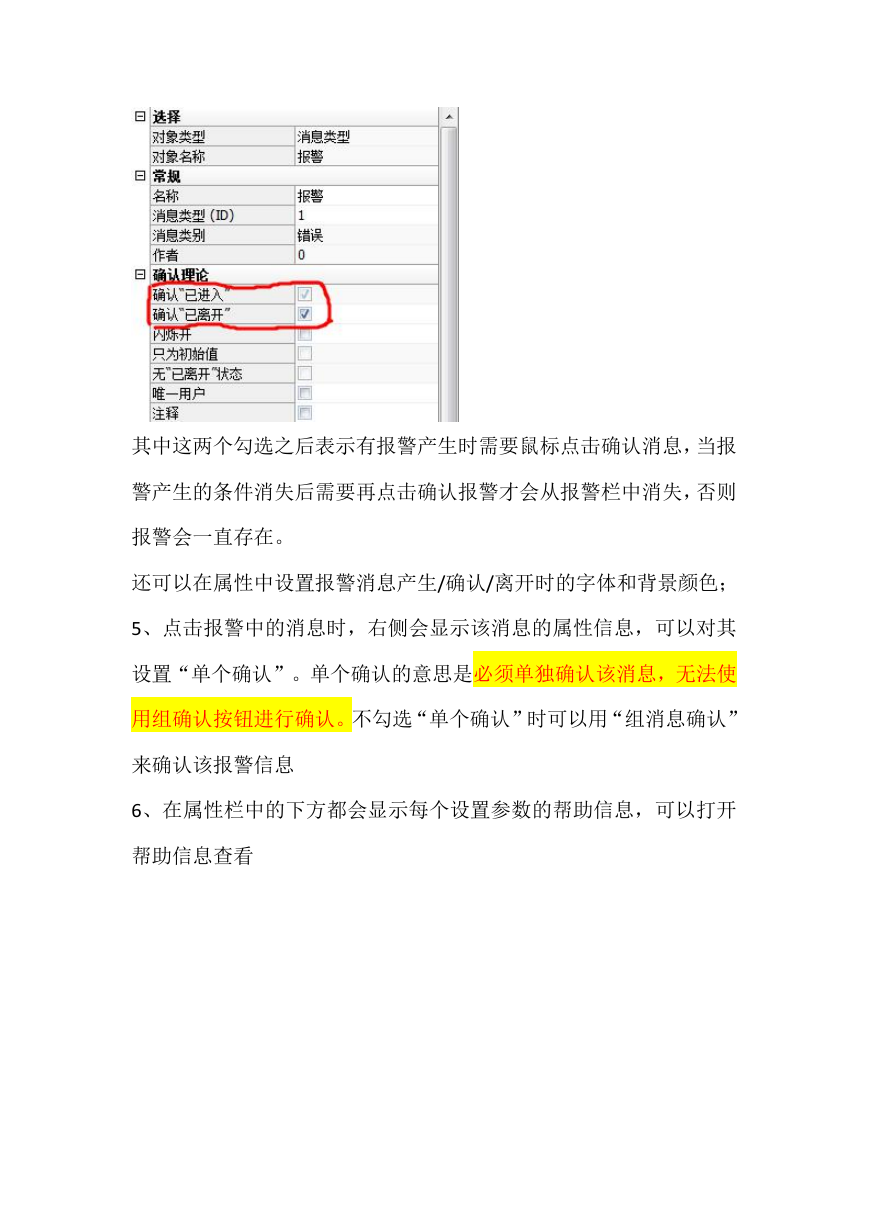

    其中这两个勾选之后表示有报警产生时需要鼠标点击确认消息，当报 警产生的条件消失后需要再点击确认报警才会从报警栏中消失，否则 报警会一直存在。 还可以在属性中设置报警消息产生/确认/离开时的字体和背景颜色； 5、点击报警中的消息时，右侧会显示该消息的属性信息，可以对其 设置“单个确认”。单个确认的意思是必须单独确认该消息，无法使 用组确认按钮进行确认。不勾选“单个确认”时可以用“组消息确认” 来确认该报警信息 6、在属性栏中的下方都会显示每个设置参数的帮助信息，可以打开 帮助信息查看

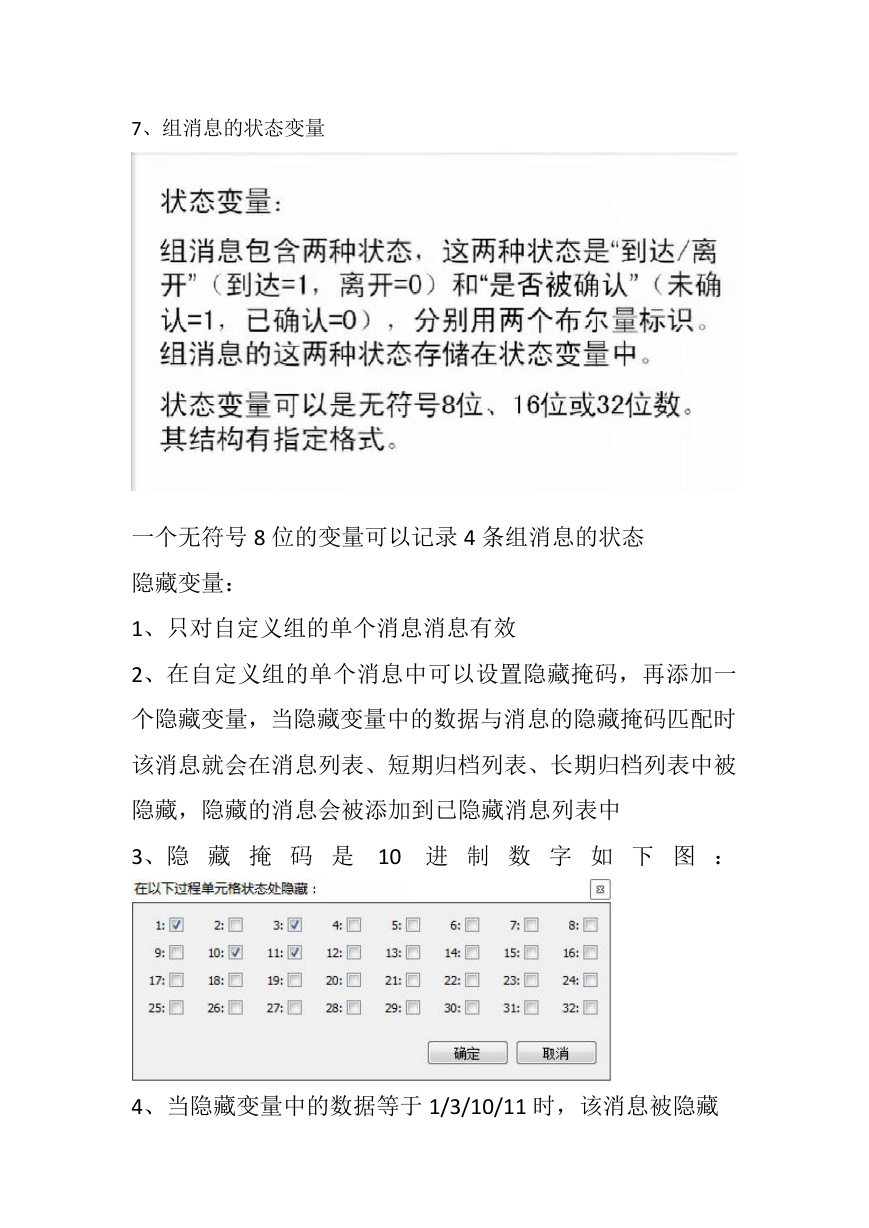

    7、组消息的状态变量 一个无符号 8 位的变量可以记录 4 条组消息的状态 隐藏变量： 1、只对自定义组的单个消息消息有效 2、在自定义组的单个消息中可以设置隐藏掩码，再添加一 个隐藏变量，当隐藏变量中的数据与消息的隐藏掩码匹配时 该消息就会在消息列表、短期归档列表、长期归档列表中被 隐藏，隐藏的消息会被添加到已隐藏消息列表中 3、隐 藏 掩 码 是 10 进 制 数 字 如 下 图 ： 4、当隐藏变量中的数据等于 1/3/10/11 时，该消息被隐藏

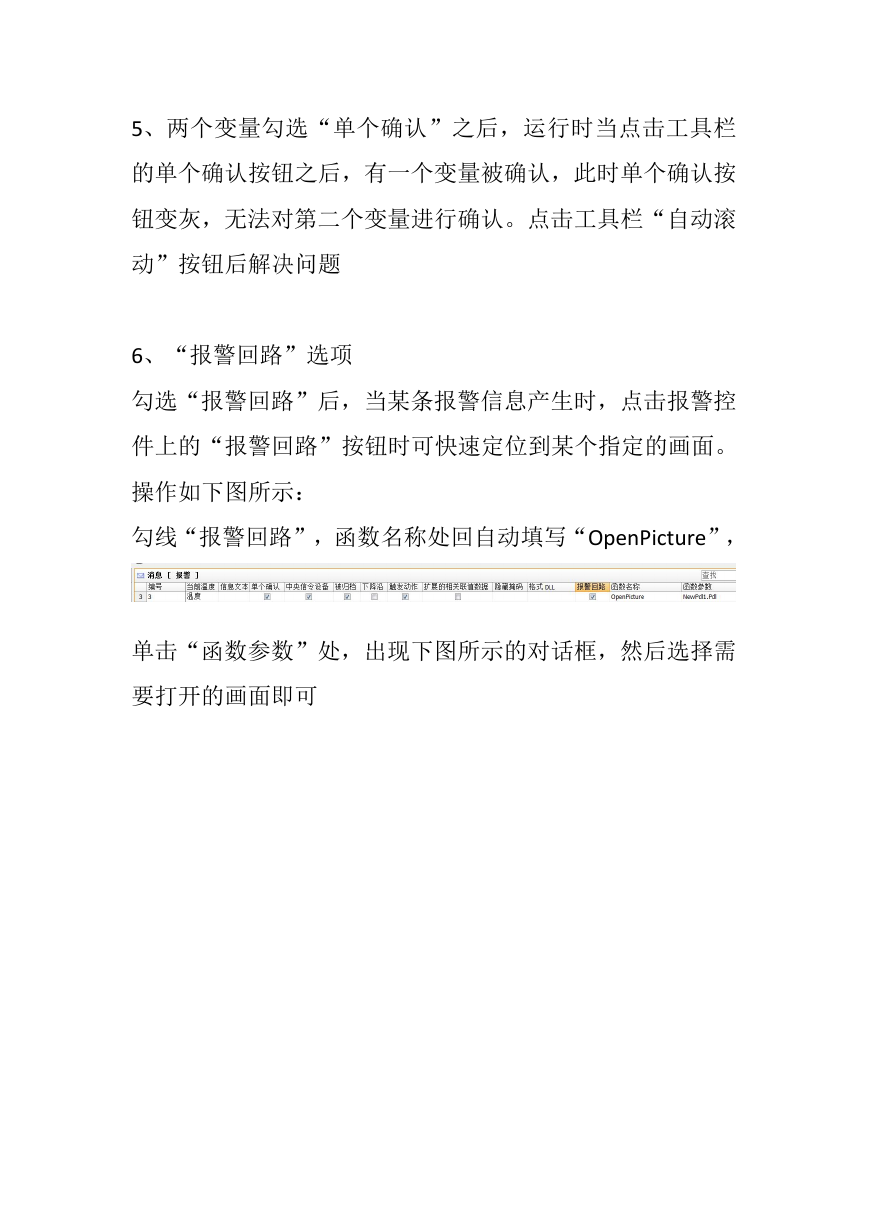

    5、两个变量勾选“单个确认”之后，运行时当点击工具栏 的单个确认按钮之后，有一个变量被确认，此时单个确认按 钮变灰，无法对第二个变量进行确认。点击工具栏“自动滚 动”按钮后解决问题 6、“报警回路”选项 勾选“报警回路”后，当某条报警信息产生时，点击报警控 件上的“报警回路”按钮时可快速定位到某个指定的画面。 操作如下图所示： 勾线“报警回路”，函数名称处回自动填写“OpenPicture”， 单击“函数参数”处，出现下图所示的对话框，然后选择需 要打开的画面即可
    7、“触发动作”选项 勾选此选项后，当次报警消息出现后，系统会自动执行一个动作（一 个固定的脚本函数，此脚本函数可以由用户更改）。可以在画面上添 加智能对象中的“应用程序窗口”来监控此函数的执行情况，方法如 下：插入一个“应用程序窗口” ，此时会自动弹 出一个对话框：

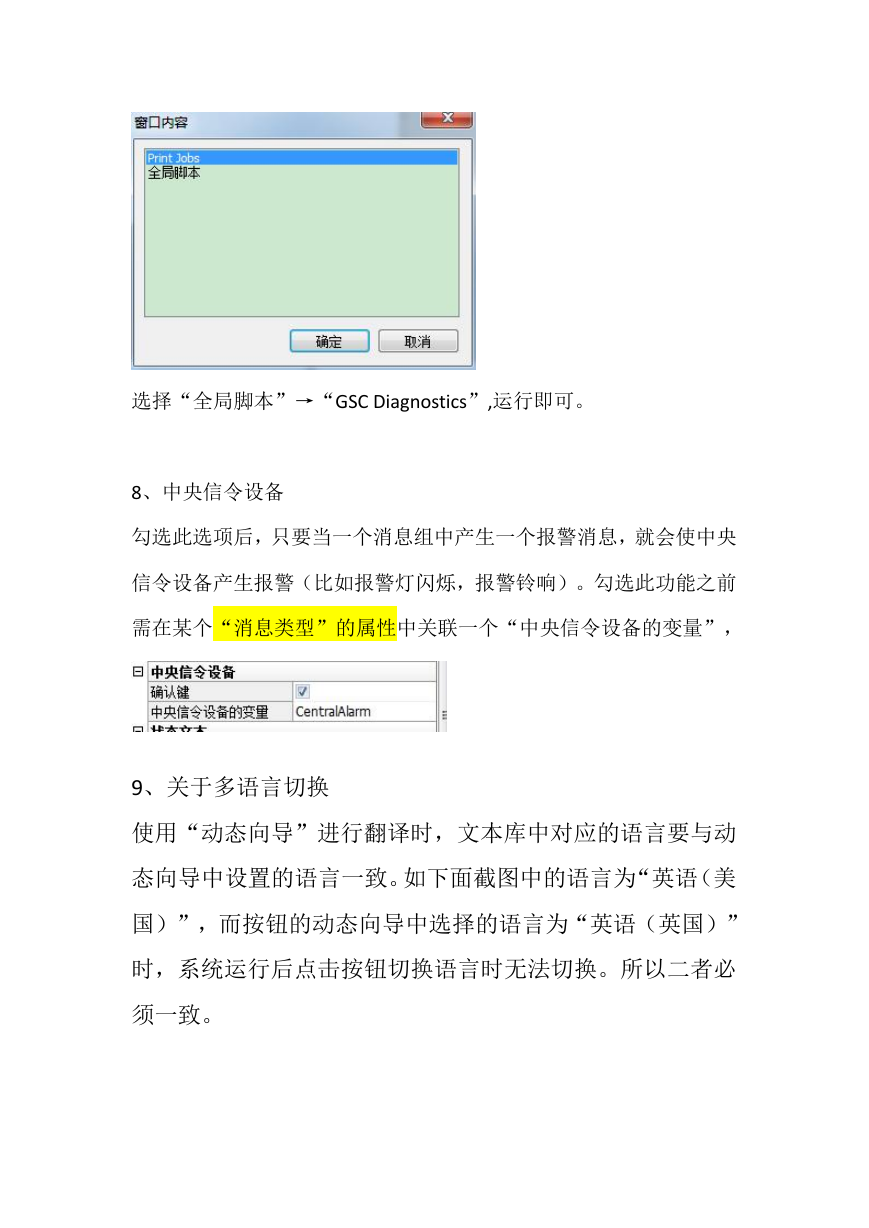

    选择“全局脚本”→“GSC Diagnostics”,运行即可。 8、中央信令设备 勾选此选项后，只要当一个消息组中产生一个报警消息，就会使中央 信令设备产生报警（比如报警灯闪烁，报警铃响）。勾选此功能之前 需在某个“消息类型”的属性中关联一个“中央信令设备的变量”， 9、关于多语言切换 使用“动态向导”进行翻译时，文本库中对应的语言要与动 态向导中设置的语言一致。如下面截图中的语言为“英语（美 国）”，而按钮的动态向导中选择的语言为“英语（英国）” 时，系统运行后点击按钮切换语言时无法切换。所以二者必 须一致。
    10、多语言切换 语言翻译完成后可能会出现下图中的情况：两个语言切换按钮“中文” “英文”的文本信息变成了“????”“????” 将“计算机属性”→“参数”→“运行系统的默认语言”由“英语（美 国）”改为“中文（简体，中国）”，再运行即可
