单片机最小系统
2009-12-27 22:48

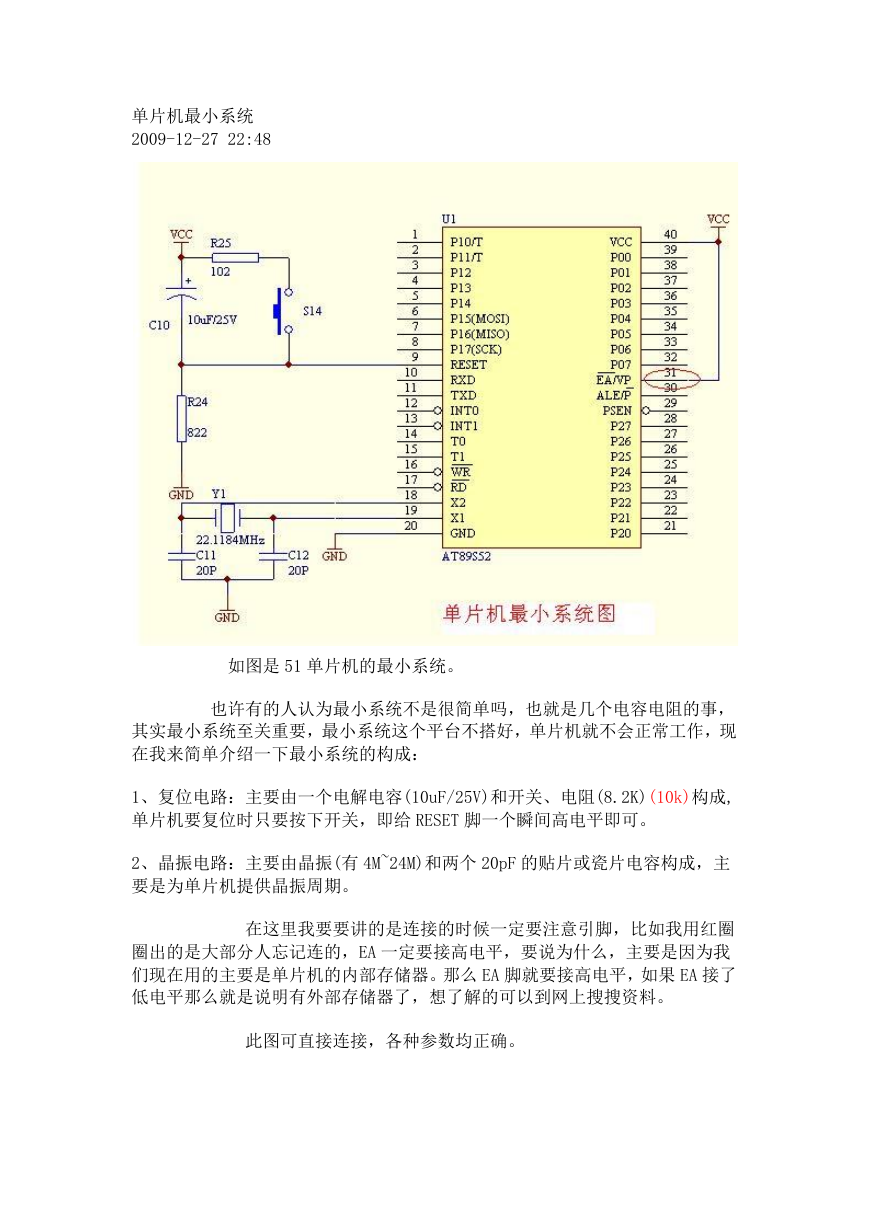

如图是 51 单片机的最小系统。
也许有的人认为最小系统不是很简单吗,也就是几个电容电阻的事,
其实最小系统至关重要,最小系统这个平台不搭好,单片机就不会正常工作,现
在我来简单介绍一下最小系统的构成:
1、复位电路:主要由一个电解电容(10uF/25V)和开关、电阻(8.2K)(10k)构成,
单片机要复位时只要按下开关,即给 RESET 脚一个瞬间高电平即可。
2、晶振电路:主要由晶振(有 4M~24M)和两个 20pF 的贴片或瓷片电容构成,主
要是为单片机提供晶振周期。
在这里我要要讲的是连接的时候一定要注意引脚,比如我用红圈
圈出的是大部分人忘记连的,EA 一定要接高电平,要说为什么,主要是因为我
们现在用的主要是单片机的内部存储器。那么 EA 脚就要接高电平,如果 EA 接了
低电平那么就是说明有外部存储器了,想了解的可以到网上搜搜资料。
此图可直接连接,各种参数均正确。

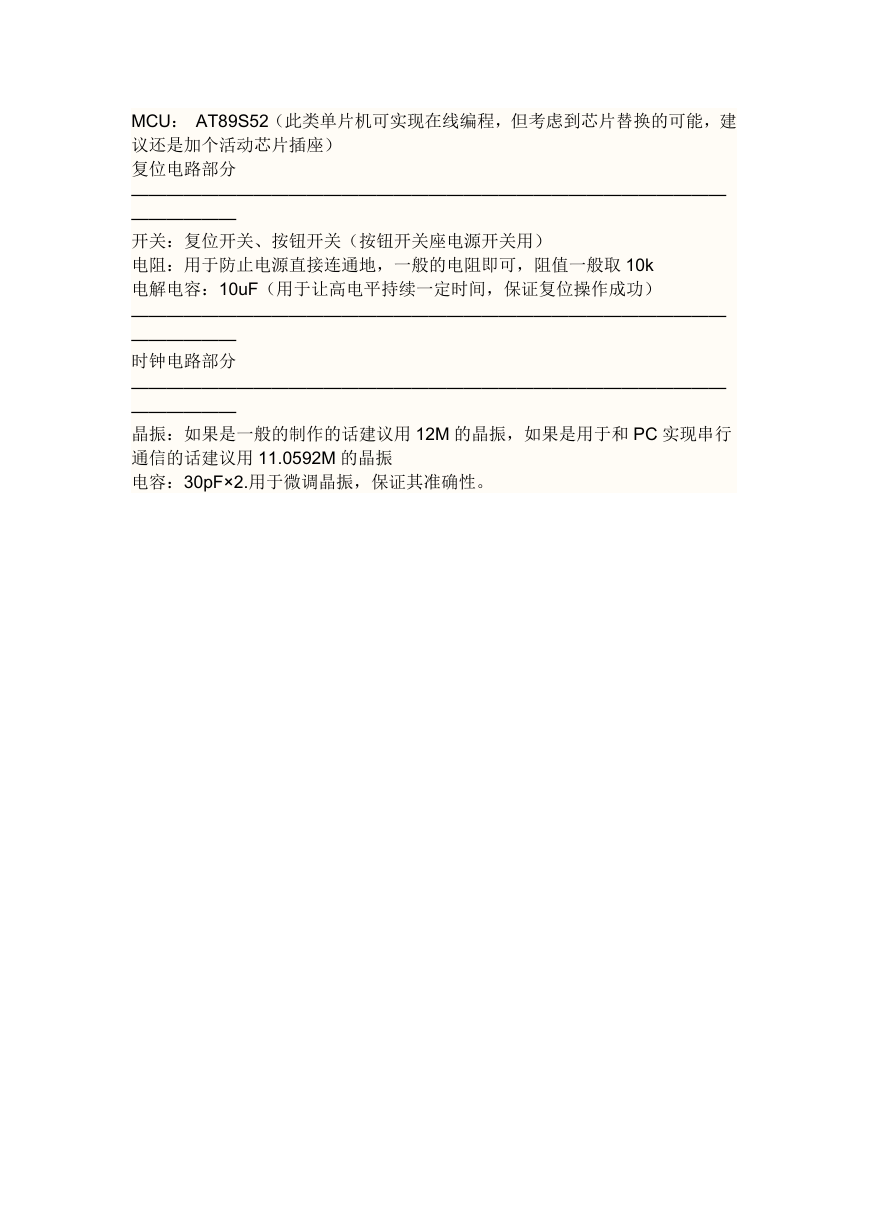

MCU: AT89S52(此类单片机可实现在线编程,但考虑到芯片替换的可能,建
议还是加个活动芯片插座)
复位电路部分
——————————————————————————————————
——————
开关:复位开关、按钮开关(按钮开关座电源开关用)
电阻:用于防止电源直接连通地,一般的电阻即可,阻值一般取 10k
电解电容:10uF(用于让高电平持续一定时间,保证复位操作成功)
——————————————————————————————————
——————
时钟电路部分
——————————————————————————————————
——————
晶振:如果是一般的制作的话建议用 12M 的晶振,如果是用于和 PC 实现串行
通信的话建议用 11.0592M 的晶振
电容:30pF×2.用于微调晶振,保证其准确性。
