摘要

第1章绪论

1.1数字滤波器的研究背景与意义

1.2数字滤波器的应用现状与发展趋势

1.3数字滤波器的实现方法分析

1.4本章小结

第2章数字滤波器的概述

2.1数字滤波器的基本结构

2.1.1 IIR滤波器的基本结构

2.1.2 FIR滤波器的基本结构

2.2数字滤波器的设计原理

2.2.1 滤波器的性能指标

2.2.2 IIR数字滤波器的设计方法

2.2.3 FIR数字滤波器的设计方法

2.3IIR滤波器与FIR滤波器的分析比较

2.4本章小节

第3章数字滤波器的算法设计及仿真

3.1由模拟滤波器设计IIR数字滤波器

3.1.1 巴特奥兹滤波器

3.1.2 切比雪夫滤波器

3.1.3 椭圆滤波器

3.2用matlab设计数字滤波器

3.2.1 FDATool界面

3.2.2 用Fdatool进行带通滤波器设计

3.3将系统函数由直接型化成级联型

3.3.1 二阶节系数的确定

3.3.2 系数转换成二进制码

3.4 本章小结

第4章IIR带通滤波器的VHDL描述及仿真

4.1IIR带通滤波器的VHDL描述

4.2IIR带通滤波器的Modelsim仿真

4.2.1 仿真波形

4.2.2 仿真输出

4.3本章小节

第5章总结

5.1滤波器功能和性能总结

5.2设计心得和体会

第6章结束语

参考文献

附录

译文

外文原文

中南大学本科生毕业论文目录目录摘要............................................................................................................................................. 1 2.1.1 2.1.2 第 1 章绪论............................................................................................................................. 2 1.1 数字滤波器的研究背景与意义..................................................................................... 2 1.2 数字滤波器的应用现状与发展趋势............................................................................. 2 1.3 数字滤波器的实现方法分析......................................................................................... 4 1.4 本章小结......................................................................................................................... 4 第 2 章数字滤波器的概述......................................................................................................... 5 2.1 数字滤波器的基本结构................................................................................................. 5 IIR 滤波器的基本结构.............................................................................................. 5 FIR 滤波器的基本结构.............................................................................................. 7 2.2 数字滤波器的设计原理................................................................................................. 8 2.2.1 滤波器的性能指标..................................................................................................... 8 IIR 数字滤波器的设计方法...................................................................................... 9 2.2.2 2.2.3 FIR 数字滤波器的设计方法.................................................................................... 10 2.3 IIR 滤波器与 FIR 滤波器的分析比较.............................................................................12 2.4 本章小节....................................................................................................................... 13 第 3 章数字滤波器的算法设计及仿真................................................................................... 14 3.1 由模拟滤波器设计 IIR 数字滤波器............................................................................14 3.1.1 巴特奥兹滤波器....................................................................................................... 14 3.1.2 切比雪夫滤波器....................................................................................................... 15 3.1.3 椭圆滤波器............................................................................................................... 17 3.2 用 MATLAB 设计数字滤波器........................................................................................ 18 3.2.1 FDATool 界面............................................................................................................ 18 3.2.2 用 Fdatool 进行带通滤波器设计........................................................................... 20 3.3 将系统函数由直接型化成级联型............................................................................... 22 3.3.1 二阶节系数的确定................................................................................................... 22 3.3.2 系数转换成二进制码............................................................................................... 23 3.4 本章小结....................................................................................................................... 25 第 4 章 IIR 带通滤波器的 VHDL 描述及仿真.......................................................................26 4.1 IIR 带通滤波器的 VHDL 描述........................................................................................26 4.2 IIR 带通滤波器的 MODELSIM 仿真................................................................................. 28 4.2.1 仿真波形................................................................................................................... 28 4.2.2 仿真输出................................................................................................................... 29 4.3 本章小节....................................................................................................................... 29 I

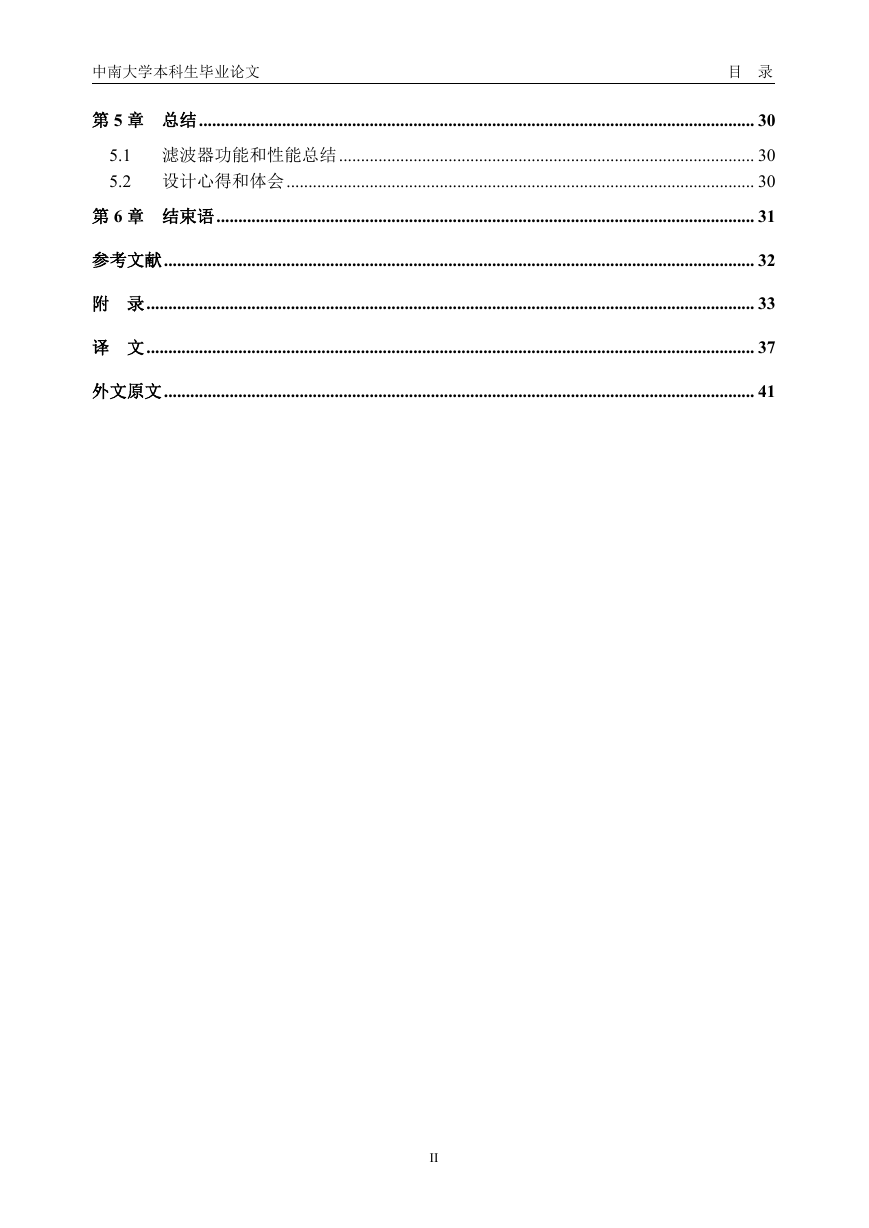

中南大学本科生毕业论文目录第 5 章总结............................................................................................................................... 30 5.1 滤波器功能和性能总结............................................................................................... 30 5.2 设计心得和体会........................................................................................................... 30 第 6 章结束语........................................................................................................................... 31 参考文献....................................................................................................................................... 32 附录........................................................................................................................................... 33 译文........................................................................................................................................... 37 外文原文....................................................................................................................................... 41 II

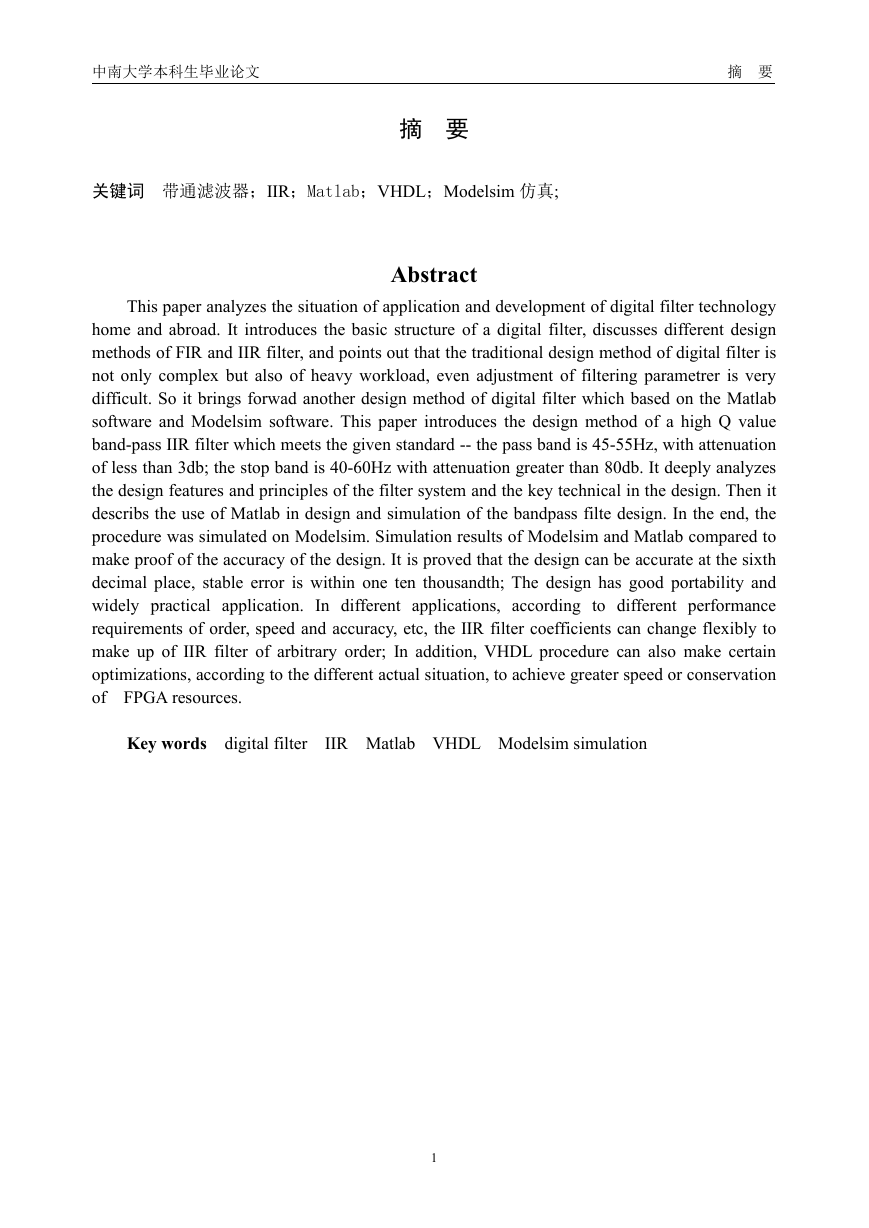

中南大学本科生毕业论文摘要摘要关键词带通滤波器；IIR；Matlab；VHDL；Modelsim 仿真; Abstract This paper analyzes the situation of application and development of digital filter technology home and abroad. It introduces the basic structure of a digital filter, discusses different design methods of FIR and IIR filter, and points out that the traditional design method of digital filter is not only complex but also of heavy workload, even adjustment of filtering parametrer is very difficult. So it brings forwad another design method of digital filter which based on the Matlab software and Modelsim software. This paper introduces the design method of a high Q value band-pass IIR filter which meets the given standard -- the pass band is 45-55Hz, with attenuation of less than 3db; the stop band is 40-60Hz with attenuation greater than 80db. It deeply analyzes the design features and principles of the filter system and the key technical in the design. Then it describs the use of Matlab in design and simulation of the bandpass filte design. In the end, the procedure was simulated on Modelsim. Simulation results of Modelsim and Matlab compared to make proof of the accuracy of the design. It is proved that the design can be accurate at the sixth decimal place, stable error is within one ten thousandth; The design has good portability and widely practical application. In different applications, according to different performance requirements of order, speed and accuracy, etc, the IIR filter coefficients can change flexibly to make up of IIR filter of arbitrary order; In addition, VHDL procedure can also make certain optimizations, according to the different actual situation, to achieve greater speed or conservation of FPGA resources. Key words digital filter IIR Matlab VHDL Modelsim simulation 1

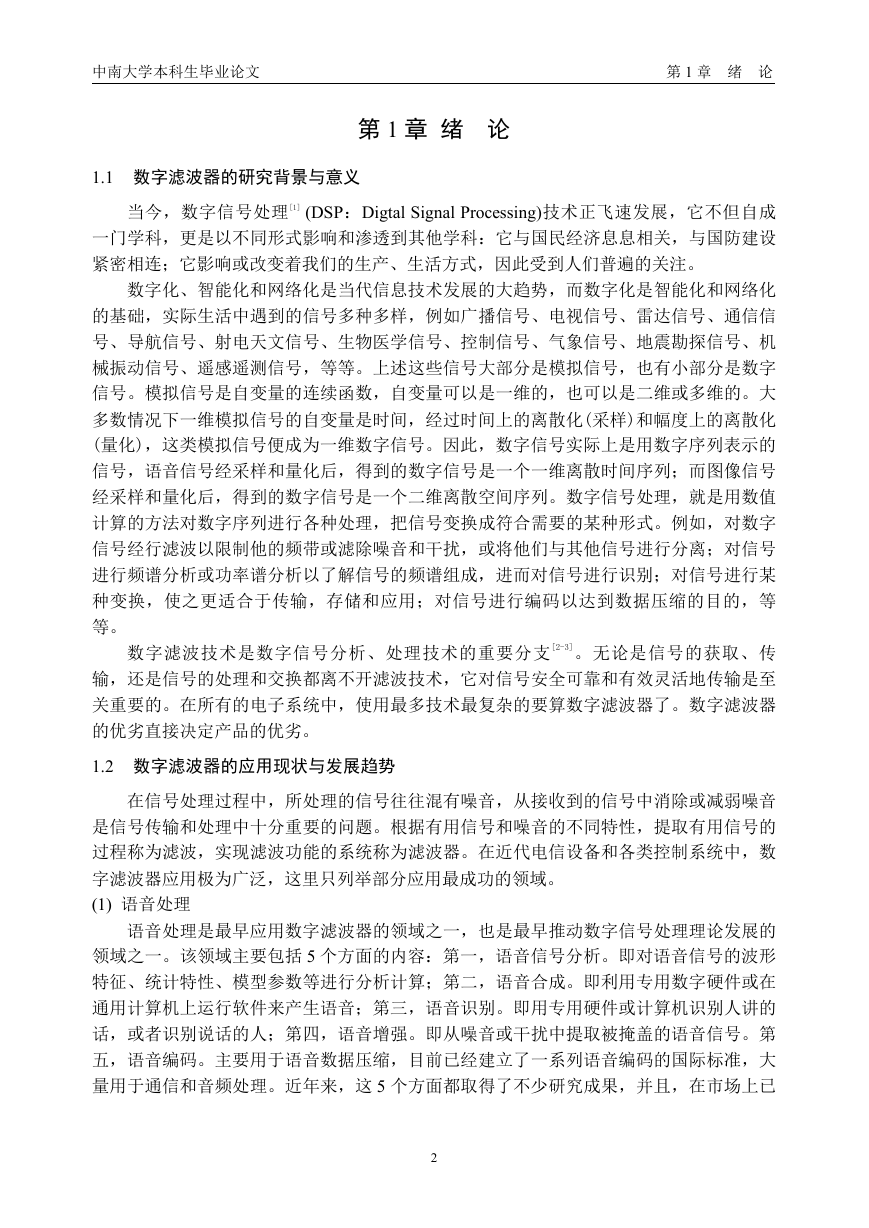

中南大学本科生毕业论文第 1 章绪论第 1 章绪论 1.1 数字滤波器的研究背景与意义当今，数字信号处理[1] (DSP：Digtal Signal Processing)技术正飞速发展，它不但自成一门学科，更是以不同形式影响和渗透到其他学科：它与国民经济息息相关，与国防建设紧密相连；它影响或改变着我们的生产、生活方式，因此受到人们普遍的关注。数字化、智能化和网络化是当代信息技术发展的大趋势，而数字化是智能化和网络化的基础，实际生活中遇到的信号多种多样，例如广播信号、电视信号、雷达信号、通信信号、导航信号、射电天文信号、生物医学信号、控制信号、气象信号、地震勘探信号、机械振动信号、遥感遥测信号，等等。上述这些信号大部分是模拟信号，也有小部分是数字信号。模拟信号是自变量的连续函数，自变量可以是一维的，也可以是二维或多维的。大多数情况下一维模拟信号的自变量是时间，经过时间上的离散化(采样)和幅度上的离散化 (量化)，这类模拟信号便成为一维数字信号。因此，数字信号实际上是用数字序列表示的信号，语音信号经采样和量化后，得到的数字信号是一个一维离散时间序列；而图像信号经采样和量化后，得到的数字信号是一个二维离散空间序列。数字信号处理，就是用数值计算的方法对数字序列进行各种处理，把信号变换成符合需要的某种形式。例如，对数字信号经行滤波以限制他的频带或滤除噪音和干扰，或将他们与其他信号进行分离；对信号进行频谱分析或功率谱分析以了解信号的频谱组成，进而对信号进行识别；对信号进行某种变换，使之更适合于传输，存储和应用；对信号进行编码以达到数据压缩的目的，等等。数字滤波技术是数字信号分析、处理技术的重要分支 [2-3]。无论是信号的获取、传输，还是信号的处理和交换都离不开滤波技术，它对信号安全可靠和有效灵活地传输是至关重要的。在所有的电子系统中，使用最多技术最复杂的要算数字滤波器了。数字滤波器的优劣直接决定产品的优劣。 1.2 数字滤波器的应用现状与发展趋势在信号处理过程中，所处理的信号往往混有噪音，从接收到的信号中消除或减弱噪音是信号传输和处理中十分重要的问题。根据有用信号和噪音的不同特性，提取有用信号的过程称为滤波，实现滤波功能的系统称为滤波器。在近代电信设备和各类控制系统中，数字滤波器应用极为广泛，这里只列举部分应用最成功的领域。 (1) 语音处理语音处理是最早应用数字滤波器的领域之一，也是最早推动数字信号处理理论发展的领域之一。该领域主要包括 5 个方面的内容：第一，语音信号分析。即对语音信号的波形特征、统计特性、模型参数等进行分析计算；第二，语音合成。即利用专用数字硬件或在通用计算机上运行软件来产生语音；第三，语音识别。即用专用硬件或计算机识别人讲的话，或者识别说话的人；第四，语音增强。即从噪音或干扰中提取被掩盖的语音信号。第五，语音编码。主要用于语音数据压缩，目前已经建立了一系列语音编码的国际标准，大量用于通信和音频处理。近年来，这 5 个方面都取得了不少研究成果，并且，在市场上已 2

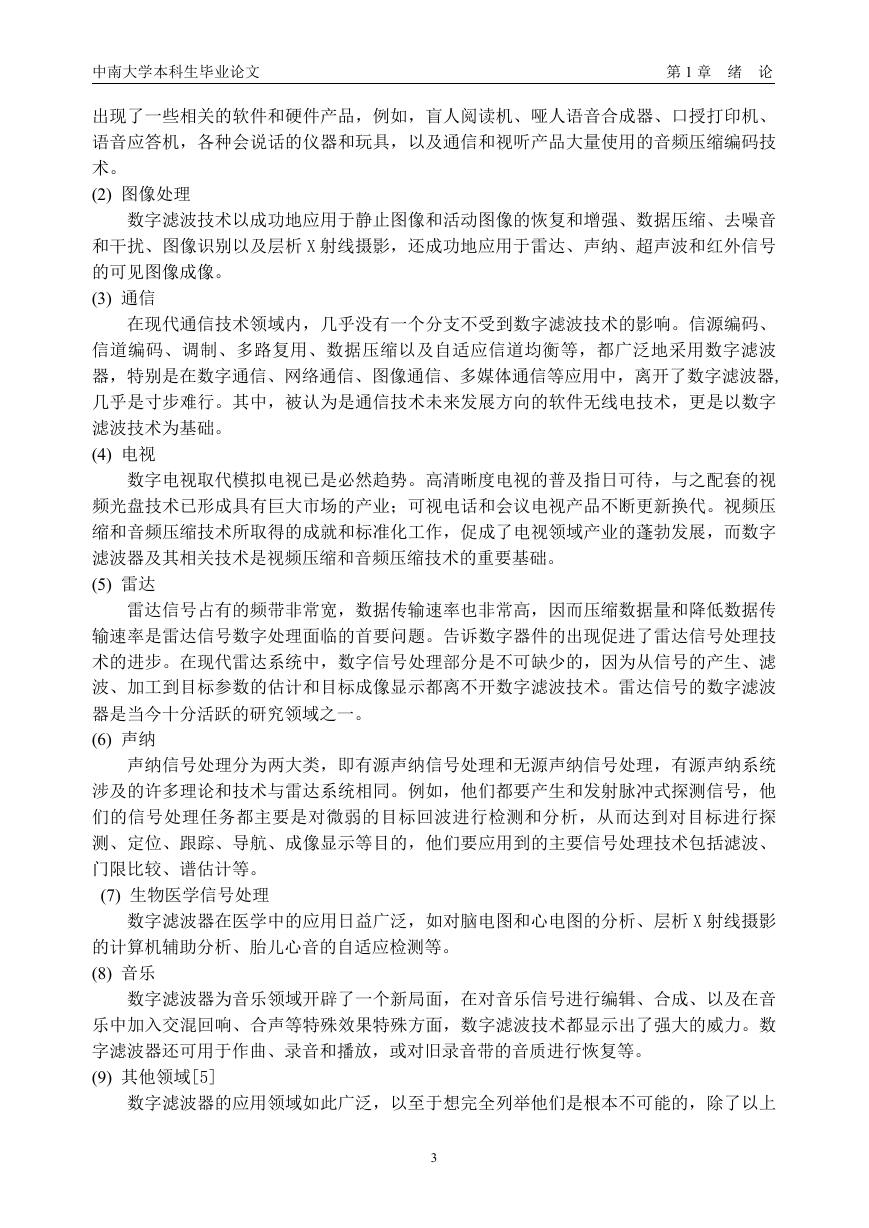

中南大学本科生毕业论文第 1 章绪论出现了一些相关的软件和硬件产品，例如，盲人阅读机、哑人语音合成器、口授打印机、语音应答机，各种会说话的仪器和玩具，以及通信和视听产品大量使用的音频压缩编码技术。 (2) 图像处理数字滤波技术以成功地应用于静止图像和活动图像的恢复和增强、数据压缩、去噪音和干扰、图像识别以及层析 X 射线摄影，还成功地应用于雷达、声纳、超声波和红外信号的可见图像成像。 (3) 通信在现代通信技术领域内，几乎没有一个分支不受到数字滤波技术的影响。信源编码、信道编码、调制、多路复用、数据压缩以及自适应信道均衡等，都广泛地采用数字滤波器，特别是在数字通信、网络通信、图像通信、多媒体通信等应用中，离开了数字滤波器, 几乎是寸步难行。其中，被认为是通信技术未来发展方向的软件无线电技术，更是以数字滤波技术为基础。 (4) 电视数字电视取代模拟电视已是必然趋势。高清晰度电视的普及指日可待，与之配套的视频光盘技术已形成具有巨大市场的产业；可视电话和会议电视产品不断更新换代。视频压缩和音频压缩技术所取得的成就和标准化工作，促成了电视领域产业的蓬勃发展，而数字滤波器及其相关技术是视频压缩和音频压缩技术的重要基础。 (5) 雷达雷达信号占有的频带非常宽，数据传输速率也非常高，因而压缩数据量和降低数据传输速率是雷达信号数字处理面临的首要问题。告诉数字器件的出现促进了雷达信号处理技术的进步。在现代雷达系统中，数字信号处理部分是不可缺少的，因为从信号的产生、滤波、加工到目标参数的估计和目标成像显示都离不开数字滤波技术。雷达信号的数字滤波器是当今十分活跃的研究领域之一。 (6) 声纳声纳信号处理分为两大类，即有源声纳信号处理和无源声纳信号处理，有源声纳系统涉及的许多理论和技术与雷达系统相同。例如，他们都要产生和发射脉冲式探测信号，他们的信号处理任务都主要是对微弱的目标回波进行检测和分析，从而达到对目标进行探测、定位、跟踪、导航、成像显示等目的，他们要应用到的主要信号处理技术包括滤波、门限比较、谱估计等。 (7) 生物医学信号处理数字滤波器在医学中的应用日益广泛，如对脑电图和心电图的分析、层析 X 射线摄影的计算机辅助分析、胎儿心音的自适应检测等。 (8) 音乐数字滤波器为音乐领域开辟了一个新局面，在对音乐信号进行编辑、合成、以及在音乐中加入交混回响、合声等特殊效果特殊方面，数字滤波技术都显示出了强大的威力。数字滤波器还可用于作曲、录音和播放，或对旧录音带的音质进行恢复等。 (9) 其他领域[5] 数字滤波器的应用领域如此广泛，以至于想完全列举他们是根本不可能的，除了以上 3

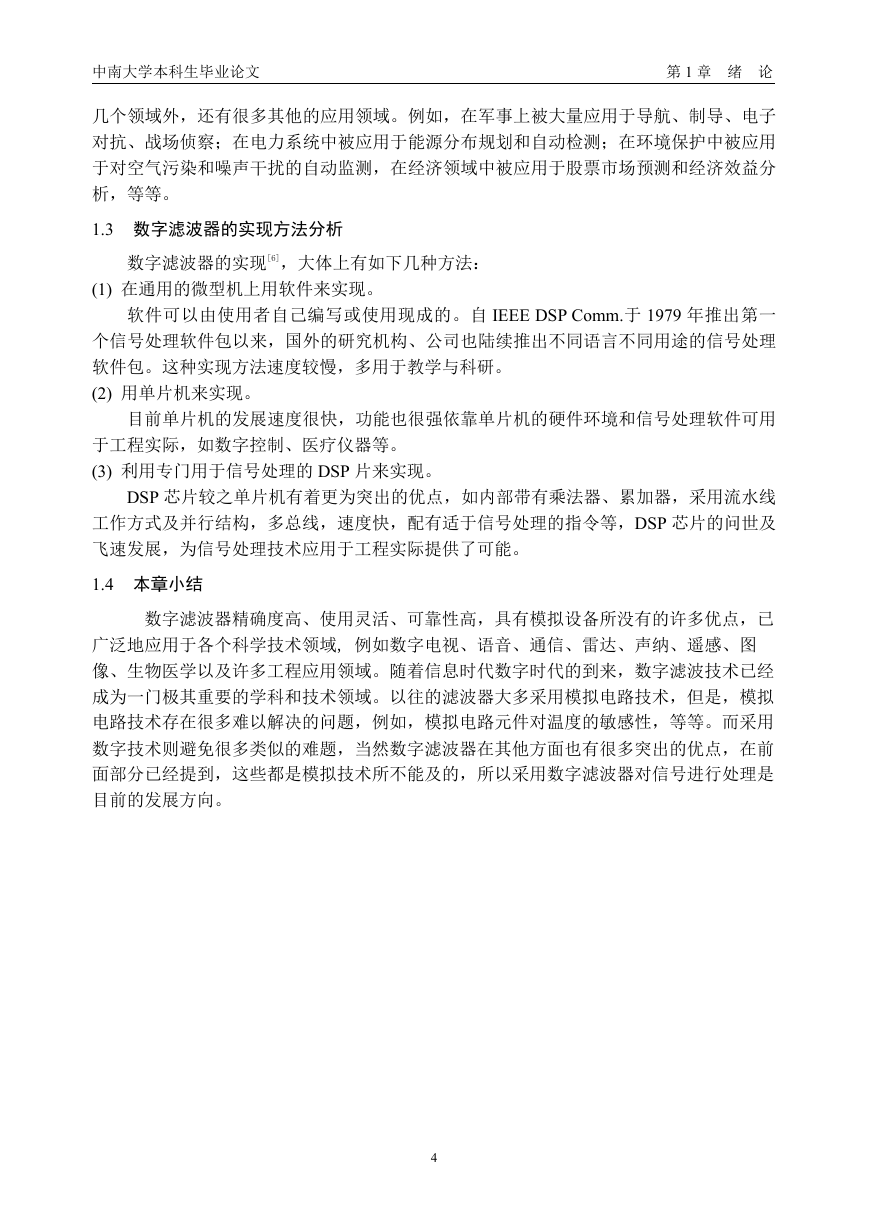

中南大学本科生毕业论文第 1 章绪论几个领域外，还有很多其他的应用领域。例如，在军事上被大量应用于导航、制导、电子对抗、战场侦察；在电力系统中被应用于能源分布规划和自动检测；在环境保护中被应用于对空气污染和噪声干扰的自动监测，在经济领域中被应用于股票市场预测和经济效益分析，等等。 1.3 数字滤波器的实现方法分析数字滤波器的实现[6]，大体上有如下几种方法： (1) 在通用的微型机上用软件来实现。软件可以由使用者自己编写或使用现成的。自 IEEE DSP Comm.于 1979 年推出第一个信号处理软件包以来，国外的研究机构、公司也陆续推出不同语言不同用途的信号处理软件包。这种实现方法速度较慢，多用于教学与科研。 (2) 用单片机来实现。目前单片机的发展速度很快，功能也很强依靠单片机的硬件环境和信号处理软件可用于工程实际，如数字控制、医疗仪器等。 (3) 利用专门用于信号处理的 DSP 片来实现。 DSP 芯片较之单片机有着更为突出的优点，如内部带有乘法器、累加器，采用流水线工作方式及并行结构，多总线，速度快，配有适于信号处理的指令等，DSP 芯片的问世及飞速发展，为信号处理技术应用于工程实际提供了可能。 1.4 本章小结数字滤波器精确度高、使用灵活、可靠性高，具有模拟设备所没有的许多优点，已广泛地应用于各个科学技术领域, 例如数字电视、语音、通信、雷达、声纳、遥感、图像、生物医学以及许多工程应用领域。随着信息时代数字时代的到来，数字滤波技术已经成为一门极其重要的学科和技术领域。以往的滤波器大多采用模拟电路技术，但是，模拟电路技术存在很多难以解决的问题，例如，模拟电路元件对温度的敏感性，等等。而采用数字技术则避免很多类似的难题，当然数字滤波器在其他方面也有很多突出的优点，在前面部分已经提到，这些都是模拟技术所不能及的，所以采用数字滤波器对信号进行处理是目前的发展方向。 4

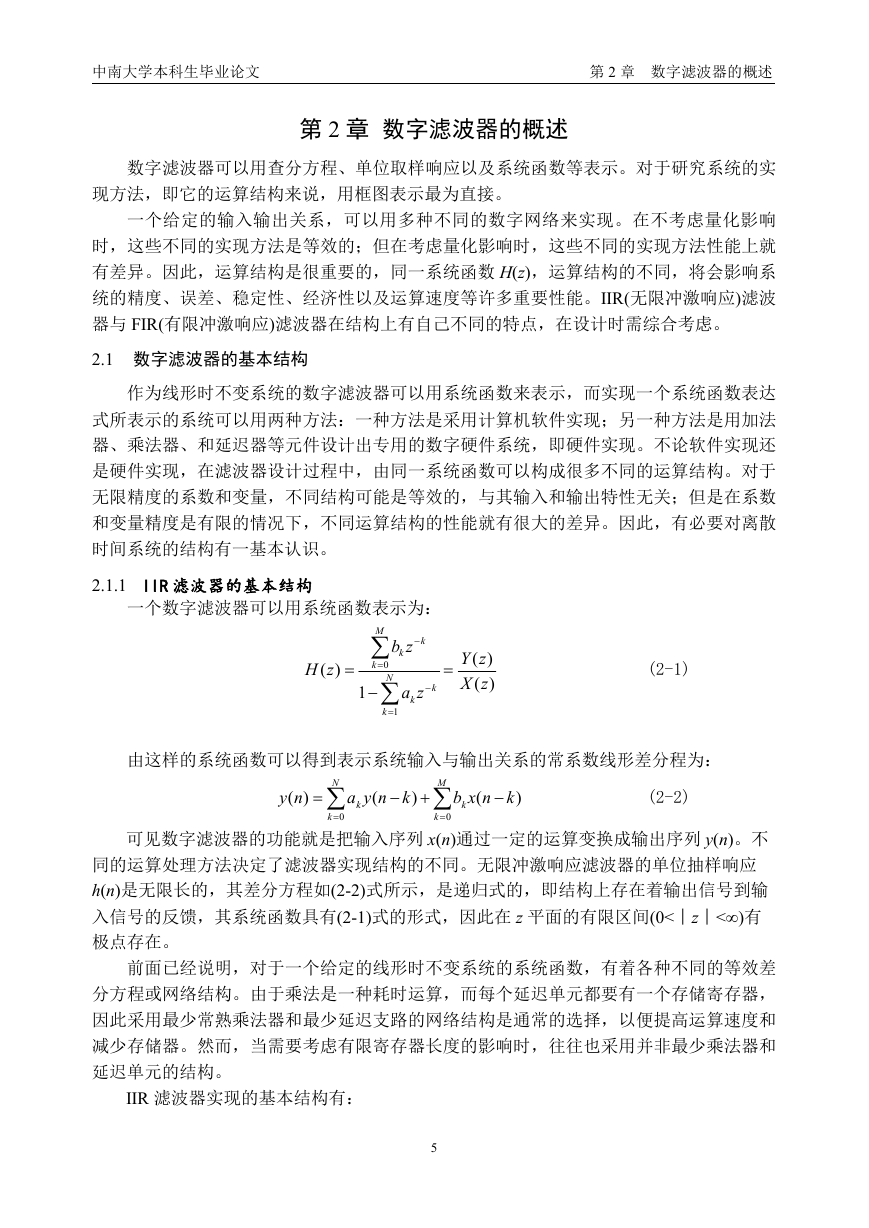

中南大学本科生毕业论文第 2 章数字滤波器的概述第 2 章数字滤波器的概述数字滤波器可以用查分方程、单位取样响应以及系统函数等表示。对于研究系统的实现方法，即它的运算结构来说，用框图表示最为直接。一个给定的输入输出关系，可以用多种不同的数字网络来实现。在不考虑量化影响时，这些不同的实现方法是等效的；但在考虑量化影响时，这些不同的实现方法性能上就有差异。因此，运算结构是很重要的，同一系统函数 H(z)，运算结构的不同，将会影响系统的精度、误差、稳定性、经济性以及运算速度等许多重要性能。IIR(无限冲激响应)滤波器与 FIR(有限冲激响应)滤波器在结构上有自己不同的特点，在设计时需综合考虑。 2.1 数字滤波器的基本结构作为线形时不变系统的数字滤波器可以用系统函数来表示，而实现一个系统函数表达式所表示的系统可以用两种方法：一种方法是采用计算机软件实现；另一种方法是用加法器、乘法器、和延迟器等元件设计出专用的数字硬件系统，即硬件实现。不论软件实现还是硬件实现，在滤波器设计过程中，由同一系统函数可以构成很多不同的运算结构。对于无限精度的系数和变量，不同结构可能是等效的，与其输入和输出特性无关；但是在系数和变量精度是有限的情况下，不同运算结构的性能就有很大的差异。因此，有必要对离散时间系统的结构有一基本认识。 2.1.1 IIR 滤波器的基本结构一个数字滤波器可以用系统函数表示为： ( ) H z  1 M    0 N k  k 1   k b z k  k a z k  ( ) Y z ( ) X z (2-1) 由这样的系统函数可以得到表示系统输入与输出关系的常系数线形差分程为： ( ) y n  N  k  0 a y n k  k ( )  M  k  0 b x n k  k ( ) (2-2) 可见数字滤波器的功能就是把输入序列 x(n)通过一定的运算变换成输出序列 y(n)。不同的运算处理方法决定了滤波器实现结构的不同。无限冲激响应滤波器的单位抽样响应 h(n)是无限长的，其差分方程如(2-2)式所示，是递归式的，即结构上存在着输出信号到输入信号的反馈，其系统函数具有(2-1)式的形式，因此在 z 平面的有限区间(0<︱z︱<∞)有极点存在。前面已经说明，对于一个给定的线形时不变系统的系统函数，有着各种不同的等效差分方程或网络结构。由于乘法是一种耗时运算，而每个延迟单元都要有一个存储寄存器，因此采用最少常熟乘法器和最少延迟支路的网络结构是通常的选择，以便提高运算速度和减少存储器。然而，当需要考虑有限寄存器长度的影响时，往往也采用并非最少乘法器和延迟单元的结构。 IIR 滤波器实现的基本结构有： 5

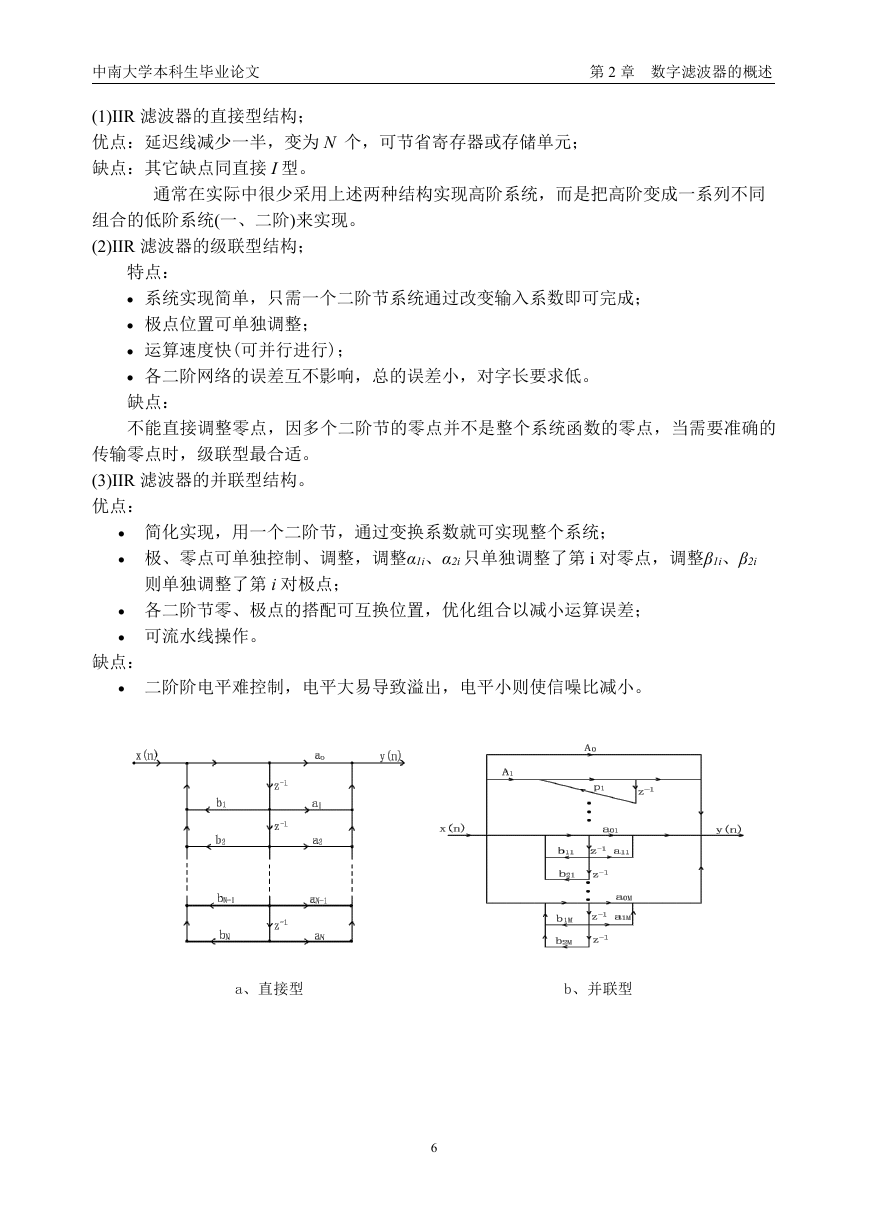

中南大学本科生毕业论文第 2 章数字滤波器的概述 (1)IIR 滤波器的直接型结构；优点：延迟线减少一半，变为 N 个，可节省寄存器或存储单元；缺点：其它缺点同直接 I 型。通常在实际中很少采用上述两种结构实现高阶系统，而是把高阶变成一系列不同组合的低阶系统(一、二阶)来实现。 (2)IIR 滤波器的级联型结构；特点：  系统实现简单，只需一个二阶节系统通过改变输入系数即可完成；  极点位置可单独调整；  运算速度快(可并行进行)；  各二阶网络的误差互不影响，总的误差小，对字长要求低。缺点：不能直接调整零点，因多个二阶节的零点并不是整个系统函数的零点，当需要准确的传输零点时，级联型最合适。 (3)IIR 滤波器的并联型结构。优点：  简化实现，用一个二阶节，通过变换系数就可实现整个系统；  极、零点可单独控制、调整，调整α1i、α2i 只单独调整了第 i 对零点，调整β1i、β2i 则单独调整了第 i 对极点；  各二阶节零、极点的搭配可互换位置，优化组合以减小运算误差；  可流水线操作。缺点：  二阶阶电平难控制，电平大易导致溢出，电平小则使信噪比减小。 a、直接型 b、并联型 6
