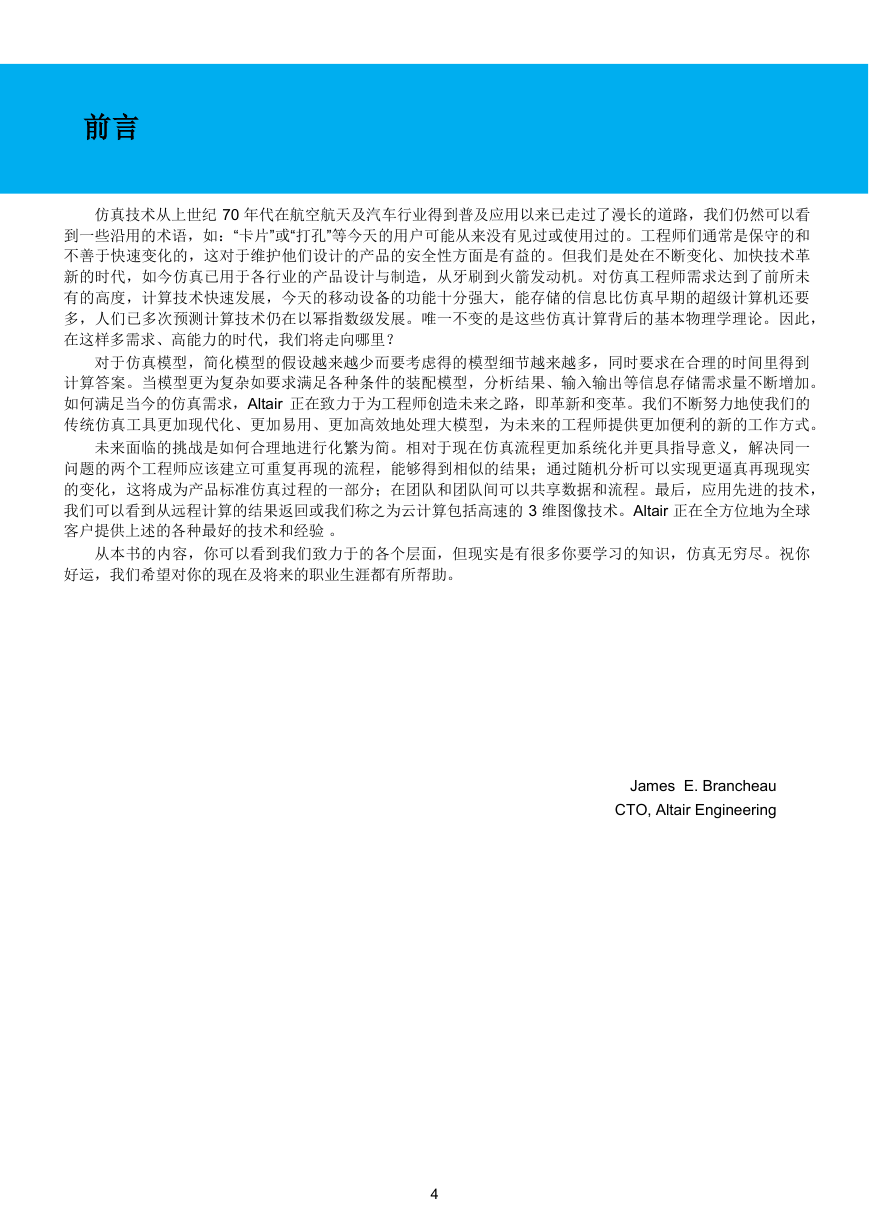

前言
仿真技术从上世纪 70 年代在航空航天及汽车行业得到普及应用以来已走过了漫长的道路,我们仍然可以看
到一些沿用的术语,如:“卡片”或“打孔”等今天的用户可能从来没有见过或使用过的。工程师们通常是保守的和
不善于快速变化的,这对于维护他们设计的产品的安全性方面是有益的。但我们是处在不断变化、加快技术革
新的时代,如今仿真已用于各行业的产品设计与制造,从牙刷到火箭发动机。对仿真工程师需求达到了前所未
有的高度,计算技术快速发展,今天的移动设备的功能十分强大,能存储的信息比仿真早期的超级计算机还要
多,人们已多次预测计算技术仍在以幂指数级发展。唯一不变的是这些仿真计算背后的基本物理学理论。因此,
在这样多需求、高能力的时代,我们将走向哪里?
对于仿真模型,简化模型的假设越来越少而要考虑得的模型细节越来越多,同时要求在合理的时间里得到
计算答案。当模型更为复杂如要求满足各种条件的装配模型,分析结果、输入输出等信息存储需求量不断增加。
如何满足当今的仿真需求,Altair 正在致力于为工程师创造未来之路,即革新和变革。我们不断努力地使我们的
传统仿真工具更加现代化、更加易用、更加高效地处理大模型,为未来的工程师提供更加便利的新的工作方式。
未来面临的挑战是如何合理地进行化繁为简。相对于现在仿真流程更加系统化并更具指导意义,解决同一
问题的两个工程师应该建立可重复再现的流程,能够得到相似的结果;通过随机分析可以实现更逼真再现现实
的变化,这将成为产品标准仿真过程的一部分;在团队和团队间可以共享数据和流程。最后,应用先进的技术,
我们可以看到从远程计算的结果返回或我们称之为云计算包括高速的 3 维图像技术。Altair 正在全方位地为全球
客户提供上述的各种最好的技术和经验 。
从本书的内容,你可以看到我们致力于的各个层面,但现实是有很多你要学习的知识,仿真无穷尽。祝你
好运,我们希望对你的现在及将来的职业生涯都有所帮助。
James E. Brancheau
CTO, Altair Engineering
4

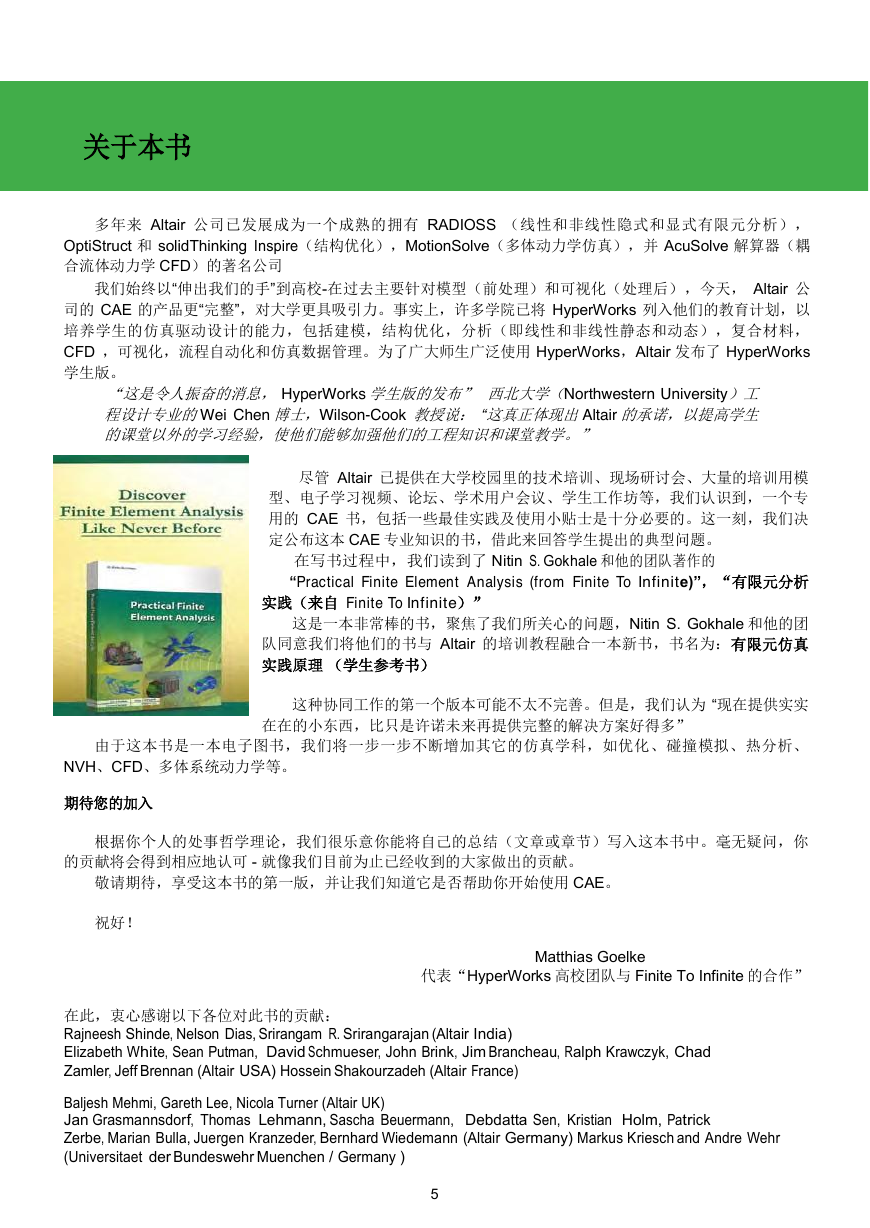

关于本书
多年来 Altair 公司已发展成为一个成熟的拥有 RADIOSS (线性和非线性隐式和显式有限元分析),
OptiStruct 和 solidThinking Inspire(结构优化),MotionSolve(多体动力学仿真),并 AcuSolve 解算器(耦
合流体动力学 CFD)的著名公司
我们始终以“伸出我们的手”到高校-在过去主要针对模型(前处理)和可视化(处理后),今天, Altair 公
司的 CAE 的产品更“完整”,对大学更具吸引力。事实上,许多学院已将 HyperWorks 列入他们的教育计划,以
培养学生的仿真驱动设计的能力,包括建模,结构优化,分析(即线性和非线性静态和动态),复合材料,
CFD ,可视化,流程自动化和仿真数据管理。为了广大师生广泛使用 HyperWorks,Altair 发布了 HyperWorks
学生版。
“这是令人振奋的消息, HyperWorks 学生版的发布” 西北大学(Northwestern University)工
程设计专业的Wei Chen 博士,Wilson-Cook 教授说: “这真正体现出Altair 的承诺,以提高学生
的课堂以外的学习经验,使他们能够加强他们的工程知识和课堂教学。”
尽管 Altair 已提供在大学校园里的技术培训、现场研讨会、大量的培训用模
型、电子学习视频、论坛、学术用户会议、学生工作坊等,我们认识到,一个专
用的 CAE 书,包括一些最佳实践及使用小贴士是十分必要的。这一刻,我们决
定公布这本 CAE 专业知识的书,借此来回答学生提出的典型问题。
在写书过程中,我们读到了 Nitin S. Gokhale 和他的团队著作的
“Practical Finite Element Analysis (from Finite To Infinite)”,“有限元分析
实践(来自 Finite To Infinite)”
这是一本非常棒的书,聚焦了我们所关心的问题,Nitin S. Gokhale 和他的团
队同意我们将他们的书与 Altair 的培训教程融合一本新书,书名为:有限元仿真
实践原理 (学生参考书)
这种协同工作的第一个版本可能不太不完善。但是,我们认为 “现在提供实实
在在的小东西,比只是许诺未来再提供完整的解决方案好得多”
由于这本书是一本电子图书,我们将一步一步不断增加其它的仿真学科,如优化、碰撞模拟、热分析、
NVH、CFD、多体系统动力学等。
期待您的加入
根据你个人的处事哲学理论,我们很乐意你能将自己的总结(文章或章节)写入这本书中。毫无疑问,你
的贡献将会得到相应地认可 - 就像我们目前为止已经收到的大家做出的贡献。
敬请期待,享受这本书的第一版,并让我们知道它是否帮助你开始使用 CAE。
祝好!
代表“HyperWorks 高校团队与 Finite To Infinite 的合作”
Matthias Goelke
在此,衷心感谢以下各位对此书的贡献:
Rajneesh Shinde, Nelson Dias, Srirangam R. Srirangarajan (Altair India)
Elizabeth White, Sean Putman, David Schmueser, John Brink, Jim Brancheau, Ralph Krawczyk, Chad
Zamler, Jeff Brennan (Altair USA) Hossein Shakourzadeh (Altair France)
Baljesh Mehmi, Gareth Lee, Nicola Turner (Altair UK)
Jan Grasmannsdorf, Thomas Lehmann, Sascha Beuermann, Debdatta Sen, Kristian Holm, Patrick
Zerbe, Marian Bulla, Juergen Kranzeder, Bernhard Wiedemann (Altair Germany) Markus Kriesch and Andre Wehr
(Universitaet der Bundeswehr Muenchen / Germany )
5
I 有限元分析介绍
这 一 章 的 一 部 分 材 料 来 自 " Practical Finite Element Analysis" 一 书 , 另 外 部 分 是
由 Matthias Goelke和Jan Grasmannsdorf增加的。
1.1 本书的对象?
问题:
这本书主要目的是为有限元分析 (FEA)的初学者及HyperWorks的初始用户提供基本的有限元信息。
了解一个新的CAE系统,如HyperWorks, 与学习其他技能如一门新的语言一样,刚开始会提出类似如下一些
从那里开始?
什么规则最重要?
从那里学?
什么时候学?
那么,你如何熟悉FEA,继而成为一名熟练的HyperWorks的用户?
虽说活到老学到老,但我们都会面临一个重要的挑战:无论何时何地,我们总是缺少时间。因为我们接受
的教育要永不停顿地加大生活和工作的步伐。
因此,学新的技术当然是越快越易学越好。否则我们永远不会走出第一步。
为了支持你付出的努力,让你更多地了解有限元法和HyperWorks技术,除了这本书以外,我们还提供:
一组扩展的电子学习材料,包括免费网络研讨会和视频(比如:HyperWorks Starter Kit Video Series)
一套完整的教程和使用手册(比如:HyperMesh Basic, OptiStruct Basic, HyperWorks Starter Manual
- 一种对初学者最佳实践指南,等等)
在贵校或 Altair 的技术讲座
最佳实践的技巧和窍门
学术用户会议
学术博客(我们的 HyperWorks 知识库解决学生、老师和研究人员的特别的问题)
技术支持论坛
高校新闻速递
联系人(如果你遇到困难)
我们有信心这些“基础设施”将帮助你加快掌握有限元及HyperWorks技术。
1.2 CAE 驱动设计流程
这几年“CAE驱动设计流程”在大多数行业具有显著的吸引力,例如在航空航天、汽车、生物医药、消费品、
国防、能源、电子、重工业及船舶工业。CAE被广泛接受的主要原因是因为仿真已被证明可以帮助:
新的创意设计
质量更优的产品,即提升材料使用率(更少材料=更轻设计)
更快的设计,即通过 减少试错缩短开发周期、减少样机数量
换言之,仿真节省了时间,降低了成本,本质上增强公司的竞争力及其市场地位。
6

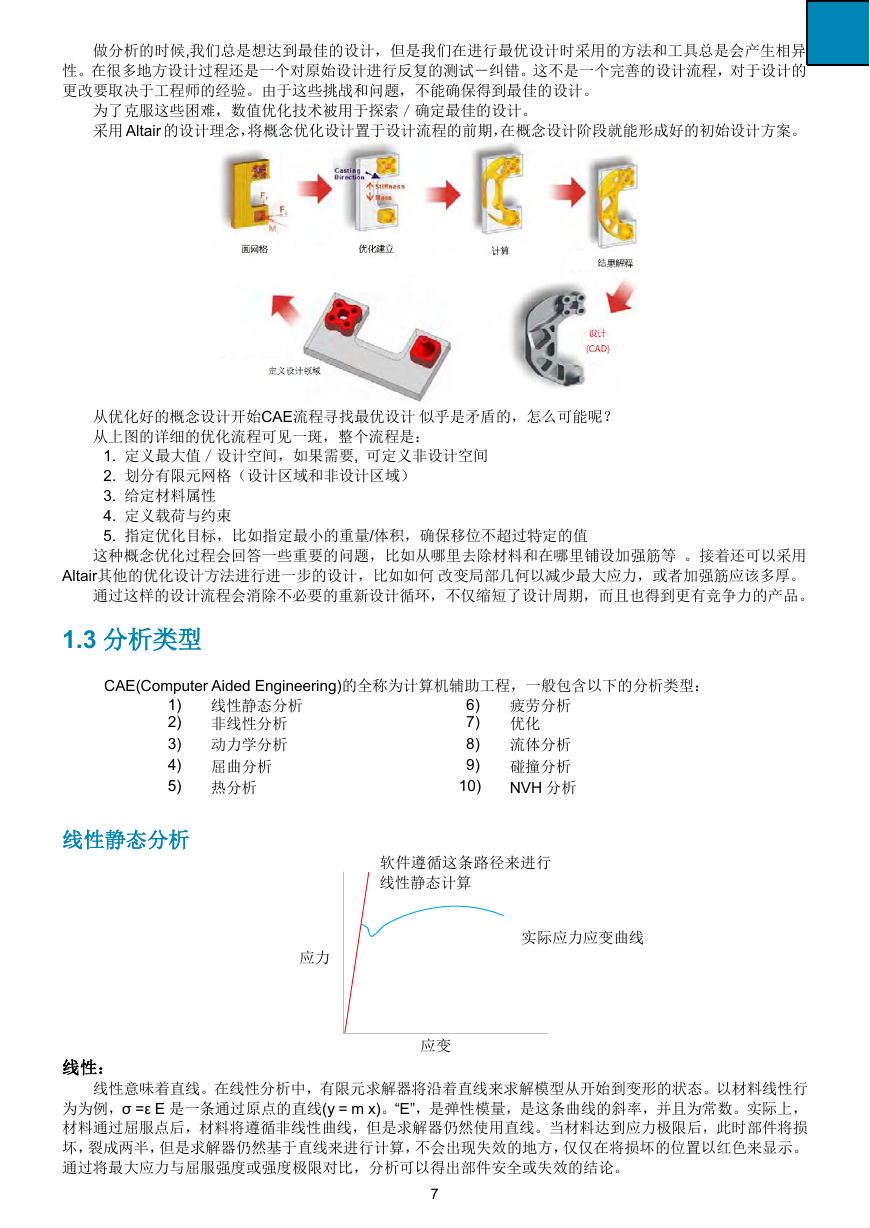

做分析的时候,我们总是想达到最佳的设计,但是我们在进行最优设计时采用的方法和工具总是会产生相异
性。在很多地方设计过程还是一个对原始设计进行反复的测试-纠错。这不是一个完善的设计流程,对于设计的
更改要取决于工程师的经验。由于这些挑战和问题,不能确保得到最佳的设计。
为了克服这些困难,数值优化技术被用于探索/确定最佳的设计。
采用 Altair 的设计理念,将概念优化设计置于设计流程的前期,在概念设计阶段就能形成好的初始设计方案。
从优化好的概念设计开始CAE流程寻找最优设计 似乎是矛盾的,怎么可能呢?
从上图的详细的优化流程可见一斑,整个流程是:
1. 定义最大值/设计空间,如果需要, 可定义非设计空间
2. 划分有限元网格(设计区域和非设计区域)
3. 给定材料属性
4. 定义载荷与约束
5. 指定优化目标,比如指定最小的重量/体积,确保移位不超过特定的值
这种概念优化过程会回答一些重要的问题,比如从哪里去除材料和在哪里铺设加强筋等 。接着还可以采用
Altair其他的优化设计方法进行进一步的设计,比如如何 改变局部几何以减少最大应力,或者加强筋应该多厚。
通过这样的设计流程会消除不必要的重新设计循环,不仅缩短了设计周期,而且也得到更有竞争力的产品。
1.3 分析类型
CAE(Computer Aided Engineering)的全称为计算机辅助工程,一般包含以下的分析类型:
1) 线性静态分析
2) 非线性分析
3) 动力学分析
4) 屈曲分析
5) 热分析
6) 疲劳分析
7) 优化
8) 流体分析
9) 碰撞分析
10)
NVH 分析
线性静态分析
线性:
软件遵循这条路径来进行
线性静态计算
实际应力应变曲线
应力
应变
线性意味着直线。在线性分析中,有限元求解器将沿着直线来求解模型从开始到变形的状态。以材料线性行
为为例,σ =ε E 是一条通过原点的直线(y = m x)。“E”,是弹性模量,是这条曲线的斜率,并且为常数。实际上,
材料通过屈服点后,材料将遵循非线性曲线,但是求解器仍然使用直线。当材料达到应力极限后,此时部件将损
坏,裂成两半,但是求解器仍然基于直线来进行计算,不会出现失效的地方,仅仅在将损坏的位置以红色来显示。
通过将最大应力与屈服强度或强度极限对比,分析可以得出部件安全或失效的结论。
7
