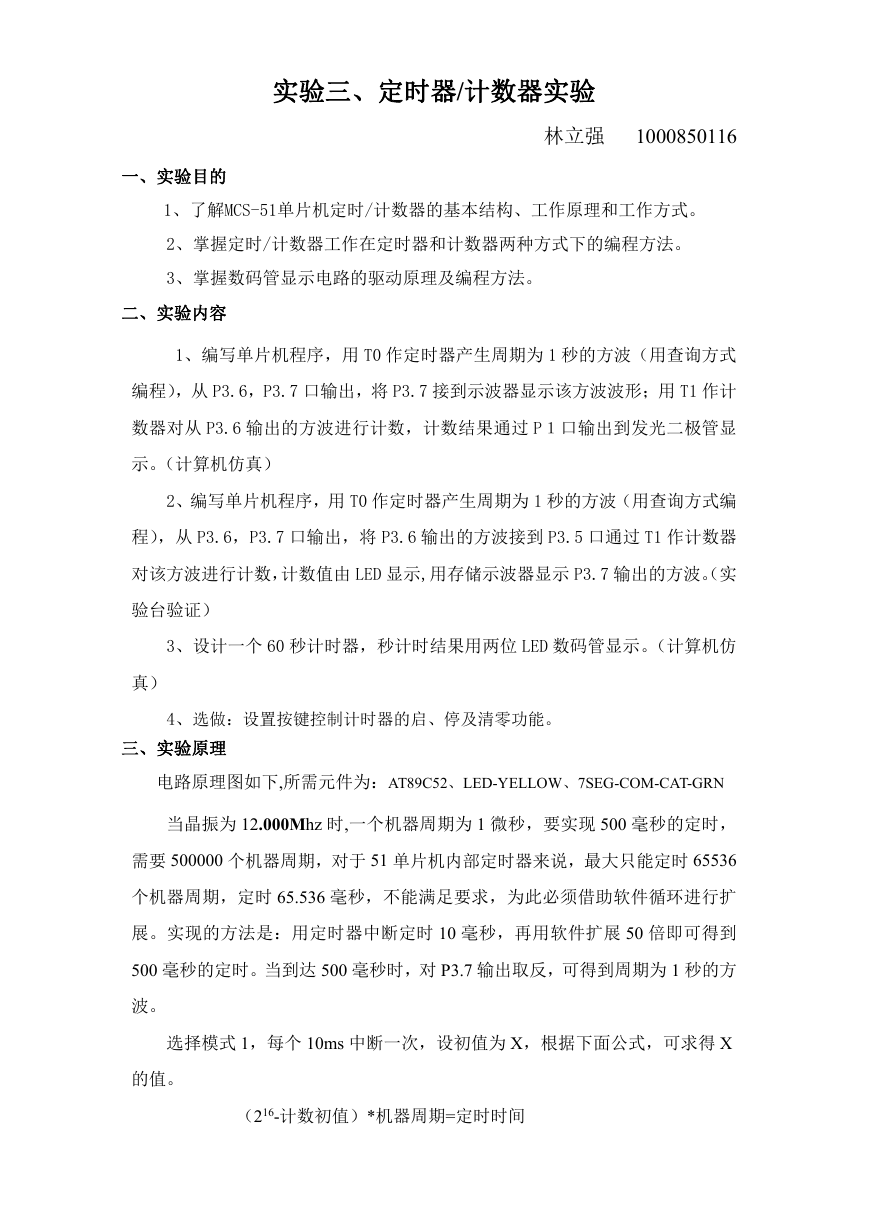

实验三、定时器/计数器实验 林立强 1000850116 一、实验目的 1、了解MCS-51单片机定时/计数器的基本结构、工作原理和工作方式。 2、掌握定时/计数器工作在定时器和计数器两种方式下的编程方法。 3、掌握数码管显示电路的驱动原理及编程方法。 二、实验内容 1、编写单片机程序，用 T0 作定时器产生周期为 1 秒的方波（用查询方式 编程），从 P3.6，P3.7 口输出，将 P3.7 接到示波器显示该方波波形；用 T1 作计 数器对从 P3.6 输出的方波进行计数，计数结果通过 P１口输出到发光二极管显 示。（计算机仿真） 2、编写单片机程序，用 T0 作定时器产生周期为 1 秒的方波（用查询方式编 程），从 P3.6，P3.7 口输出，将 P3.6 输出的方波接到 P3.5 口通过 T1 作计数器 对该方波进行计数，计数值由 LED 显示,用存储示波器显示 P3.7 输出的方波。（实 验台验证） 3、设计一个 60 秒计时器，秒计时结果用两位 LED 数码管显示。（计算机仿 真） 4、选做：设置按键控制计时器的启、停及清零功能。 三、实验原理 电路原理图如下,所需元件为：AT89C52、LED-YELLOW、7SEG-COM-CAT-GRN 当晶振为 12.000Mhz 时,一个机器周期为 1 微秒，要实现 500 毫秒的定时， 需要 500000 个机器周期，对于 51 单片机内部定时器来说，最大只能定时 65536 个机器周期，定时 65.536 毫秒，不能满足要求，为此必须借助软件循环进行扩 展。实现的方法是：用定时器中断定时 10 毫秒，再用软件扩展 50 倍即可得到 500 毫秒的定时。当到达 500 毫秒时，对 P3.7 输出取反，可得到周期为 1 秒的方 波。 选择模式 1，每个 10ms 中断一次，设初值为 X，根据下面公式，可求得 X 的值。 （216-计数初值）*机器周期=定时时间 

16 2(  X )  12 1184 .22 6  10  10  10  3 有关定时计数器的特殊功能寄存器，请参考课本。 选择模式 1，每个 10ms 中断一次，设初值为 X，根据下面公式，可求得 X 的值。 （216-计数初值）*机器周期=定时时间 16 2(  X )  12 000.12  6 10  10  10  3 有关定时计数器的特殊功能寄存器，请参考课本。 秒计时器的显示器件为七段 LED 共阴数码管，电路如图所示： 七段LED共阴数码管的段码表如表： 数字 段码 0 1 2 3 4 5 6 7 8 9 3FH 06H 5BH 4FH 66H 6DH 7DH 07H 7FH 6FH 四、实验步骤： 1、用 KEIL 软件编写、汇编、调试给定内容的有关程序，并生成 HEX 文件； 2、用 Proteus 对单片机硬件电路图进行仿真； 3、下载到单片机实验板上验证有关程序。 五、实验接线 1、从 J2 插座将单片机芯片的 P3.7 引出接示波器的信号输入端，示波器的 接地端接 POW 插针的 GND（注意不要接到 5V），或者将 P3.7 引出接 J7 插座的 任意一个插针（用二极管显示方波）。 2、将单片机芯片的 P3.6 和 P3. 5 相连（J2 插座）， 

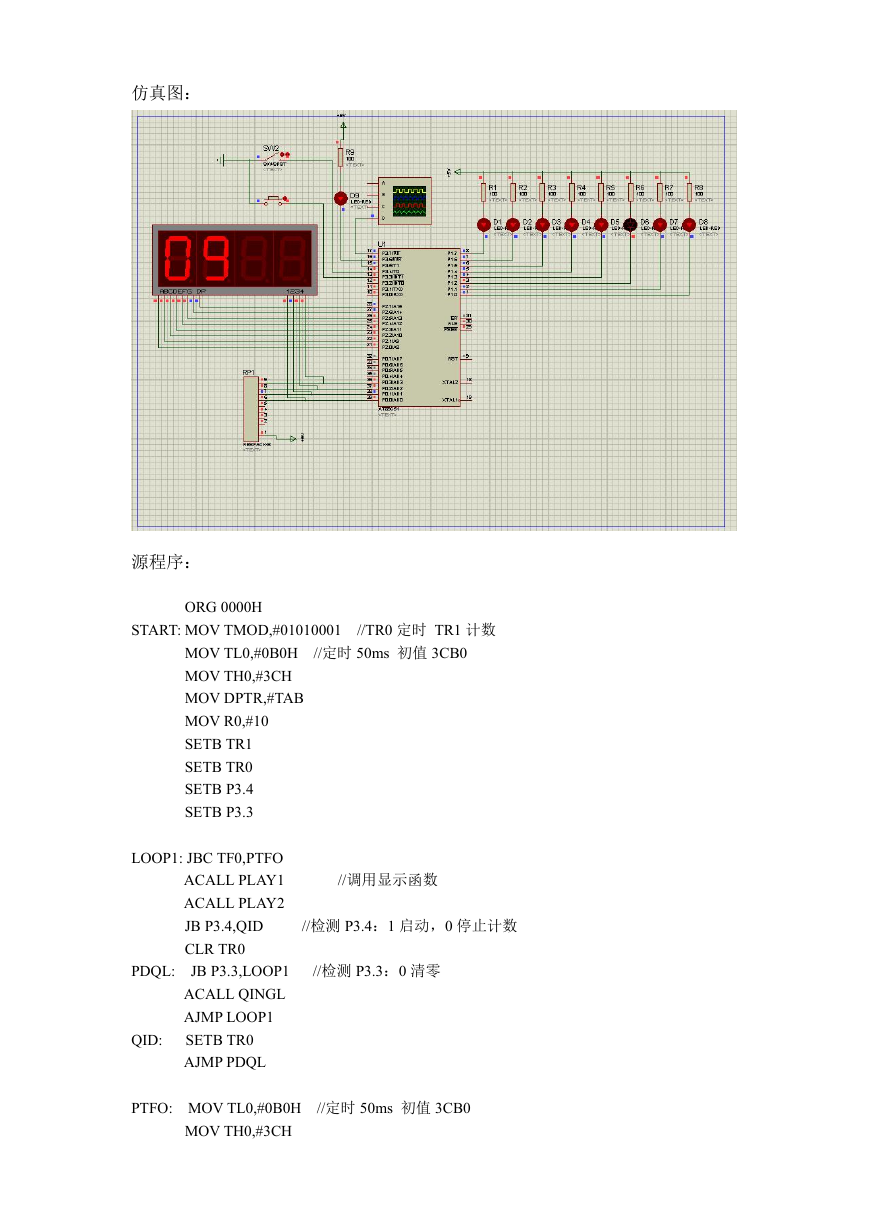

仿真图： 源程序： ORG 0000H START: MOV TMOD,#01010001 //TR0 定时 TR1 计数 MOV TL0,#0B0H //定时 50ms 初值 3CB0 MOV TH0,#3CH MOV DPTR,#TAB MOV R0,#10 SETB TR1 SETB TR0 SETB P3.4 SETB P3.3 //调用显示函数 //检测 P3.4：1 启动，0 停止计数 //检测 P3.3：0 清零 LOOP1: JBC TF0,PTFO ACALL PLAY1 ACALL PLAY2 JB P3.4,QID CLR TR0 JB P3.3,LOOP1 ACALL QINGL AJMP LOOP1 SETB TR0 AJMP PDQL PDQL: QID: PTFO: MOV TL0,#0B0H //定时 50ms 初值 3CB0 MOV TH0,#3CH 

//没到 10 次继续 //计数 10 次结束，R0 重新赋值 DJNZ R0,LOOP1 MOV R0,#10 CPL P3.7 CPL P3.6 AJMP LOOP1 PLAY1: ACALL READ //显示 1，点亮 P1 口的二极管 MOV P1,R7 RET PLAY2: ACALL READ //显示 2，数码管显示 ACALL TURN CLR A MOV P2,#00H //P2 输入前要清零，否则会显示乱码 MOV A,R6 MOVC A,@A+DPTR MOV P2,A SETB P0.1 CLR P0.0 //ACALL DELAY CLR A MOV P2,#00H //P2 输入前要清零，否则会显示乱码 MOV A,R5 MOVC A,@A+DPTR MOV P2,A SETB P0.0 CLR P0.1 //ACALL DELAY RET //1000 TURN: MOV A,R7 MOV B,#10 DIV AB MOV R6,A MOV R5,B RET READ: MOV A,TL1 //读取计数次数存于 R1 MOV R7,A CJNE A,#60,TC //计时六十秒 ACALL QINGL RET TC: QINGL: MOV TH1,#00H MOV TL1,#00H MOV R7,#00H //清零 //清零 CLR A //清零 //清零 

RET DELAY: MOV R1,#2 LOOP: MOV R2,#250 DJNZ R2,$ DJNZ R1,LOOP RET // 2uS // 2uS // 4uS // 4uS TAB: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH // 0 1 2 3 4 5 6 7 8 9 END
