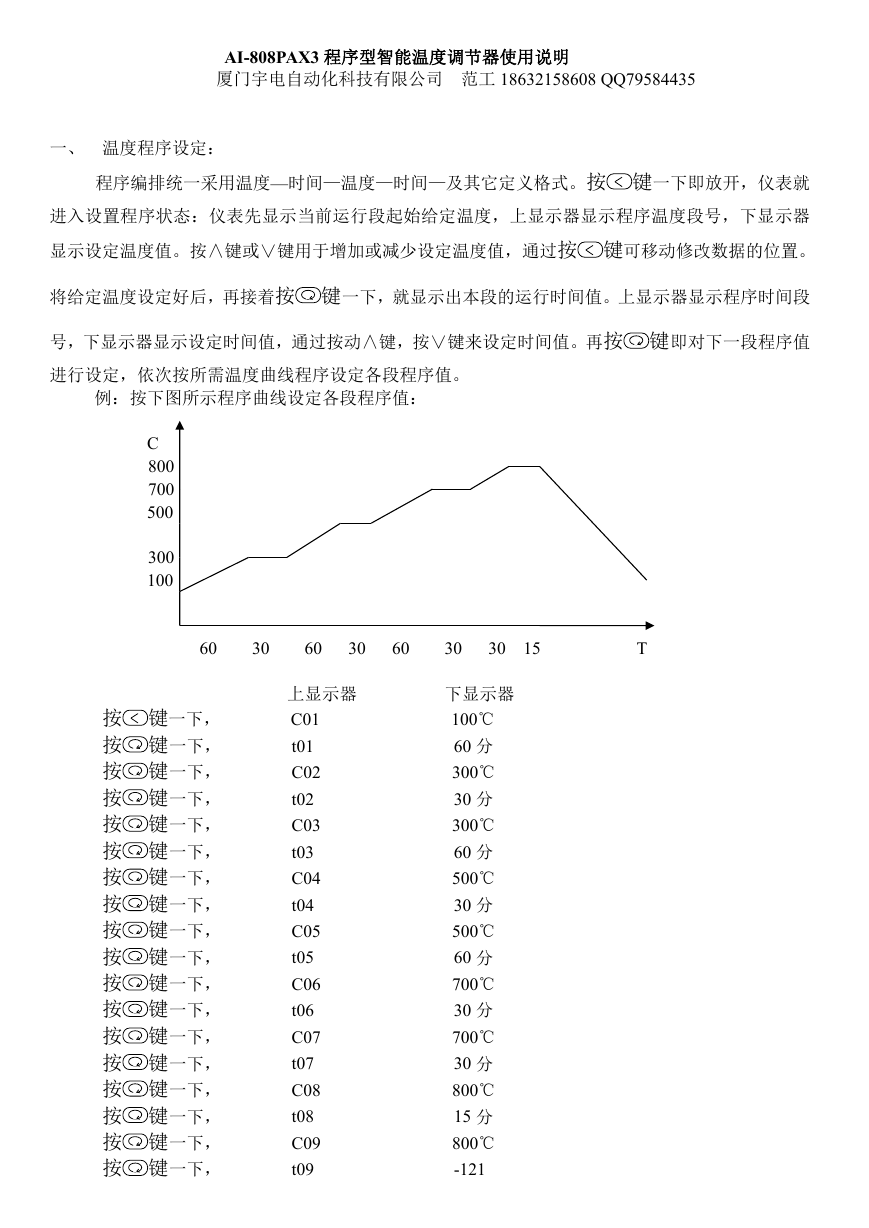

AI-808PAX3 程序型智能温度调节器使用说明 厦门宇电自动化科技有限公司 范工 18632158608 QQ79584435 一、 温度程序设定： 程序编排统一采用温度—时间—温度—时间—及其它定义格式。按 键一下即放开，仪表就 进入设置程序状态：仪表先显示当前运行段起始给定温度，上显示器显示程序温度段号，下显示器 显示设定温度值。按∧键或∨键用于增加或减少设定温度值，通过按 键可移动修改数据的位置。 将给定温度设定好后，再接着按 键一下，就显示出本段的运行时间值。上显示器显示程序时间段 号，下显示器显示设定时间值，通过按动∧键，按∨键来设定时间值。再按 键即对下一段程序值 进行设定，依次按所需温度曲线程序设定各段程序值。 例：按下图所示程序曲线设定各段程序值： C 800 700 500 300 100 60 30 60 30 60 30 30 15 T 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 按 键一下， 上显示器 C01 t01 C02 t02 C03 t03 C04 t04 C05 t05 C06 t06 C07 t07 C08 t08 C09 t09 下显示器 100℃ 60 分 300℃ 30 分 300℃ 60 分 500℃ 30 分 500℃ 60 分 700℃ 30 分 700℃ 30 分 800℃ 15 分 800℃ -121 

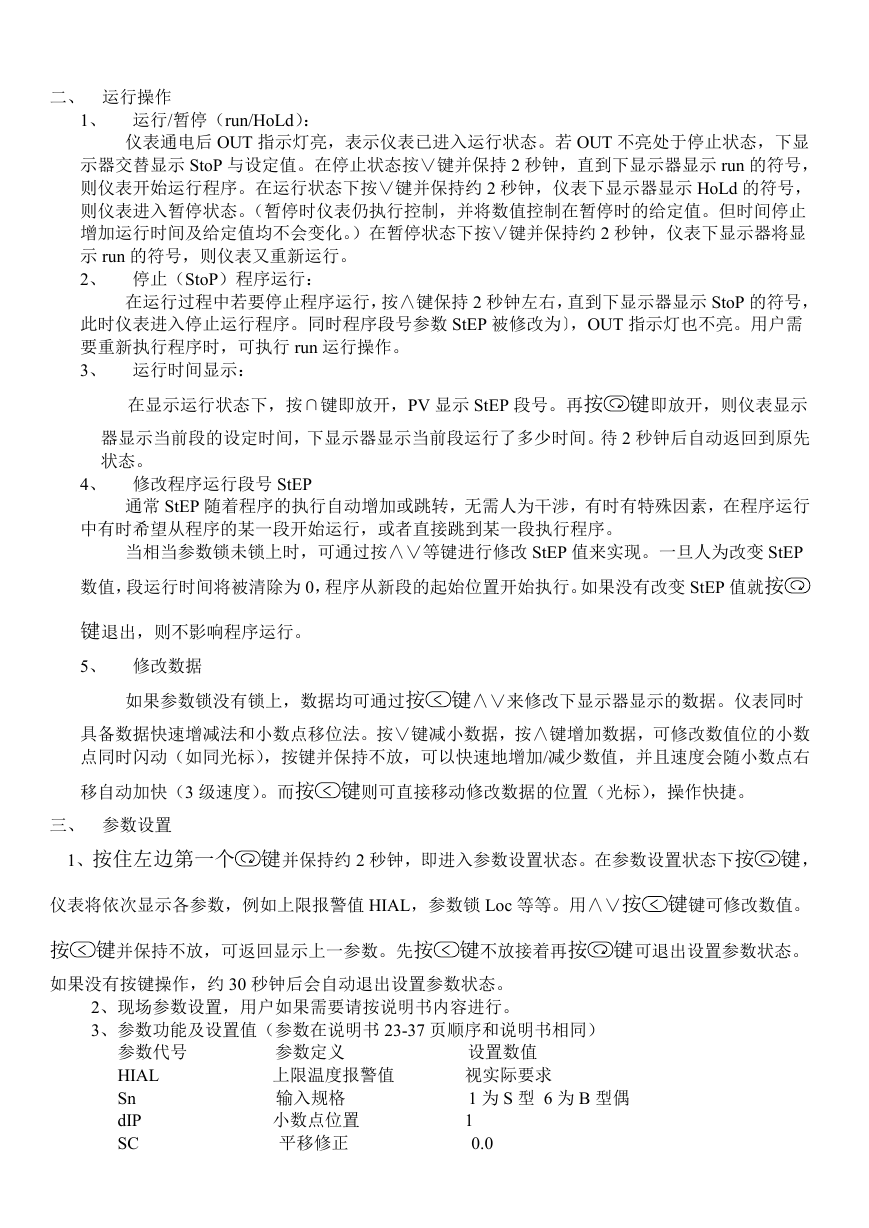

二、 运行操作 1、 运行/暂停（run/HoLd）： 仪表通电后 OUT 指示灯亮，表示仪表已进入运行状态。若 OUT 不亮处于停止状态，下显 示器交替显示 StoP 与设定值。在停止状态按∨键并保持 2 秒钟，直到下显示器显示 run 的符号， 则仪表开始运行程序。在运行状态下按∨键并保持约 2 秒钟，仪表下显示器显示 HoLd 的符号， 则仪表进入暂停状态。（暂停时仪表仍执行控制，并将数值控制在暂停时的给定值。但时间停止 增加运行时间及给定值均不会变化。）在暂停状态下按∨键并保持约 2 秒钟，仪表下显示器将显 示 run 的符号，则仪表又重新运行。 2、 停止（StoP）程序运行： 在运行过程中若要停止程序运行，按∧键保持 2 秒钟左右，直到下显示器显示 StoP 的符号， 此时仪表进入停止运行程序。同时程序段号参数 StEP 被修改为〕，OUT 指示灯也不亮。用户需 要重新执行程序时，可执行 run 运行操作。 3、 运行时间显示： 在显示运行状态下，按∩键即放开，PV 显示 StEP 段号。再按 键即放开，则仪表显示 器显示当前段的设定时间，下显示器显示当前段运行了多少时间。待 2 秒钟后自动返回到原先 状态。 4、 修改程序运行段号 StEP 通常 StEP 随着程序的执行自动增加或跳转，无需人为干涉，有时有特殊因素，在程序运行 中有时希望从程序的某一段开始运行，或者直接跳到某一段执行程序。 当相当参数锁未锁上时，可通过按∧∨等键进行修改 StEP 值来实现。一旦人为改变 StEP 数值，段运行时间将被清除为 0，程序从新段的起始位置开始执行。如果没有改变 StEP 值就按 键退出，则不影响程序运行。 5、 修改数据 如果参数锁没有锁上，数据均可通过按 键∧∨来修改下显示器显示的数据。仪表同时 具备数据快速增减法和小数点移位法。按∨键减小数据，按∧键增加数据，可修改数值位的小数 点同时闪动（如同光标），按键并保持不放，可以快速地增加/减少数值，并且速度会随小数点右 移自动加快（3 级速度）。而按 键则可直接移动修改数据的位置（光标），操作快捷。 三、 参数设置 1、按住左边第一个 键并保持约 2 秒钟，即进入参数设置状态。在参数设置状态下按 键， 仪表将依次显示各参数，例如上限报警值 HIAL，参数锁 Loc 等等。用∧∨按 键键可修改数值。 按 键并保持不放，可返回显示上一参数。先按 键不放接着再按 键可退出设置参数状态。 如果没有按键操作，约 30 秒钟后会自动退出设置参数状态。 2、现场参数设置，用户如果需要请按说明书内容进行。 3、参数功能及设置值（参数在说明书 23-37 页顺序和说明书相同） 参数代号 HIAL Sn dIP SC 参数定义 上限温度报警值 输入规格 小数点位置 平移修正 设置数值 视实际要求 1 为 S 型 6 为 B 型偶 1 0.0 

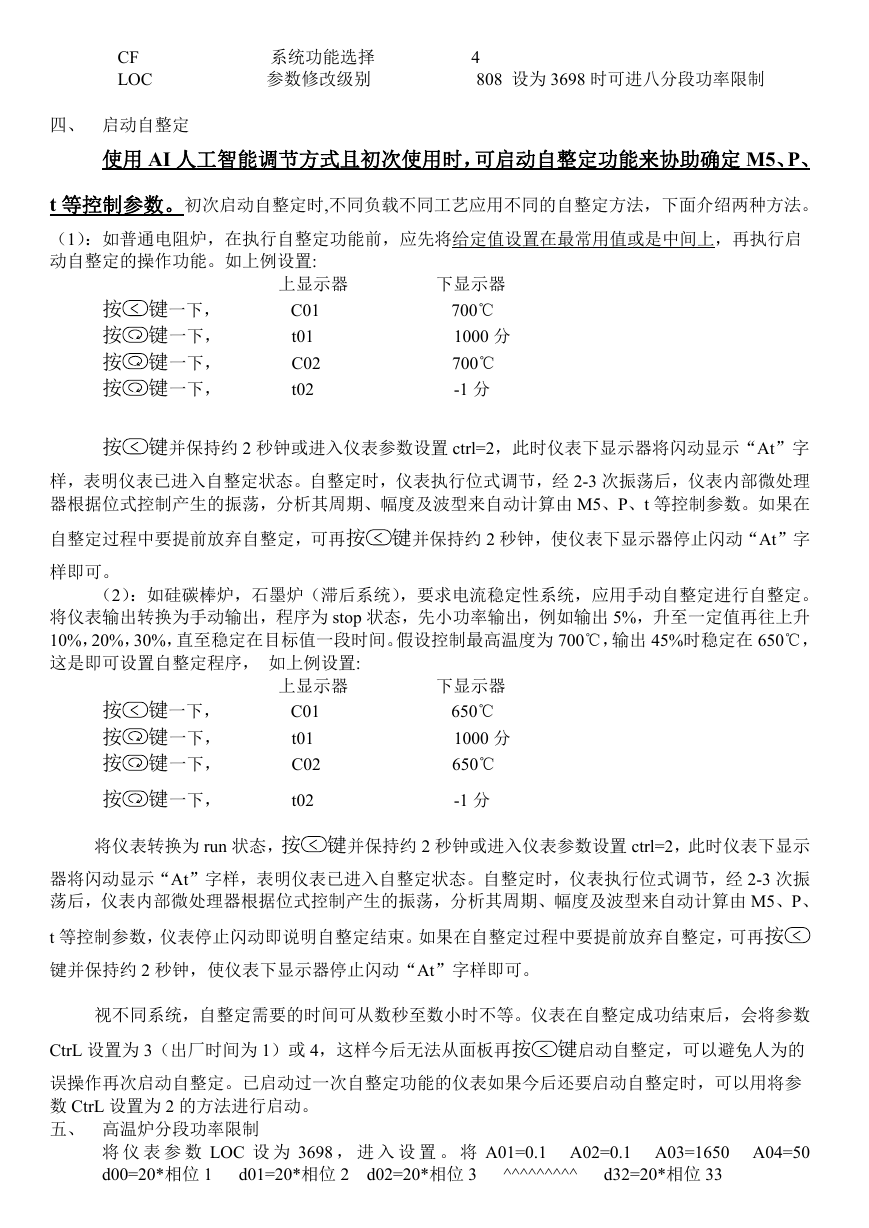

CF LOC 系统功能选择 参数修改级别 4 808 设为 3698 时可进八分段功率限制 四、 启动自整定 使用 AI 人工智能调节方式且初次使用时，可启动自整定功能来协助确定 M5、P、 t 等控制参数。初次启动自整定时,不同负载不同工艺应用不同的自整定方法，下面介绍两种方法。 （1）：如普通电阻炉，在执行自整定功能前，应先将给定值设置在最常用值或是中间上，再执行启 动自整定的操作功能。如上例设置: 按 键一下， 按 键一下， 按 键一下， 按 键一下， 上显示器 C01 t01 C02 t02 下显示器 700℃ 1000 分 700℃ -1 分 按 键并保持约 2 秒钟或进入仪表参数设置 ctrl=2，此时仪表下显示器将闪动显示“At”字 样，表明仪表已进入自整定状态。自整定时，仪表执行位式调节，经 2-3 次振荡后，仪表内部微处理 器根据位式控制产生的振荡，分析其周期、幅度及波型来自动计算由 M5、P、t 等控制参数。如果在 自整定过程中要提前放弃自整定，可再按 键并保持约 2 秒钟，使仪表下显示器停止闪动“At”字 样即可。 （2）：如硅碳棒炉，石墨炉（滞后系统），要求电流稳定性系统，应用手动自整定进行自整定。 将仪表输出转换为手动输出，程序为 stop 状态，先小功率输出，例如输出 5%，升至一定值再往上升 10%，20%，30%，直至稳定在目标值一段时间。假设控制最高温度为 700℃，输出 45%时稳定在 650℃， 这是即可设置自整定程序， 如上例设置: 按 键一下， 按 键一下， 按 键一下， 按 键一下， 上显示器 C01 t01 C02 t02 下显示器 650℃ 1000 分 650℃ -1 分 将仪表转换为 run 状态，按 键并保持约 2 秒钟或进入仪表参数设置 ctrl=2，此时仪表下显示 器将闪动显示“At”字样，表明仪表已进入自整定状态。自整定时，仪表执行位式调节，经 2-3 次振 荡后，仪表内部微处理器根据位式控制产生的振荡，分析其周期、幅度及波型来自动计算由 M5、P、 t 等控制参数，仪表停止闪动即说明自整定结束。如果在自整定过程中要提前放弃自整定，可再按 键并保持约 2 秒钟，使仪表下显示器停止闪动“At”字样即可。 视不同系统，自整定需要的时间可从数秒至数小时不等。仪表在自整定成功结束后，会将参数 CtrL 设置为 3（出厂时间为 1）或 4，这样今后无法从面板再按 键启动自整定，可以避免人为的 误操作再次启动自整定。已启动过一次自整定功能的仪表如果今后还要启动自整定时，可以用将参 数 CtrL 设置为 2 的方法进行启动。 五、 高温炉分段功率限制 将 仪 表 参 数 LOC 设 为 3698 ， 进 入 设 置 。 将 A01=0.1 A02=0.1 A03=1650 A04=50 d00=20*相位 1 d32=20*相位 33 ^^^^^^^^^ d01=20*相位 2 d02=20*相位 3 

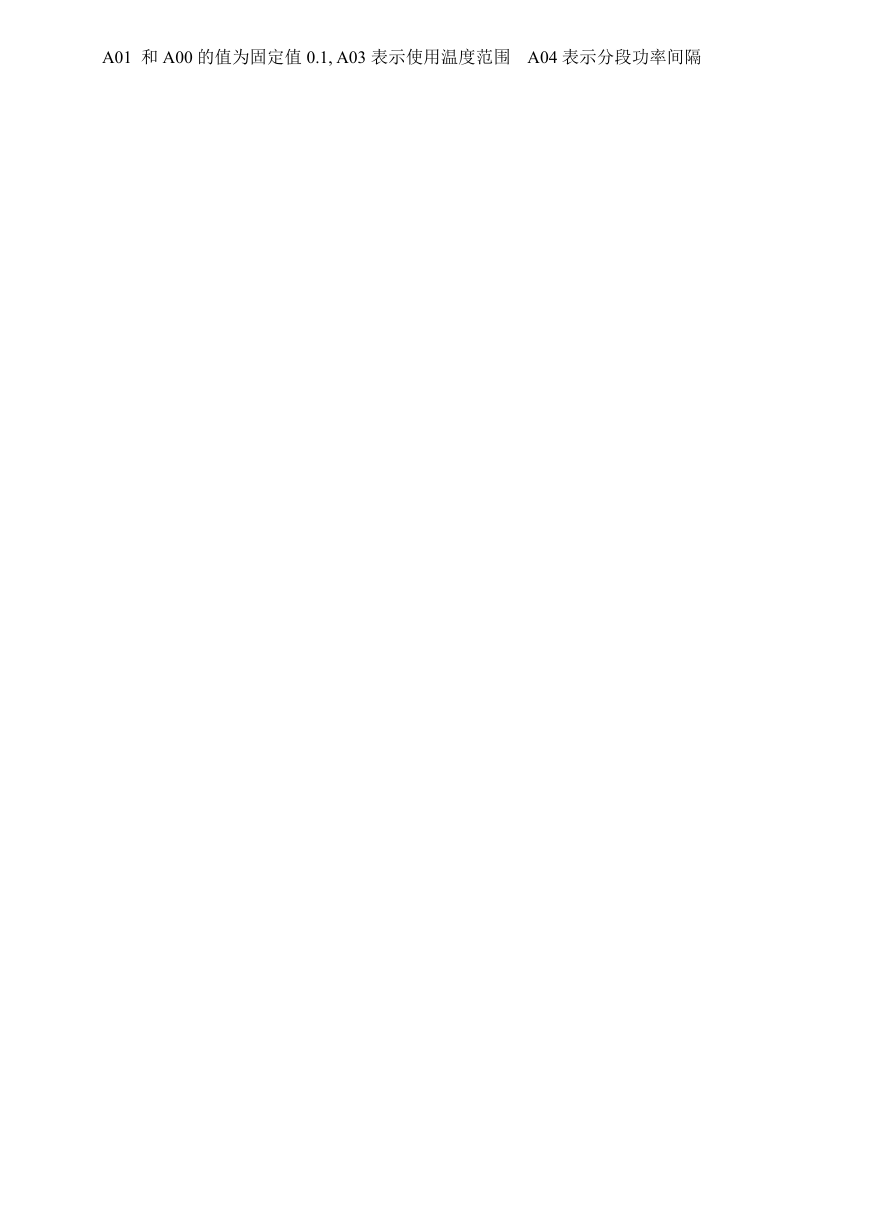

A01 和 A00 的值为固定值 0.1, A03 表示使用温度范围 A04 表示分段功率间隔
