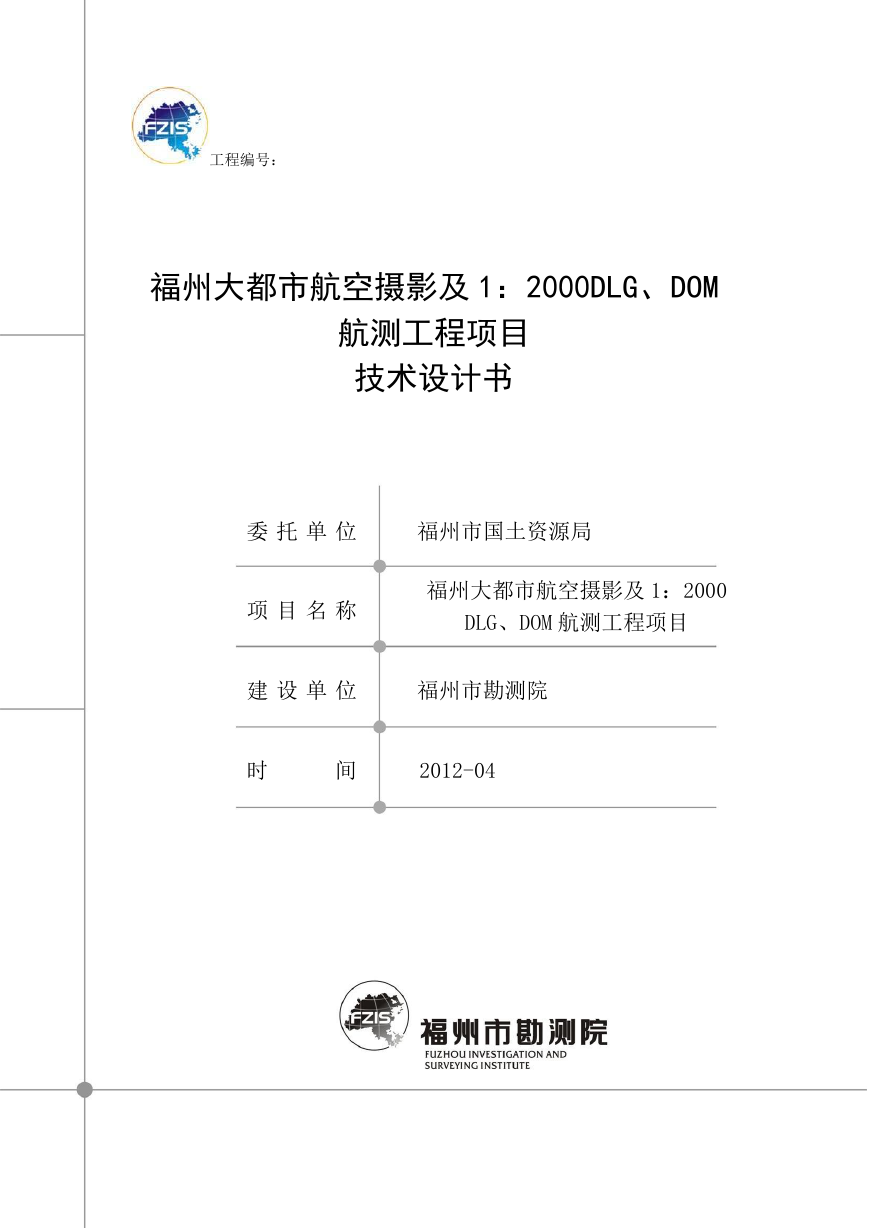

工程编号：
福州大都市航空摄影及 1：2000DLG、DOM
航测工程项目
技术设计书
委 托 单 位
福州市国土资源局
项 目 名 称
福州大都市航空摄影及 1：2000
DLG、DOM 航测工程项目
建 设 单 位
福州市勘测院
时
间
2012-04
第 1 页 共 84 页

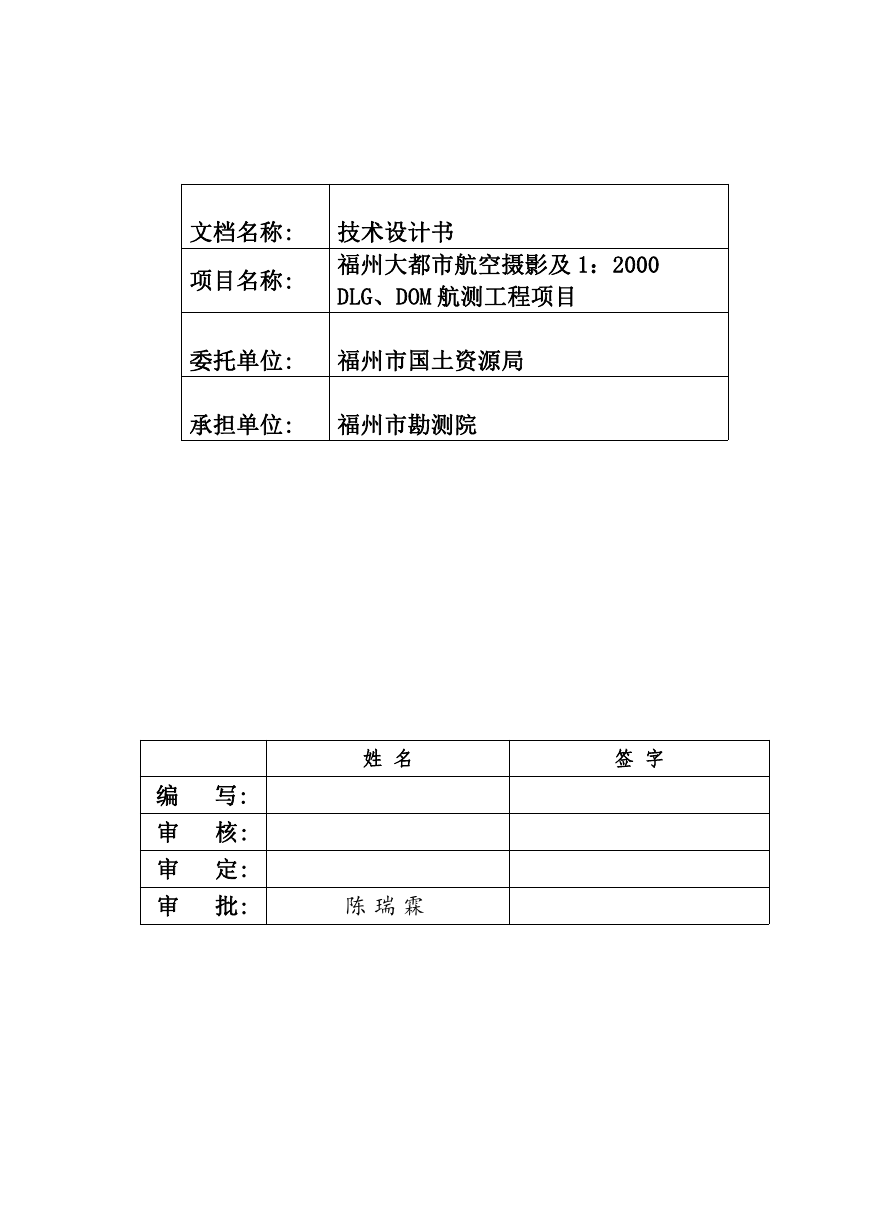

文档名称: 技术设计书
项目名称:
福州大都市航空摄影及 1：2000
DLG、DOM 航测工程项目
委托单位: 福州市国土资源局
承担单位: 福州市勘测院
姓 名
签 字
编 写:
审 核:
审 定:
审 批:
陈 瑞 霖
项目名称：福州大都市航空摄影及 1:2000DLG、DOM 航测工程项目技术设计书
项目编号：

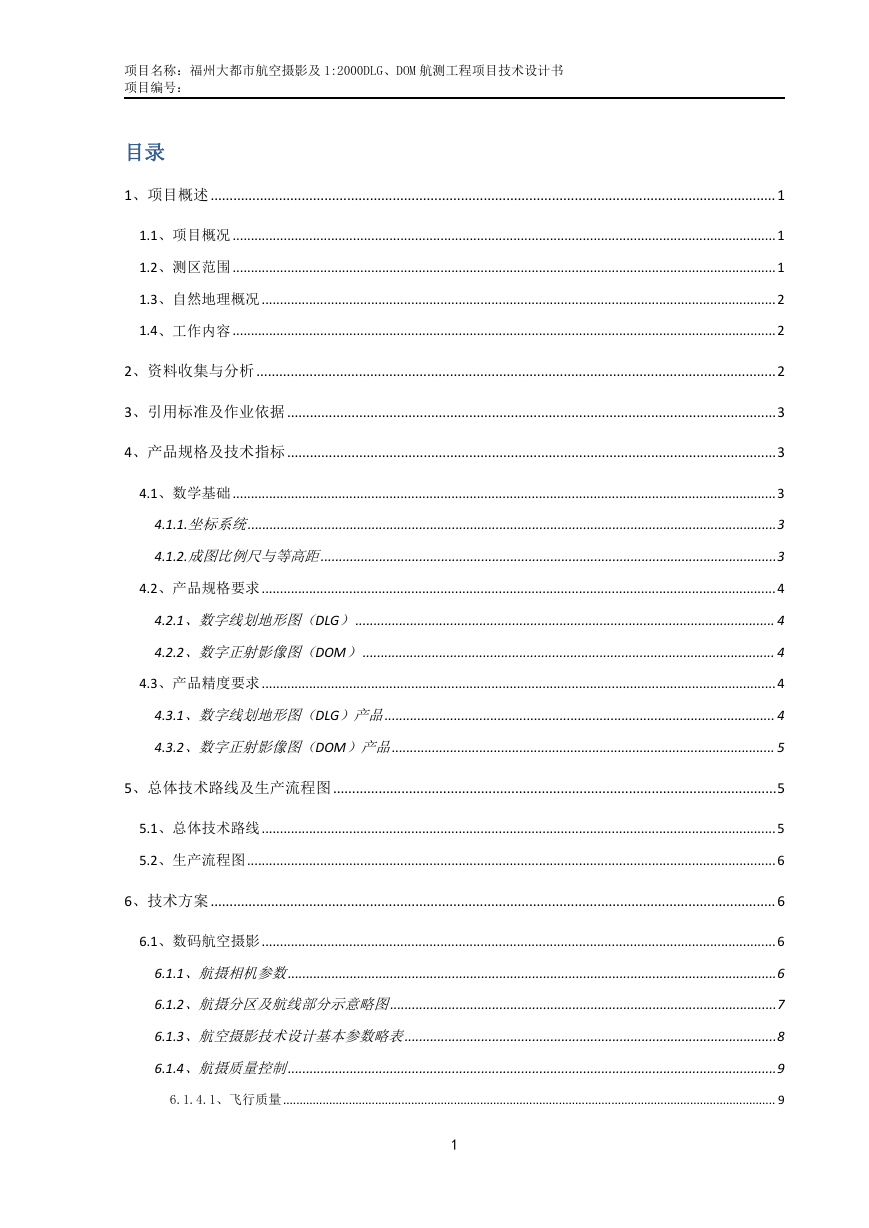

目录
1、项目概述.....................................................................................................................................................1
1.1、项目概况 .....................................................................................................................................................1
1.2、测区范围 .....................................................................................................................................................1
1.3、自然地理概况.............................................................................................................................................2
1.4、工作内容 .....................................................................................................................................................2
2、资料收集与分析.........................................................................................................................................2
3、引用标准及作业依据.................................................................................................................................3
4、产品规格及技术指标.................................................................................................................................3
4.1、数学基础 .....................................................................................................................................................3
4.1.1.坐标系统.................................................................................................................................................3
4.1.2.成图比例尺与等高距.............................................................................................................................3
4.2、产品规格要求.............................................................................................................................................4
4.2.1、数字线划地形图（DLG）................................................................................................................... 4
4.2.2、数字正射影像图（DOM）................................................................................................................. 4
4.3、产品精度要求.............................................................................................................................................4
4.3.1、数字线划地形图（DLG）产品........................................................................................................... 4
4.3.2、数字正射影像图（DOM）产品......................................................................................................... 5
5、总体技术路线及生产流程图.....................................................................................................................5
5.1、总体技术路线.............................................................................................................................................5
5.2、生产流程图.................................................................................................................................................6
6、技术方案.....................................................................................................................................................6
6.1、数码航空摄影.............................................................................................................................................6
6.1.1、航摄相机参数......................................................................................................................................6
6.1.2、航摄分区及航线部分示意略图..........................................................................................................7
6.1.3、航空摄影技术设计基本参数略表......................................................................................................8
6.1.4、航摄质量控制......................................................................................................................................9
6.1.4.1、飞行质量...................................................................................................................................................... 9
1
项目名称：福州大都市航空摄影及 1:2000DLG、DOM 航测工程项目技术设计书
项目编号：

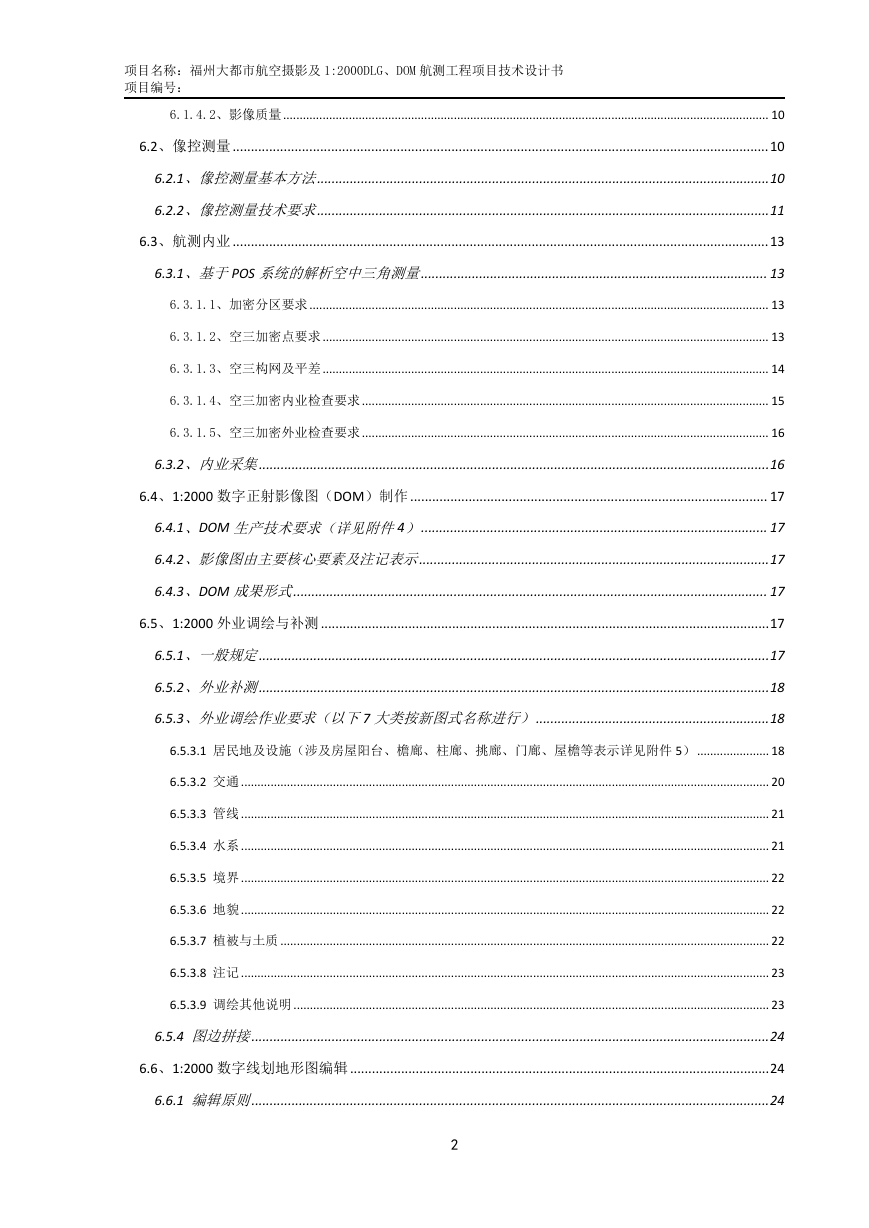

6.1.4.2、影像质量.................................................................................................................................................... 10
6.2、像控测量 ...................................................................................................................................................10
6.2.1、像控测量基本方法............................................................................................................................10
6.2.2、像控测量技术要求............................................................................................................................11
6.3、航测内业 ...................................................................................................................................................13
6.3.1、基于POS 系统的解析空中三角测量............................................................................................... 13
6.3.1.1、加密分区要求............................................................................................................................................ 13
6.3.1.2、空三加密点要求........................................................................................................................................ 13
6.3.1.3、空三构网及平差........................................................................................................................................ 14
6.3.1.4、空三加密内业检查要求............................................................................................................................ 15
6.3.1.5、空三加密外业检查要求............................................................................................................................ 16
6.3.2、内业采集............................................................................................................................................16
6.4、1:2000 数字正射影像图（DOM）制作.................................................................................................. 17
6.4.1、DOM 生产技术要求（详见附件4）............................................................................................... 17
6.4.2、影像图由主要核心要素及注记表示................................................................................................17
6.4.3、DOM 成果形式.................................................................................................................................. 17
6.5、1:2000 外业调绘与补测 ...........................................................................................................................17
6.5.1、一般规定............................................................................................................................................17
6.5.2、外业补测............................................................................................................................................18
6.5.3、外业调绘作业要求（以下7 大类按新图式名称进行）................................................................18
6.5.3.1 居民地及设施（涉及房屋阳台、檐廊、柱廊、挑廊、门廊、屋檐等表示详见附件 5）...................... 18
6.5.3.2 交通................................................................................................................................................................. 20
6.5.3.3 管线................................................................................................................................................................. 21
6.5.3.4 水系................................................................................................................................................................. 21
6.5.3.5 境界................................................................................................................................................................. 22
6.5.3.6 地貌................................................................................................................................................................. 22
6.5.3.7 植被与土质..................................................................................................................................................... 22
6.5.3.8 注记................................................................................................................................................................. 23
6.5.3.9 调绘其他说明................................................................................................................................................. 23
6.5.4 图边拼接..............................................................................................................................................24
6.6、1:2000 数字线划地形图编辑 ...................................................................................................................24
6.6.1 编辑原则..............................................................................................................................................24
2
项目名称：福州大都市航空摄影及 1:2000DLG、DOM 航测工程项目技术设计书
项目编号：

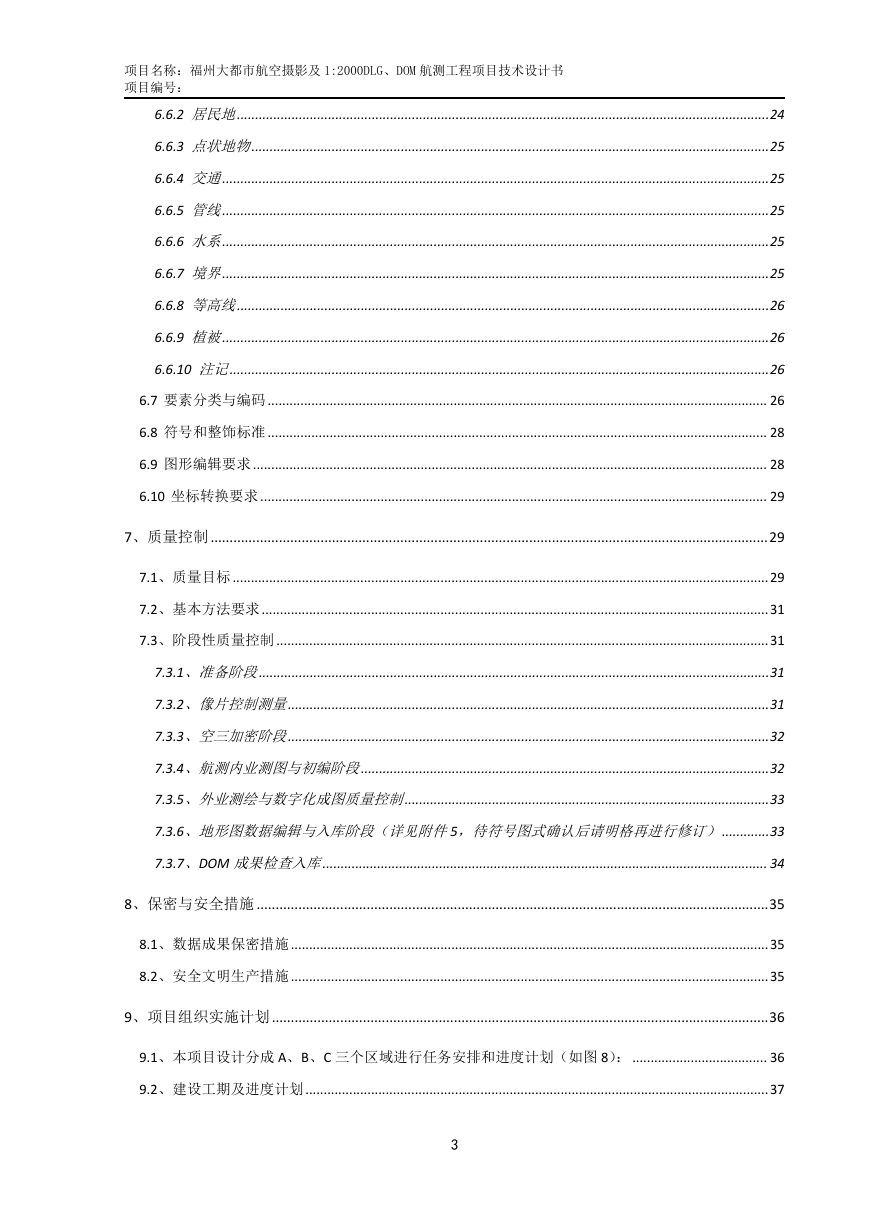

6.6.2 居民地..................................................................................................................................................24
6.6.3 点状地物..............................................................................................................................................25
6.6.4 交通......................................................................................................................................................25
6.6.5 管线......................................................................................................................................................25
6.6.6 水系......................................................................................................................................................25
6.6.7 境界......................................................................................................................................................25
6.6.8 等高线..................................................................................................................................................26
6.6.9 植被......................................................................................................................................................26
6.6.10 注记....................................................................................................................................................26
6.7 要素分类与编码 ......................................................................................................................................... 26
6.8 符号和整饰标准 ......................................................................................................................................... 28
6.9 图形编辑要求............................................................................................................................................. 28
6.10 坐标转换要求........................................................................................................................................... 29
7、质量控制...................................................................................................................................................29
7.1、质量目标 ...................................................................................................................................................29
7.2、基本方法要求...........................................................................................................................................31
7.3、阶段性质量控制 .......................................................................................................................................31
7.3.1、准备阶段............................................................................................................................................31
7.3.2、像片控制测量....................................................................................................................................31
7.3.3、空三加密阶段....................................................................................................................................32
7.3.4、航测内业测图与初编阶段................................................................................................................32
7.3.5、外业测绘与数字化成图质量控制....................................................................................................33
7.3.6、地形图数据编辑与入库阶段（详见附件5，待符号图式确认后请明格再进行修订）.............33
7.3.7、DOM 成果检查入库.......................................................................................................................... 34
8、保密与安全措施 .......................................................................................................................................35
8.1、数据成果保密措施...................................................................................................................................35
8.2、安全文明生产措施...................................................................................................................................35
9、项目组织实施计划...................................................................................................................................36
9.1、本项目设计分成 A、B、C 三个区域进行任务安排和进度计划（如图 8）：..................................... 36
9.2、建设工期及进度计划...............................................................................................................................37
3
项目名称：福州大都市航空摄影及 1:2000DLG、DOM 航测工程项目技术设计书
项目编号：

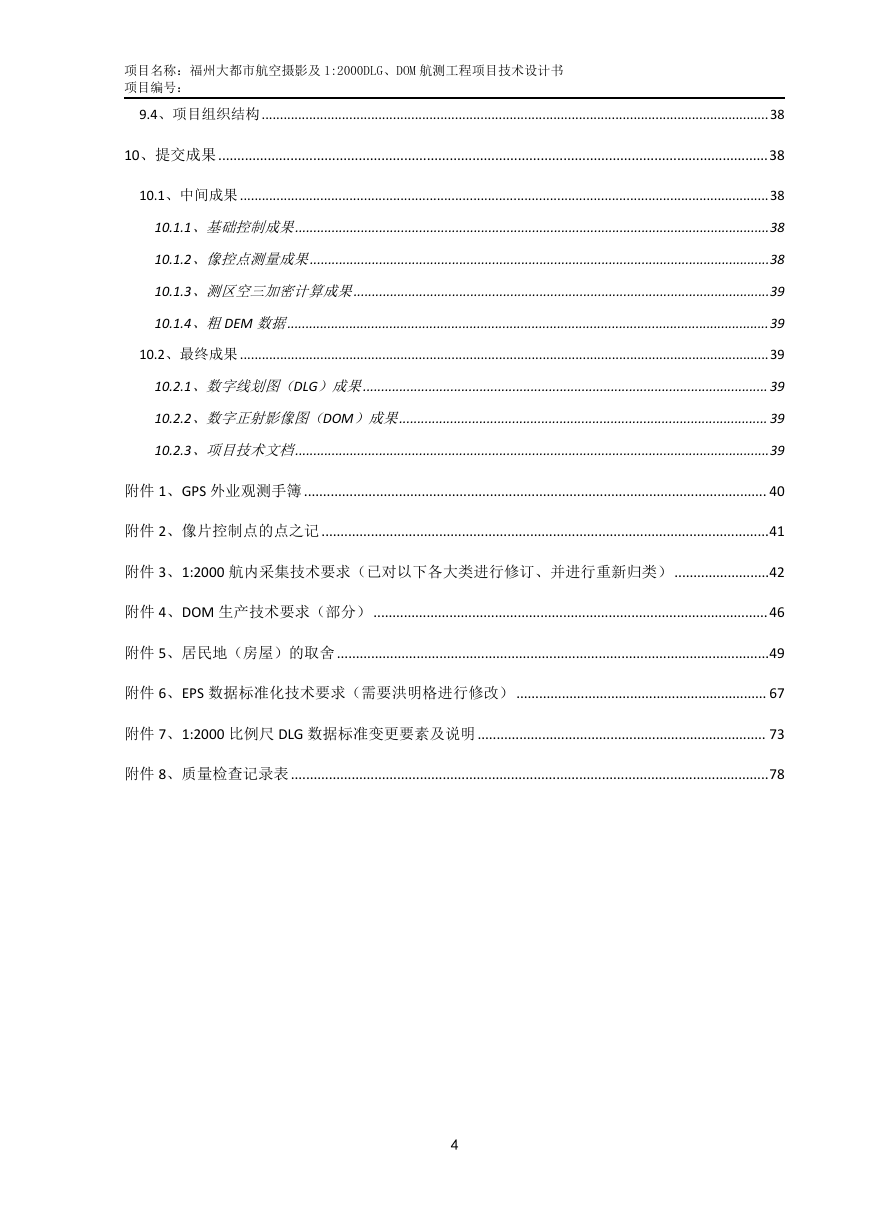

9.4、项目组织结构...........................................................................................................................................38
10、提交成果.................................................................................................................................................38
10.1、中间成果 .................................................................................................................................................38
10.1.1、基础控制成果..................................................................................................................................38
10.1.2、像控点测量成果..............................................................................................................................38
10.1.3、测区空三加密计算成果..................................................................................................................39
10.1.4、粗DEM 数据....................................................................................................................................39
10.2、最终成果 .................................................................................................................................................39
10.2.1、数字线划图（DLG）成果............................................................................................................... 39
10.2.2、数字正射影像图（DOM）成果..................................................................................................... 39
10.2.3、项目技术文档..................................................................................................................................39
附件 1、GPS 外业观测手簿 .......................................................................................................................... 40
附件 2、像片控制点的点之记 ......................................................................................................................41
附件 3、1:2000 航内采集技术要求（已对以下各大类进行修订、并进行重新归类）.........................42
附件 4、DOM 生产技术要求（部分） ........................................................................................................46
附件 5、居民地（房屋）的取舍 ..................................................................................................................49
附件 6、EPS 数据标准化技术要求（需要洪明格进行修改） .................................................................. 67
附件 7、1:2000 比例尺 DLG 数据标准变更要素及说明............................................................................ 73
附件 8、质量检查记录表 ..............................................................................................................................78
4
项目名称：福州大都市航空摄影及 1:2000DLG、DOM 航测工程项目技术设计书
项目编号：

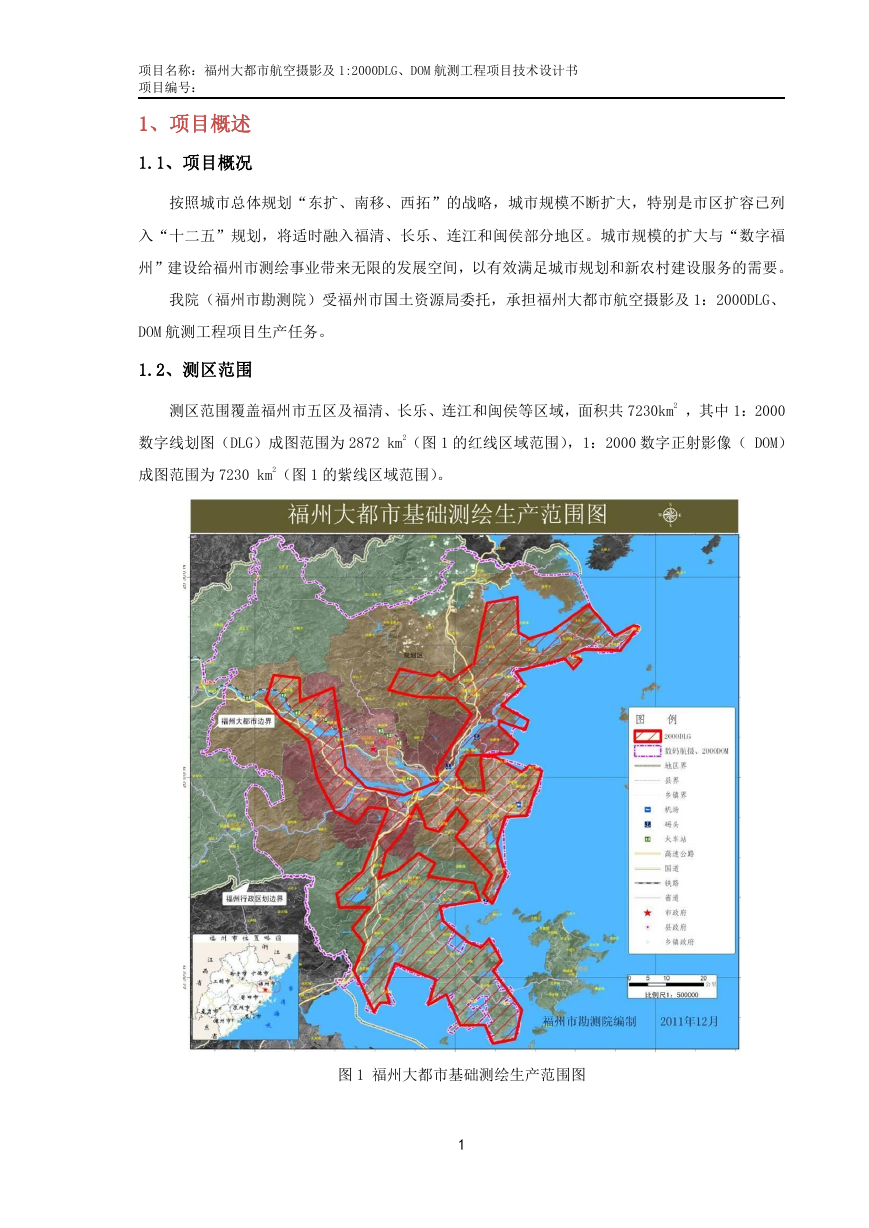

1、项目概述
1.1、项目概况
按照城市总体规划“东扩、南移、西拓”的战略，城市规模不断扩大，特别是市区扩容已列
入“十二五”规划，将适时融入福清、长乐、连江和闽侯部分地区。城市规模的扩大与“数字福
州”建设给福州市测绘事业带来无限的发展空间，以有效满足城市规划和新农村建设服务的需要。
我院（福州市勘测院）受福州市国土资源局委托，承担福州大都市航空摄影及 1：2000DLG、
DOM 航测工程项目生产任务。
1.2、测区范围
测区范围覆盖福州市五区及福清、长乐、连江和闽侯等区域，面积共 7230km2 ，其中 1：2000
数字线划图（DLG）成图范围为 2872 km2（图 1 的红线区域范围），1：2000 数字正射影像（ DOM）
成图范围为 7230 km2（图 1 的紫线区域范围）。
图 1 福州大都市基础测绘生产范围图
1
项目名称：福州大都市航空摄影及 1:2000DLG、DOM 航测工程项目技术设计书
项目编号：

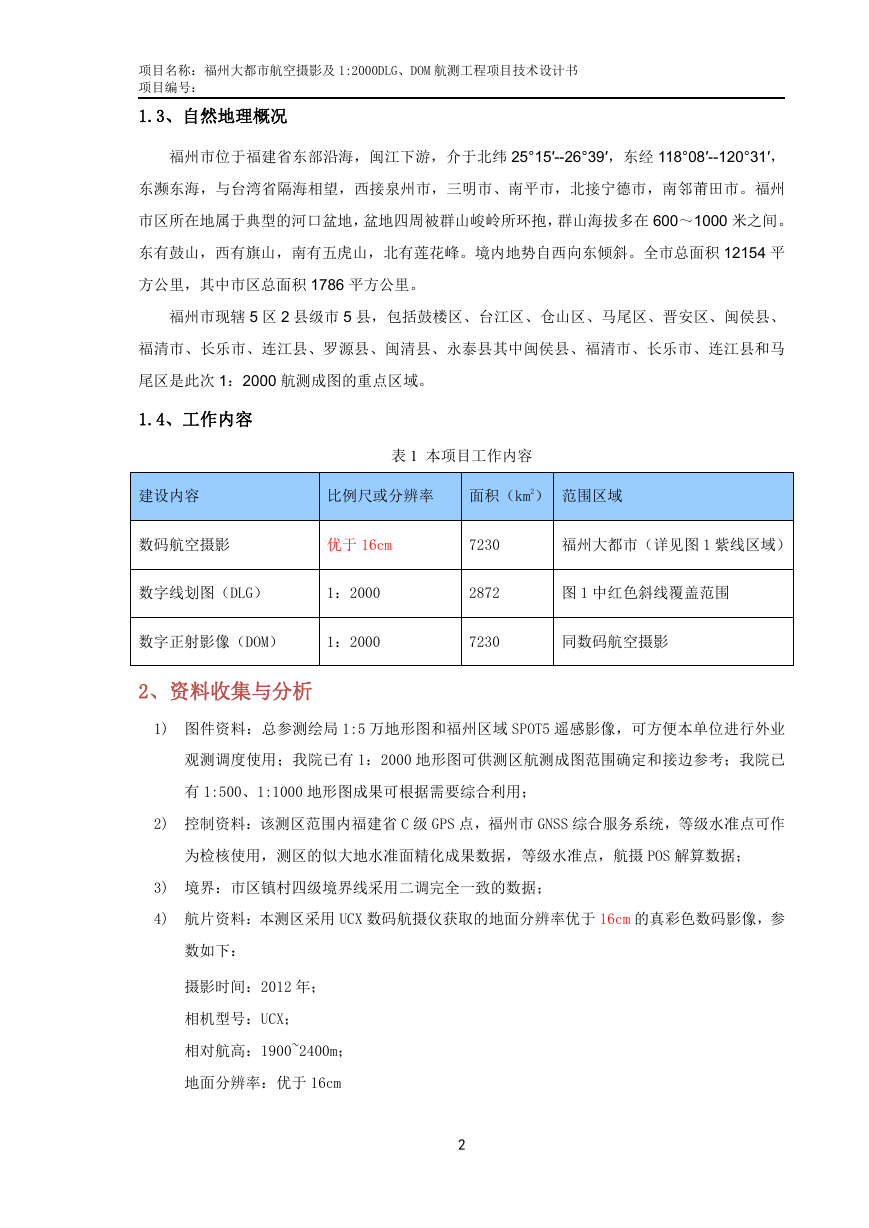

1.3、自然地理概况
福州市位于福建省东部沿海，闽江下游，介于北纬 25°15′--26°39′，东经 118°08′--120°31′，
东濒东海，与台湾省隔海相望，西接泉州市，三明市、南平市，北接宁德市，南邻莆田市。福州
市区所在地属于典型的河口盆地，盆地四周被群山峻岭所环抱，群山海拔多在 600～1000 米之间。
东有鼓山，西有旗山，南有五虎山，北有莲花峰。境内地势自西向东倾斜。全市总面积 12154 平
方公里，其中市区总面积 1786 平方公里。
福州市现辖 5 区 2 县级市 5 县，包括鼓楼区、台江区、仓山区、马尾区、晋安区、闽侯县、
福清市、长乐市、连江县、罗源县、闽清县、永泰县其中闽侯县、福清市、长乐市、连江县和马
尾区是此次 1：2000 航测成图的重点区域。
1.4、工作内容
建设内容
比例尺或分辨率
面积（km2） 范围区域
表 1 本项目工作内容
数码航空摄影
优于 16cm
7230
福州大都市（详见图 1 紫线区域）
数字线划图（DLG）
1：2000
2872
图 1 中红色斜线覆盖范围
数字正射影像（DOM）
1：2000
7230
同数码航空摄影
2、资料收集与分析
1) 图件资料：总参测绘局 1:5 万地形图和福州区域 SPOT5 遥感影像，可方便本单位进行外业
观测调度使用；我院已有 1：2000 地形图可供测区航测成图范围确定和接边参考；我院已
有 1:500、1:1000 地形图成果可根据需要综合利用；
2) 控制资料：该测区范围内福建省 C 级 GPS 点，福州市 GNSS 综合服务系统，等级水准点可作
为检核使用，测区的似大地水准面精化成果数据，等级水准点，航摄 POS 解算数据；
3) 境界：市区镇村四级境界线采用二调完全一致的数据；
4) 航片资料：本测区采用 UCX 数码航摄仪获取的地面分辨率优于 16cm 的真彩色数码影像，参
数如下：
摄影时间：2012 年；
相机型号：UCX；
相对航高：1900~2400m；
地面分辨率：优于 16cm
2
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
