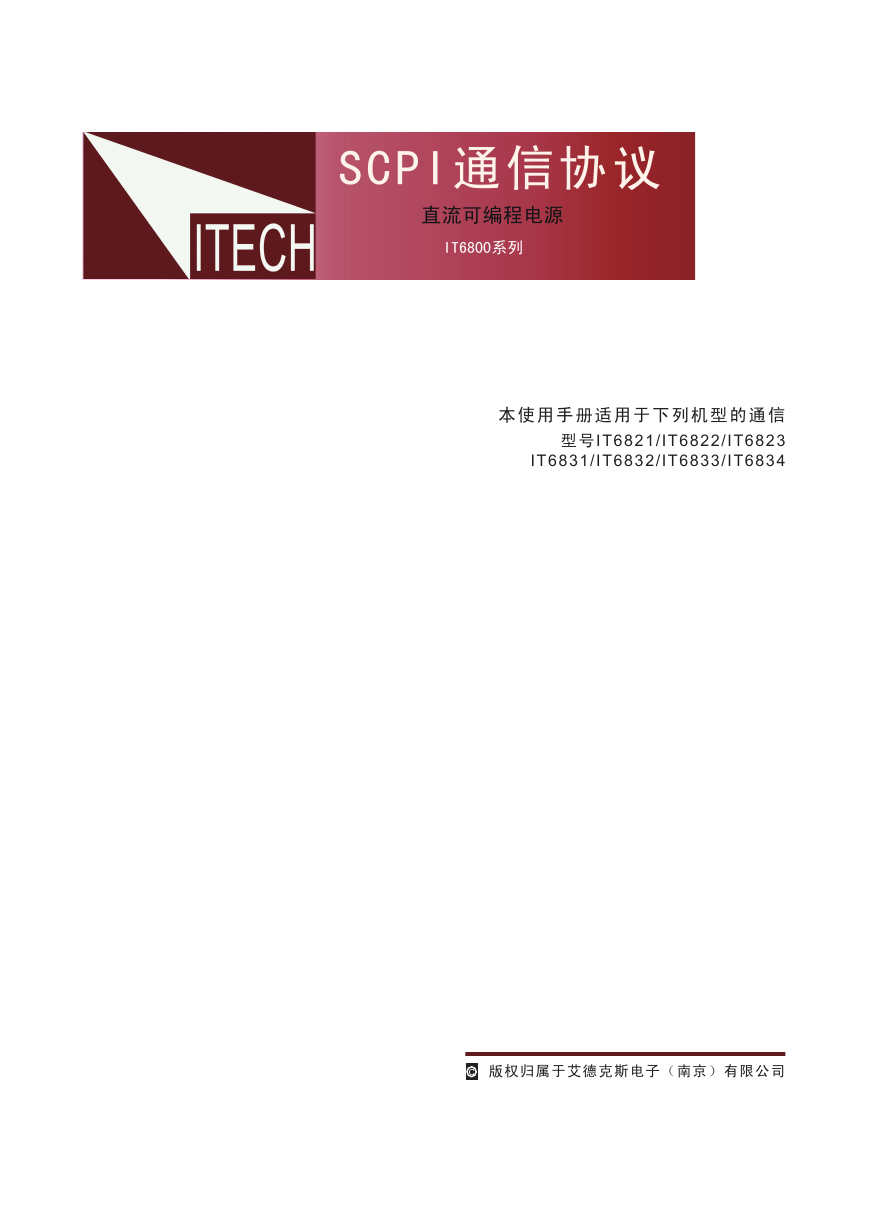

SCPI通信协议直流可编程电源 IT6800系列本使用手册适用于下列机型的通信型号IT6821/IT6822/IT6823 IT6831/IT6832/IT6833/IT6834 版权归属于艾德克斯电子（南京）有限公司

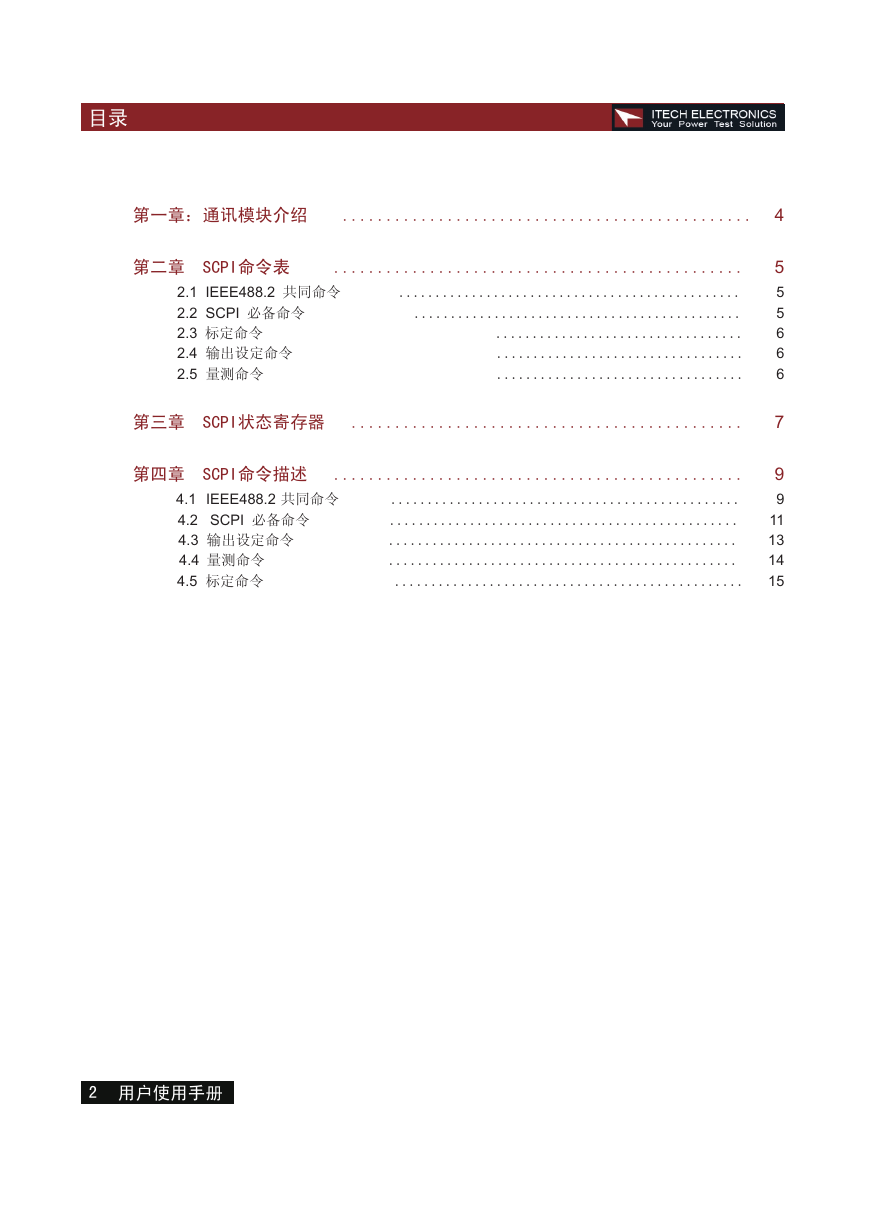

目录第一章：通讯模块介绍 ............................................... 4 第二章 SCPI命令表 ............................................... 2.1 IEEE488.2 共同命令 ............................................... 2.2 SCPI 必备命令 ............................................. 5 2.3 标定命令 .................................. 2.4 输出设定命令 .................................. 2.5 量测命令 .................................. 6 第三章 SCPI状态寄存器 ............................................. 5 5 6 6 7 9 第四章 SCPI命令描述 ............................................... 4.1 IEEE488.2 共同命令 ................................................ 9 4.2 SCPI 必备命令 ................................................ 11 4.3 输出设定命令 ................................................ 13 4.4 量测命令 ................................................ 14 15 4.5 标定命令 ................................................ 2 用户使用手册

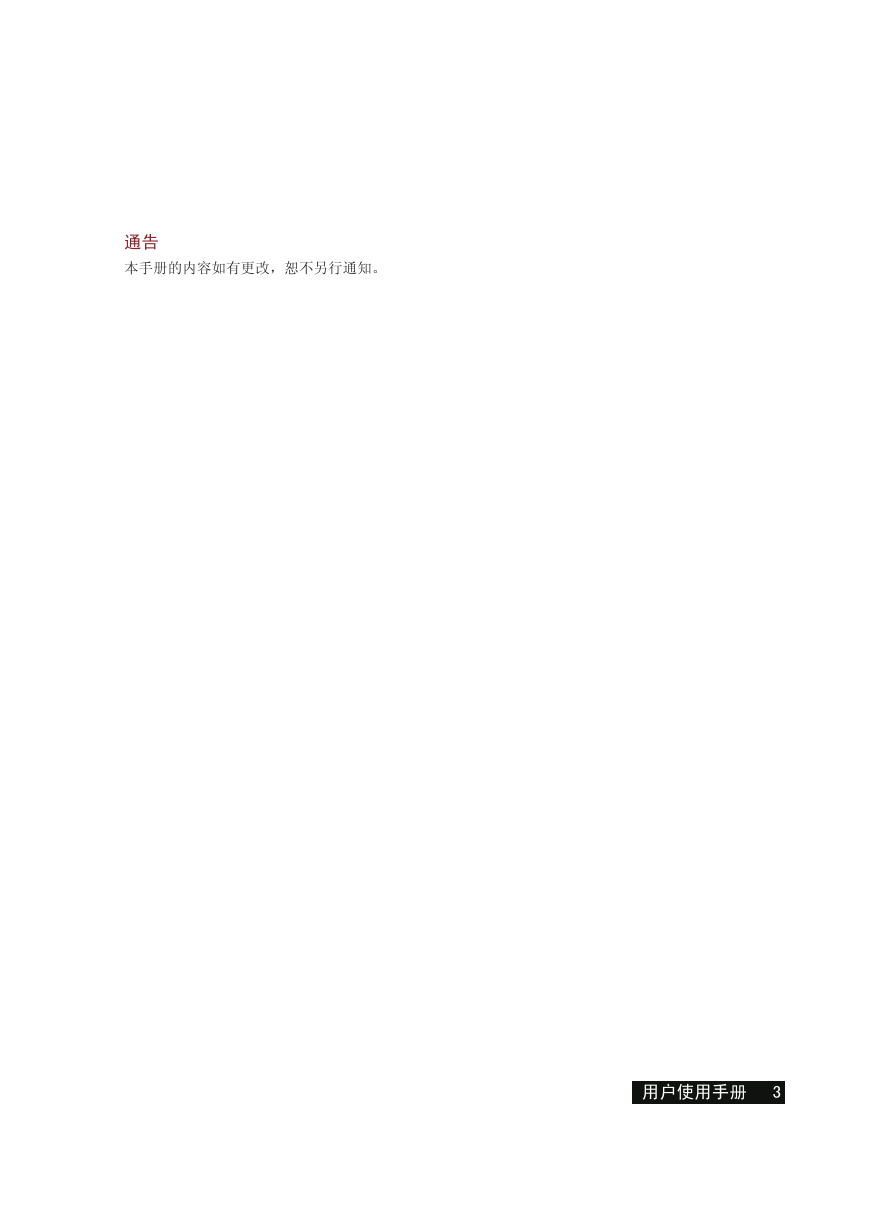

通告本手册的内容如有更改，恕不另行通知。用户使用手册 3

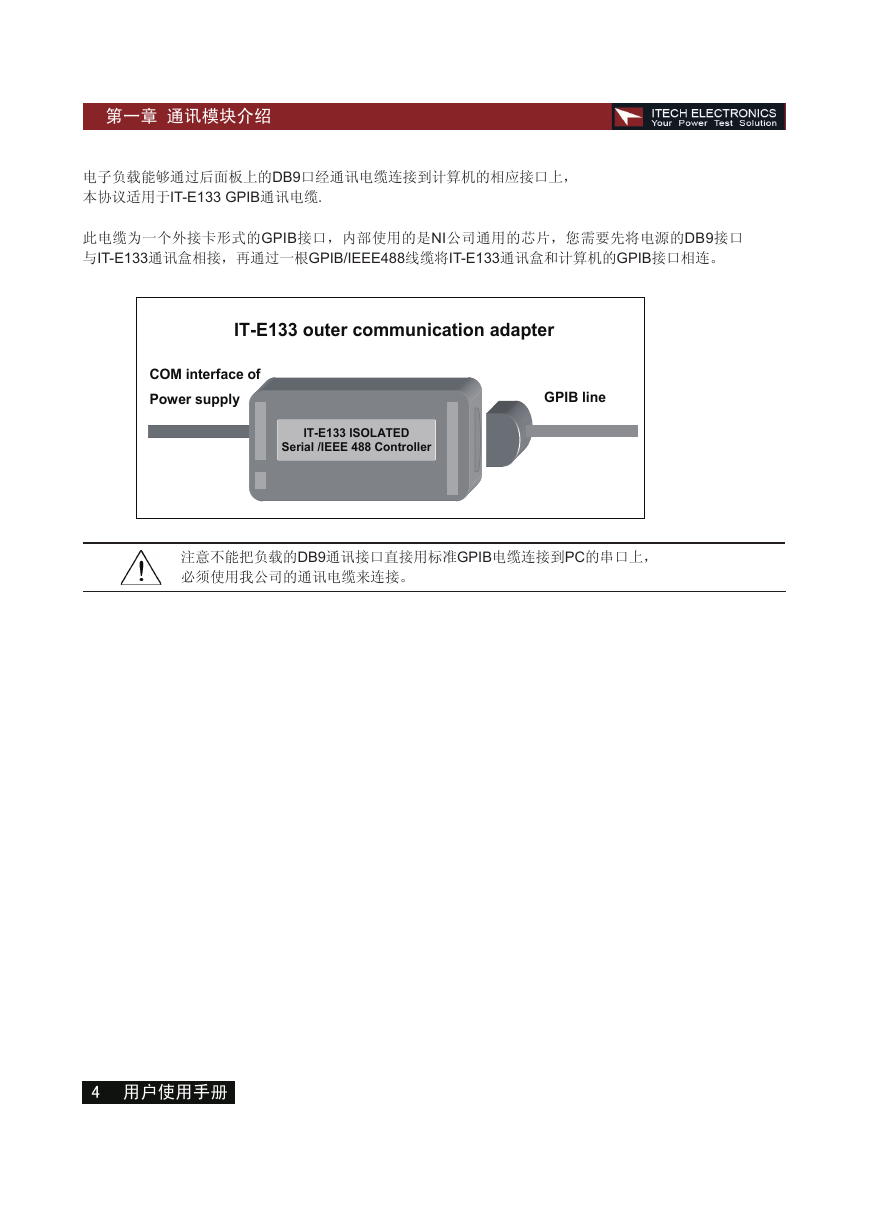

第一章通讯模块介绍电子负载能够通过后面板上的DB9口经通讯电缆连接到计算机的相应接口上，本协议适用于IT-E133 GPIB通讯电缆. 此电缆为一个外接卡形式的GPIB接口，内部使用的是NI公司通用的芯片，您需要先将电源的DB9接口与IT-E133通讯盒相接，再通过一根GPIB/IEEE488线缆将IT-E133通讯盒和计算机的GPIB接口相连。 IT-E133 outer communication adapter COM interface of Power supply GPIB line IT-E133 ISOLATED Serial /IEEE 488 Controller 注意不能把负载的DB9通讯接口直接用标准GPIB电缆连接到PC的串口上，必须使用我公司的通讯电缆来连接。 4 用户使用手册

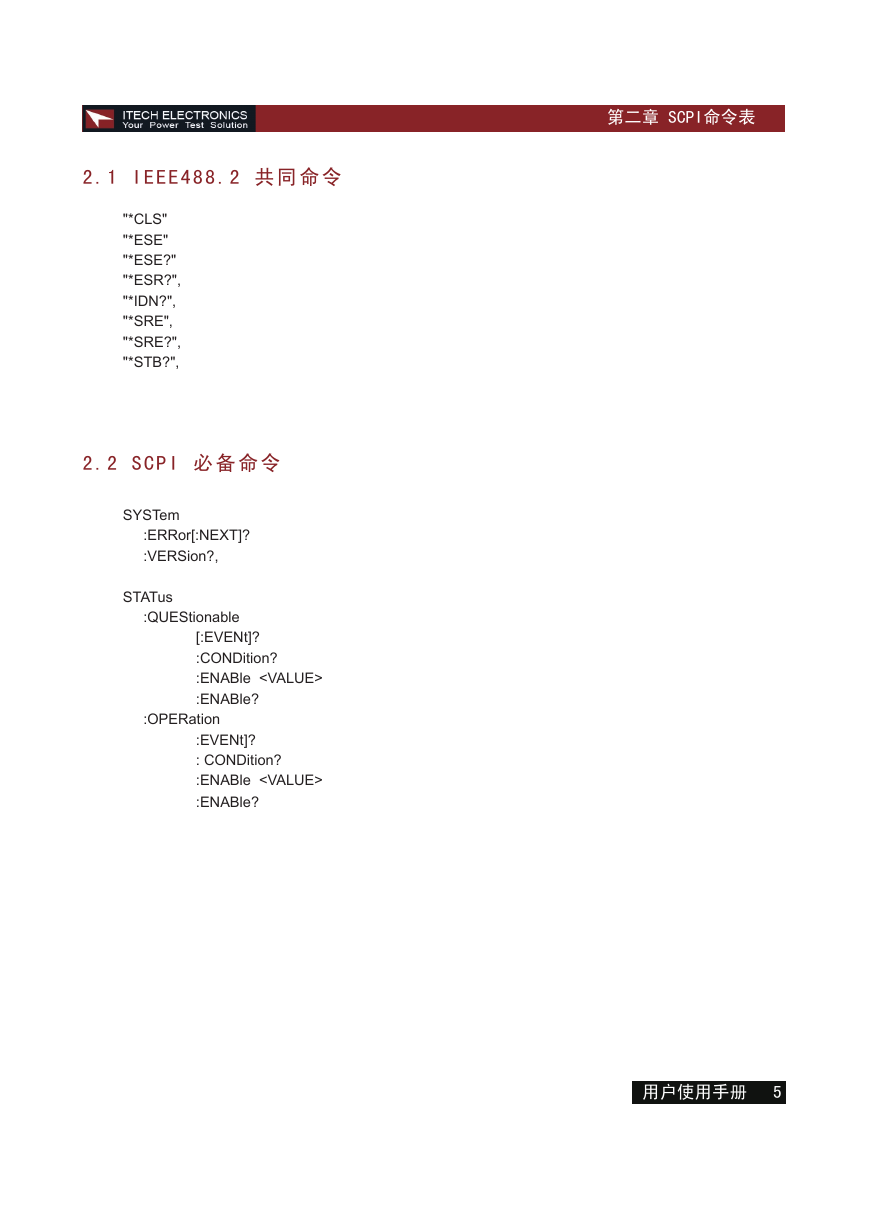

2 . 1 I E E E 4 8 8 . 2 共同命令 "*CLS" "*ESE" "*ESE?" "*ESR?", "*IDN?", "*SRE", "*SRE?", "*STB?", 2 . 2 S C P I 必备命令 SYSTem :ERRor[:NEXT]? :VERSion?, STATus :QUEStionable [:EVENt]? :CONDition? :ENABle :ENABle? :OPERation :EVENt]? : CONDition? :ENABle :ENABle? 第二章 SCPI命令表用户使用手册 5

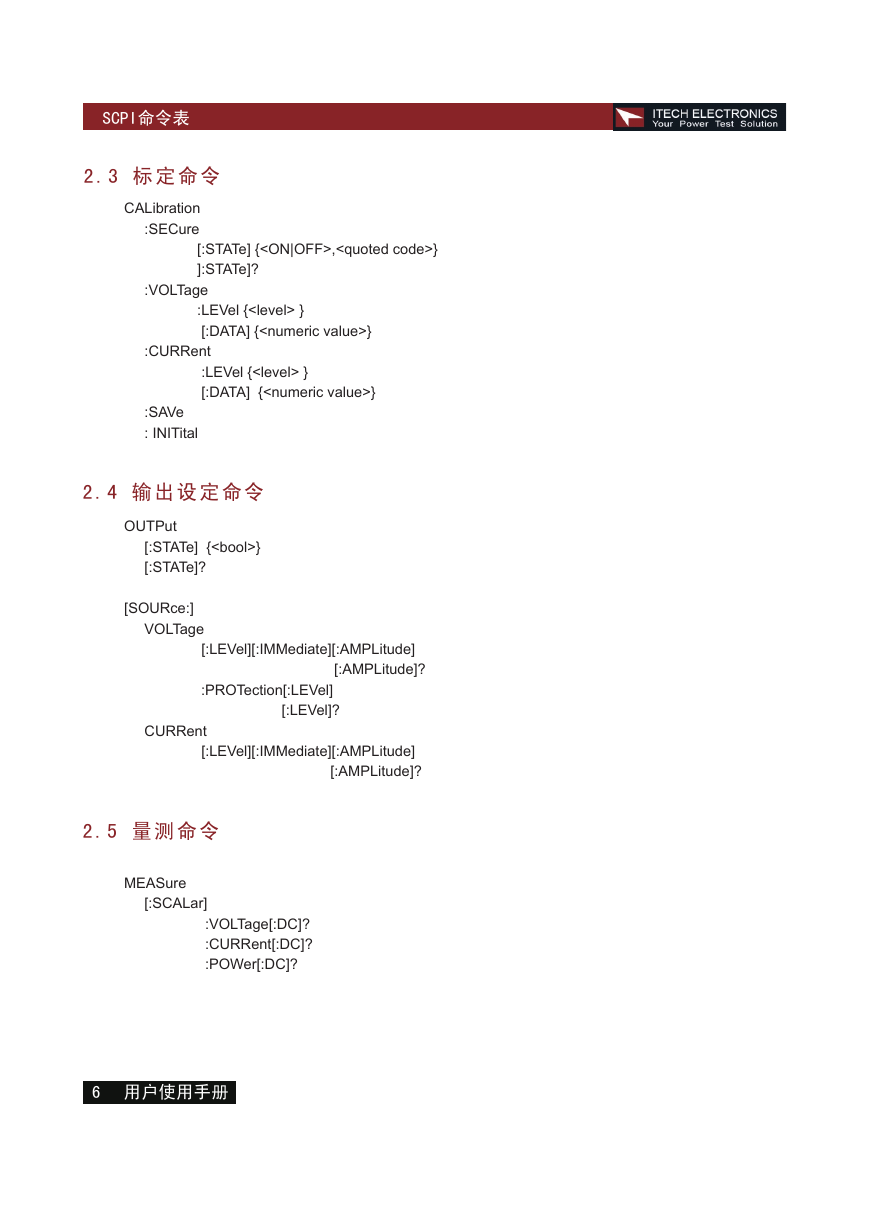

SCPI命令表 2 . 3 标定命令 CALibration :SECure [:STATe] {,} ]:STATe]? :VOLTage :LEVel { } [:DATA] {} :CURRent :LEVel { } [:DATA] {} :SAVe : INITital 2 . 4 输出设定命令 OUTPut [:STATe] {} [:STATe]? [SOURce:] VOLTage [:LEVel][:IMMediate][:AMPLitude] CURRent [:LEVel][:IMMediate][:AMPLitude] [:AMPLitude]? :PROTection[:LEVel] [:LEVel]? [:AMPLitude]? 2 . 5 量测命令 MEASure [:SCALar] :VOLTage[:DC]? :CURRent[:DC]? :POWer[:DC]? 6 用户使用手册

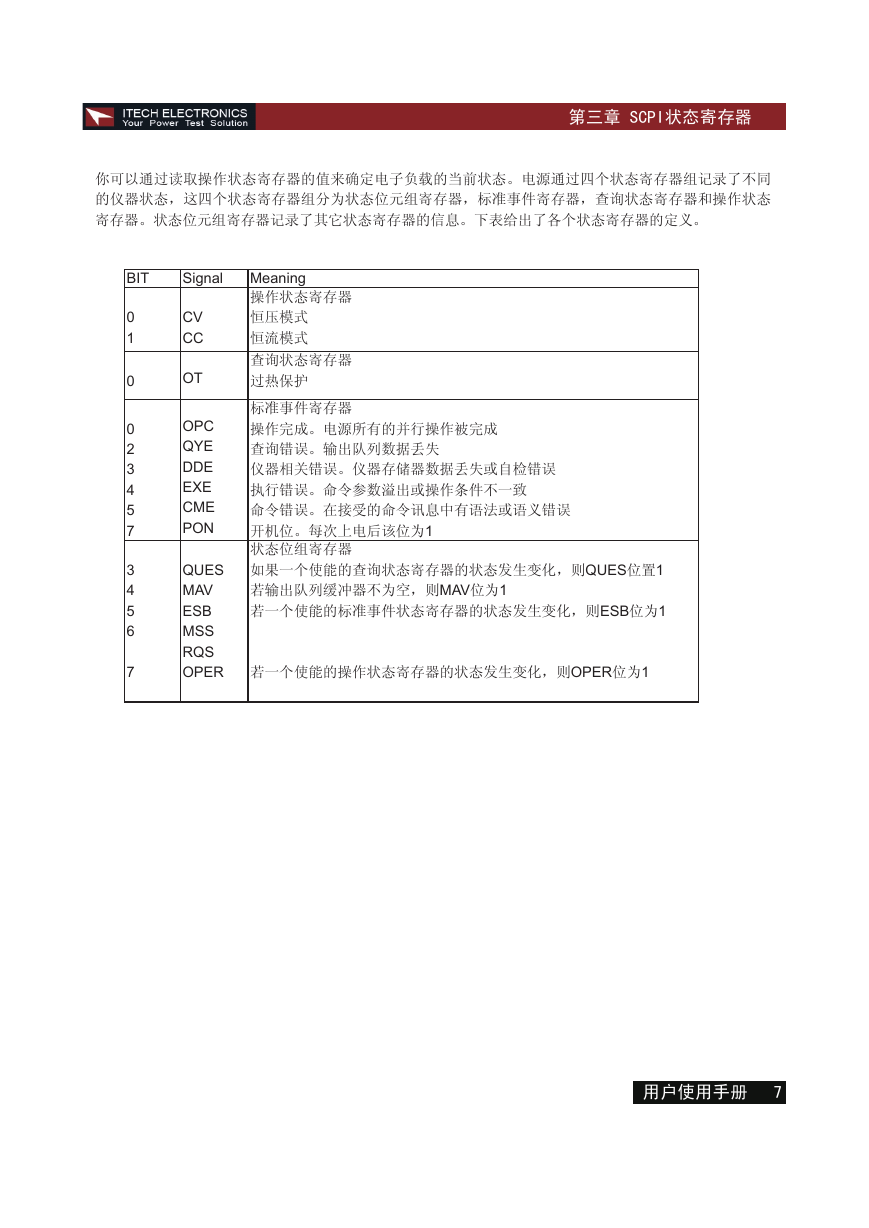

第三章 SCPI状态寄存器你可以通过读取操作状态寄存器的值来确定电子负载的当前状态。电源通过四个状态寄存器组记录了不同的仪器状态，这四个状态寄存器组分为状态位元组寄存器，标准事件寄存器，查询状态寄存器和操作状态寄存器。状态位元组寄存器记录了其它状态寄存器的信息。下表给出了各个状态寄存器的定义。 BIT Signal 0 1 0 0 2 3 4 5 7 3 4 5 6 7 CV CC OT OPC QYE DDE EXE CME PON QUES MAV ESB MSS RQS OPER Meaning 操作状态寄存器恒压模式恒流模式查询状态寄存器过热保护标准事件寄存器操作完成。电源所有的并行操作被完成查询错误。输出队列数据丢失仪器相关错误。仪器存储器数据丢失或自检错误执行错误。命令参数溢出或操作条件不一致命令错误。在接受的命令讯息中有语法或语义错误开机位。每次上电后该位为1 状态位组寄存器如果一个使能的查询状态寄存器的状态发生变化，则QUES位置1 若输出队列缓冲器不为空，则MAV位为1 若一个使能的标准事件状态寄存器的状态发生变化，则ESB位为1 若一个使能的操作状态寄存器的状态发生变化，则OPER位为1 用户使用手册 7

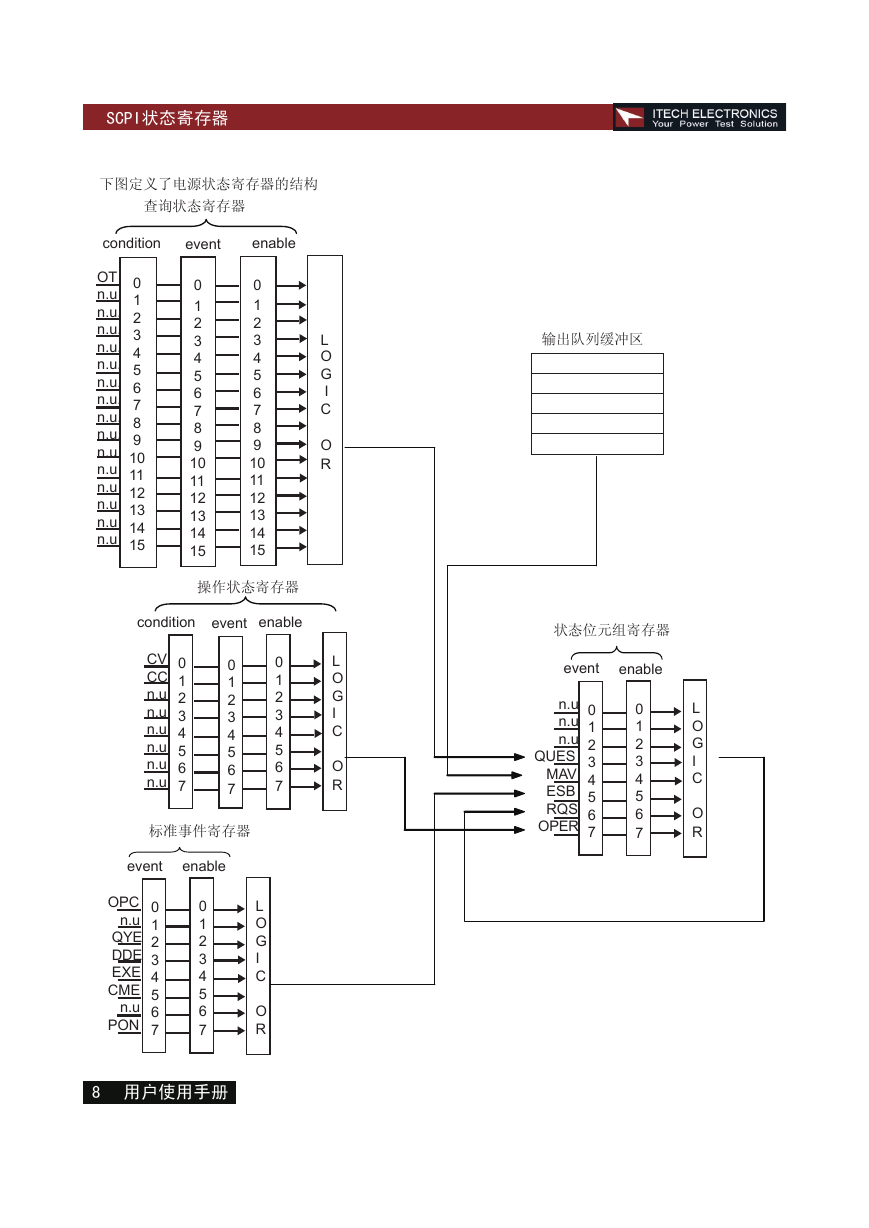

SCPI状态寄存器下图定义了电源状态寄存器的结构查询状态寄存器 condition OT n.u n.u. n.u. n.u. n.u. n.u. n.u. n.u. n.u. n.u n.u n.u n.u n.u n.u 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 event 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 L O G I C O R enable 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 操作状态寄存器输出队列缓冲区 L O G I C O R 状态位元组寄存器 event 0 1 2 3 4 5 6 7 n.u n.u n.u QUES MAV ESB RQS OPER enable 0 1 2 3 4 5 6 7 L O G I C O R condition event enable CV CC n.u n.u n.u n.u n.u n.u 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 标准事件寄存器 event 0 1 2 3 4 5 6 7 OPC n.u QYE DDE EXE CME n.u PON enable 0 1 2 3 4 5 6 7 L O G I C O R 8 用户使用手册
