第57卷第20期 2020年10月激光与光电子学进展 Laser & Optoelectronics Progress Vol. 57, No. 20 October, 2020 基于改进 Frustum PointNet的3D 目标检测刘训华1,2*, 孙韶媛1,2, 顾立鹏1,2, 李想1,2 1东华大学信息科学与技术学院, 上海 201620; 2东华大学数字化纺织服装技术教育部工程研究中心, 上海 201620 摘要提出对图像和激光雷达点云数据进行3D 目标检测的改进F-PointNet(Frustum PointNet)。首先利用图像的2D 目标检测模型提取目标2D 区域,并将其映射到点云数据中,得到该目标的点云候选区域,然后预测候选区域的3D 目标掩模,最后利用掩模对3D 目标进行检测。当预测掩模时,提出的宽阈值掩模处理可以用来减少原始网络的信息损失;增加注意力机制可以获取需要被关注的点和通道层;使用Focal Loss可以解决目标与背景不平衡的问题。通过多次对比实验,证明宽阈值掩模处理可以提高3D 目标检测的准确率,同时注意力机制和Focal Loss 可以提高预测的准确率。关键词机器视觉; 激光雷达; 点云数据; 3D 目标检测; 宽阈值掩模处理中图分类号 TN958.98 文献标志码 A doi: 10.3788/LOP57.201508 3D Object Detection Based on Improved Frustum PointNet Liu Xunhua1 2* Sun Shaoyuan1 2 Gu Lipeng1 2 Li Xiang1 2 1College of Information Science and Technology Donghua University Shanghai 201620 China 2Engineering Research Center of Digitized Textile & Fashion Technology Ministry of Education Donghua University Shanghai 201620 China Abstract An improved F-PointNet Frustum PointNet for 3D target detection on image and lidar point cloud data is proposed First the 2D target detection model of the image is used to extract 2D region of the target and it is mapped to the point cloud data to obtain the candidate region of the target Then the 3D target mask of the candidate region is predicted Finally the 3D target is detected by using mask When the mask is predicted the proposed wide-threshold mask processing is used to reduce the information loss of the original network the attention mechanism is added to obtain the points and channel layers that require attention the Focal Loss can solve the imbalance between the target and the background problem Through multiple comparison experiments it is proved that wide-threshold mask processing can improve the accuracy of 3D target detection and the attention mechanism and Focal Loss can improve the accuracy of prediction Key words machine vision lidar point cloud data 3D object detection wide-threshold mask processing OCIS codes 150 6910 150 4232 100 4996 1 引言随着自动驾驶技术的发展,3D 目标检测变得越来越重要。3D 目标检测是在自动驾驶环境中感知动态障碍物,如车辆、行人和自行车[1],实现难度大。基于图像的3D 目标检测,其准确率较低,近年来 In0.53Ga0.47As(InGaAs)单光子探测阵列的深入研收稿日期: 2019-12-24; 修回日期: 2020-02-19; 录用日期: 2020-03-09 *E-mail: XunHua_LIU@163.com 基金项目: 上海市科委基础研究项目(15JC1400600) 201508-1 及基于图像与激光雷达融合的方案越来越多且准确究推动了激光雷达的发展[2],因此基于激光雷达以率较高。融合的方案能够结合图像与激光雷达的优势,有效提高3D 目标检测的准确率,但是如何融合息,这是提高3D 目标检测效果的关键。才能减少较少的信息损失且同时剔除大量的冗余信基于RGB(Red,Green,Blue)图像和激光点云融

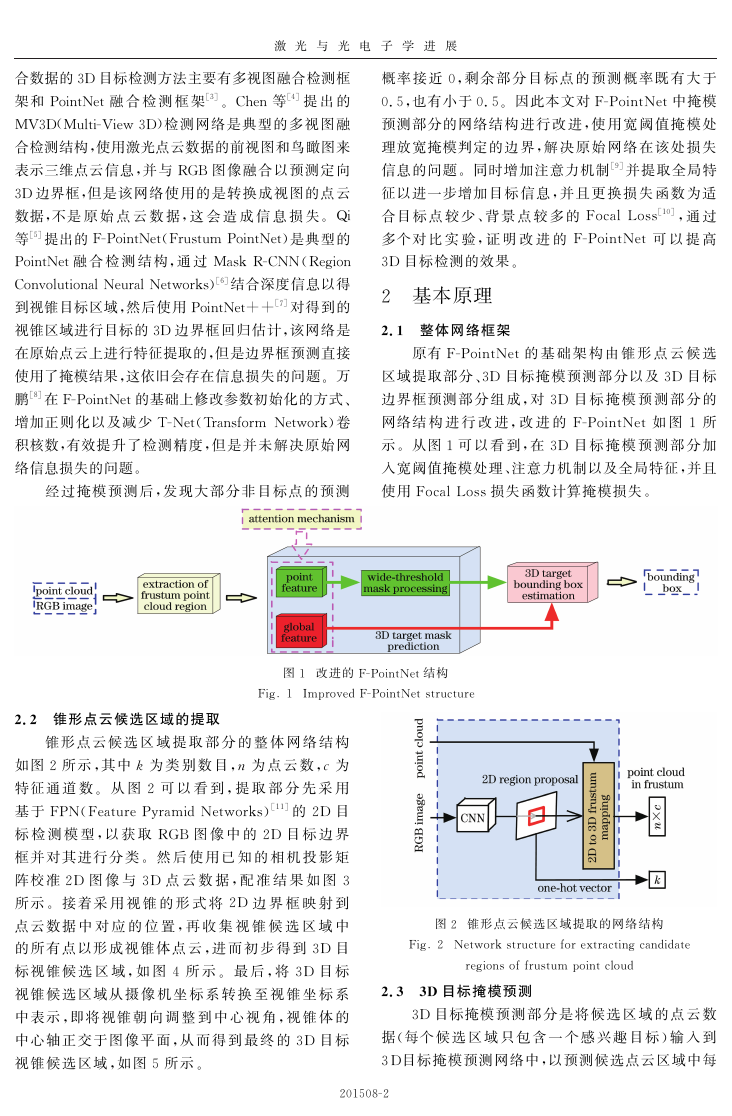

激光与光电子学进展合数据的3D目标检测方法主要有多视图融合检测框架和 PointNet融合检测框架[3]。Chen 等[4]提出的 MV3D(Multi-View 3D)检测网络是典型的多视图融合检测结构,使用激光点云数据的前视图和鸟瞰图来表示三维点云信息,并与 RGB 图像融合以预测定向 3D边界框,但是该网络使用的是转换成视图的点云数据,不是原始点云数据,这会造成信息损失。Qi 等[5]提出的F-PointNet(Frustum PointNet)是典型的 PointNet融合检测结构,通过 Mask R-CNN(Region Convolutional Neural Networks)[6]结合深度信息以得到视锥目标区域,然后使用PointNet++[7]对得到的视锥区域进行目标的3D 边界框回归估计,该网络是在原始点云上进行特征提取的,但是边界框预测直接使用了掩模结果,这依旧会存在信息损失的问题。万鹏[8]在F-PointNet的基础上修改参数初始化的方式、增加正则化以及减少 T-Net(Transform Network)卷积核数,有效提升了检测精度,但是并未解决原始网络信息损失的问题。经过掩模预测后,发现大部分非目标点的预测概率接近0,剩余部分目标点的预测概率既有大于 0.5,也有小于0.5。因此本文对F-PointNet中掩模预测部分的网络结构进行改进,使用宽阈值掩模处理放宽掩模判定的边界,解决原始网络在该处损失信息的问题。同时增加注意力机制[9]并提取全局特征以进一步增加目标信息,并且更换损失函数为适合目标点较少、背景点较多的 Focal Loss[10],通过多个对比实验,证明改进的 F-PointNet可以提高 3D 目标检测的效果。 2 基本原理 2.1 整体网络框架原有F-PointNet的基础架构由锥形点云候选区域提取部分、3D 目标掩模预测部分以及3D 目标边界框预测部分组成,对3D 目标掩模预测部分的网络结构进行改进,改进的 F-PointNet如图1 所示。从图1可以看到,在3D 目标掩模预测部分加入宽阈值掩模处理、注意力机制以及全局特征,并且使用Focal Loss损失函数计算掩模损失。锥形点云候选区域提取部分的整体网络结构 2.2 锥形点云候选区域的提取如图2所示,其中k为类别数目,n为点云数,c为特征通道数。从图2 可以看到,提取部分先采用基于FPN(Feature Pyramid Networks)[11]的2D 目标检测模型,以获取 RGB 图像中的2D 目标边界框并对其进行分类。然后使用已知的相机投影矩阵校准2D 图像与3D 点云数据,配准结果如图3 所示。接着采用视锥的形式将2D 边界框映射到点云数据中对应的位置,再收集视锥候选区域中的所有点以形成视锥体点云,进而初步得到3D 目标视锥候选区域,如图4 所示。最后,将3D 目标中表示,即将视锥朝向调整到中心视角,视锥体的中心轴正交于图像平面,从而得到最终的3D 目标视锥候选区域,如图5所示。视锥候选区域从摄像机坐标系转换至视锥坐标系 201508-2 图1 改进的F-PointNet结构 Fig 1 Improved F-PointNet structure 图2 锥形点云候选区域提取的网络结构 Fig 2 Network structure for extracting candidate regions of frustum point cloud 2.3 3D 目标掩模预测 3D 目标掩模预测部分是将候选区域的点云数据(每个候选区域只包含一个感兴趣目标)输入到 3D目标掩模预测网络中,以预测候选点云区域中每

激光与光电子学进展图5 视锥朝向调整示意图 Fig 5 Schematic of viewing frustum orientation adjustment 个点的概率得分,进而得到该候选区域的目标掩模预测结果,最后根据预测的掩模结果,在3D 目标视锥候选区域点云中提取目标实例点云。3D 目标掩模预测网络如图6 所示,其中 MLP 为多层感知机。从图6可以看到,3D 目标掩模预测网络主要由PointNet++构成。与原始网络不同,该网络是在此基础上使用宽阈值掩模处理,增加注意力机制且提取全局特征,并更换损失函数为 Focal Loss。宽阈值掩模处理能够丰富下一步3D 目标边界框预测的输入信息,从而提高3D 目标边界框预测的准确率。注意力机制能够找到点云数据中需要被关注的空间点和特征通道,结合全局特征可以有效增加目标信息。使用 Focal Loss能够解决点云数据中目标与背景类别不平衡的问题,二者相结合有利于3D 目标掩模的预测。图3 2D 图像与3D 点云的配准结果。(a) RGB图像; (b)3D 点云数据;(c)图(a)与图(b)的配准效果 Fig 3Registration results of 2D images and 3D point clouds a RGB image b 3D point cloud data c registration effect of Fig a and Fig b 图4 初步获取的3D 目标视锥候选区域 Fig 4 3D target frustum candidate region initially obtained 当预测3D 目标边界框时,需要利用掩模结果来提取目标实例点云,这可能会出现由于目标掩模预测结果不准确而缺失有用信息的情况。因此采用宽阈值掩模处理放宽判定目标掩模的边界, 从原来大于 1/2 为掩模,放宽为大于 (1-xmargin)/2,其中 xmargin 为原阈值被放宽的程度,取值范围为0~1。该处理过程不仅能够将大部分预测概率接近于0 的非目标点剔除,而且能够有效保留预测概率小于0.5 的目标点。通过多次实验,实验选取最佳的xmargin=0.2,既减少在3D 受到基于二维图像的混合域软注意力机制的启目标边界框预测输入的冗余信息,又增加有用信息,有利于获得更好的检测结果。发,实验对3D 点云数据的注意力机制分为空间域和通道域。空间域注意力机制能够找到3D 点云数据中需要关注的点,通道域能够找到特征图中需要关注的通道层,实现方式均采用基础的注意力模型。图7为通道/空间域注意力机制实现流程,FC 为全连接层,其中输入为上一层的特征,输出为经过注意力机制处理后的特征。图6 3D 目标掩模预测网络 Fig 6 3D target mask prediction network 201508-3

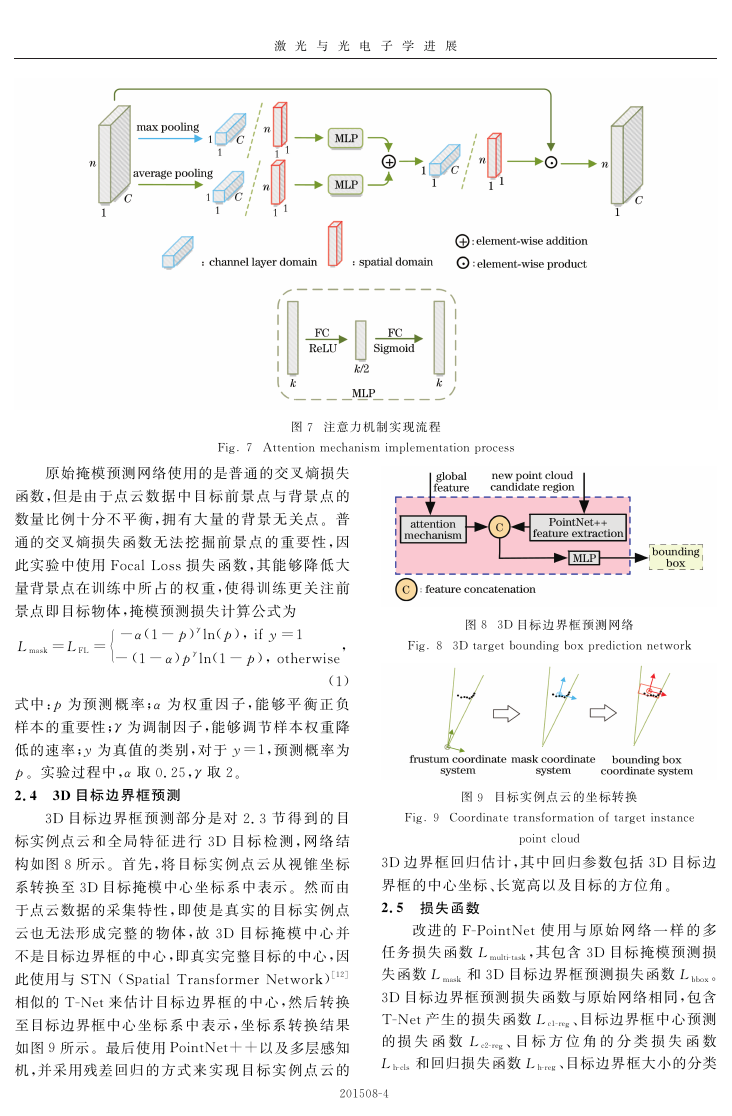

激光与光电子学进展图7 注意力机制实现流程 Fig 7 Attention mechanism implementation process 原始掩模预测网络使用的是普通的交叉熵损失函数,但是由于点云数据中目标前景点与背景点的数量比例十分不平衡,拥有大量的背景无关点。普通的交叉熵损失函数无法挖掘前景点的重要性,因此实验中使用Focal Loss损失函数,其能够降低大量背景点在训练中所占的权重,使得训练更关注前景点即目标物体,掩模预测损失计算公式为 -α(1-p)γln(p), if y=1 , Lmask=LFL = -(1-α)pγln(1-p), otherwise (1) 式中:p为预测概率;α为权重因子,能够平衡正负样本的重要性;γ为调制因子,能够调节样本权重降低的速率;y为真值的类别,对于y=1,预测概率为 p。实验过程中,α取0.25,γ取2。 2.4 3D 目标边界框预测 3D 目标边界框预测部分是对2.3 节得到的目标实例点云和全局特征进行3D 目标检测,网络结构如图8所示。首先,将目标实例点云从视锥坐标系转换至3D 目标掩模中心坐标系中表示。然而由于点云数据的采集特性,即使是真实的目标实例点云也无法形成完整的物体,故3D 目标掩模中心并不是目标边界框的中心,即真实完整目标的中心,因此使用与STN (Spatial Transformer Network)[12] 相似的T-Net来估计目标边界框的中心,然后转换至目标边界框中心坐标系中表示,坐标系转换结果如图9所示。最后使用PointNet++以及多层感知机,并采用残差回归的方式来实现目标实例点云的 201508-4 图8 3D 目标边界框预测网络 Fig 8 3D target bounding box prediction network 图9 目标实例点云的坐标转换 Fig 9 Coordinate transformation of target instance point cloud 3D 边界框回归估计,其中回归参数包括3D 目标边界框的中心坐标、长宽高以及目标的方位角。 2.5 损失函数改进的F-PointNet使用与原始网络一样的多任务损失函数Lmulti-task,其包含3D 目标掩模预测损失函数Lmask 和3D 目标边界框预测损失函数Lbbox。 3D 目标边界框预测损失函数与原始网络相同,包含 T-Net产生的损失函数Lc1-reg、目标边界框中心预测的损失函数 Lc2-reg、目标方位角的分类损失函数 Lh-cls 和回归损失函数Lh-reg、目标边界框大小的分类

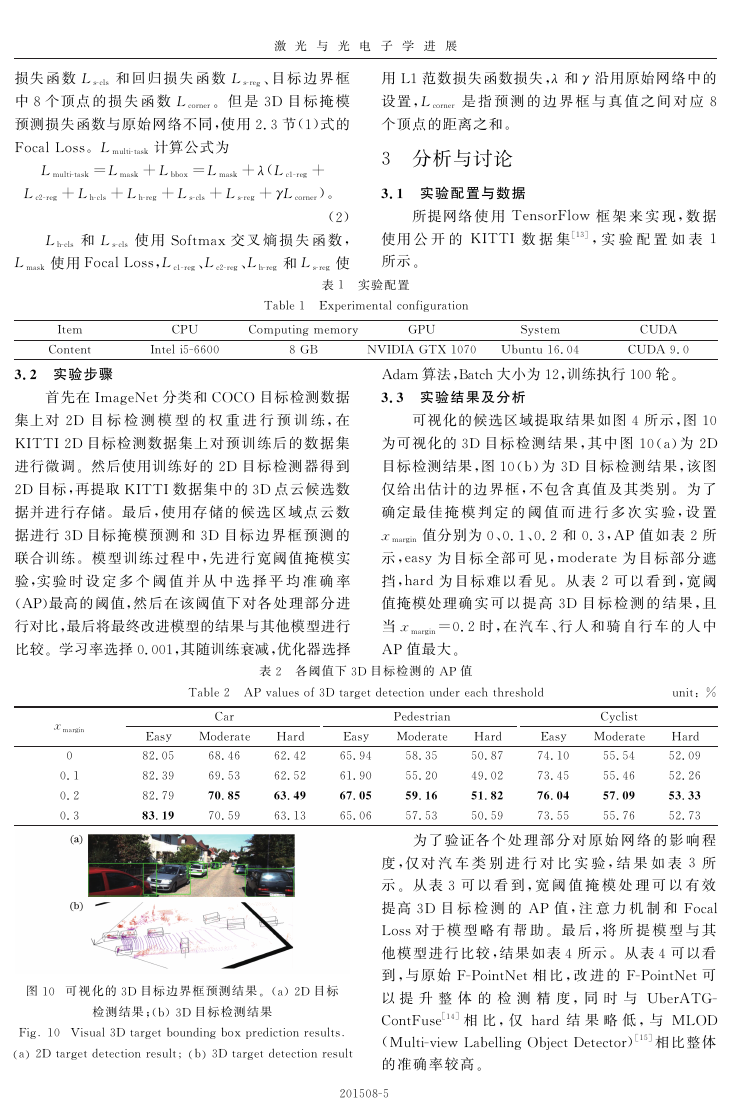

激光与光电子学进展损失函数Ls-cls 和回归损失函数Ls-reg、目标边界框中8个顶点的损失函数Lcorner。但是3D 目标掩模预测损失函数与原始网络不同,使用2.3节(1)式的 Focal Loss。Lmulti-task 计算公式为 Lmulti-task=Lmask+Lbbox=Lmask+λ(Lc1-reg+ Lc2-reg+Lh-cls+Lh-reg+Ls-cls+Ls-reg+γLcorner)。 (2) Lh-cls 和Ls-cls 使用Softmax 交叉熵损失函数, Lmask 使用Focal Loss,Lc1-reg、Lc2-reg、Lh-reg 和Ls-reg 使用L1范数损失函数损失,λ和γ沿用原始网络中的设置,Lcorner 是指预测的边界框与真值之间对应8 个顶点的距离之和。 3 分析与讨论 3.1 实验配置与数据所提网络使用 TensorFlow 框架来实现,数据使用公开的 KITTI 数据集[13],实验配置如表 1 所示。表1 实验配置 Table 1 Experimental configuration GPU 8 GB System CPU Intel i5-6600 Item Content Computing memory 3.2 实验步骤首先在ImageNet分类和COCO 目标检测数据集上对2D 目标检测模型的权重进行预训练,在 KITTI 2D 目标检测数据集上对预训练后的数据集进行微调。然后使用训练好的2D 目标检测器得到 2D 目标,再提取KITTI数据集中的3D 点云候选数据并进行存储。最后,使用存储的候选区域点云数据进行3D 目标掩模预测和3D 目标边界框预测的联合训练。模型训练过程中,先进行宽阈值掩模实验,实验时设定多个阈值并从中选择平均准确率 (AP)最高的阈值,然后在该阈值下对各处理部分进行对比,最后将最终改进模型的结果与其他模型进行比较。学习率选择0.001,其随训练衰减,优化器选择 CUDA CUDA 9.0 NVIDIA GTX 1070 Ubuntu 16.04 Adam 算法,Batch大小为12,训练执行100轮。 3.3 实验结果及分析可视化的候选区域提取结果如图4所示,图10 为可视化的3D 目标检测结果,其中图10(a)为2D 目标检测结果,图10(b)为3D 目标检测结果,该图仅给出估计的边界框,不包含真值及其类别。为了确定最佳掩模判定的阈值而进行多次实验,设置 xmargin 值分别为0、0.1、0.2 和0.3,AP 值如表2 所示,easy 为目标全部可见,moderate为目标部分遮挡,hard 为目标难以看见。从表2 可以看到,宽阈值掩模处理确实可以提高3D 目标检测的结果,且当xmargin=0.2时,在汽车、行人和骑自行车的人中 AP值最大。表2 各阈值下3D 目标检测的 AP值图10 可视化的3D 目标边界框预测结果。(a) 2D 目标 Fig 10 Visual 3D target bounding box prediction results a 2D target detection result b 3D target detection result 检测结果;(b) 3D 目标检测结果 201508-5 xmargin 0 0.1 0.2 0.3 Easy 82.05 82.39 82.79 83.19 Table 2 AP values of 3D target detection under each threshold Car Moderate Hard 68.46 62.42 69.53 62.52 70.85 63.49 63.13 70.59 Pedestrian Moderate Hard 58.35 50.87 55.20 49.02 59.16 51.82 50.59 57.53 Easy 65.94 61.90 67.05 65.06 unit: % Cyclist 55.54 55.46 57.09 55.76 Easy Moderate Hard 74.10 52.09 73.45 52.26 76.04 53.33 52.73 73.55 为了验证各个处理部分对原始网络的影响程度,仅对汽车类别进行对比实验,结果如表3 所示。从表3 可以看到,宽阈值掩模处理可以有效提高3D 目标检测的 AP 值,注意力机制和 Focal Loss对于模型略有帮助。最后,将所提模型与其他模型进行比较,结果如表4所示。从表4可以看到,与原始 F-PointNet相比,改进的 F-PointNet可以提升整体的检测精度,同时与 UberATG- ContFuse[14]相比,仅 hard 结果略低,与 MLOD (Multi-view Labelling Object Detector)[15]相比整体的准确率较高。

激光与光电子学进展表3 各处理部分对 AP值的影响 Table 3 Influence of each processing part on AP values Part Attention mechanism Focal Loss - - √ - √ Wide-threshold mask (xmargin=0.2) - √ - - √ Easy 71.29 82.05 UberATG-ContFuse[14] 82.54 72.24 83.04 表4 不同模型的 AP值对比 Table 4 Comparison of AP values of different models AP /% Moderate Hard 56.56 62.28 68.46 62.42 66.22 64.04 64.20 57.20 63.82 71.25 Method MV3D[4] F-PointNet[5] MLOD[15] Proposed 4 结论为了提高 3D 目标检测的准确率,对 F- PointNet的掩模预测部分进行改进,使用宽阈值掩模处理,增加注意力机制并更换损失函数为 Focal Loss。实验结果表明,宽阈值掩模处理在减少点云冗余信息的同时,能够充分利用其有用信息,最终与基于其他网络的3D 目标检测相比,基于改进的F- PointNet的3D 目标检测可以获得较优的结果。但针对无人驾驶领域的3D 目标检测研究,准确率还有提升的空间,后续的研究将进一步在网络结构设计及目标检测过程的机理上深入挖掘。参考文献 1 Zhang Y Ren G Q Cheng Z Y et al Application research of there-dimensional LiDAR in unmanned vehicle environment perception J Laser & Optoelectronics Progress 2019 56 13 130001 张银任国全程子阳等三维激光雷达在无人车环境感知中的应用研究 J 激光与光电子学进展 2019 56 13 130001 2 Liu K B Yang X H He T T et al Indium phosphide-based near-infrared single photon avalanche photodiode detector arrays J Laser & Optoelectronics Progress 2019 56 22 220001 刘凯宝杨晓红何婷婷等 InP 基近红外单光子雪崩光电探测器阵列 J 激光与光电子学进展 2019 56 22 220001 AP /% Moderate 68.46 70.85 69.23 69.89 71.25 Easy 82.05 82.79 81.89 82.73 83.04 Hard 62.42 63.49 62.54 63.27 63.82 - - - √ √ 3 Ji Y M Chen Z Y Tian P H et al A survey of 3D target detection methods in unmanned driving J Journal of Nanjing University of Posts and Telecommunications Natural Science Edition 2019 39 4 72-79 季一木陈治宇田鹏浩等无人驾驶中3D 目标检测方法研究综述 J 南京邮电大学学报自然科学版 2019 39 4 72-79 4 Chen X Z Ma H M Wan J et al Multi-view 3D object detection network for autonomous driving C ∥ 2017 IEEE Conference on Computer Vision and Pattern Recognition CVPR July 21-26 2017 Honolulu HI USA New York IEEE 2017 6526-6534 5 Qi C R Liu W Wu C X et al Frustum PointNets for 3D object detection from RGB-D data C ∥2018 IEEE CVF Conference on Computer Vision and Pattern Recognition June 18-23 2018 Salt Lake City UT USA New York IEEE 2018 918-927 6 He K M Gkioxari G Dollar P et al Mask R-CNN J IEEE Transactions on Pattern Analysis and Machine Intelligence 2020 42 2 386-397 7 Qi C R Yi L Su H et al PointNet+ + deep hierarchical feature learning on point sets in a metric space EB OL 2017-07-07 2019-12-23 https ∥ arxiv org abs 1706 02413 8 Wan P Object detection of 3D point clouds based on F-PointNet J Journal of Shandong University Engineering Science 2019 49 5 98-104 万鹏基于F-PointNet的3D 点云数据目标检测 J 山东大学学报工学版 2019 49 5 98-104 9 Woo S Park J Lee J Y et al CBAM convolutional block attention module M ∥Ferrari V Hebert M Sminchisescu C et al Computer vision- ECCV 2018 Lecture notes in computer science Cham Springer 2018 11211 3-19 10 Lin T Y Goyal P Girshick R et al Focal loss for dense object detection J IEEE Transactions on 201508-6

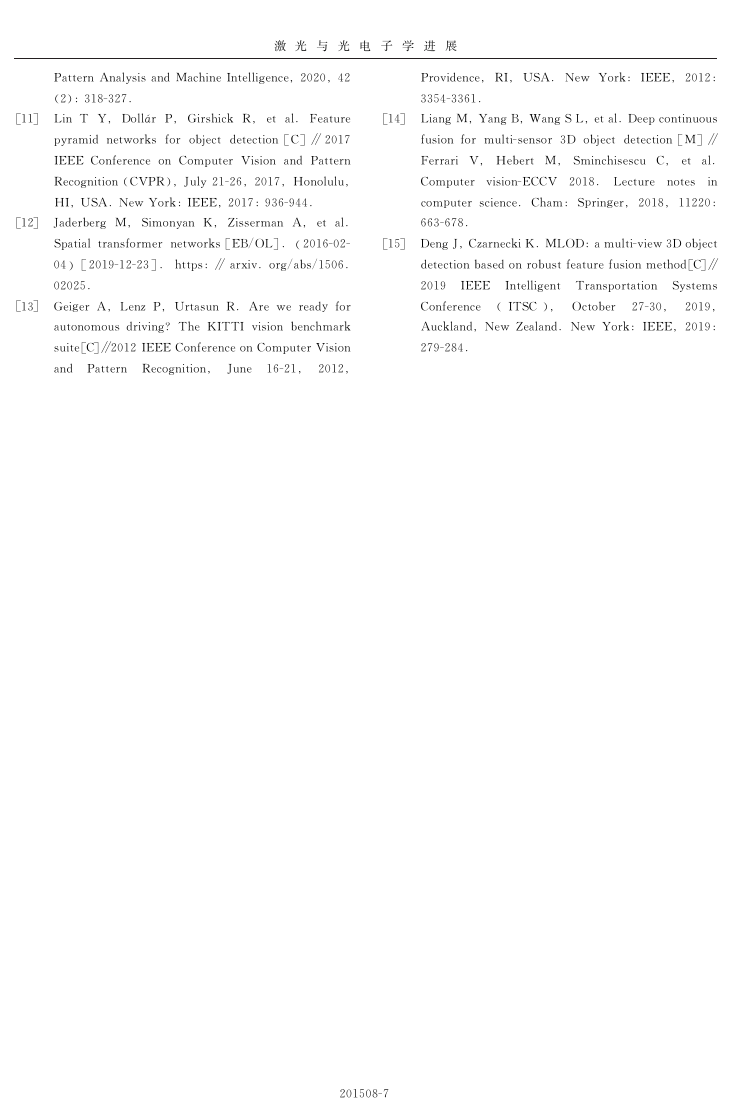

激光与光电子学进展 Pattern Analysis and Machine Intelligence 2020 42 2 318-327 11 Lin T Y Dollár P Girshick R et al Feature pyramid networks for object detection C ∥2017 IEEE Conference on Computer Vision and Pattern Recognition CVPR July 21-26 2017 Honolulu HI USA New York IEEE 2017 936-944 12 Jaderberg M Simonyan K Zisserman A et al Spatial transformer networks EB OL 2016-02- 04 2019-12-23 https ∥arxiv org abs 1506 02025 13 Geiger A Lenz P Urtasun R Are we ready for autonomous driving The KITTI vision benchmark suite C ∥2012 IEEE Conference on Computer Vision and Pattern Recognition June 16-21 2012 Providence RI USA New York IEEE 2012 3354-3361 14 Liang M Yang B Wang S L et al Deep continuous fusion for multi-sensor 3D object detection M ∥ Ferrari V Hebert M Sminchisescu C et al Computer vision-ECCV 2018 Lecture notes in computer science Cham Springer 2018 11220 663-678 15 Deng J Czarnecki K MLOD a multi-view 3D object detection based on robust feature fusion method C ∥ 2019 IEEE Intelligent Transportation Systems Conference ITSC October 27-30 2019 Auckland New Zealand New York IEEE 2019 279-284 201508-7
