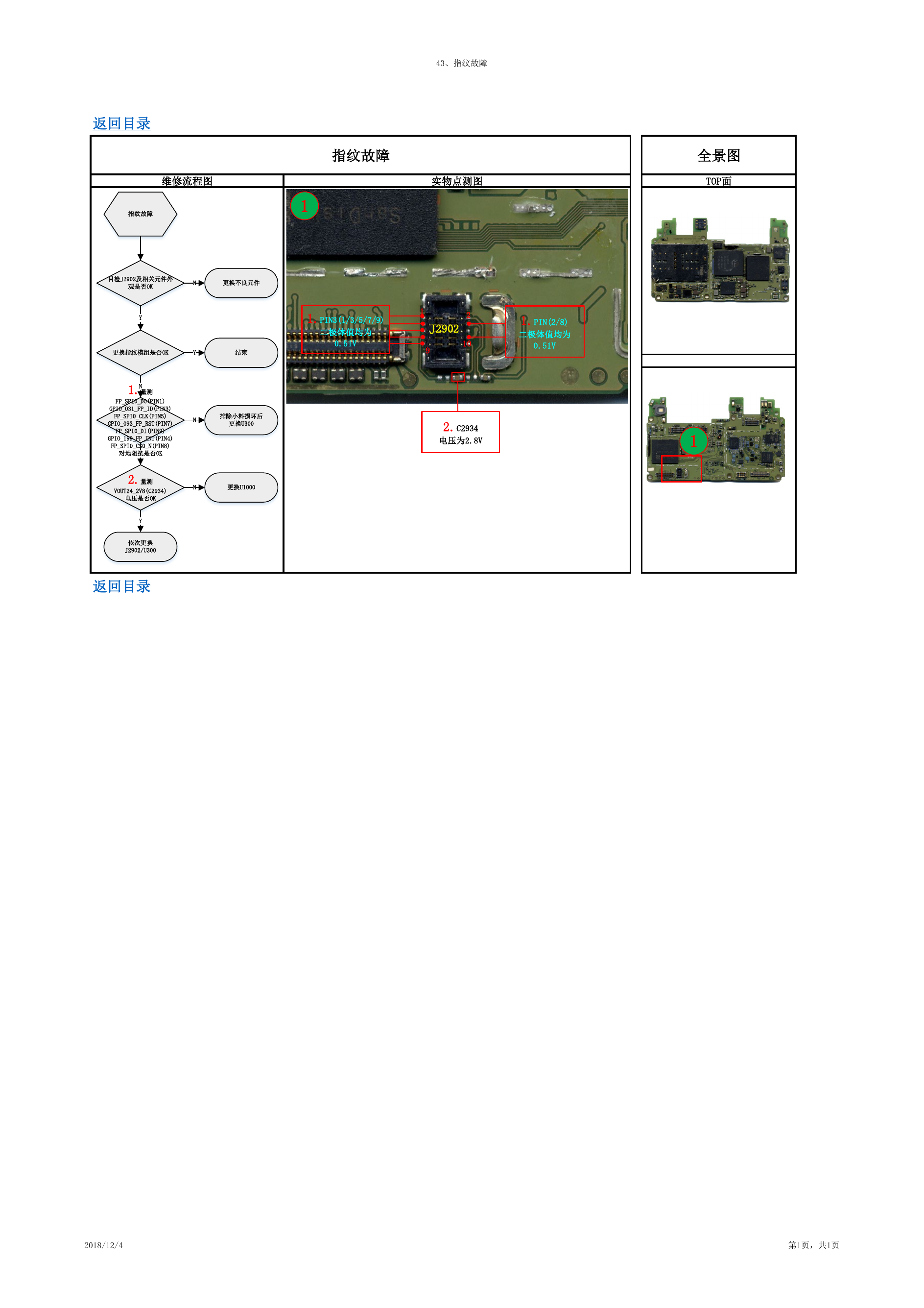

43、指纹故障 返回目录 指纹故障 维修流程图 实物点测图 指纹故障 1 全景图 TOP面 目检J2902及相关元件外 观是否OK N 更换不良元件 Y 更换指纹模组是否OK Y 结束 1.PIN3(1/3/5/7/9) 二极体值均为 0.51V 1 J2902 9 2 10 1.PIN(2/8) 二极体值均为 0.51V N N 排除小料损坏后 更换U300 更换U1000 N 1.量测 FP_SPI0_DO(PIN1) GPIO_031_FP_ID(PIN3) FP_SPI0_CLK(PIN5) GPIO_093_FP_RST(PIN7) FP_SPI0_DI(PIN9) GPIO_199_FP_INT(PIN4) FP_SPI0_CS0_N(PIN8) 对地阻抗是否OK Y 2.量测 VOUT24_2V8(C2934) 电压是否OK Y 依次更换 J2902/U300 返回目录 2.C2934 电压为2.8V 1 2018/12/4 第1页，共1页
