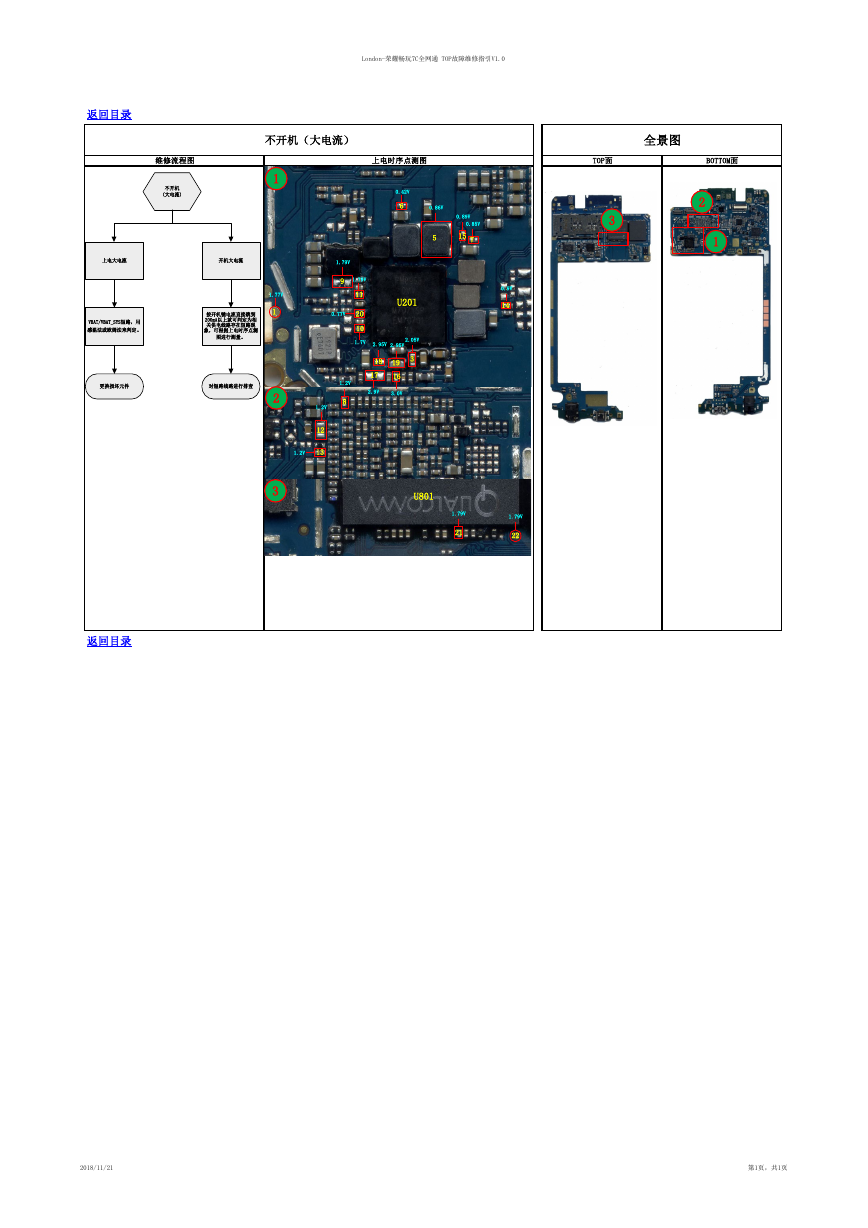

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 不开机（大电流） 全景图 上电时序点测图 TOP面 BOTTOM面 3 2 1 1 1.77V 1 2 3 0.86V 5 0.89V 0.85V 15 7 0.42V 6 U201 0.9V 14 1.79V 9 1.79V 0.77V 11 20 10 1.7V 2.95V 2.95V 2.05V 3 18 17 19 16 2.9V 3.0V 1.2V 8 1.2V 12 1.2V 13 U801 1.79V 21 1.79V 22 返回目录 维修流程图 不开机 (大电流) 上电大电流 开机大电流 VBAT/VBAT_SYS短路，用 感温法或欧姆法来判定。 按开机键电流直接跳到 200mA以上就可判定为相 关供电线路存在短路现 象，可根据上电时序点测 图进行测量。 更换损坏元件 对短路线路进行排查 返回目录 2018/11/21 第1页，共1页
