横河 DCS CS3000 高级资料学习 2006-3-6 参考资料： CS3000 西安培训资料 CS3000 培训教程 CS3000 系统介绍资料

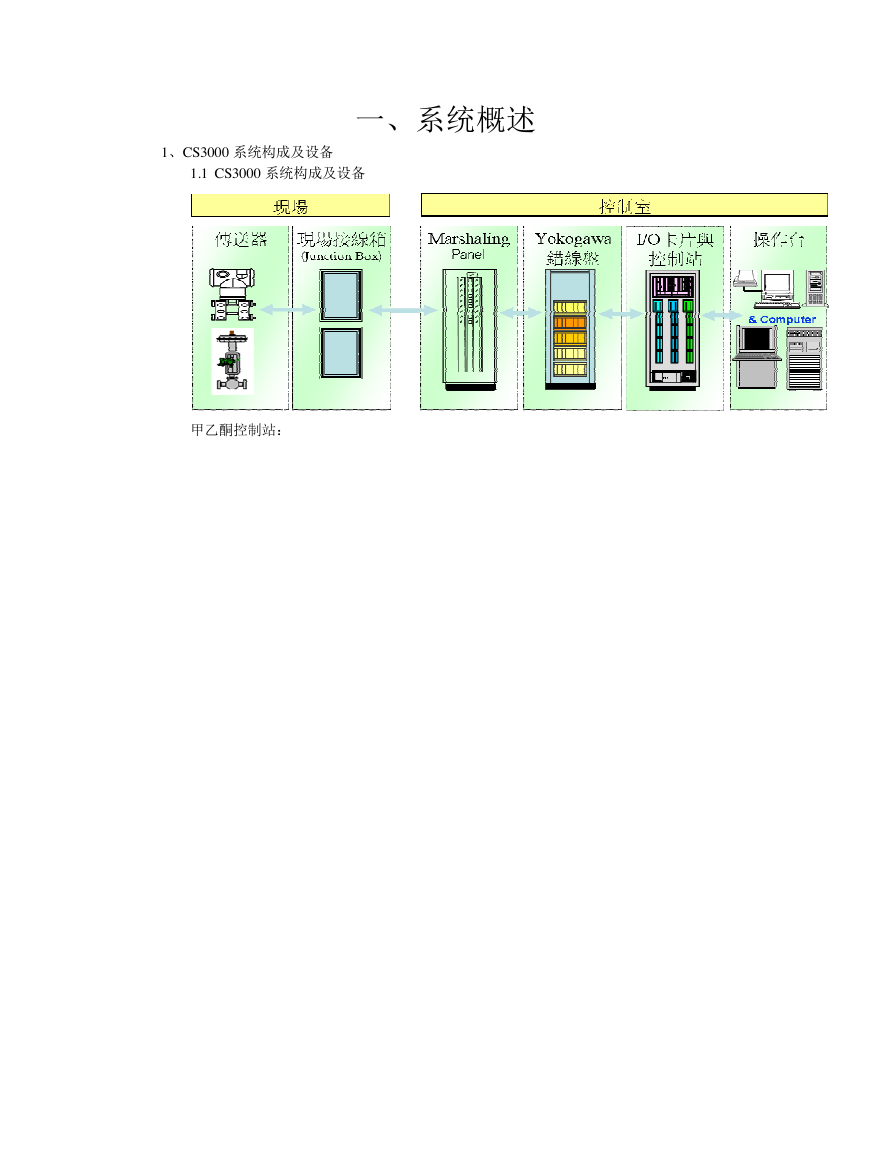

一、系统概述 1、CS3000 系统构成及设备 1.1 CS3000 系统构成及设备甲乙酮控制站：

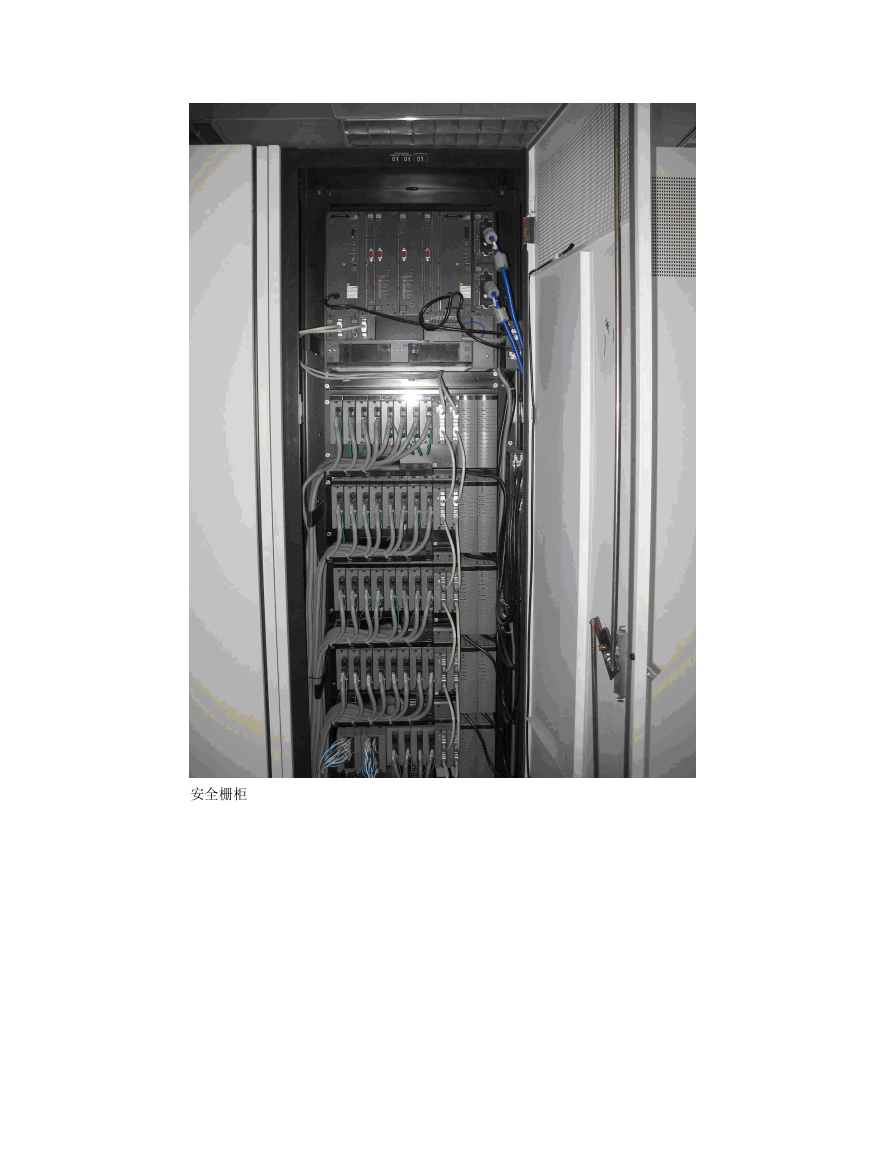

安全栅柜

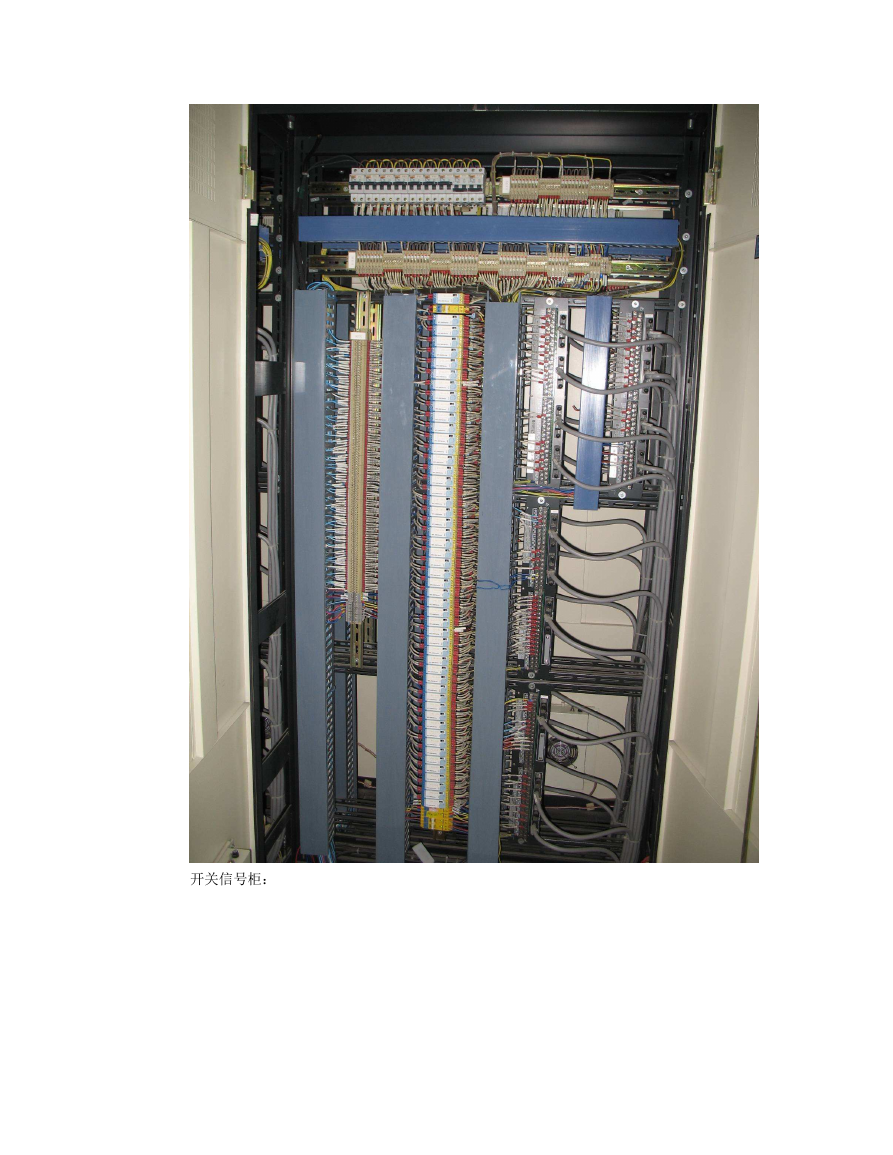

开关信号柜：

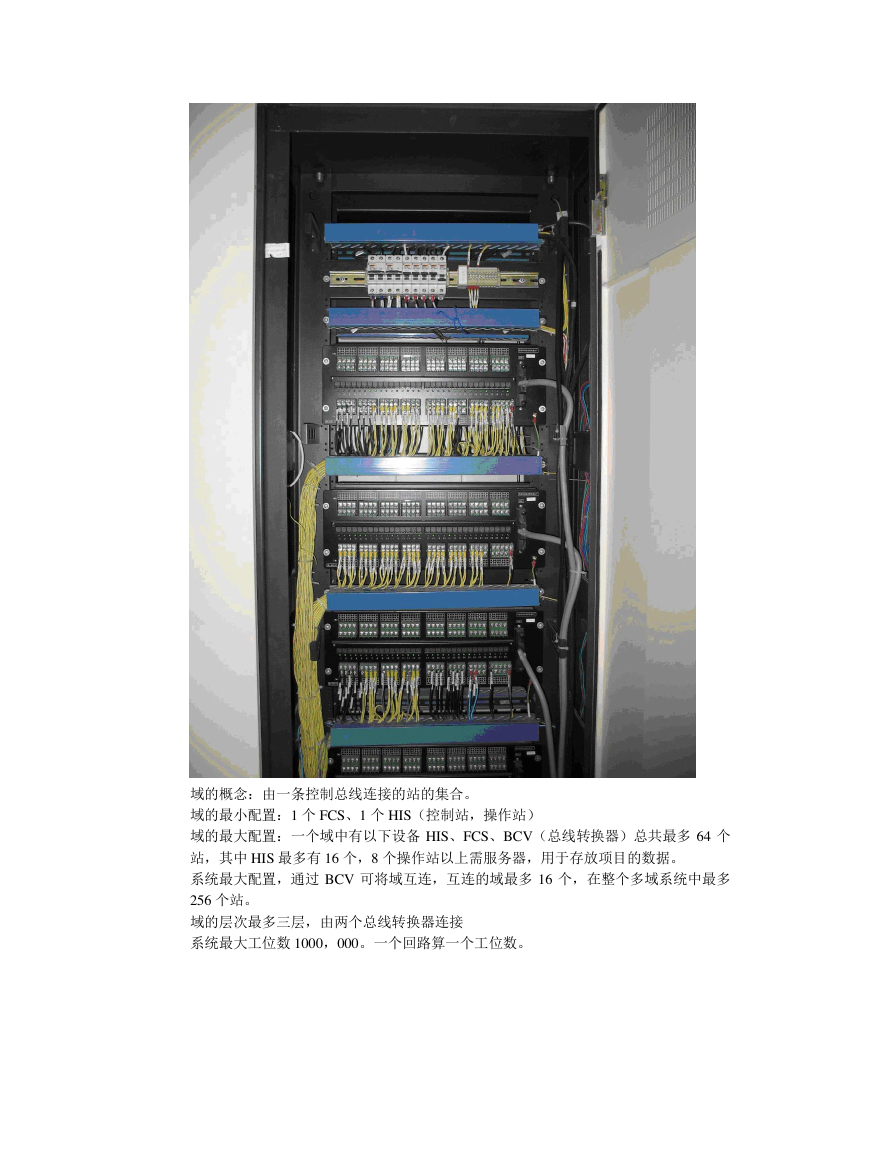

域的概念：由一条控制总线连接的站的集合。域的最小配置：1 个 FCS、1 个 HIS（控制站，操作站）域的最大配置：一个域中有以下设备 HIS、FCS、BCV（总线转换器）总共最多 64 个站，其中 HIS 最多有 16 个，8 个操作站以上需服务器，用于存放项目的数据。系统最大配置，通过 BCV 可将域互连，互连的域最多 16 个，在整个多域系统中最多 256 个站。域的层次最多三层，由两个总线转换器连接系统最大工位数 1000，000。一个回路算一个工位数。

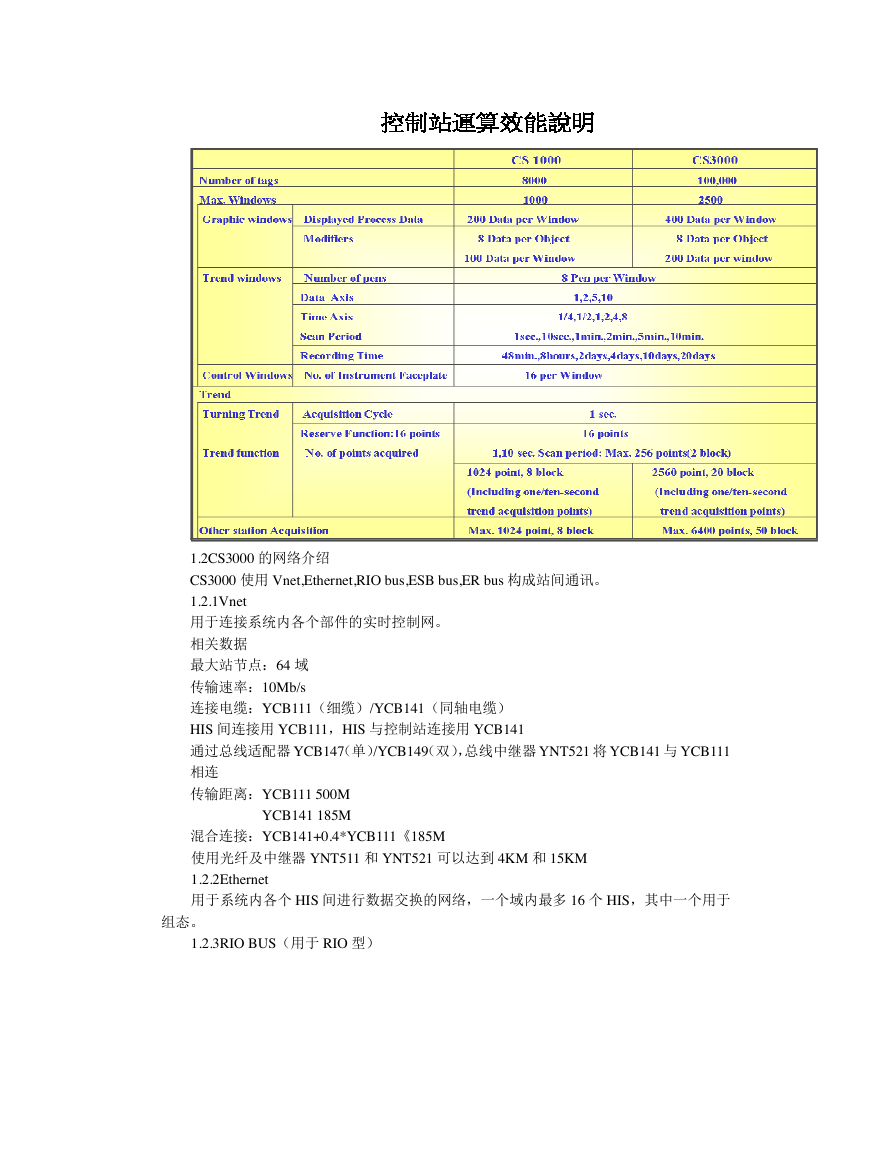

1.2CS3000 的网络介绍 CS3000 使用 Vnet,Ethernet,RIO bus,ESB bus,ER bus 构成站间通讯。 1.2.1Vnet 用于连接系统内各个部件的实时控制网。相关数据最大站节点：64 域传输速率：10Mb/s 连接电缆：YCB111（细缆）/YCB141（同轴电缆） HIS 间连接用 YCB111，HIS 与控制站连接用 YCB141 通过总线适配器 YCB147（单）/YCB149（双），总线中继器 YNT521 将 YCB141 与 YCB111 相连传输距离：YCB111 500M YCB141 185M 混合连接：YCB141+0.4*YCB111《185M 使用光纤及中继器 YNT511 和 YNT521 可以达到 4KM 和 15KM 1.2.2Ethernet 用于系统内各个 HIS 间进行数据交换的网络，一个域内最多 16 个 HIS，其中一个用于组态。 1.2.3RIO BUS（用于 RIO 型）

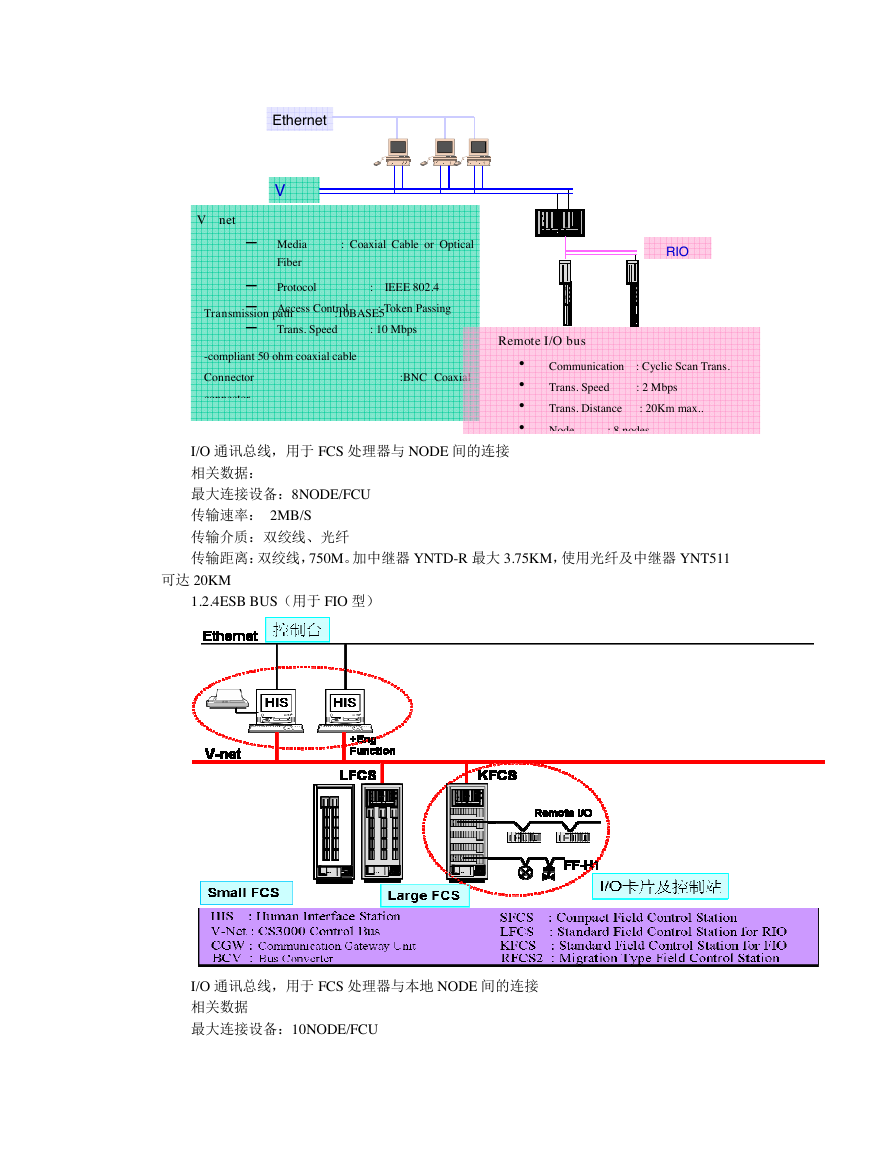

Ethernet V V net – Media : Coaxial Cable or Optical Fiber RIO Protocol : IEEE 802.4 – – Access Control : Token Passing – Transmission path :10BASE5 Trans. Speed : 10 Mbps ‧‧‧‧Remote I/O bus -compliant 50 ohm coaxial cable Connector :BNC Coaxial connector • • • • Communication : Cyclic Scan Trans. Trans. Speed : 2 Mbps Trans. Distance : 20Km max.. Node : 8 nodes I/O 通讯总线，用于 FCS 处理器与 NODE 间的连接相关数据：最大连接设备：8NODE/FCU 传输速率： 2MB/S 传输介质：双绞线、光纤传输距离：双绞线，750M。加中继器 YNTD-R 最大 3.75KM，使用光纤及中继器 YNT511 可达 20KM 1.2.4ESB BUS（用于 FIO 型） I/O 通讯总线，用于 FCS 处理器与本地 NODE 间的连接相关数据最大连接设备：10NODE/FCU

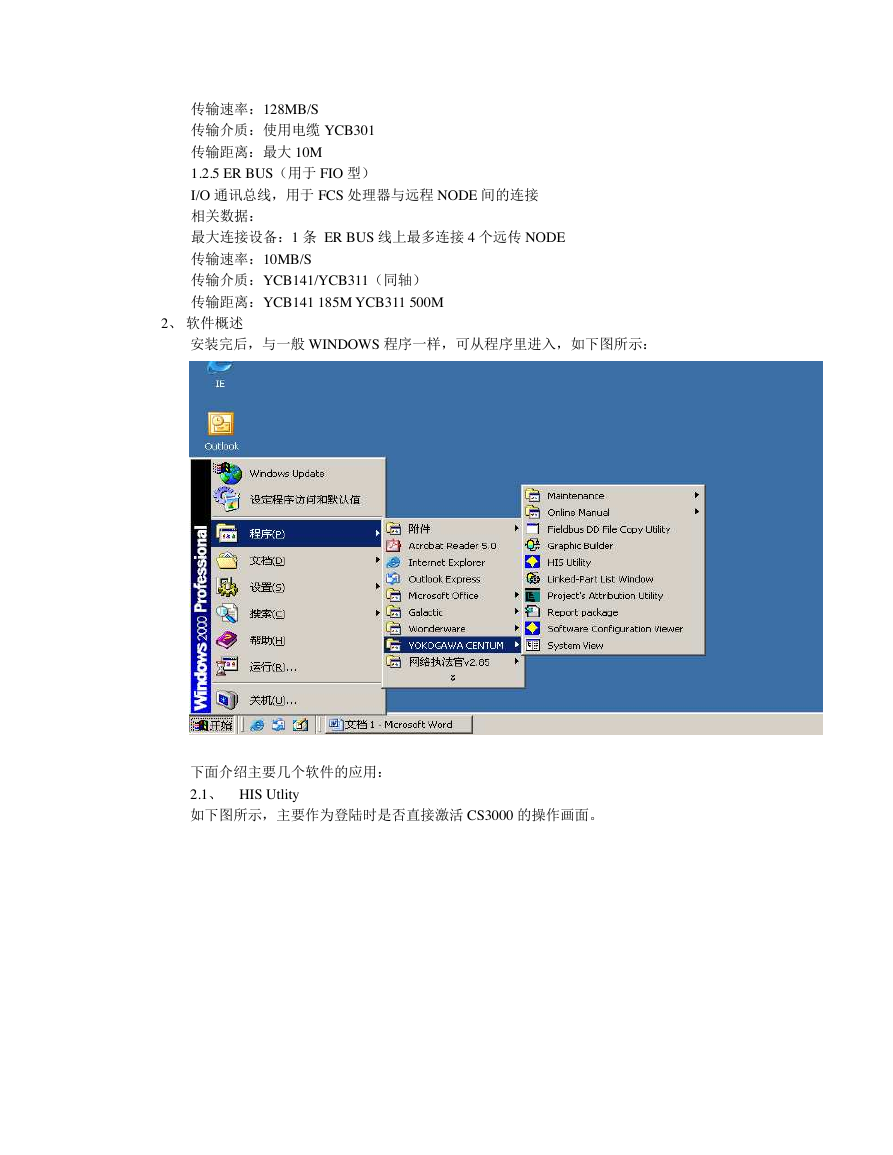

传输速率：128MB/S 传输介质：使用电缆 YCB301 传输距离：最大 10M 1.2.5 ER BUS（用于 FIO 型） I/O 通讯总线，用于 FCS 处理器与远程 NODE 间的连接相关数据：最大连接设备：1 条 ER BUS 线上最多连接 4 个远传 NODE 传输速率：10MB/S 传输介质：YCB141/YCB311（同轴）传输距离：YCB141 185M YCB311 500M 2、软件概述安装完后，与一般 WINDOWS 程序一样，可从程序里进入，如下图所示：下面介绍主要几个软件的应用： 2.1、 HIS Utlity 如下图所示，主要作为登陆时是否直接激活 CS3000 的操作画面。
